Установки вихретокового контроля рельсов EDC RAIL 5065, ГРСИ 78352-20
Номер госреестра:
78352-20
Наименование СИ:
Установки вихретокового контроля рельсов
Обозначение типа:
EDC RAIL 5065
Производитель:
ООО "НПП "Промприбор", г.Москва
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
29.05.2025
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 77383
об утверждении типа средств измерений
Лист № 1
Всего листов 6
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Установки вихретокового контроля рельсов EDC RAIL 5065
Назначение средства измерений
Установки вихретокового контроля рельсов EDC RAIL 5065 (далее по тексту –
установки)предназначеныдляизмеренийглубиныповерхностныхдефектовпри
автоматизированном неразрушающем контроле на наличие поверхностных дефектов типа
трещин наружной поверхности головки, подошвы, боковых граней и выкружек головки
железнодорожных рельсов типа Р50, Р65, Р65К, 60Е1, UIC60.
Описание средства измерений
Принцип действия установок основан на вихретоковом методе неразрушающего
контроля. В основе метода лежит анализ взаимодействия внешнего электромагнитного поля,
создаваемого вихретоковым преобразователем (ВТП), с электромагнитным полем вихревых
токов, наводимых в объекте контроля этим полем. Если в объекте контроля есть дефект
(трещина),толиниивихревыхтоковискажаются,изменяятемсамым вторичное
электромагнитное поле. Как следствие, изменяется и результирующее электромагнитное поле,
что приводит к изменению напряжения, формируемого на выходе ВТП. Установки проводят
вихретоковый контроль согласно требованиямГОСТ Р 51685-2013, СТО 1.11.004-2009
(метод «В») и автоматически принимают решение о годности/не годности рельса; выдают
управляющие сигналы на пост дефектоотметки, где выполняется цветовая маркировка конца
рельса; формируют протокол контроля на каждый рельс.
Установки состоят из конструктивно независимых частей, устанавливаемых в
производственной линии:
−
вихретоковый модуль контроля головки и подошвы рельсов (далее в тексте -
вихретоковый модуль №1). Общий вид сканеров из состава вихретокового модуля № 1
приведен на рисунках 1 и 2;
−
вихретоковый модуль контроля боковых граней и выкружек головки рельсов (далее
в тексте - вихретоковый модуль №2). Общий вид сканера из состава модуля приведен на
рисунке 3;
−
аппаратно-вычислительный комплекс.
Вихретоковый модуль №1 обеспечивает контроль подошвы рельсов за исключением
5 мм зоны прикромочных частей, контроль головки рельсов в зоне поверхности катания в
пределах ± 24 мм от вертикальной оси рельса.
Вихретоковый модуль №2 обеспечивает контроль головки рельсов в зоне боковых
поверхностей (зона контроля начинается в точке сопряжения верхних радиусов головки рельса
с боковой гранью; зона контроля заканчивается в точке сопряжения боковой грани головки с
нижним радиусом) с верхними выкружками (зона контроля начинается на расстоянии ± 24 мм
от вертикальной оси рельса).
Внешний вид установки показан на рисунке 4.
Схема пломбировки от несанкционированного доступа представлена на рисунке 5.
Лист № 2
Всего листов 6

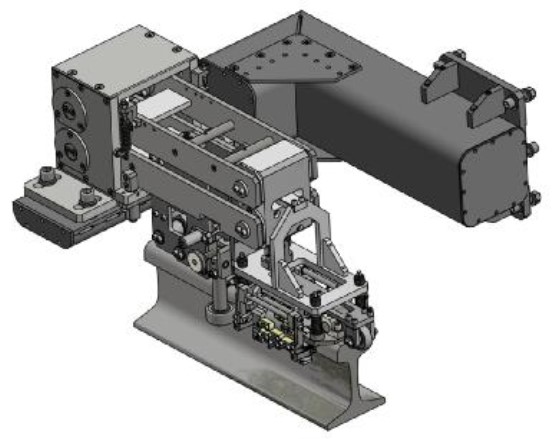

Рисунок 1 – Общий вид сканера ВТК головки рельса

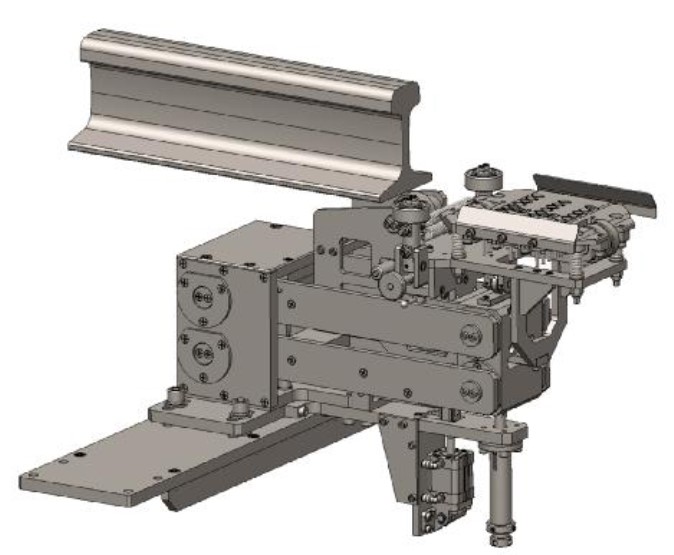

Рисунок 2 – Общий вид сканера ВТК подошвы рельса
Лист № 3
Всего листов 6

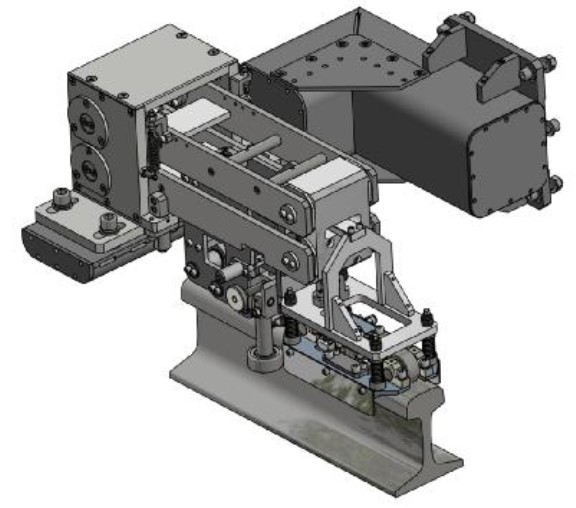

Рисунок 3 – Общий вид сканера ВТК боковых граней и выкружек головки рельса

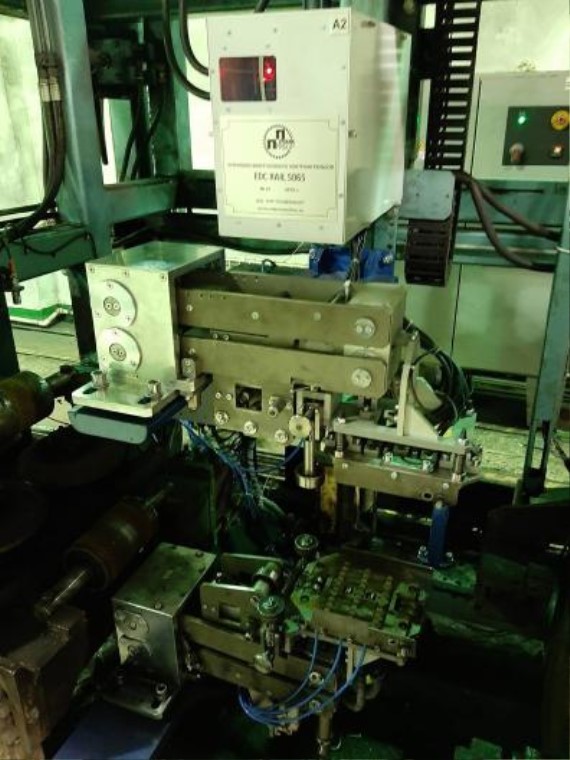

Рисунок 4 - Общий вид установки вихретокового контроля рельсов EDC RAIL 5065
Лист № 4
Всего листов 6

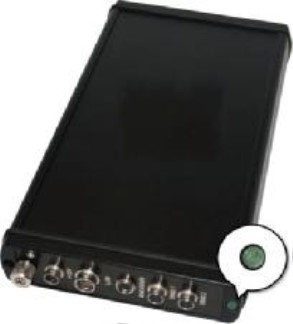

Рисунок 5 – Места пломбировки блоков канальных вихретоковых модулей установки
Программное обеспечение
В установках установлено программное обеспечение (ПО), которое выполняет функции
управления, настройки, сбора и обработки данных и визуализации результатов измерений.
Конструкция Установок исключает возможность несанкционированного влияния на ПО
и измерительную информацию. ПО защищено пломбами на корпусах ответственных модулей и
паролем.
Идентификационные данные ПО приведены в таблице 1.
Уровень защиты ПО Установок соответствует уровню «средний» в соответствии с
Р 50.2.077-2014.
Таблица 1 - Идентификационные данные ПО
Идентификационные данные (признаки)
Идентификационное наименование ПО
Номер версии (идентификационный номер) ПО
Значение
eddyd3.dll
V3.0 и выше
Метрологические и технические характеристики
Значение
Допускаемое отклонение установки напряжения возбуждения ВТП, %
± 1
0,5
Таблица 2 - Метрологические характеристики
Наименование характеристики
Порог чувствительности к обнаружению дефектов типа «пропил», мм
- глубина
Пределы допускаемой абсолютной погрешности установки пороговой
глубины дефектов, мм
Диапазон установки рабочих частот, МГц
± 0,1
от 0,00001 до 16
± 10
Допускаемое отклонение установки рабочих частот, %
Диапазон установки напряжения возбуждения ВТП, В
от 0,5 до 10
± 20
от 0 до 40
от 0 до 30
Диапазон установки коэффициента усиления, дБ
Диапазон установки коэффициента предусиления, дБ
Допускаемое отклонение установки коэффициента усиления и
коэффициента предусиления, дБ
Лист № 5
Всего листов 6
220±22
50±1
650
500
650
650
500
600
Значение
10
50
50
Таблица 3 – Основные технические характеристики
Наименование характеристики
Отношение сигнал/шум (сигнал от дефекта), не менее, дБ
Параметры электрического питания:
- напряжение переменного тока, В
- частота переменного тока, Гц
Габаритные размеры вихретокового модуля №1, мм, не более
- длина
- ширина
- высота
Габаритные размеры вихретокового модуля №2, мм, не более
- длина
- ширина
- высота
Масса вихретокового модуля №1, кг, не более
Масса вихретокового модуля №2, кг, не более
Условия эксплуатации:
- температура окружающей среды, ºС
Средний срок службы, лет
от +5 до +45
10
Знак утверждения типа
наносится на шильдик на раме поста контроля установок и на титульный лист Руководства по
эксплуатации.
Комплектность средства измерений
1 комплект
1 экз.
1 экз.
Таблица 4 – Комплектность
№НаименованиеОбозначениеКоличество
1 комплект
1 комплект
1 комплект
4-
1 комплект
** шт.
1 комплект
1 комплект
1 комплект
10Паспорт
DC RAIL 5065.7
1 экз.
1Аппаратно-вычислительный комплекс-
2Вихретоковый модуль *-
3Система автоматики для управления установкой-
Выносной пульт наладки оператора
(дублирующий)
5Основной пульт оператора-
6Блок датчика пути-
7Блок дефектоотметки-
8Датчики автоматики ***-
9Комплект ЗИП-
EDC RAIL 5065.76
005454.01.19 ПС
11Руководство по эксплуатации
E
005454.01.19 РЭ
6
12Методика поверки МП 203-73-2019
Примечания:
* вид и количество модулей зависит от заказа потребителя и задачи контроля;
** количество зависит от заказа потребителя;
*** поставляется по заказу потребителя.
Лист № 6
Всего листов 6
Поверка
осуществляется по документу МП 203-73-2019 «Установки вихретокового контроля рельсов
EDC RAIL 5065. Методика поверки», утвержденному ФГУП «ВНИИМС» 24.12.2019 г.
Основные средства поверки:
- меры моделей дефектов 2353.02, 2353.08 из комплекта мер моделей дефектов для
вихретоковой дефектоскопии КМД-2353 (рег. № 48016-11);
- осциллограф цифровой TDS 210 (рег. № 19294-00);
- тестер ультразвуковой МХ02-УЗТ-1 (рег. № 44427-10);
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к установкам
вихретокового контроля рельсов EDC RAIL 5065
ТУ4276-043-76005454-2019.Установкавихретоковогоконтролярельсов
EDC RAIL 5065. Технические условия
Изготовитель
Общество с ограниченной ответственностью «Научно-производственное предприятие
«ПРОМПРИБОР» (ООО «НПП «ПРОМПРИБОР»)
ИНН 7708549383
Адрес: 105318, г. Москва, Ткацкая ул., дом 1, эт 10 пом XIX ком 48
Телефон (факс): +7 (495) 580-37-77
Web-сайт:
E-mail:
научно-
средств
Испытательный центр
Федеральноегосударственноеунитарноепредприятие«Всероссийский
исследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д. 46
Телефон: +7 (495) 437-55-77, факс: +7 (495) 437-56-66
Web-сайт:
E-mail:
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний
измерений в целях утверждения типа № 30004-13 от 29.03.2018 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииА.В. Кулешов
М.п.« ___ » _______________ 2020 г.
