Измерители метеорологических величин ультразвуковые АМК-04, ГРСИ 78325-20
Номер госреестра:
78325-20
Наименование СИ:
Измерители метеорологических величин ультразвуковые
Обозначение типа:
АМК-04
Производитель:
ООО "Сибаналитприбор", г.Томск
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
29.05.2025
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 77356
об утверждении типа средств измерений
Лист № 1
Всего листов 6
ОПИСАНИЕТИПАСРЕДСТВАИЗМЕРЕНИЙ
Измерители метеорологических величин ультразвуковые «АМК-04»
Назначение средства измерений
Измерители метеорологических величин ультразвуковые «АМК-04» (далее – измерители
АМК-04) предназначеныдляизмеренийметеорологическихпараметров:скоростии
направления воздушного потока, атмосферного давления, температуры воздуха, относительной
влажности воздуха.
Описание средства измерений
ПринципдействияизмерителейАМК-04основаннаизмерениипервичными
измерительными преобразователями метеорологических параметров.Измеренные
метеорологические параметры преобразуются микроконтроллером в цифровые сигналы и
передаются на внешнее устройство регистрации первичных данных.
В качестве первичных измерительных преобразователей используются аналоговые
датчики соответствующих физических величин: скорости и направления воздушного потока,
атмосферного давления, температуры воздуха, относительной влажности воздуха.
Измеритель АМК-04 состоит из ультразвукового термоанемометра, закрепленного на
верхнем торце цилиндрического металлического корпуса.
Ультразвуковой термоанемометр представляет собой сферу из пары трубчатых колец,
ориентированных вертикально и ортогонально друг к другу, на которых закреплены корпуса
восьми преобразователей электроакустических.
Принцип действия ультразвукового термоанемометра основан на определении времени
прохождения ультразвуковых сигналов в четырех различных направлениях между парами
пьезоэлектрических преобразователей (передатчик-приемник), закрепленных на двух кольцах
термоанемометра, расположенных во взаимно-ортогональных плоскостях, ориентированных
вертикально.
Внутри цилиндрического металлического корпуса размещены датчик давления и
микроконтроллер.
Принцип действия датчика давления основан на изменении частоты колебаний
кварцевого резонатора с изменением воздействующего на него давления.
На нижнем торце цилиндрического корпуса размещены датчик влажности и разъем для
подключения кабеля связи.
В качестве датчика относительной влажности воздуха используется емкостной
преобразователь, представляющий собой тонкопленочный элемент, изменяющий свою емкость
линейно с изменением влажности воздуха.
Для передачи полученных данных на внешнее устройство регистрации первичных
данных используется интерфейс RS485.

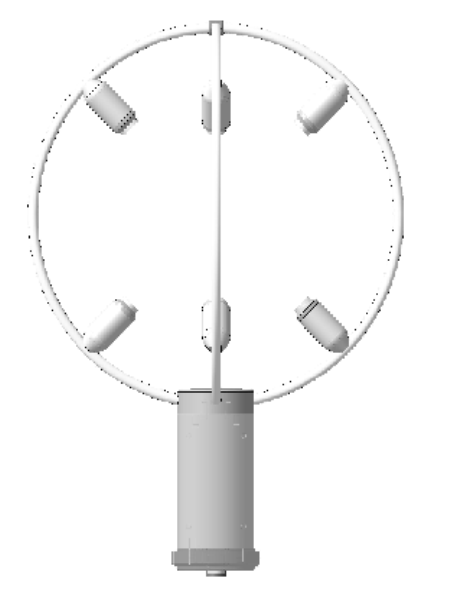

Общий вид измерителей АМК-04 приведен на рисунке 1.
Лист № 2
Всего листов 6
Рисунок 1 - Общий вид измерителей АМК-04

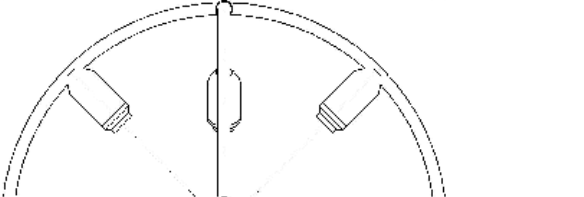

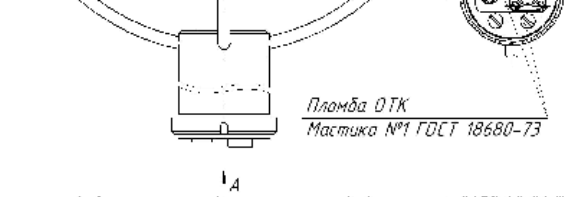

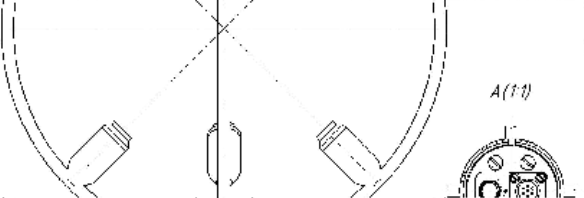

Схема пломбировки измерителей АМК-04 от несанкционированного доступа указана на
рисунке 2.
Рисунок 2 – Схема пломбировки измерителей АМК-04
Лист № 3
Всего листов 6
Программное обеспечение
Программное обеспечение (ПО) измерителей АМК-04 MeteoSTM является встроенным.
ПО MeteoSTM предназначено для обработки импульсов поступающих с ультразвуковых
датчиков и аналоговых сигналов с датчиков влажности и температуры для вычисления
метеорологических параметров: скорости и направления ветра, атмосферного давления,
температуры воздуха, относительной влажности воздуха.
Уровень защиты ПО MeteoSTM от непреднамеренных и преднамеренных изменений
«средний» согласно Р 50.2.077-2014.
Идентификационные данные ПО MeteoSTM приведены в таблице 1.
Значения
MeteoSTM
1.0
d15904af
CRC32
Таблица 1 - Идентификационные данные программного обеспечения
Идентификационные данные (признаки)
Идентификационное наименование ПО
Номер версии (идентификационный номер) ПО, не ниже
Цифровой идентификатор ПО (контрольная сумма)
Алгоритм расчета контрольной суммы
Контрольная сумма приведена для версии ПО, указанной в таблице.
Метрологические и технические характеристики
Значение
от 0,1 до 40
от 0,2 до 40
±(0,1+0,1∙Vh)
±(0,2 + 0,05∙Vh)
от -15 до +15
±(0,2 + 0,02∙Vv)
от 0 до 360
±4
от -50 до +50
±0,3
±0,5
от 15 до 100
±5
Таблица 2 - Метрологические характеристики
Наименование характеристики
Диапазон показаний горизонтальной составляющей скорости воздушного
потока Vh*, м/с
Диапазон измерений горизонтальной составляющей скорости воздушного
потока Vh*, м/с
Пределы допускаемой абсолютной погрешности измерений горизонтальной
составляющей скорости воздушного потока, м/с
- в диапазоне от 0,2 до 0,5 м/с включ.
- в диапазоне св. 0,5 до 40 м/с
Диапазон измерений вертикальной составляющей скорости воздушного
потока Vv **, м/с
Пределы допускаемой абсолютной погрешности измерений вертикальной
составляющей скорости воздушного потока, м/с
Диапазон измерений направления горизонтальной составляющей скорости
воздушного потока, градус
Пределы допускаемой абсолютной погрешности измерений направления
горизонтальной составляющей воздушного потока, градус
Диапазон измерений температуры воздуха, °С
Пределы допускаемой абсолютной погрешности измерений температуры
воздуха, °С:
- в диапазоне от -50 до +29 °С включ.
- в диапазоне св. +29 до +50 °С
Диапазон измерений относительной влажности воздуха, %
Пределы допускаемой основной абсолютной погрешности измерений
относительной влажности воздуха, %
Пределыдопускаемойдополнительнойабсолютнойпогрешности
измерений относительной влажности воздуха вызванной отклонением
температуры от диапазона от +15 до +35 °С на каждые 10 °С в диапазоне
температур от -20 до +50 °С, %
±2
Лист № 4
Всего листов 6
от 693 до 1067
±1
Продолжение таблицы 2
Диапазон измерений атмосферного давления, гПа
Пределы допускаемой абсолютной погрешности измерений атмосферного
давления, гПа
* - Vh - горизонтальная составляющая скорости воздушного потока;
** - Vv - вертикальная составляющая скорости воздушного потока.
Параметры электрического питания:
напряжение постоянного тока, В
12±0,6
Условия эксплуатации:
- диапазон рабочих температур, °С
- относительная влажность при температуре +35 °С, %, не более
- воздействие синусоидальной вибрации, Гц
от -50 до +50
95
от 10 до 55
Средний срок службы, лет
6
Средняя наработка на отказ, ч
20000
Таблица 3 - Основные технические характеристики
Наименование характеристики
Габаритные размеры (диаметр;высота), мм, не более
Масса, кг, не более
Интерфейс передачи данных
Значение
225;325
0,85
RS485
Знак утверждения типа
наносится фотохимическим способом, тиснением или другими способами на корпус измерителя
АМК-04 рядом с наименованием, а также типографским способом на титульный лист
руководства по эксплуатации.
Комплектность средства измерений
Обозначение
ПМРТ.416311.003
Количество
1 шт.
Таблица 4 – Комплектность измерителя АМК-04
Наименование
Измеритель метеорологических величин
ультразвуковой «АМК-04»
Кабель «К-989»
Упаковка
Руководство по эксплуатации
Протокол информационного сопряжения с ПВЭМ
Методика поверки
АМЯ 4.853.989
ПМРТ.103638.002
ПМРТ.416311.003 РЭ
ПМРТ.416311.003 Д1
МП 2540-0057-2019
1 шт.
1 шт.
1 экз.
1 экз.
1 экз.
Поверка
осуществляется по документу МП 2540-0057-2019 «ГСИ. Измерители метеорологических
величин ультразвуковые «АМК-04». Методика поверки», утвержденному ФГУП «ВНИИМ
им. Д.И. Менделеева» 28 ноября 2019 г.
Основные средства поверки:
- рабочий эталон единицы скорости воздушного потока по государственной поверочной
схеме, утвержденной приказом № 2815 от 25 ноября 2019 г., установка аэродинамическая
Лист № 5
Всего листов 6
измерительная в диапазоне от 0,1 до 40 м/с, пределы допускаемой абсолютной погрешности
измерений ±(0,05+0,01·V) м/с;
- лимб со стрелкой из состава Комплекса поверочного портативного КПП-4,
регистрационный номер в Федеральном информационном фонде по обеспечению единства
измерений 68664-17;
- рабочий эталон 3 разряда единицы температуры по ГОСТ 8.558-2009 в диапазоне от
минус 50 до плюс 50 °С, доверительные границы абсолютной погрешности ±0,05 °С;
- рабочий эталон 2 разряда единицы относительной влажности воздуха по ГОСТ 8.547-
2009 в диапазоне от 15 до 100 %, пределы допускаемой абсолютной погрешности ±1 %;
- рабочий эталон 1 разряда единицы абсолютного давления по ГОСТ Р 8.840-2013 в
диапазоне от 600 до 1100 гПа, пределы допускаемой абсолютной погрешности ± 28 Па;
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к измерителям
метеорологических величин ультразвуковых АМК-04
Приказ Федерального агентства по техническому регулированию и метрологии № 2815
от 25 ноября 2019 г. об утверждении государственной поверочной схемы для средств
измерений скорости воздушного потока
Приказ Федерального агентства по техническому регулированию и метрологии № 2482
от 26 ноября 2018 г. об утверждении государственной поверочной схемы для средств
измерений плоского угла
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений
температуры
ГОСТ 8.547-2009 ГСИ. Государственная поверочная схема для средств измерений
влажности газов
Приказ Федерального агентства по техническому регулированию и метрологии № 2900
от 06 декабря 2019 г. об утверждении государственной поверочной схемы для средств
измерений абсолютного давления в диапазоне от 1·10
-1
до 1·10
7
Па
ПМРТ.416311.003 ТУ «Измерители метеорологических величин ультразвуковые «АМК-
04». Технические условия»
Изготовитель
Общество с ограниченной ответственностью «Сибирский аналитический прибор»
(ООО «Сибаналитприбор»)
ИНН 7017026360
Адрес: 634055 г. Томск, пр. Академический, д. 10/3, стр. 3, ком. 312
Телефон: (382-2) 49-18-85, факс: (382-2) 49-19-88
Web-сайт:
E-mail:
Лист № 6
Всего листов 6
научно-
области
Испытательный центр
Федеральноегосударственноеунитарноепредприятие«Всероссийский
исследовательский институт метрологии им. Д.И. Менделеева»
Адрес: 190005, г. Санкт-Петербург, Московский пр., 19
Телефон: (812) 251-76-01, факс: (812) 713- 01-14
Web-сайт:
E-mail:
Регистрационный номер RA.RU.311541 в Реестре аккредитованных лиц в
обеспечения единства измерений Росаккредитации.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииА.В. Кулешов
М.п.« ___ » _______________ 2020 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 37664-08 | Толщиномеры ультразвуковые | УДТ-45 | ООО "НВП "Кропус", г.Ногинск | 1 год | Перейти |
| 24354-03 | Расходомеры ультразвуковые | УЗР-Союз | Холдинговая компания (ХК) ОАО "НЭВЗ-Союз", г.Новосибирск | 2 года | Перейти |
| 14771-00 | Дефектоскопы ультразвуковые | Epoch | Фирма "Panametrics Ltd.", США | 2 года | Перейти |
| 55598-13 | Измерители параметров силовых трансформаторов | К540-3 | ООО "Молния-Белгород", г.Белгород | 1 год | Перейти |
| 19628-00 | Измерители скорости движения транспортных средств радиолокационные | Луч-2 | ЗАО "Элеком", г.Новосибирск | 1 год | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
