Номер госреестра:
78316-20
Наименование СИ:
Денситометры
Обозначение типа:
X-Rite eXact
Производитель:
Фирма "X-Rite Pantone", США
Межповерочный интервал:
1 год
Сведения о типе СИ:
Заводской номер
Заводской номер:
на 2 шт. с зав.№ 028281, 028319
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 77347
об утверждении типа средств измерений
Лист № 1
Всего листов 5
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Денситометры X-Rite eXact
Назначение средства измерений
Денситометры X-Rite eXact (далее по тексту - денситометры) предназначены для
измерений оптической плотности отражающих материалов в типографиях и лабораториях.
Описание средства измерений
Принцип действия денситометров основан на измерении спектрального коэффициента
отражения в геометрии освещения/наблюдения 45°/0° в диапазоне длин волн от 400 до 700 нм,
который пересчитывается встроенным процессором в оптическую плотность, отображаемую
затем на дисплее прибора. Денситометры имеют возможность проведения изменений
оптической плотности для серых неселективных и цветных образцов отражающих материалов.
Денситометры представляют собой портативный прибор, состоящий из измерительного
блока с сенсорным цветным экраном. В качестве источников излучения используются
ультрафиолетовый светодиод и газонаполненная лампа накаливания.
Денситометры поддерживают следующие режимы измерений: M0 (без фильтра,
источник типа А), М1 (с фильтром, имитирующим источник D50), M2 (с фильтром,
обрезающим ультрафиолетовое излучение) и M3 (с поляризационным фильтром). Для каждого
изперечисленныхрежимовизмеренийприборпозволяетвыбратьследующие
денситометрические статусы: Status A, Status E, Status I, Status T. Денситометрические статусы
определяют типы оптических фильтров, используемых в различных областях полиграфии.
Измерения в диапазоне оптической плотности от 0,02 до 2,00 возможны в любом из указанных
режимов измерений (M0, M1, M2) и при любом денситометрическом статусе (Status A, Status E,
Status I, Status T).
Питание денситометров осуществляется от аккумуляторной батареи. В комплект
прибора входит док-станция, которая предназначена для хранения и зарядки прибора, когда не
проводятся измерения. Зарядку прибора можно осуществлять напрямую от блока питания, без
использования док-станции. В денситометрах имеется USB-порт для подключения к
компьютеру.
Общий вид денситометров представлен на рисунках 1 и 2.
Схема пломбирования от несанкционированного доступа представлена на рисунке 2.
Лист № 2
Всего листов 5

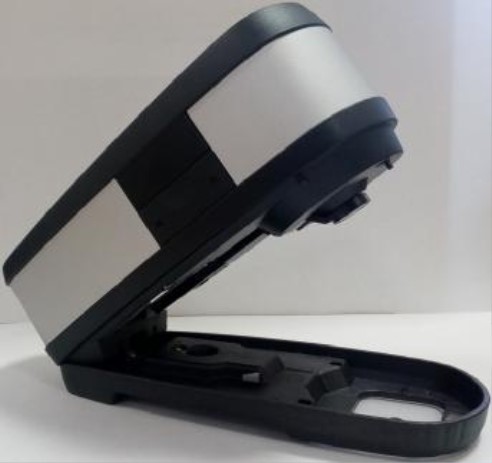

Рисунок 2 - Общий вид денситометров
со схемой пломбировки от несанкционированного доступа
Программное обеспечение
Денситометрыфункционируютподуправлениемспециальногопрограммного
обеспечения (ПО), установленного в энергонезависимой памяти прибора.
Управление измерениями осуществляется с помощью сенсорного экрана денситометра.
По требованию заказчика возможно предоставление ПО X-Rite DataCatcher, версии не ниже 1.3,
или X-Rite eXact Manager, версии не ниже 1.7, для управления с внешнего ПК, соединённого с
прибором кабелем USB тип A(m) - USB тип B(m). ПО X-Rite DataCatcher или X-Rite eXact
Manager не является обязательным.
Идентификационные данные программного обеспечения представлены в таблице 1.
Кнопка
включения

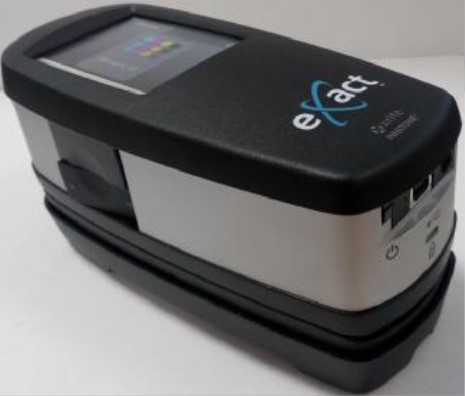

Рисунок 1 - Общий вид денситометров
USB-порт
Гнездо
питания
Жидкокристаллический
экран
Целевой
базовый замок
Док-станция
Подошва
прибора
Калибровочный
образец
Основное окно
просмотра
Переключатель
режимов
измерений
Место
пломбирования
Лист № 3
Всего листов 5
Несанкционированноеизменениевстроенногопрограммногообеспеченияи
метрологической части исключено конструкцией прибора. Установку обновленных версий
встроенногопрограммного обеспечениярекомендуетсяпроводитьтольков
сертифицированных сервисных центрах или представителями предприятия – изготовителя.
Идентификационные данные программного обеспечения указаны в таблице 1.
Уровеньзащитыпрограммногообеспечения«средний»всоответствиис
Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
Идентификационные данные (признаки)Значение
Идентификационное наименование ПО eXact
Номер версии (идентификационный номер)
ПО, не ниже3.0.2546
Цифровой идентификатор ПО -
Метрологические и технические характеристики
Значение
от 0,02 до 2,00
Таблица 2 – Метрологические характеристики
Наименование характеристики
Диапазон измерений оптической плотности
Пределы допускаемой абсолютной погрешности
измерений оптической плотности, не более:
- для серых неселективных образцов
- для цветных образцов
0,02
0,20
7,2
от +20 до +25
Значение
от 400 до 700
45
°
/0
°
2,0
80
80
185
1,0
от 100 до 240
от 50 до 60
12
2,5
Таблица 3 – Основные технические характеристики
Наименование характеристики
Спектральный диапазон, нм
Геометрия измерений
Апертура, мм
Габаритные размеры, мм, не более:
- высота
- ширина
- длина
Масса, кг, не более
Параметры электрического питания:
- литий-ионная аккумуляторная батарея, В
- внешнее питание от док-станции или источника
питания:
входное напряжение, В
частота, Гц
выходное напряжение, В
выходной ток, А
Условия эксплуатации:
- температура окружающей среды,
°
С
- относительная влажность воздуха (без
выпадения конденсата), %, не более
-атмосферное давление, кПа
85
от 96 до 104
Знак утверждения типа
наносится на титульный лист Руководства по эксплуатации типографским способом, а также на
поверхность денситометров методом наклеивания.
Лист № 4
Всего листов 5
Комплектность средства измерений
1 шт.
Количество
1 шт.
1 шт.
1 шт.
1 шт.
1 шт.
1 экз.
1 экз.
Таблица 4 – Комплектность средства измерений
НаименованиеОбозначение
Денситометр X-Rite eXact -
Док-станция-
Адаптер переменного токаX-Rite P/N SE30-177
USB-кабель -
CD-диск с ПО *X-Rite DataCatcher/X-Rite eXact
Manager
Кейс для хранения и перевозки-
Руководство по эксплуатации-
Методика поверки МП 050.М4-19
_
__
__
_
_
__
__
_
_
__
_
__
_
__
__
* Поставляется в соответствии с заказом.
Поверка
осуществляется по документу МП 050.М4-19 «ГСИ. Денситометры X-Rite eXact. Методика
поверки», утвержденному ФГУП «ВНИИОФИ» «16» сентября 2019 года.
Основные средства поверки:
Рабочий эталон единиц интегральной оптической плотности по ГПС «Государственная
поверочная схема для средств измерений координат цвета и координат цветности, белизны,
блеска», утвержденной Приказом Федерального агентства по техническому регулированию и
метрологии от 27 ноября 2018 г. № 2516.
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к денситометрам
X-Rite eXact
Приказ Федерального агентства по техническому регулированию и метрологии от
27 ноября 2018 г. № 2516 Государственная поверочная схема для средств измерений координат
цвета и координат цветности, белизны, блеска
Техническая документация «X-Rite Pantone», США
Изготовитель
«X-Rite Pantone», США
Адрес: 4300 44th Street Grand Rapids MI 49512, USA
Телефон: +1 (800) 248-9748; +1 (616) 803-2100
Web-сайт:
Заявитель
Общество с ограниченной ответственностью «Испытательная лаборатория ЮниТест»
(ООО «Испытательная лаборатория ЮниТест»)
ИНН 5036147743
Адрес: 142111, Московская обл., г. Подольск, проспект Юных ленинцев, д. 59
Телефон: +7 (966) 012-97-19
E-mail:
Лист № 5
Всего листов 5
научно-
средств
Испытательный центр
Федеральноегосударственноеунитарноепредприятие«Всероссийский
исследовательский институт оптико-физических измерений»
Адрес: 119361, г. Москва, ул. Озерная, д. 46
Телефон: +7 (495) 437-56-33
Факс: +7 (495) 437-31-47
E-mail:
Аттестат аккредитации ФГУП «ВНИИОФИ» по проведению испытаний
измерений в целях утверждения типа № 30003-2014 от 23.06.2014 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииА.В. Кулешов
М.п.« ___ » _______________ 2020 г.
