Приложение к свидетельству № 77345
об утверждении типа средств измерений
Лист № 1
Всего листов 5
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Термопреобразователи сопротивления СT
Назначение средства измерений
Термопреобразователи сопротивления CT (далее – ТС) предназначены для измерений
температуры жидких сыпучих и газообразных сред, которые не являются агрессивными по
отношению к защитным рукаву или гильзе.
Описание средства измерений
Принцип действия основан на явлении изменения электрического сопротивления при
изменении температуры.
ТС состоят из измерительной вставки, внутри которой размещен чувствительный
элемент, соединительной головки (или без нее), удлинителя (или без него) с различными
видами присоединений к объектам измерений (в зависимости от заказа).Для измерения
температуры при высоких давлениях и скоростях среды предусмотрены защитные гильзы,
конструкция которых зависит от параметров измеряемой среды.
Термопреобразователи сопротивления CT выпускаются в следующих исполнениях: CTB,
CTT, CTL, CT-8 (CT8-21, CT8-22, TS8-1, CT8-81, CT8-96, CT8-70, CT8/NDC), CT-100 (CT101,
CT102, CT103, CT104, CT105, CT106, CT107, CT108, CT109, CT110, CT111, CT112, CT121,
CT122, CT123, CT124, TR8-FLAT, TR8-AMBIENT)
,
которые различаются по конструктивным
исполнениям чувствительных элементов (далее - ЧЭ), защитных гильз и/или рукавов.
По способу контакта с измеряемой средой ТС соответствуют погружаемому
исполнению, по условиям эксплуатации – стационарному исполнению, по отношению к
измеряемой среде – герметичные.
ТС могут комплектоваться измерительными преобразователями с выходным аналоговым
сигналом постоянного тока 4-20 мА и/или с выходным цифровым сигналом по протоколам
HART, Profibus.
Обозначение исполнений ТС имеет следующую структуру, расшифровка которой
приведена в кодах заказа.
Пример кода заказа на термопреобразователи сопротивления СТ.
СТTPt100 A
1 Исполнение ТС
2 НСХ ЧЭ
3 Класс допуска
Общий вид ТC представлен на рисунках 1 – 11.
Пломбирование ТC не предусмотрено.
Лист № 2
Всего листов 5

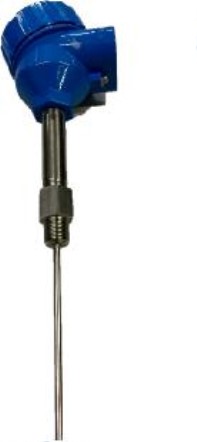

Рисунок 1 – ТС
исполнение CTB

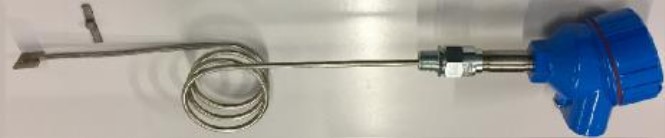

Рисунок 2 – ТС
исполнение CTT

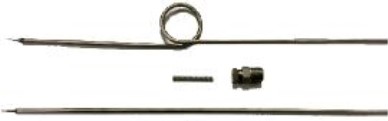

Рисунок 3 – ТС
исполнение CTL

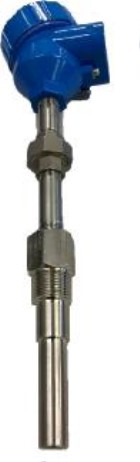

Рисунок 4 – ТС
исполнение CT8-21

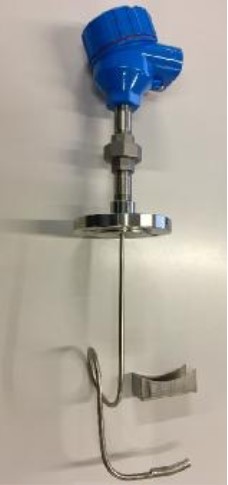

Рисунок 5 – ТС исполнение TS8-1

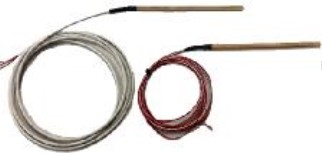

Рисунок 6 – ТС исполнение
CT101

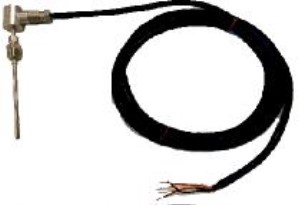

Рисунок 7 – ТС исполнение
CT111

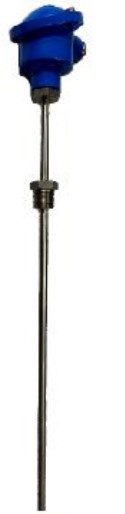

Рисунок 8 – ТС исполнение
CT8-NDC
Рисунок 9 – ТС исполнение CT8-81Рисунок 10 – ТС исполнение TR8-
FLAT
Лист № 3
Всего листов 5
Рисунок 11 – ТС исполнение CT8-70
Программное обеспечение
отсутствует.
Метрологические и технические характеристики
Наименование характеристики
Значение
Таблица 1 – Метрологические характеристики
от -100 до +350
от -100 до +450
от -196 до +660
от -196 до +660
AA;A; B; C
Pt100, Pt500, Pt1000
±(0,1 +0,0017|t|)
±(0,15+0,002|t|)
±(0,3+0,005|t|)
±(0,6+0,01|t|)
Диапазон измерения температур для ТС с НСХ, °С
-для класса допуска AA
-для класса допуска A
-для класса допуска B
- для класса допуска C
Класс допуска по ГОСТ 6651-2009
Условное обозначение НСХ по ГОСТ 6651-2009
Пределы допускаемых отклонений от НСХ
чувствительного элемента ТС по ГОСТ 6651-2009, ºС
-для класса допуска AA
-для класса допуска A
- для класса допуска B
- для класса допуска C
Примечание: |t| – абсолютное значение температуры, °С
Наименование характеристики
Значение
Таблица 2 – Основные технические характеристики
от -55 до + 150
99
100
группа FX
IP53, IP54, IP65, IP66,IP68
от -50 до +50
98
Температура окружающей среды, °С
Максимальная влажность окружающего воздуха при
температуре + 35 °С, %
Электрическоесопротивлениеизоляциимежду
термоэлектродами и металлической частью защитной
арматуры при температуре от +18 до +28 °С и
относительной влажности от 30 до 80 %, МОм, не менее
Устойчивость к воздействию синусоидальной вибрации по
ГОСТ Р 52931
Степень защиты от воды и пыли
Диапазон температур при транспортировании, °С
Максимальная влажность окружающего воздуха в
транспортной таре при температуре + 35 °С, %
Габаритные размеры, мм, не более:
- длина измерительной вставки
- длина удлинительных проводов
- диаметр монтажной части измерительной вставки
- размеры соединительной головки (ширина×высота)
40000
40000
12,7
130×130
Лист № 4
Всего листов 5
Наименование характеристики
Значение
10
Масса, кг, не более
Маркировка взрывозащиты в соответствии с ГОСТ
31441.1-2011
25
1Ех d IIC T6…Т2 Gb Х
0Ex ia IIC T6...T2 Ga X
2Ex nA II C T6...T2 Gc X
Ex tb IIIC Т85
℃
…T225
℃
Db Х
Ex ia IIIC T85
℃
...T225
℃
Db X
43000
Вероятность безотказной работы, ч, не менее
Средний срок службы ТС, лет, не менее (при работе на
верхнем пределе рабочего диапазона температур)
Знак утверждения типа
наносится типографским способом на титульный лист паспорта.
Комплектность средства измерений
Комплектность поставки ТС приведена в таблице 3.
Таблица 3 – комплектность ТС
Наименование
Термопреобразователь сопротивления
Измерительный преобразователь
Технический паспорт
Обозначение
СТ
--
Количество
1 шт.
1 шт.
1 шт.
Поверка
осуществляется по документу ГОСТ 8.461-2009 «ГСИ. Термопреобразователи
сопротивления.
Методика поверки».
Основные средства поверки:
- Термометр сопротивления эталонный ЭТС-100 (Рег. № 19916-10);
- Измеритель температуры многоканальный прецизионный МИТ 8 (Рег. № 19736-11);
- Термостат переливной прецизионный ТПП-2-1.
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в паспорт и (или) на свидетельство о поверке.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативныеитехническиедокументы,устанавливающиетребованияк
термопреобразователям сопротивления СТ
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений
температуры
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов.
Общие технические условия
ГОСТ 6651-2009 Термопреобразователи сопротивления из платины, меди и никеля.
Общие технические требования и методы испытаний
ГОСТ 8.461-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и
никеля. Методика поверки
Техническая документация компании «Te.ma. S.r.l.» Италия
Лист № 5
Всего листов 5
Изготовитель
Фирма «Te.ma. S.r.l.» Италия
Trial: 21020 Ternate (VA)- Via Baranchina 4, Italia
Тел.: +39-0332 960787
Факс: + 39-0332 961089
Web-cайт:
,
E-mail:
Испытательный центр
Общество с ограниченной ответственностью ООО «ИНЭКС СЕРТ»
(ООО «ИНЭКС СЕРТ»)
Адрес: 121471, г. Москва, ул. Маршала Неделина, д. 34 корп. 2, пом. I, ком 6
Тел./факс: +7 (495) 664-23-42
Е-mail:
Web-сайт:
Аттестат аккредитации ООО «ИНЭКС СЕРТ» по проведению испытаний средств
измерений в целях утверждения типа № RA.RU.312302 от 14.09.2017 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииА.В. Кулешов
М.п.« ___ » _______________ 2020 г.
