Хроматографы газовые GC-2010Plus и GC-2014, ГРСИ 78257-20
Номер госреестра:
78257-20
Наименование СИ:
Хроматографы газовые
Обозначение типа:
GC-2010Plus и GC-2014
Производитель:
Фирма "Shimadzu Corporation", Япония
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
06.05.2025
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 77283
об утверждении типа средств измерений
Лист № 1
Всего листов 5
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Хроматографы газовые GC-2010Plus и GC-2014
Назначение средства измерений
ХроматографыгазовыеGC-2010PlusиGC-2014(далее–хроматографы)
предназначенных для измерений содержания компонентов, входящих в состав анализируемых
проб природных и искусственных объектов, органических и неорганических веществ.
Описание средства измерений
Принципдействия хроматографов основан на разделении смесей веществ и
последующем их детектировании.
Хроматографы комплектуются следующими типами детекторов: по теплопроводности
(ДТП), пламенно-ионизационный (ПИД), электронозахватный (ЭЗД), термоионный (ТИД),
пламенно-фотометрический (ПФД), гелиевый ионизационный пульсирующего разряда (ГИПРД)
и хемилюминесцетный (ХД). Одновременно можно устанавливать не более четырех
детекторов. Хемилюминесцентный детектор (ХД) устанавливается в отдельном корпусе.
Перечень детекторов для конкретногоэкземпляра хроматографа указывается вего
спецификации, являющейся приложением к руководству по эксплуатации.
Оба хроматографа имеют:
-системы установки и регулировки температурных режимов основных блоков;
-дисплей для задания и контроля режимных параметров;
-электронные системы задания и управления газовыми потоками
Управление хроматографами может осуществляться с помощью встроенной клавиатуры
или с использованием внешнего компьютера с помощью ПО LabSolution.
Хроматографы могут комплектоваться автоматическими дозаторами (автосамплерами).
Общий вид хроматографов приведен на рисунках 1,2 и 3. Пломбирование хроматографов
не предусмотрено.

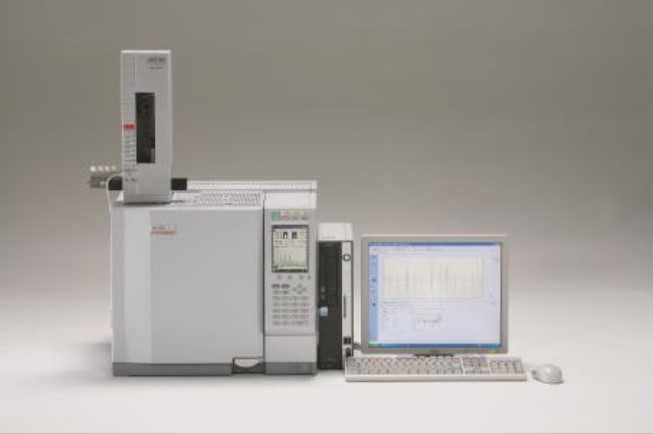

Рисунок 1- Общий вид хроматографа GC-2014
Место нанесения
знака поверки
Лист № 2
Всего листов 5
Программное обеспечение
Хроматографыоснащаютсявстроеннымпрограммнымобеспечением
(ROM-version) и автономным программным обеспечением: LabSolutions. Идентификационные
данные ПО приведены в таблице 1.
Все ПО является полностью метрологически значимым. Встроенное ПО предназначено
для сбора данных и передачи их в автономное ПО, задания основных параметров хроматографа
и для реализации его аппаратных функций.
Автономное ПО выполняет следующие функции:
управление хроматографом и внешними детекторами;
настройка режимов работы;
получение хроматограмм;
удаленный контроль, сбор, обработка, хранение и защита результатов измерений;
построение градуировочных графиков;
проведение диагностических проверок прибора и отдельных его блоков;
идентификация, регламентация и контроль учетных записей и прав доступа.

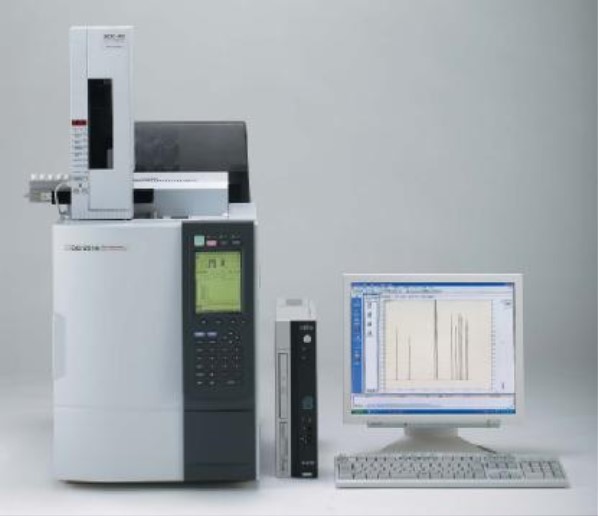

Рисунок 2 - Общий вид хроматографа GC-2010Plus
Место нанесения
знака поверки

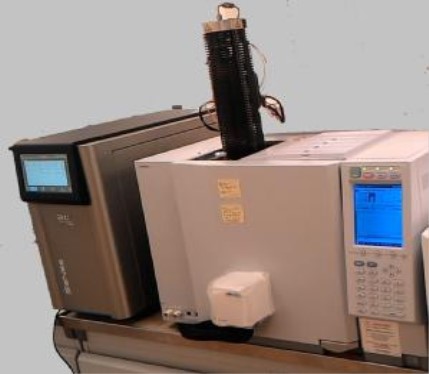

Рисунок 3 - Общий вид хроматографа GC-2010Plus с установленным хемилюминесцентным
детектором
Место
нанесения знака
поверки
Лист № 3
Всего листов 5
Зние
Таблица 1 - Идентификационные данные программного обеспечения
Идентификационные данные (признаки)
встроенное ПО
ачен
автономное ПО
Идентификационное наименование ПОROM-versionLabSolutions
Номер версии (идентификационный номер)
ПОне ниже 1.1120не ниже 5.73
Цифровой идентификатор ПО - -
Уровень защиты ПО от преднамеренных и непреднамеренных изменений соответствует
уровню «средний» по Р 50.2.077-2014. Влияние встроенного программного обеспечения на
метрологические характеристики преобразователей учтено при нормировании метрологических
характеристик.
Метрологические и технические характеристики
Наименование характеристики
-ПФД
-ЭЗД
-ТИД
-ДТП
-ГИПРД
Таблица 2 - Метрологические характеристики
Значение
GC-2010PlusGC-2014
Предел детектирования:
-ПИД
3·10
-12
гС/с n-C16) 3·10
-12
гС/с (n-C16)
4·10
-12
гS/с (метафос) 4·10
-12
гS/с (метафос)
2·10
-13
гР/с (метафос) 2·10
-13
гР/с (метафос)
8·10
-15
г/с (линдан) 8·10
-15
г/с (линдан)
2·10
-13
гN/с (метафос) 2·10
-13
гN/с (метафос)
2·10
-9
г/см
3
2·10
-9
г/см
3
2·10
-12
г/с (метан) 2·10
-12
г/с (метан)
5·10
-12
г/с (СО
2
) 5·10
-12
г/с (СО
2
)
5·10
-13
г/с (сера) 5·10
-13
г/с (сера)
3,0 3,0
0,3 0,3
6,0 6,0
1,0 1,0
-ХД
Относительное СКО выходного сигнала, %,
не более:
- при автоматическом дозировании:
--по площади пика
--по времени удерживания
- при ручном дозировании:
--по площади пика
-- по времени удерживания
Относительноеизменениевыходного
сигнала(по площадипика) за4ч
непрерывной работы, %, не более
±5,0±5,0
Наименование характеристики
Таблица 3 –Основные технические характеристики
Значение
GC-2010PlusGC-2014
от -50 (с жидким от -50 (с жидким
СО
2
) до +450°С СО
2
) до +400°С
2,6 2,6
220
+15
-10
220
+15
-10
Диапазон температуры колонок термостата, (от
температуры окружающего воздуха),
°
С
Потребляемая мощность, кВ∙А, не более
Напряжение питания от сети переменного тока
частотой 50±1 Гц, В
Наработка на отказ, ч, не менее
Средний срок службы, лет
10000 10000
10 10
Лист № 4
Всего листов 5
Наименование характеристики
Значение
GC-2010PlusGC-2014
515×440×530 400×690×607
260×550×500 260×550×500
Габаритные размеры (ДхВхШ), мм, не более:
-хроматограф
- ХД
Масса, кг, не более:
-хроматограф
- ХД
30 30
30 30
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации и на корпус хроматографа в виде
наклейки.
Комплектность средства измерений
Таблица 4 – Комплектность средства измерений
Обозначение
Наименование
Хроматограф газовый
Комплект принадлежностей
Комплект ЗИП
Руководство по эксплуатации
Методика поверки
GC-2010Plus или GC-2014
-
-
-
МП-242-2362-2020
Количество
1
1
по заказу
1
1
Поверка
осуществляется по документу МП 242-2362-2020 «ГСИ. Хроматографы газовые GC-2010Plus и
GC-2014.Методикаповерки»,утвержденномуФГУП«ВНИИМ
им. Д. И. Менделеева» 30 января 2020 г.
Основные средства поверки:
-стандартныеобразцысоставагексадеканаГСО7289-96,гексахлорбензола
ГСО 9106-2008, линдана ГСО 8890-2007, искусственной жидкой смеси метилпаратиона
(метафоса) в н-гексане ГСО 11056-2018 и искусственной газовой смеси на основе инертных и
постоянных газов ГСО 10532-2014;
-стандартныйобразецсодержаниямеркаптановойсерывнефтепродуктах
ГСО 8415-2003.
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых хроматографов с требуемой точностью.
Знак поверки наносится на лицевую панель хроматографа, как показано на рисунках 1, 2
и 3 и (или) на свидетельство о поверке.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе; при использовании в сфере государственного
регулирования обеспечения единства измерений хроматограф применяется в соответствии с
аттестованными методиками (методами) измерений.
Нормативные и технические документы, устанавливающие требования к хроматографам
газовым GC-2010Plus и GC-2014
Техническая документация изготовителя
Лист № 5
Всего листов 5
Изготовитель
«Shimadzu Corporation», Япония
Адрес: 1, Nishinokyo-Kuwabaracho, Nakagyo-ku, Kyoto, 604-8511, Japan
Телефон: 81 (75) 823-1111
Web-сайт:
Заявитель
Общество с ограниченной ответственностью «Аналит Продактс»
(ООО «Аналит Продактс»)
ИНН 7838369409
Адрес: 199106, г. Санкт-Петербург, В.О., 26-линия, д. 15, кор. 2, лит. А
Телефон: (812) 325-55-02
Факс: (812) 325-40-08
E-mail:
Web-сайт:
научно-
области
Испытательный центр
Федеральноегосударственноеунитарноепредприятие«Всероссийский
исследовательский институт метрологии им. Д. И. Менделеева»
(ФГУП «ВНИИМ им. Д. И. Менделеева»)
Адрес: 190005, г. Санкт-Петербург, Московский пр., д. 19
Телефон: (812) 251-76-01
Факс: (812) 713-01-14
E-mail:
Web-сайт:
Регистрационный номер RA.RU.311541 в Реестре аккредитованных лиц в
обеспечения единства измерений Росаккредитации.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииА.В. Кулешов
М.п.« ___ » _______________ 2020 г.
