Резервуар вертикальный стальной цилиндрический РВСП-20000, ГРСИ 78255-20
Номер госреестра:
78255-20
Наименование СИ:
Резервуар вертикальный стальной цилиндрический
Обозначение типа:
РВСП-20000
Производитель:
ПАО "Транснефть", г.Москва
Межповерочный интервал:
5 лет
Сведения о типе СИ:
Заводской номер
Заводской номер:
зав.№ 13
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 77281
об утверждении типа средств измерений
Лист № 1
Всего листов 3
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Резервуар вертикальный стальной цилиндрический РВСП-20000
Назначение средства измерений
Резервуар вертикальный стальной цилиндрический РВСП-20000 (далее – резервуар)
предназначен для измерения объема, а также приема, хранения и отпуска нефти и
нефтепродуктов.
Описание средства измерений
Принцип действия резервуара основан на заполнении его нефтью или нефтепродуктом
до определенного уровня, соответствующего объему согласно градуировочной таблице
резервуара.
Резервуар РВСП-20000 представляет собой стальную вертикальную конструкцию
цилиндрической формы со стационарной крышей с понтоном.
Тип резервуара – вертикальный стальной цилиндрический. Резервуар оборудован
боковой лестницей, замерным люком, люками-лазами и приемо-раздаточными устройствами
для обслуживания во время эксплуатации. Резервуар также оснащен молниезащитой, защитой
от статического электричества и системой тушения пожара.
Тип размещения – наземный. Фундамент резервуара РВСП-20000 соответствует
требованиям ГОСТ 31385-2016 «Резервуары вертикальные цилиндрические стальные для нефти
и нефтепродуктов. Общие технические условия».
Резервуар расположен на территории резервуарного парка филиала «Нижневартовское
управление магистральных нефтепроводов» АО «Транснефть - Сибирь» по адресу: Тюменская
область, Ханты-Мансийский автономный округ – Югра, 63-й км автомобильной дороги
Нижневартовск – Радужный, ЛПДС «Самотлор».

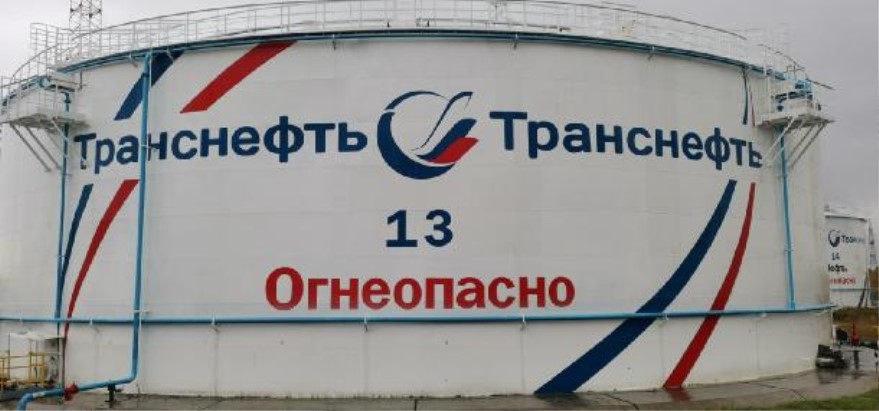

Общий вид резервуара вертикального стального цилиндрического РВСП-20000
зав.№ 13 представлен на рисунке 1.
Рисунок 1 – Общий вид резервуара РВСП-20000 зав.№ 13
Пломбирование резервуара вертикального стального цилиндрического РВСП-20000 не
предусмотрено.
Лист № 2
Всего листов 3
Программное обеспечение
отсутствует.
Метрологические и технические характеристики
Таблица 1 – Метрологические и технические характеристики
Значение
20
Наименование характеристики
РВСП-20000
1 2
Номинальная вместимость, м
3
20000
Пределы допускаемой относительной
погрешности вместимости резервуара±0,1
(геометрический метод), %
Средний срок службы,
лет, не менее
Условия эксплуатации:
- температура окружающего воздуха,
о
Сот минус 50 до плюс 40
- атмосферное давление, кПа от 84,0 до 106,7
Знак утверждения типа
наносится на титульный лист паспорта типографским способом.
Комплектность средства измерений
1 шт.
Количество
3
цилиндрический
Таблица 2 – Комплектность средства измерений
НаименованиеОбозначение
1 2
Резервуар вертикальный стальной
РВСП-20000 зав.№ 13
Паспорт на резервуар -
Градуировочная таблица -
1 экз.
1 экз.
Поверка
осуществляется по документу ГОСТ 8.570-2000 «ГСИ. Резервуары стальные вертикальные
цилиндрические. Методика поверки».
Основные средства поверки:
- рулетка измерительная металлическая Р, 2-го класса точности, с верхним пределом
измерений 30 м, с грузом Р30У2Г (рег. № 51171-12);
- рулетка измерительная металлическая Р, 2 класса точности, с верхним пределом
измерений 50 м, с кольцом Р50У2К (рег. № 51171-12);
- толщиномер ультразвуковой БУЛАТ 2, диапазон измерений толщины от 0,6 до 30 мм,
ПГ±(0,001h+0,03) мм (рег. № 46426-11);
- нивелир оптический ADA Ruber-X32 с рейкой, диапазон измерений углов
от 0º до 360º, СКП измерения ±2,0 мм (рег. № 43704-10);
- теодолит оптический RGK TO-15, диапазон измерения углов: вертикальных
от минус 55º до плюс 60º, горизонтальных от 0º до 360º, ±15” (рег. № 55446-13);
- штангенциркуль ШЦ-I, ПГ±0,1 мм (рег. № 22088-07);
- динамометр пружинный ДПУ-0,001-2, (0-100) Н (рег. № 1808-63);
- линейка измерительная металлическая, (0-300) мм, ПГ±0,1 мм (рег. № 34854-07).
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и градуировочную таблицу в виде
оттиска поверительного клейма.
Лист № 3
Всего листов 3
Сведения о методиках (методах) измерений
отсутствуют.
Нормативные документы, устанавливающие требования к резервуару вертикальному
стальному цилиндрическому РВСП-20000
Приказ Федерального агентства по техническому регулированию и метрологии от
7 февраля 2018 г. № 256 «Об утверждении Государственной поверочной схемы для средств
измерений массы и объема жидкости в потоке, объема жидкости и вместимости при
статических измерениях, массового и объемного расходов жидкости»
ГОСТ 8.570-2000 ГСИ. Резервуары стальные вертикальные цилиндрические. Методика
поверки
ГОСТ 31385-2016 Резервуары вертикальные цилиндрические стальные для нефти и
нефтепродуктов. Общие технические условия
Изготовитель
Публичное акционерное общество «Транснефть» (ПАО «Транснефть»)
ИНН 7706061801
Адрес: 123112, г. Москва, ул. Пресненская набережная, д. 4, стр. 2
Заявитель
Общество с ограниченной ответственностью «Научно-исследовательский институт
трубопроводного транспорта» (ООО «НИИ Транснефть»)
ИНН 7736607502
Адрес: 117186, г. Москва, Севастопольский проспект, д. 47А
Телефон: +7 (495) 950-86-67
Web-сайт:
Испытательный центр
Общество с ограниченной ответственностью фирма «Метролог»
(ООО фирма «Метролог»)
Адрес: 420029, РТ, г. Казань, ул. 8 Марта, д.13, офис 33
Телефон/факс: +7 (843) 513-30-75
Web-сайт:
E-mail:
Аттестат аккредитации ООО фирма «Метролог» по проведению испытаний средств
измерений в целях утверждения типа №RA.RU.312275 от 02.08.2017 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииА.В. Кулешов
М.п.« ___ » _______________ 2020 г.
