Газоанализаторы ProCeas® мод. ProCeas и ProCeas LaserCEM, ГРСИ 78242-20
Номер госреестра:
78242-20
Наименование СИ:
Газоанализаторы
Обозначение типа:
ProCeas® мод. ProCeas и ProCeas LaserCEM
Производитель:
Фирма "AP2E", Франция
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
06.05.2025
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 77268
об утверждении типа средств измерений
Лист № 1
Всего листов 9
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Газоанализаторы марки ProCeas® моделей «ProCeas» и «ProCeas LaserCEM»
Назначение средства измерений
Газоанализаторы марки ProCeas® моделей «ProCeas» и «ProCeas LaserCEM» (далее по
тексту – газоанализаторы) предназначены для непрерывного измерения объёмной доли или
массовой концентрации от одного до десяти компонентов.
Описание средства измерений
Принцип действия газоанализаторов основан на лазерной спектрометрии высокого и
сверхвысокого разрешения, основанной на способности измеряемых веществ поглощать
излучение определённой длины волны.
Газоанализаторывключаютоднуилинесколькотермостабилизированных
многоходовых измерительных кювет, лазерные источники излучения, приёмники, платы
управления,сенсорный дисплей, трубную и электрическую разводку,источники
бесперебойного питания, конвертеры сигналов, программно-логические контроллеры и прочие
необходимые элементы.
Газоанализаторы являются стационарными автоматическими приборами непрерывного
действия, измеряющие одновременно до десяти различных компонентов, каждый из которых
может измеряться в разных диапазонах измерения.
Газоанализаторы включает три или четыре основных блока, которые образуют одно
целое устройство:
– одна измерительная система (с возможностью монтажа в стойку 19’’, шкаф или на
стену);
– пробоотборный зонд (снаружи или внутри системы);
– побудитель расхода;
– импульсная линия (если зонд является наружным).
Взависимостиотприменениягазоанализаторымогутвыпускатьсявдвух
конструктивных исполнениях: для настенного монтажа и для монтажа в 19-дюймовую стойку.
Газоанализаторы выпускаются в двух моделях - «ProCeas» и «ProCeas LaserCEM»,
отличие моделей заключается в различном наборе измеряемых компонентов. В модели ProCeas
измеряются концентрации всего набора компонентов, представленного ниже в таблице 2. В
модели ProCeas LaserCEM измеряются концентрации только таких компонентов, как оксид
углерода (СО), оксид азота (NO), диоксид азота (NO
2
), диоксид серы (SО
2
), диоксид углерода
(СО
2
), аммиак (NH
3
), кислород (O
2
), вода (H
2
O), хлороводород (HCl), фтороводород (HF),
сероводород (H
2
S), закись азота (N
2
O), метан (CH
4
).
Выходными сигналами анализатора в зависимости от поставляемой модели, являются:
- показания ЖК-дисплея;
- унифицированные аналоговые токовые выходные сигналы от 4 до 20 мА;
- цифровые интерфейсы RS 232, RS-422/485, Ethernet, Modbus и аналоги;
- выходные сигналы типа «сухой» контакт.
Общий вид газоанализаторов приведен на рисунках 1 – 3. Опломбирование
газоанализаторов от несанкционированного доступа изготовителем не предусмотрено.
Лист № 2
Всего листов 9

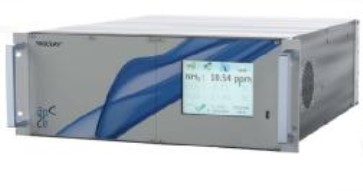

Рисунок 1 - Общий вид газоанализатора для
монтажа в 19-дюймовую стойку
общепромышленного исполнения

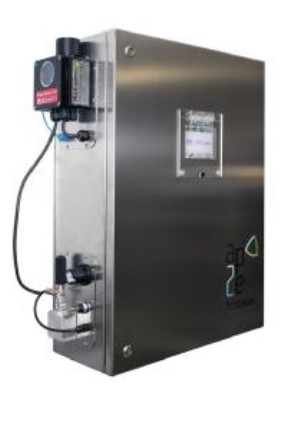

Рисунок 2 - Общий вид газоанализатора для
настенного монтажа общепромышленного
исполнения
Рисунок 3 - Общий вид газоанализатора для настенного монтажа взрывозащищенного
исполнения типа «с продувкой»
Программное обеспечение
Газоанализаторы имеют встроенное программное обеспечение (ПО). Встроенное ПО
газоанализаторов разработано специально для решения задач измерения концентраций газов.
Встроенное ПО газоанализаторов идентифицируется посредством отображения номера версии
на дисплее газоанализаторов через меню. Уровень защиты ПО от непреднамеренных и
преднамеренных воздействий в соответствии с Р 50.2.077-2014 – «высокий».
Таблица 1 – Идентификационные данные ПО
Идентификационное наименование ПОSPCA 2.0
Номер версии (идентификационный номер) ПО 1.0
Цифровой идентификатор ПО —
Примечание – Номер версии ПО должен быть не ниже, указанного номера в таблице 1.
Обработка метрологических данных происходит на основе жестко определенного
алгоритма без возможности изменения. Метрологически незначимая часть, состоит из ПО,
которое, используется для обеспечения наилучшей наглядности отображения информации.
Лист № 3
Всего листов 9
Защита ПО осуществляется посредством записи защитного бита при программировании
микропроцессора в процессе производства газоанализаторов. Защитный бит запрещает чтение
кода микропрограммы, поэтому модификация программного обеспечения (умышленная или
неумышленная) невозможна. Снять защитный бит можно только при полной очистке памяти
микропроцессора вместе с программой находящейся в его памяти.
Влияние программного обеспечения газоанализаторов учтено при нормировании
метрологических характеристик.
Метрологические и технические характеристики
Основные метрологические и технические характеристики приведены в таблицах 2-4.
пределы допускаемой
погрешности измерений
Предел допускаемого
времени установления
показаний, Т
90
, с
Таблица 2 – Диапазоны измерений и
концентрации газов
Определяемый Диапазоны
компонент измерений
Ацетилен (C
2
H
2
) от 0 до 10 млн
-1
от 0 до 100 млн
-1
от 0 до 500 млн
-1
от 0 до 1000 млн
-1
от 0 до 2000 млн
-1
от 0 до 5000 млн
-1
от 0 до 1 %
от 0 до 5 %
Этан (C
2
H
6
)от 0 до 10 млн
-1
от 0 до 100 млн
-1
от 0 до 500 млн
-1
от 0 до 1000 млн
-1
от 0 до 2000 млн
-1
от 0 до 5000 млн
-1
от 0 до 20 %
от 0 до 30 %
Этилен (C
2
H
4
) от 0 до 10 млн
-1
от 0 до 100 млн
-1
от 0 до 500 млн
-1
от 0 до 1000 млн
-1
от 0 до 2000 млн
-1
от 0 до 5000 млн
-1
от 0 до 20 %
от 0 до 30 %
Метан (CH
4
) от 0 до 10 млн
-1
от 0 до 50 млн
-1
от 0 до 100 млн
-1
от 0 до 500 млн
-1
от 0 до 1000 млн
-1
от 0 до 1 %
от 0 до 50 %
от 0 до 100 %
Пределы
допускаемой
основной
приведенной
1)
погрешности, %
±
20
±
10
±
10
±
10
±
5
±
5
±
5
±
5
±
20
±
10
±
10
±
10
±
5
±
5
±
2
±
2
±
15
±
10
±
10
±
8
±
8
±
5
±
2
±
2
±
15
±
10
±
10
±
8
±
8
±
5
±
2
±
2
60
60
60
60
60
60
60
60
60
60
60
60
60
60
60
60
60
60
60
60
60
60
60
60
60
60
60
60
60
60
60
60
Лист № 4
Всего листов 9
Определяемый
компонент
Диапазоны
измерений
Предел допускаемого
времени установления
показаний, Т
90
, с
Метанол (CH
3
OH)
Этанол (C
2
H
5
OH)
от 0 до 10 млн
-1
от 0 до 50 млн
-1
от 0 до 100 млн
-1
от 0 до 200 млн
-1
от 0 до 500 млн
-1
от 0 до 1000 млн
-1
от 0 до 10 млн
-1
от 0 до 50 млн
-1
от 0 до 100 млн
-1
от 0 до 200 млн
-1
от 0 до 500 млн
-1
от 0 до 1000 млн
-1
от 0 до 10 млн
-1
от 0 до 40 млн
-1
от 0 до 50 млн
-1
от 0 до 100 млн
-1
от 0 до 200 млн
-1
от 0 до 500 млн
-1
от 0 до 1000 млн
-1
от 0 до 1 %
Оксидуглерода
(CO)
Диоксидуглерода
(CO
2
)
Оксид-сульфид
углерода (COS)
Водород (H
2
)
от 0 до 5 %
от 0 до 1 млн
-1
от 0 до 50 млн
-1
от 0 до 100 млн
-1
от 0 до 500 млн
-1
от 0 до 1000 млн
-1
от 0 до 1 %
от 0 до 20 %
от 0 до 50 %
от 0 до 100 %
от 0 до 10 млн
-1
от 0 до 100 млн
-1
от 0 до 500 млн
-1
от 0 до 500 млн
-1
от 0 до 1000 млн
-1
от 0 до 5 %
от 0 до 50 %
от 0 до 100 %
Пределы
допускаемой
основной
приведенной
1)
погрешности, %
±
15
±
15
±
15
±
10
±
10
±
9
±
15
±
10
±
10
±
8
±
5
±
5
±
10
±
10
±
10
±
8
±
8
±
8
±
8
±
5
±
5
±
20
±
10
±
8
±
8
±
5
±
5
±
5
±
5
±
5
±
20
±
20
±
15
±
10
±
10
±
5
±
5
±
2
160
160
160
160
160
160
160
160
160
160
160
160
60
60
60
60
60
60
60
60
60
60
60
60
60
60
60
60
60
60
160
160
160
60
60
60
60
60
Лист № 5
Всего листов 9
Определяемый
компонент
Диапазоны
измерений
Предел допускаемого
времени установления
показаний, Т
90
, с
Вода (H
2
O)
Сероводород (H
2
S)
Формальдегид
(CH
2
O)
Хлороводород
(HCl)
Синильная кислота
(HCN)
Фтороводород (HF)
от 0 до 10 млн
-1
от 0 до 100 млн
-1
от 0 до 1000 млн
-1
от 0 до 1 %
от 0 до 15 %
от 0 до 20 %
от 0 до 30 %
от 0 до 40 %
от 0 до 5 млн
-1
от 0 до 10 млн
-1
от 0 до 50 млн
-1
от 0 до 100 млн
-1
от 0 до 200 млн
-1
от 0 до 500 млн
-1
от 0 до 1000 млн
-1
от 0 до 2000 млн
-1
от 0 до 5 %
от 0 до 1 млн
-1
от 0 до 10 млн
-1
от 0 до 50 млн
-1
от 0 до 100 млн
-1
от 0 до 500 млн
-1
от 0 до 1 млн
-1
от 0 до 5 млн
-1
от 0 до 10 млн
-1
от 0 до 50 млн
-1
от 0 до 100 млн
-1
от 0 до 500 млн
-1
от 0 до 1000 млн
-1
от 0 до 5000 млн
-1
от 0 до 10 млн
-1
от 0 до 50 млн
-1
от 0 до 100 млн
-1
от 0 до 500 млн
-1
от 0 до 1 млн
-1
от 0 до 5 млн
-1
от 0 до 10 млн
-1
от 0 до 20 млн
-1
от 0 до 50 млн
-1
от 0 до 100 млн
-1
от 0 до 200 млн
-1
Пределы
допускаемой
основной
приведенной
1)
погрешности, %
±
10
±
10
±
10
±
8
±
8
±
8
±
8
±
8
±
15
±
15
±
15
±
10
±
10
±
10
±
9
±
5
±
5
±
30
±
20
±
20
±
20
±
10
±
30
±
20
±
20
±
20
±
15
±
10
±
10
±
10
±
20
±
20
±
20
±
20
±
30
±
30
±
20
±
20
±
10
±
10
±
10
160
160
160
160
160
160
160
160
160
160
160
160
160
160
160
160
160
160
160
160
160
160
160
160
160
160
160
160
160
160
160
160
160
160
160
160
160
160
160
160
160
Лист № 6
Всего листов 9
Определяемый
компонент
Диапазоны
измерений
Предел допускаемого
времени установления
показаний, Т
90
, с
Закись азота (N
2
O)
от 0 до 20 млн
-1
от 0 до 50 млн
-1
от 0 до 100 млн
-1
от 0 до 200 млн
-1
от 0 до 500 млн
-1
от 0 до 1000 млн
-1
от 0 до 5000 млн
-1
от 0 до 5 %
от 0 до 1 млн
-1
от 0 до 10 млн
-1
от 0 до 50 млн
-1
от 0 до 100 млн
-1
от 0 до 500 млн
-1
от 0 до 1000 млн
-1
Аммиак (NH
3
)
Оксид азота (NO)
Диоксидазота
(NO
2
)
Кислород (O
2
)
от 0 до 1 %
от 0 до 10 %
от 0 до 10 млн
-1
от 0 до 20 млн
-1
от 0 до 25 млн
-1
от 0 до 50 млн
-1
от 0 до 100 млн
-1
от 0 до 500 млн
-1
от 0 до 1000 млн
-1
от 0 до 3000 млн
-1
от 0 до 1 %
от 0 до 10 млн
-1
от 0 до 20 млн
-1
от 0 до 25 млн
-1
от 0 до 50 млн
-1
от 0 до 100 млн
-1
от 0 до 250 млн
-1
от 0 до 500 млн
-1
от 0 до 1000 млн
-1
от 0 до 5000 млн
-1
от 0 до 10 млн
-1
от 0 до 100 млн
-1
от 0 до 1000 млн
-1
от 0 до 1 %
от 0 до 5 %
от 0 до 10 %
от 0 до 50 %
от 0 до 100 %
Пределы
допускаемой
основной
приведенной
1)
погрешности, %
±
10
±
10
±
10
±
8
±
8
±
8
±
5
±
5
±
20
±
20
±
10
±
10
±
10
±
10
±
5
±
5
±
15
±
10
±
10
±
10
±
10
±
8
±
8
±
5
±
5
±
15
±
10
±
10
±
10
±
10
±
8
±
8
±
5
±
5
±
15
±
10
±
9
±
5
±
3
±
2
±
2
±
2
60
60
60
60
60
60
60
60
160
160
160
160
160
160
160
160
60
60
60
60
60
60
60
60
60
60
60
60
60
60
60
60
60
60
60
60
60
60
60
60
60
60
Лист № 7
Всего листов 9
компонентизмерений
основной
Предел допускаемого
Пределы
ОпределяемыйДиапазоны
допускаемой
времени установления
приведенной
1)
показаний, Т
90
, с
погрешности, %
Диоксид серы от 0 до 1 млн
-1
±
20
160
(SO
2
)
от 0 до 10 млн
-1
±
10
160
от 0 до 20 млн
-1
±
10
160
от 0 до 100 млн
-1
±
10
160
от 0 до 200 млн
-1
±
10
160
от 0 до 500 млн
-1
±
8
160
от 0 до 1000 млн
-1
±
8
160
от 0 до 1 %
±
5
160
1)
Приведенная погрешность нормирована к верхнему значению диапазона измерений
Значение
Таблица 3 – Дополнительные метрологические характеристики
Наименование характеристики
Пределы допускаемой дополнительной погрешности при изменении температуры
окружающей среды в диапазонах от 5 до +15 ˚C включительно и от +25 до +40 ˚C
включительно, на каждые 10 ˚C, в долях от предела допускаемой основной
погрешности
±0,3
от +5 до +40
от 10 до 90
Значение
177×483×620
837×692×348
20
90
от 4 до 20
от 70 до 130
0,34
14400
Таблица 4 – Технические характеристики газоанализаторов
Наименование характеристики
Габаритные размеры(высота×ширина×длина), мм, не более, для:
- исполнение газоанализатора для монтажа в 19-дюймовую стойку
- исполнение газоанализатора для настенного монтажа
Масса, кг, не более, для:
- исполнение газоанализатора для монтажа в 19-дюймовую стойку
- исполнение газоанализатора для настенного монтажа
Токовый выходной сигнал, мА
Условия эксплуатации:
– температура окружающей среды, °C
– относительная влажность окружающего воздуха (без конденсации
влаги), %
– атмосферное давление, кПа
Расход газовой пробы, дм
3
/мин, не более
Время прогрева, с, не более
Степень защиты по ГОСТ 14254-2015:
для настенного монтажа
для монтажа в стойку
Маркировка взрывозащиты
Напряжение питания, В
Максимальная потребляемая мощность, Вт
Средняя наработка на отказ, ч
Срок службы, лет
IP 65
IP 21
1Ex px IIС T3 Gb X
от 110 до 230
500
50869
10
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации типографским способом.
Лист № 8
Всего листов 9
Комплектность средства измерения
Таблица 5 – Комплектность газоанализаторов
НаименованиеОбозначение
Газоанализаторы марки ProCeas® модели «ProCeas», «ProCeas LaserCEM»
Руководство по эксплуатации -
Методика поверкиМП-125/09-2019
Количество
1 шт.
1 экз.
1 экз.
Поверка
осуществляется по документу МП-125/09-2019 «Газоанализаторы марки ProCeas® моделей
«ProCeas» и «ProCeas LaserCEM». Методика поверки», утвержденному ООО «ПРОММАШ
ТЕСТ» 02 марта 2020 г.
Основные средства поверки:
- стандартные образцы состава газовых смесей ГСО 10706-2015, ГСО 10539-2014, ГСО
10534-2014,ГСО10538-2014,ГСО10531-2014,ГСО10530-2014,ГСО10545-2014,
ГСО 10546-2014
- рабочий эталон 1 разряда по Приказ Федерального агентства по техническому
регулированию и метрологии от «14» декабря 2018 г. № 2664. Государственная поверочная схема
для средств измерений содержания компонентов в газовых и газоконденсатных средах
(Генераторы газовых смесей ГГС мод. ГГС-Р, ГГС-Т, ГГС-К, ГГС-03-03 рег. № 62151-15);
- рабочий эталон 1 разряда в соответствии с Государственной поверочной схемой для
средств измерения влажности газов ГОСТ 8.547-2009 (Генератор влажного газа эталонный
«РОДНИК-4М» рег. 48286-11).
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и (или) в паспорт.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе
Нормативныеитехническиедокументы,устанавливающиетребованияк
газоанализаторам марки ProCeas® моделей «ProCeas» и «ProCeas LaserCEM».
Приказ Федерального агентства по техническому регулированию и метрологии от
14 декабря 2018 г. № 2664 Об утверждении государственной поверочной схемы для средств
измерений содержания компонентов в газовых и газоконденсатных средах
ГОСТ 8.547-2009 Государственная система обеспечения единства измерений (ГСИ).
Государственная поверочная схема для средств измерений влажности газов
ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические
требования
Техническая документация изготовителя фирмы «
AP2E» (DURAG GROUP), Франция
Изготовитель
Фирма «AP2E», Франция
Адрес: Les Méridiens, Bat A 240 Rue Louis de Broglie CS90537 13593 Aix en Provence
Cedex 03-France
Телефон: +33 (0) 442 61 29 40
Факс: +33 (0) 442 59 32 49
E-mail:
Web-сайт:
Лист № 9
Всего листов 9
Заявитель
Общество с ограниченной ответственностью «ДЮРАГ АйСиПи»
(ООО «ДЮРАГ АйСиПи»)
Адрес: 109428, г. Москва, Рязанский пр., д. 22, корп. 2, офис 608
Телефон/факс: +7 (495) 741-40-16
Web-сайт:
E-mail:
,
Испытательный центр
Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ»
(ООО «ПРОММАШ ТЕСТ»)
Адрес: 119530, г. Москва, Очаковское ш., д. 34, пом. VII, комн.6
Телефон: +7 (495) 775-48-45
E-mail:
Аттестат аккредитации ООО «ПРОММАШ ТЕСТ» по проведению испытаний средств
измерений в целях утверждения типа № RA.RU.312126 от 12.04.2017 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииА.В. Кулешов
М.п.« ___ » _______________ 2020 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 76196-19 | Газоанализаторы портативные | GX-3R | Фирма "Riken Keiki Co., Ltd.", Япония | 1 год | Перейти |
| 8026-80 | Газоанализаторы диэлькометрические | Озон-4 | Нет данных | Поверка при выпуске. МПИ устанавливается местными органами (ГОСТ 8.002-71) | Перейти |
| 45203-10 | Газоанализаторы | ФП22 | НП ОДО "Фармэк", Беларусь, г.Минск | 1 год | Перейти |
| 28679-05 | Газоанализаторы | ДАГ-510 | ООО "Дитангаз", г.Нижний Новгород | 1 год | Перейти |
| 20624-00 | Газоанализаторы | Инфракар М | ЗАО "Альфа-динамика Химавтоматика", г.Москва | 1 год | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
