ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Комплексы контроля температуры радиоэлектронные цифровые «RFSens BTC»
Назначение средства измерений
Комплексы контроля температуры радиоэлектронные цифровые «RFSens BTC» (далее по
тексту –комплексы)предназначеныдляконтролятемпературногорежимаработы
токопроводящихшин, контактныхсоединенийэлектроэнергетическогооборудования
подстанций и температуры поверхностей различных промышленных объектов, окружающего
воздуха, телекоммуникационного оборудования, систем вентиляции и кондиционирования.
Описание средства измерений
Комплексы состоят из набора беспроводных пассивных датчиков температуры
производстваООО НТЦ «РУСЬ»(далеепотексту–датчик)ирадиоэлектронного
высокочастотного считывающего устройства (далее – считыватель), устанавливаемого на
допустимом безопасном расстоянии от датчиков так, чтобы в зоне действия антенн считывателя
находилось от одного до трех датчиков.
Принцип действия комплексов основан на опросе по радиоэфиру (радиоканалу)
беспроводных пассивных датчиков считывателем, который формирует и передает через свои
антенны радиосигналы высокой частоты на беспроводные акустоэлектронные датчики,
установленные на допустимом безопасном расстоянии. Датчики принимают эти сигналы и
переотражают их обратно с информацией о своей температуре. Считыватель производит прием,
фильтрацию и обработку переотраженных сигналов датчиков, выделяет из них информацию об
измеренной температуре и передает ее по интерфейсу RS-485 в АСУ ТП пользователя или на
сервер в сети Internet.
Комплексы «RFSens BTC» выпускаются в исполнениях, различающихся по областям
применения, диапазону измеряемой температуры, наличию электромагнитного реле и внешних
антенн.
Комплексы «RFSens BTC» состоят из считывателей, антенн и пассивных беспроводных
акустоэлектронных датчиков температуры для применений как в закрытых отсеках и
помещениях, так и для применений на открытом воздухе.
Номенклатура считывателей, антенн считывателей и датчиков приведена в таблицах
1 – 3.
Общий вид комплексов приведен на рисунках 1-2. Схема подключения приведена на
рисунке 3. Опломбирование комплексов от несанкционированного доступа изготовителем не
предусмотрено.
Обозначение исполнений комплексов имеет следующую структуру, расшифровка
которой приведена в примере условного обозначения заказа.
Лист № 2
Всего листов 6
Пример условного обозначения комплексов при заказе с учетом номенклатуры:
ТМНВ. 405231.
ХХХ- ХХ ТУ 26.51.66- ХХХ 27412943-2019
Исполнение комплекса:
001 – «RFSens BTC»
Исполнение считывателя:
Нет – без выходных реле
01 – с выходными реле
02 – с интегрированной антенной
Исполнение комплекса
001 «RFSens BTC»
Год утверждения ТУ
Таблица 1 – Номенклатура считывателей
Обозначение (Шифр)Описание
RST404 Без выходных реле
RST404RС выходными реле
RST6514С интегрированной антенной
Таблица 2 – Номенклатура антенн считывателей
Обозначение (Шифр) Описание
RFA-ТВ4 Габаритные размеры, мм 112×95,5×31,5
RFA-ТВ5 Габаритные размеры, мм 100×130×44,3
Таблица 3 – Номенклатура датчиков
Обозначение (Шифр)Описание
SRT200RA
SRT200RB
SRT200RBB
SRT200RАА
SRT120SA
SRT120SВ
SRT120SBB
SRT120SAA
SRT150RG1MNLP
SRT150RA16MNLP
SRT150RA12MNLP
SRT150RA8MNLP
SRT150RA16MTLP
SRT150RA16MTLP
SRT150RA12MTLP
SRT150RA8MTLP
SRT120RMLTLP
SRT120RMLNLP
Прямой. Под болт М16
Г-образный. Под болт М16
Т-образный. Под болт М16
Угловой. Под болт М16
Прямой с полимерным покрытием антенны. Под болт М16
Г-образный с полимерным покрытием антенны. Под болт М16
Т-образный с полимерным покрытием антенны. Под болт М16
Угловой с полимерным покрытием антенны. Под болт М16
Прямой термостатируемый. Крепится нейлоновой стяжкой (хомутом)
Прямой термостатируемый. Под болт М16
Прямой термостатируемый. Под болт М12
Прямой термостатируемый. Под винт М8
Угловой термостатируемый. Под болт М16
Угловой термостатируемый. Под болт М16
Угловой термостатируемый. Под болт М12
Угловой термостатируемый. Под болт М8
Угловой с отражателем. На магнитном крепеже
Прямой с отражателем. На магнитном крепеже
Лист № 3
Всего листов 6

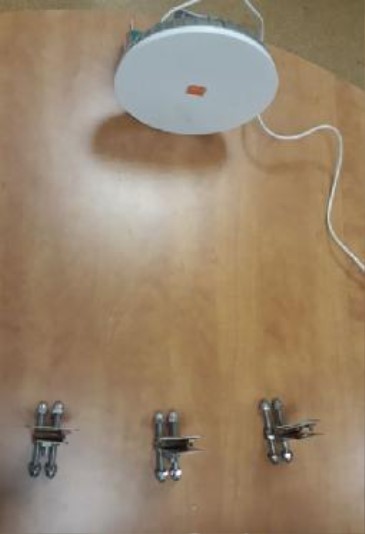

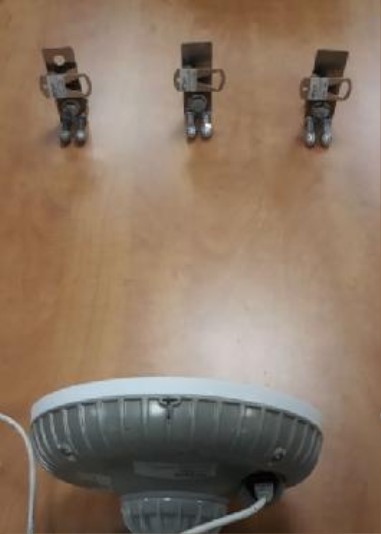

А) Комплекс «RFSens BTC» со считывателем RST6514R
Рисунок 1 – Комплексы контроля температуры радиоэлектронные цифровые
«RFSens BTC»

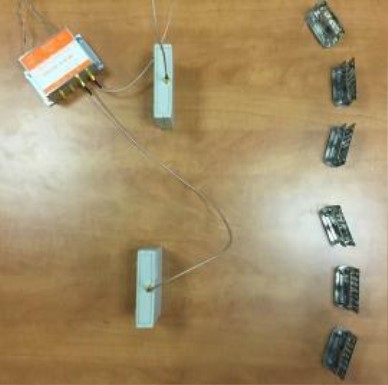

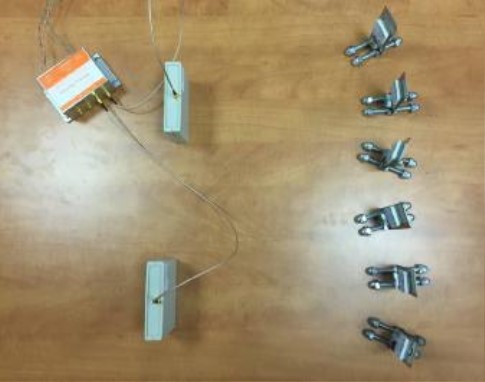

Б) Комплексы «RFSens BTC» со считывателем RST404R
Лист № 4
Всего листов 6

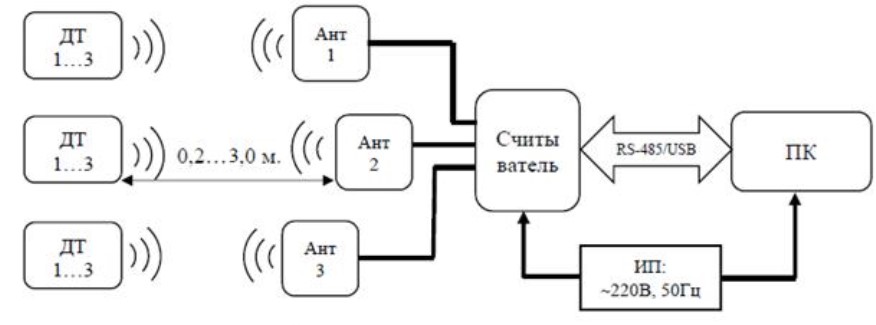

Рисунок 3 – Схема подключения комплексов «RFSens BTC»
Программное обеспечение
Программное обеспечение (ПО) состоит из внутреннего ПО, встроенного в считыватель,
и стандартного внешнего ПО, устанавливаемого на персональный компьютер, способное
работать с интерфейсом RS-485/USB (например, COM Port Toolkit, Realterm: Serial Terminal,
Terminal v1.9b, Termite 3.4).
Внутреннее ПО, встроенное в считыватель, является метрологически значимым.
Идентификационные данные программного обеспечения указаны в таблице 4.
Внешнее ПО устанавливается на персональном компьютере самостоятельно, находится в
общем свободном доступе и является метрологически незначимым.
Идентификационные данные (признаки)
Значение
Таблица 4 – Идентификационные данные внутреннего ПО считывателя
Идентификационное наименование ПО
Номер версии (идентификационный номер) ПО
Цифровой идентификатор ПО (контрольная сумма исполняемого кода)
Алгоритм вычисления цифрового идентификатора ПО
ВТC RST404
Не ниже 881
--
Конструкция считывателя исключает возможность несанкционированного влияния на
ПО и измерительную информацию.
Защита программного обеспечения от непреднамеренных и преднамеренных изменений
соответствует уровню «средний» согласно Р 50.2.077-2014.
Метрологические и технические характеристики
комплексов приведены в таблице 5.
Таблица 5 – Основные метрологические и технические характеристики комплексов
Наименование характеристикиЗначение
Диапазон измерений температуры, °Cот –40 до +120
Пределы допускаемой основной абсолютной погрешности измерений, °С
- в диапазоне от – 40 до 0 °С включ.;±4
- в диапазоне св. 0 до + 120 °С±2
Пределы допускаемой дополнительной погрешности измерений, в долях
от допускаемой основной погрешности:
- в диапазонах рабочих температур: до +15
о
С включ., и св. +25
о
С,
на каждые 10
о
С0,1
Лист № 5
Всего листов 6
от -40 до +120
до 80
Значение
от -20 до +50
до 80
75×65×150
120×300×300
Наименование характеристики
Рабочие условия эксплуатации:
- для датчиков
- температура окружающего воздуха,
о
С
- относительная влажность окружающего воздуха (без конденсации), %
- для считывателей
- температура окружающего воздуха,
о
С
- относительная влажность окружающего воздуха (без конденсации), %
Габаритные размеры, не более, мм
- для датчиков (ширина×высота×длина)
- для считывателей (ширина×высота×длина)
Масса, не более, кг
- для датчиков
- для считывателей
Рабочее расстояние между считывателем и датчиком, м
0,2
1,5
от 0,2 до 3,0
от 2400 до 2483
от 18 до 36
Рабочие радиочастоты, МГц
Напряжение питания считывателей, В
Выходной интерфейс считывателей
Устойчивость к механическим воздействиям по ГОСТ 22261-94
RS-485
Группа М6
Степень защиты по ГОСТ 14254-15
- для датчиков
- для считывателей
Средний срок службы, лет, не менее
Средняя наработка до отказа, ч
IP20/IP40/IP67
IP40/IP54
25
50000
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации и паспорта типографским способом.
Комплектность средства измерений
Комплект поставки комплексов приведен в таблице 6.
Наименование
Количество
1 шт.
Таблица 6 – Комплект поставки комплексов контроля температуры радиоэлектронных
цифровых «RFSens BTC»
Обозначение
«RFSens BTC»
Комплексы контроля температуры
радиоэлектронные цифровые в составе:
- Считыватель (см. таблицу 1)
- Антенна (см. таблицу 2)
- Датчик (см. таблицу 3)
Кабельная сборка RFC-SMA3
Кабель интерфейсный
Шкаф сбора и передачи данных
Упаковка
Руководство по эксплуатации
Паспорт
Методика поверки
ТМНВ.685671.034
ТМНВ.685612.032
--
ТМНВ.405231.001РЭ
ТМНВ.405231.001ПС
МП-ИНС-22/11-2019
В соответствии с заказом
1 шт.
В соответствии с заказом
1 шт.
1 экз.
1 экз.
1 экз.
Лист № 6
Всего листов 6
Поверка
осуществляется по документу МП-ИНС-22/11-2019 «Комплексы контроля температуры
радиоэлектронныецифровые«RFSensBTC».Методикаповерки»утвержденному
ООО «ИНЭКС СЕРТ» «20» ноября 2019 г.
Основные средства поверки:
- ТермометрсопротивленияплатиновыйвибропрочныйэталонныйПТСВ-9-2
(рег. № 65421-16);
- Измеритель температуры многоканальный прецизионный МИТ 8 модификации МИТ
8.03 (рег. № 19736-11).
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик, поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и (или) в паспорт.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к комплексам
контроля температуры радиоэлектронным цифровым «RFSens BTC»
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений
температуры
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов.
Общие технические условия
ТУ26.51.66-001–27412943–2019Комплексыконтролятемпературы
радиоэлектронные цифровые «RFSens BTC». Технические условия
Изготовитель
Научно-технический центр «Радиотехнических устройств и систем» с ограниченной
ответственностью (ООО НТЦ «РУСЬ»)
ИНН 7804287490
Адрес: 199178, г. Санкт-Петербург, Малый пр. В. О., д 54, корп.5, лит. П, пом. 6Н
Телефон: +7 (812) 703-89-39
Web-cайт:
E-mail:
Испытательный центр
Общество с ограниченной ответственностью «ИНЭКС СЕРТ» (ООО «ИНЭКС СЕРТ»)
Адрес: 125315, г. Москва, ул. Часовая, д.9А, помещение 27А
Телефон: +7 (495) 664-23-42
Web-сайт:
E-mail:
Аттестат аккредитации ООО «ИНЭКС СЕРТ» по проведению испытаний средств
измерений в целях утверждения типа № RA.RU.312302 от 14.09.2017 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииА.В. Кулешов
М.п.« ___ » _______________ 2020 г.
