Приложение к свидетельству № 76950
об утверждении типа средств измерений
Лист № 1
Всего листов 9
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Установки поверочные автоматизированные для счетчиков газа АПУ-Г
Назначение средства измерений
Установки поверочные автоматизированные для счетчиков газа АПУ-Г (далее —
установки) предназначены для воспроизведения и измерения объема газа.
Описание средства измерений
Принцип действия установок основан на сопоставлении результатов одновременных
измерений объема поверочной среды, воспроизводимого с помощью установок, поверяемым
расходомером-счетчиком и эталонным счетчиком газа, включенными последовательно в
измерительные магистрали.
В качестве эталонных счетчиков в составе установок могут применяться счетчики газа
роторные EFS-P, счетчики газа турбинные EFS-Т.
Установки состоят из следующих основных частей:
-
монтажных рам для крепления элементов установки;
-
измерительной части, состоящей из нескольких измерительных линий, включающих в
себя эталонные счётчики газа, измерительные каналы температуры, давления и
относительной влажности;
-
соединительных трубопроводов;
-
запорной арматуры (клапанов);
-
фильтров газа;
-
устройств управления и контроля положения запорной арматуры;
-
испытательного участка для установки поверяемого счётчика и подсоединения его к
установке;
-
устройств для задания потока рабочей среды (воздуходувки, преобразователи частоты,
запорная арматура);
-
блока электроники;
-
преобразователя разности давлений для контроля падения давления на поверяемом
счетчике газа (является дополнительным оборудованием);
-
модулей ввода данных с датчиков импульсов, преобразователей давления и
температуры,модулякоммутациивходныхсигналовсосчетчиковгазас
соответствующими каналами измерения установок;
-
системы электропитания установки (шкаф силовой);
-
устройств съёма сигналов с поверяемого счётчика;
-
пневматической системы (блок пневматики и система импульсных трубок);
-
реле давления для контроля давления в пневматической системе;
-
управляющего компьютера и монитора;
-
преобразователя интерфейса, обеспечивающего связь компьютера с остальными
элементами установки;
-
программного обеспечения;
-
принтера для получения протоколов и графиков поверки на бумажном носителе;
-
узла для поверки роторных счетчиков газа, монтируемых при поверке в вертикальном
положении;
-
системы обеспечения сжатым воздухом (является дополнительным оборудованием);
-
системы подготовки потока рабочей среды от высокочастотных колебаний;
-
системы защиты газовых счётчиков от пневматических ударов и превышения по
расходу;
-
комплекта сопроводительной документации.
Лист № 2
Всего листов 9
Устройства создания потока рабочей среды создают поток рабочей среды в установке,
который проходит последовательно через поверяемый счетчик и, в зависимости от значения
расхода, через один или несколько эталонных счетчиков. Измеряя давление, температуру и
время прохождения рабочей среды с помощью программного обеспечения установки
рассчитывается значение объема, которое сравнивается с показаниями поверяемых счетчиков.
Результаты испытаний заносятся в память компьютера и выводятся на печать в виде протокола.
Рабочая среда в установках АПУ-Г-110 циркулирует по замкнутому циклу. Установки
АПУ-Г-110/650М предназначены для применения в качестве мобильного рабочего эталонного
средства измерения и располагается в грузовом отсеке автомобиля. Установки модификаций
АПУ-Г-…-Т имеют в составе термостабилизирующие камеры.
Установки имеют модификации и исполнение, представленные в таблице 1.
Модификация
установки
Исполнение
АПУ-Г-105/6,0-Т
АПУ-Г-105/10
Установки для поверки бытовых счетчиков
АПУ-Г-110/650М
АПУ-Г-110/1000Б
АПУ-Г-110/1600Б
АПУ-Г-110/2500Б
Установки замкнутого цикла
АПУ-Г-011/650
АПУ-Г-011/1600
АПУ-Г-011/2500
АПУ-Г-011/6500
АПУ-Г-011/10000
Установки общепромышленного исполнения
Таблица 1 – Модификации и исполнение установок
Общий вид установок приведен на рисунках 1-3.
Пломбы предприятия – изготовителя наносятся способом давления на пломбы или путем
нанесения специальных наклеек в места, указанные на рисунке 4, для предотвращения
несанкционированного вмешательства.
Лист № 3
Всего листов 9

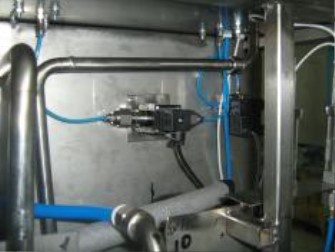

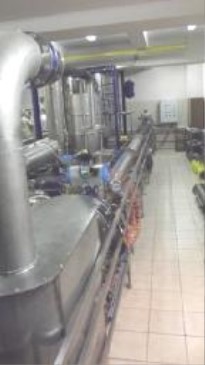

Рисунок 1 – Установка АПУ-Г-105Рисунок 2 – Установка АПУ-Г-011
и АПУ-Г-110

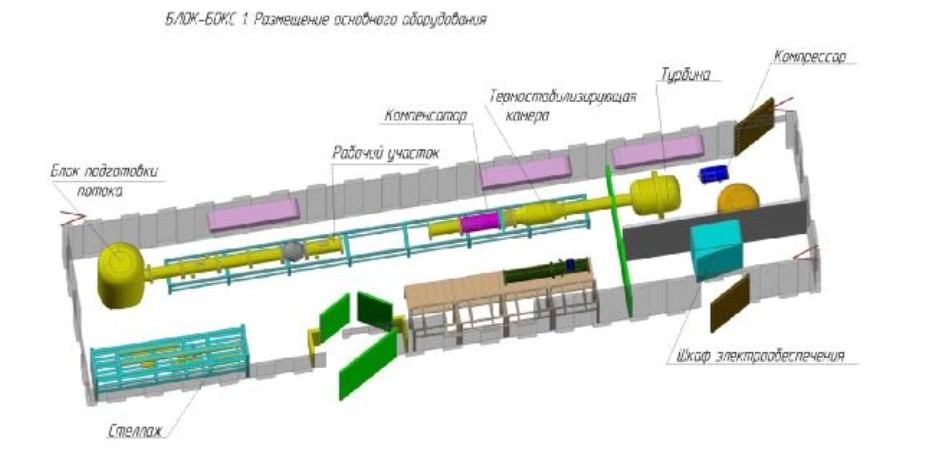

Рисунок 3 – Установка АПУ-Г-110/650М

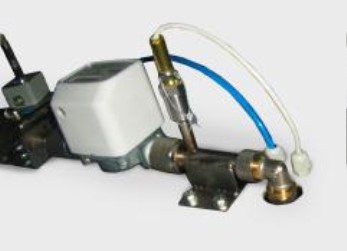

Рисунок 4 - Места пломбирования установок
Места установки пломб
Лист № 4
Всего листов 9
Программное обеспечение
Программное обеспечение (далее - ПО) установки по аппаратному обеспечению
является автономным и входит в состав системы контроля и управления установкой. Система
контроля и управления состоит из автоматизированного рабочего места (далее – АРМ)
оператора на базе персонального компьютера и шкафа управления. Персональный компьютер
АРМ оператора работает под управлением операционной системы Microsoft Windows XP.
Прикладным программным обеспечением АРМ оператора системы контроля и управления
является программа «ApuMath.dll», которая осуществляет управление функционированием
установки, контроль ее параметров во всех режимах работы, долговременное хранение данных
о типах средств измерений, результатах поверки, автоматическое формирование протоколов
поверки. Система контроля и управления поставляется с установленным и настроенным
программным обеспечением.
Идентификационные данные ПО приведены в таблице 2.
Значение
ApuMath.dll
АПУ-Г-105/6,0-T
10535
CRC 16
ApuMath.dll
АПУ-Г-105/10
33747
CRC 16
ApuMath.dll
АПУ-Г-110/650М
46080
CRC 16
ApuMath.dll
АПУ-Г-110/1000Б
50363
CRC 16
ApuMath.dll
АПУ-Г-110/1600Б
13784
CRC 16
ApuMath.dll
АПУ-Г-110/2500Б
44454
CRC 16
Таблица 2 − Идентификационные данные ПО
Идентификационные данные (признаки)
АПУ-Г-105/6,0-T
Идентификационное наименование ПО
Номер версии (идентификационный номер) ПО
Цифровой идентификатор (контрольная сумма)
Алгоритм вычисления цифрового идентификатора
АПУ-Г-105/10
Идентификационное наименование ПО
Номер версии (идентификационный номер) ПО
Цифровой идентификатор (контрольная сумма)
Алгоритм вычисления цифрового идентификатора
АПУ-Г-110/650М
Идентификационное наименование ПО
Номер версии (идентификационный номер) ПО
Цифровой идентификатор (контрольная сумма)
Алгоритм вычисления цифрового идентификатора
АПУ-Г-110/1000Б
Идентификационное наименование ПО
Номер версии (идентификационный номер) ПО
Цифровой идентификатор (контрольная сумма)
Алгоритм вычисления цифрового идентификатора
АПУ-Г-110/1600Б
Идентификационное наименование ПО
Номер версии (идентификационный номер) ПО
Цифровой идентификатор (контрольная сумма)
Алгоритм вычисления цифрового идентификатора
АПУ-Г-110/2500Б
Идентификационное наименование ПО
Номер версии (идентификационный номер) ПО
Цифровой идентификатор (контрольная сумма)
Алгоритм вычисления цифрового идентификатора
АПУ-Г-011/650
Идентификационное наименование ПО
Номер версии (идентификационный номер) ПО
Цифровой идентификатор (контрольная сумма)
Алгоритм вычисления цифрового идентификатора
ApuMath.dll
АПУ-Г-011/650
64401
CRC 16
Лист № 5
Всего листов 9
Значение
ApuMath.dll
АПУ-Г-011/1600
26229
CRC 16
ApuMath.dll
АПУ-Г-011/2500
16884
CRC 16
ApuMath.dll
АПУ-Г-011/6500
24042
CRC 16
Продолжение таблицы 2
Идентификационные данные (признаки)
АПУ-Г-011/1600
Идентификационное наименование ПО
Номер версии (идентификационный номер) ПО
Цифровой идентификатор (контрольная сумма)
Алгоритм вычисления цифрового идентификатора
АПУ-Г-011/2500
Идентификационное наименование ПО
Номер версии (идентификационный номер) ПО
Цифровой идентификатор (контрольная сумма)
Алгоритм вычисления цифрового идентификатора
АПУ-Г-011/6500
Идентификационное наименование ПО
Номер версии (идентификационный номер) ПО
Цифровой идентификатор (контрольная сумма)
Алгоритм вычисления цифрового идентификатора
АПУ-Г-011/10000
Идентификационное наименование ПО
Номер версии (идентификационный номер) ПО
Цифровой идентификатор (контрольная сумма)
Алгоритм вычисления цифрового идентификатора
ApuMath.dll
АПУ-Г-011/10000
2302
CRC 16
Уровень защиты ПО в соответствии с Р 50.2.077-2014 – высокий.
Метрологические и технические характеристики
Рабочая среда
от +10 до +30
от +15 до +25
Таблица 1 – Метрологические характеристики
Наименование характеристики
Значение
воздух при атмосферном
давлении
см. Таблица 3
110
от 1 до 6
±0,3
±0,25
±0,1
±0,1
±0,1
±0,01
Пределы измерений объемного расхода, м
3
/ч
Абсолютное давление рабочей среды, кПа, не более
Температура рабочей среды при относительной влажности от
30 до 80%, ˚С:
-
для установок модификации АПУ-Г-105/6,0-Т
-
для остальных модификаций
Количество применяемых эталонных счётчиков, штук
Пределы допускаемой относительной погрешности установок
при измерении объема рабочей среды, %
Пределы допускаемой относительной погрешности эталонных
счетчиков, %
Пределы допускаемой приведенной погрешности измерений
избыточного давления, % от верхнего предела измерений
первичного преобразователя давления
Пределы допускаемой приведенной погрешности измерений
атмосферного давления, % от верхнего предела измерений
первичного преобразователя давления
Пределы допускаемой абсолютной погрешности измерений
температуры, ˚С
Пределыдопускаемойотносительнойпогрешности
вычислений объема и объемного расхода, %
Пределы допускаемой относительной погрешности измерений
времени, %
Нестабильность воспроизведения расхода, % не более
±0,01
± 2,0
Лист № 6
Всего листов 9
от + 15 до + 25
от 30 до 80
от 84 до 106,7
Значение
220
±
22/380
±
38
50 ±1
см. Таблица 4
см. Таблица 5
см. Таблица 5
Таблица 2 – Технические характеристики
Наименование характеристики
Параметры электрического питания:
-
напряжение переменного тока, В
-
частота, Гц
Потребляемая мощность, кВ·А
Габаритные размеры, мм
Масса, кг
Условия эксплуатации:
-
температура окружающего воздуха, °С
-
относительная влажность воздуха, %
-
атмосферное давление, кПа
Средняя наработка на отказ, ч, не менее
Средний срок службы, лет, не менее
18000
10
Таблица 3 – Пределы измерений объемного расхода установок
МодификацияВерхний предел измерений,Нижний предел измерений,
установки м
3
/ч, не менее м
3
/ч, не более
АПУ-Г-105/6,0-Т60,016
АПУ-Г-105/10 10 0,05
АПУ-Г-110 /650М 650 0,1
АПУ-Г-110 /1000Б 1000 0,16
АПУ-Г-110 /1600Б 1600 0,25
АПУ-Г-110 /2500Б 2500 0,5
АПУ-Г-011/650 650 0,1
АПУ-Г-011/1600 1600 0,2
АПУ-Г-011/2500 2500 0,5
АПУ-Г-011/6500 6500 1,6
АПУ-Г-011/10000 10000 2,0
Таблица 4 – Потребляемая мощность установок
Максимальная потребляемая
Модификациямощность от сети переменного
установки тока 220 В не более,
кВ·А
АПУ-Г-105/6,0-Т1,0
Максимальная потребляемая
мощность от 3-х фазной сети
переменного тока 380 В не более,
кВ·А
0,3
АПУ-Г-105/101,00,3
АПУ-Г-110/650М2,06,0
АПУ-Г-110/1000Б2,0 11,0
АПУ-Г-110/1600Б2,0 25,0
АПУ-Г-110/2500Б2,0 35,0
АПУ-Г-011/6502,01,0
АПУ-Г-011/16002,06,0
АПУ-Г-011/25002,09,0
АПУ-Г-011/65002,0 19,0
АПУ-Г-011/100002,035,0
Лист № 7
Всего листов 9
Масса, кг,
не более
Модификация
Таблица 5 – Габаритные размеры и масса установок
Габаритные размеры
установки
Длина × Ширина × Высота, мм,
не более
АПУ-Г-105/6,0-Т 1200×600×1500
АПУ-Г-105/10 700×700×700
500
105
АПУ-Г-110/650М
АПУ-Г-110/1000Б
АПУ-Г-110/1600Б
АПУ-Г-110/2500Б
АПУ-Г-011/650
АПУ-Г-011/1600
АПУ-Г-011/2500
АПУ-Г-011/6500
АПУ-Г-011/10000
4000×600×1000 1500
7000×1000×1500 5000
8000×1000×2500 7500
10000×4000×2000 10000
5000×300×1000 1500
7000×900×3000 3000
10000×450×1600 5000
12500×500×2000 7500
15000×2000×2500 10000
Знак утверждения типа
наносится на табличку установки электрохимическим способом и на титульные листы
руководства по эксплуатации и паспорта типографским способом.
Комплектность средства измерений
1 шт.
1 экз.
1 экз.
1 экз.
1 компл.
Количество
Примечание
Исполнение по
заказу
потребителя
Таблица 6 – Комплект поставки установок.
Наименование
Установка поверочная автоматизированная для
счетчиков газа АПУ-Г (или АПУ-Г-105 или
АПУ-Г-110 или АПУ-Г-011)
Установка поверочная автоматизированная для
счетчиков газа АПУ-Г. Паспорт. 636128.325 ПС
Установка поверочная автоматизированная для
счетчиковгазаАПУ-Г.Руководствопо
эксплуатации. 636128.325 РЭ
Инструкция. ГСИ.Установкаповерочная
автоматизированная для счетчиков газа АПУ-Г.
Методика поверки МП 1002-13-19
Комплект эксплуатационной документации на
составные части установки
Поверка
осуществляется по документу МП 1002-13-19 «Инструкция. ГСИ. Установки поверочные
автоматизированные для счетчиков газа АПУ-Г. Методика поверки», утвержденному
ФГУП «ВНИИР» 10.08.2019 г.
Основные средства поверки:
-
Государственный первичный эталон единиц объемного и массового расходов газа
ГЭТ 118-2017 в соответствии с Приказом Росстандарта №2825 от 29.12.2018, диапазон
воспроизведения единиц объемного расхода газа от 0,003 до 16000 м
3
/ч, СКО от 0,01 до 0,03,
НСП от 0,05 до 0,12, расширенная неопределенность при коэффициенте охвата k=2 от 0,06 до
0,11%.
-
измеритель влажности и температуры ИВТМ-7 (регистрационный номер 71394-
18), диапазон измерений относительной влажности от 0 % до 99 %, диапазон измерений
температуры от минус 20 °С до 60 °С, диапазон измерений давления от 630 до 790 мм рт.ст.;
Лист № 8
Всего листов 9
-
мегомметр ЭС0210/1 (регистрационный номер 66449-14), пределы измерения от 5
до 1000 МОм, напряжение (500±50)В, класс точности 2,5;
-
манометр избыточного давления МП4У (регистрационный номер 10135-85),
диапазон измерения от 0 до 0,16 МПа, класс точности 1,5;
-
портативный калибратор давления и электрических сигналов Beamex MC6
(регистрационный номер 52489-13), измерение/генерирование частотных сигналов;
-
термометр сопротивления платиновый, эталонный ПТСВ-11-3 (регистрационный
номер 65421-16), диапазон измерений температуры от минус 50 °С до 450 °С, 3-го разряда;
-
мультиметр многоканальный прецизионный ЭЛМЕТРО-Кельвин, погрешность
измерения температуры ± 0,015 °С(регистрационный номер 47848-11);
-
криостатТермотест-05-02(регистрационныйномер39300-08),диапазон
поддержания температур от минус 80 °С до 30 °С, нестабильность поддержания установленной
температуры, ±0,02°С;
-
термостатТермотест-150(регистрационныйномер39300-08),диапазон
поддержания температур от 20 °С до 150 °С, нестабильность поддержания установленной
температуры, ±0,02°С.
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке установки.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к установкам
поверочным автоматизированным для счетчиков газа АПУ-Г
Приказ Росстандарта от 29.12.2018 № 2825 Об утверждении Государственной
поверочной схемы для средств измерений объемного и массового расходов газа
ТУ 4213-218-83603664-2018 Установки поверочные автоматизированные для счетчиков
газа АПУ-Г. Технические условия
Изготовитель
Общество с ограниченной ответственностью «ПК Энергоучет»
(ООО «ПК Энергоучет»)
ИНН 3123177998
Адрес: 308519, Белгородская обл., Белгородский район, пос. Северный, ул. Березовая,
д.1/11
Телефон/факс: +7 (4722) 20-25-87, 20-25-88
E-mail:
Web-сайт:
Лист № 9
Всего листов 9
Испытательный центр
Всероссийскийнаучно-исследовательскийинститутрасходометрии–филиал
Федеральногогосударственногоунитарного предприятия «Всероссийский научно-
исследовательский институт метрологии им. Д.И. Менделеева»
(ВНИИР – филиал ФГУП «ВНИИМ им. Д.И. Менделеева»)
Адрес: 420088, Республика Татарстан, г. Казань, ул. 2-я Азинская, д. 7 «а»
Телефон: +7 (843) 272-70-62
Факс: +7 (843) 272-00-32
Web-сайт:
E-mail:
Аттестат аккредитации ВНИИР – филиала ФГУП «ВНИИМ им. Д.И. Менделеева» по
проведению испытаний средств измерений в целях утверждения типа № RA.RU.310592
от 24.02.2015 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииА.В. Кулешов
М.п.« ___ » _______________ 2020 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
