ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Системы автоматизированные управления энергоснабжением «ЭЛАР-Э»
Назначение средства измерений
Системы автоматизированные управления энергоснабжением «ЭЛАР-Э» (далее – систе-
мы) представляют собой программно-технические комплексы, предназначенные для измери-
тельных преобразований сигналов силы и напряжения постоянного электрического тока, сигна-
лов от термопар и термопреобразователей сопротивления, датчиков давления, уровня, расхода,
а также сигналов частоты переменного электрического тока, приема и обработки дискретных
сигналов, формирования управляющих аналоговых сигналов силы постоянного электрического
тока и дискретных сигналов по командам оператора и по алгоритмам управления на основе из-
мерений параметров технологических процессов энергообеспечения
Описание средства измерений
Системы предназначены для автоматизированного контроля и оперативного управления
оборудованием, объектами и системами энергообеспечения (электроснабжения, теплоснабже-
ния, водоснабжения, водоотведения) производственно-технологических объектов, а также осу-
ществления технического учёта энергоресурсов.
Системы являются проектно-компонуемыми средствами измерений и могут изготавли-
ваться в различных модификациях, в зависимости от особенностей автоматизируемого объекта.
Измерительные каналы (ИК) системы в общем случае состоят из:
- промежуточных измерительных преобразователей, указанных в таблице 2 и осуществ-
ляющих преобразования входных сигналов и гальваническую развязку входных цепей ком-
плексов от внешних первичных измерительных преобразователей (наличие промежуточных из-
мерительных преобразователей в ИК определяется для каждого конкретного исполнения, до-
пускается исполнение ИК без промежуточных измерительных преобразователей);
- контроллеров с аналоговыми модулями ввода/вывода, указанных в таблице 1 и реали-
зующих аналого-цифровое и цифро-аналоговое преобразование;
- автоматизированное рабочее место (АРМ) оператора, предназначенного для выполне-
ния функций представления оперативной и архивной информации о работе технологического
оборудования, а также функций задания режимов и параметров работы оборудования.
Перечень ИК и состав ИК системы определяется заказом.
Лист № 2
Всего листов 11
Модули ввода/вывода
Таблица 1 – Перечень применяемых контроллеров с модулями аналогового ввода/вывода
Номер в
Федераль-
Наименование и тип
аналоговых сигналов
Изготовительном инфор-
мационном
25179-08
45389-10
62240-15
Контроллеры програм-
ST-3218, ST-3234, ST-3424,
Фирма "GE
Фирма «Siemens
AG», Германия
фонде
1234
Контроллеры програм-МАЦП-03-08,
мируемые ЭЛПК-03МАЦП-03-16ООО
Контроллеры програм- IF-1k, IOA-4k (Кроме входно- внедренческая
мируемые ЭЛПК-04го сигнала RTD – 100П)фирма
Контроллеры програм- IA-4k42-М, IA-8k42-М,
"ЭЛНА", г.Москва
мируемые ЭЛПК-04-М OА-4k42-М, IF-3k
IC200ALG240, IC200ALG331
IC695ALG106, IC695ALG112
IC694ALG390, IC694ALG391
IC695ALG600, IC695ALG608
IC695ALG616, IC695ALG626
IC695ALG628, IC694ALG390
IC694ALG391, ST-3114,
мируемые логические
ST-3118, ST-3134, ST-3214,
Intelligent Platforms,60445-15
GE IP
ST-3428, ST-3444, ST-3524,
Inc.",
США
ST-3544, ST-3624, ST-3644,
ST-3702, ST-3704, ST-3708,
ST-4112, ST-4114, ST-4212,
ST-4214, ST-4422, ST-4424,
ST-4491, ST-4522, ST-4622,
ST-4911
Simatic S7-300 с модулями:
6ES7 331-7NF0x-хххх
6ES7 331-7NF1x-xxxx
6ES7 331-7RD0x-xxxx
Контроллеры програм-6ES7 331-7SF0x-xxxx
мируемые Simatic S7-6ES7 331-7SF0x-xxxx15772-11
3006ES7 331-7PE1x-xxxx
6ES7 332-7ND0x-xxxx
6ES7 336-4GE0x-xxxx
1)
FM 355С2
1)
6ES7 355-2CH0x-xxxx
1)
САТЕЛЛИТ
О «НПА В
Контроллеры
ВТИ-32
ОО
Реалтайм»
ира
63120-16
г. Москва
Контроллеры на основеФирма "Schneider
измерительных моду- 5209, 5232 Electric SA", Фран-56993-14
лей SCADAPackция
530E и 535E
Контроллеры(Кроме преобразования циф-Фирма "Schneider
SCADAPack 530E ирового кода в сигнал силы по-Electric Industries64980-16
535E стоянного тока в диапазонах SAS", Франция
от 0 до 20 мА, от 4 до 20 мА)
Лист № 3
Всего листов 11
мируемые TRI-GP
USA, Inc.", США
71322-18
TREI-5B
тока и напряжения
ЗАО ПК "Пром-
контроллер"
Fastwel I/O
ИК3.16)
ЗАО "НПФ "ДО-
Продолжение таблицы 1
1234
Контроллеры отказо-
устойчивые програм-3382S2
Фирма "Schnei
d
er
51698-12
Контроллеры отказо-
Electric Systems
устойчивые програм-3381, 338220908-12
мируемые TRIDENT
Контроллеры измери-ADAM-3600-С2G,Фирма "Advantech
тельные ADAM-3600 ADAM-3617 Co., Ltd."
Каналы аналогового ввода то-
ка и напряжения (кроме кана-
лов AI-0-20mA-LI, AI-4-20mA-
LI, AI-0-20mA-NI, AI-4-20mA-
NI, AI-0-5mA-N, AI-0-5mA-
NM)
Устройства программ-
Каналы аналогового вывода
ного управления
Каналы TR-50PT, T4-50PT,
АО "ТРЭИ"31404-08
TR-100PT, T4-100PT, TR-
50PTA, T4-50PTA, TR-
100PTA, T4-100PTA, TR-
50PTC, T4-50PTC, TR-100PTC,
T4-100PTC, TR-100N, T3-
100N, T4-100N, TR-100N-M
Контроллеры много-
функциональныеМФК3000, МФК150045216-10
МФК3000, МФК1500
Системы интеллекту-
альных модулейТЕКОНИКЗАО "ТеконГруп"63338-16
ТЕКОНИК
Тракты измерения постоянно-
го тока,
Тракты измерения постоянно-
го напряжения
Тракты измерения сигналов
Системы ввод
а-в
ывода
термопар (кроме ИК3.12,
распределенные
Тракты измерения сигналовЛОМАНТ"
34291-07
термометров сопротивления
(кроме ИК4.16)
Тракты измерения частоты
(кроме ИК6.4, ИК6.6)
Тракты генерации силы по-
стоянного тока
1)
только для входных сигналов в диапазоне от 0 до 10 В, термопар типа B, E, J, K, R,
S, и термопреобразователей сопротивления Pt100
Лист № 4
Всего листов 11
61348-15
59512-14
32483-09
22152-07
49765-12
56372-14
65317-16
22676-17
Таблица 2 – Перечень применяемых измерительных преобразователей
Наименование и типМодельИзготовитель
Номер в
Федераль-
ном инфор-
мационном
фонде
4
ЛПА-151
пасности НБИ
БИА-101
ООО "Ленпромав-
томатика",
123
Преобразователи тем-
пературы вторичные
«Барьер искробезо-
пасности ЛПА-151»
Барьеры искробезо-
НБИг. С.-Петер
б
ург
Z7**,
Z8**,
Z9**
IM, IMS, MK
Серия IM35, Серия IM43,
Германия
(кроме диапазонов измерения
Ni1000)
мерительные MCR-FLCo. KG",
Барьеры искробезо-
пасности БИА-101
Фирма "Pepperl +
Fuchs Pte, Ltd.",
Барьеры искрозащитыСингапур
серии Z Фирма "Pepperl +
Fuchs Pte, Ltd.",
Германия
Серия IM31
(кроме IM31-11Ex-U,
Преобразователи из-
IM31-22Ex-U), Серия
I
M33,
Фирма "Hans Turck
мерительные серий
Серия
I
M21,
I
M36-22E
x-
I,
GmbH & Co. KG",
IM36-22Ex-U,
IMS-AI-UNI/24VDC,
IMS-AI-DLI-22-DLI/L
MCR-FL
Фирма "Phoenix
Преобразователи из-
термопреобразователей сопро-
Contact GmbH &
тивления Pt500, Pt1000 и Ni500,
Германия
Преобразователи из-
искрозащиты)
(S), ТПР (B ;
ООО НПП "ЭЛЕ-
Преобразователи из-
мерительные модуль-
ные ИПМ 0399
ЭЛЕМЕР-БРИЗ 420-Ех,
ЭЛЕМЕР-БРИЗ 420Р-Ех (кроме
индекса заказа С),
ЭЛЕМЕР-БРИЗ ТМ1-Ех
мерительные (барьеры
(1. кроме диапазонов
)
50М, ТПП
МЕР", г. Москва
2. диапазоны ТВР (А-1) по ин-
дексу заказа А,
3. все остальные диапазоны по
индексу заказа А, В)
ИПМ 0399 (только для диапа-
зонов измерения силы постоян- ООО НПП "ЭЛЕ-
ного тока, напряжения посто- МЕР", г. Москва
янного тока
Лист № 5
Всего листов 11
Фирма
"Phoenix
Contact GmbH
& Co. KG",
Германия
55661-13
43742-15
72891-18
74888-19
ООО НПФ
"КонтрАвт"
23546-12
ООО "Фирма
"Алекто-
Электроникс",
г. Омск
18536-09
Фирма
"Advantech Co.,
Ltd."
22908-14
Фирма "ICP
DAS Co., Ltd."
70883-18
3
4
Преобразователи
измерительные се-
рии MACX
тельные норми-
КА50ХХЕх
сопротивление-ток
ния ТС)
Модули аналого-
вые I-7000, М-7000,
tM, I-8000, I-87000,
I-9000, I-9700, ET-
7000, PET-7000,
ET-7200, PET-7200
Продолжение таблицы 2
12
MACX MCR-UI-UI(-UP) (-SP) (-NC),
MACX MCR (-EX)-SL-RPSSI-I(-SP),
MACX MCR (-EX)-SL-RPSSI-2I(-SP),
MACX MCR (-EX)-SL-RPSS-2I-2I(-SP),
MACX MCR (-EX)-SL-RPSSI-I(-UP)(-SP),
MACX MCR (-EX)-SL-IDSI-I(-SP),
MACX MCR (-EX)-T-UIREL-UP(-SP)(-C),
MACX MCR (-EX)-T-UI-UP (-SP)(-C),
MACX MCR (-EX)-SL-TC- I(-NC),
MACX MCR (-EX)-SL-RTD-I(-SP)(-NC)
ПреобразователиНПСИ (только для преобразователей ба-
сигналов НПСИ зовых модификаций)
Преобразователи
сигналов измери-
НПСИ серии NNN (только для преобра-
рующие НПСИ се-
зователей базовых модификаций)
рии NNN
Барьеры искробе-
зопасности
,
КА50ХХЕх, КА51ХХЕх
КА51ХХЕх
Преобразователи
Модификации ПСТ-b-Pro, ПСТ-d-Pro
измерительные
(при 3-х, 4-х проводной схеме подключе-
ПСТ
Преобразователи
измерительные
частоты перемен-E858A, E858B, E858C
ного тока E858A,
E858B, E858C
Преобразователи модули 5013, 5017, 5017H, 5017 UH,
измерительные 5017P, 5017 P (кроме диапазонов (-
ADAM20…20) мА, (4…20) мА),
серии 5000 5018, 5018P, 5080, 5081
Модули серий I-7000, M-7000 (кроме M-
7004, I-7012F, I-7012FD, I-7017F, I-
7017FC, I-7017RC, M-7017RC, I-7017RC,
M-7017RC, I-7017FC, I-7018BL)
Модули серии tM (кроме tM-TH8);
Модули серий I-8000. I-87000 (кроме I-
8024, I-8024-G, I-8024W, I-87004W, I-
87017W-RMS, I-8024, I-8024-G, I-8026W);
Модули серий I-9000, I-97000;
Модули серий ET-7000, PET-7000, ET-
7200
Лист № 6
Всего листов 11
Система обеспечивают выполнение следующих основных функций:
- измерение, оперативный контроль технологических параметров, управление техноло-
гическим оборудованием объектов энергоснабжения объекта автоматизации (ОА), выполнение
противоаварийных защит и блокировок в системе электроснабжения ОА, архивирование значе-
ний параметров и событий;
- технический учет и диспетчеризацию отпускаемого и потребляемого объема воды в
системах водоснабжения и канализации объекта автоматизации, оперативный контроль, архи-
вирование текущих, суммарных и усредненных значений технических параметров воды;
- технический учет и диспетчеризацию отпускаемой или потребляемой тепловой энергии
и теплоносителя в открытых и закрытых водяных и паровых системах теплоснабжения и систе-
мах теплопотребления, подключённых по зависимой или независимой схеме присоединения к
тепловой сети, и оперативный контроль, архивирование текущих, суммарных и усредненных
значений теплофизических параметров теплоносителей;
- технический учёт производимой, распределяемой и потребляемой электроэнергии (ак-
тивной и реактивной составляющей) и режимных параметров электрической сети, а также опе-
ративный контроль, архивирование текущих, суммарных и усредненных значений параметров
энергоснабжения/энергопотребления;
- технический учет и диспетчеризацию распределяемого природного газа на собственные
нужды объекта автоматизации, топливного газа котельных, а также оперативный контроль и
архивирование текущих, суммарных и усредненных значений их технических параметров;
- телеизмерение и телесигнализацию технологических параметров, оперативный кон-
троль и архивирование их текущих, суммарных и усредненных значений, дистанционное
управление исполнительными механизмами объекта автоматизации.
Защита от несанкционированного доступа к внутренним частям системы обеспечивается
путем идентификации пользователя прикладного ПО и закрытия дверей шкафов на встроенный
замок.

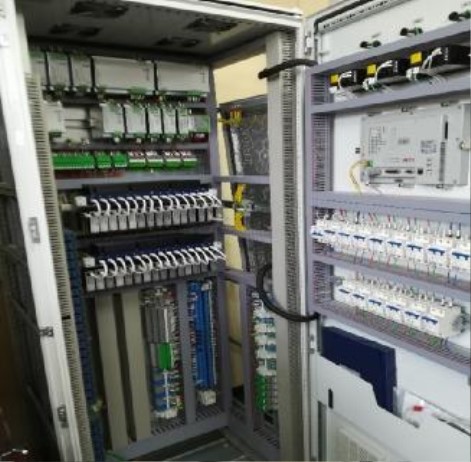

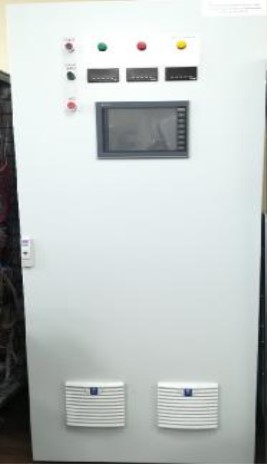

Внешний вид системы приведен на рисунке 1.
Рисунок 1 – Внешний вид системы
Пломбирование системы возможно по требованию заказчика.
Лист № 7
Всего листов 11
Программное обеспечение
Программное обеспечение системы состоит из:
- программного обеспечения АРМ:
- базовое программное обеспечение АРМ;
- системное программное обеспечение АРМ;
- встроенное программное обеспечение АРМ.
- программного обеспечения сервера:
- базовое программное обеспечение сервера;
- системное программное обеспечение сервера;
- встроенное программное обеспечение сервера.
- программного обеспечения панели резервного управления (ПРУ):
-
базовое программное обеспечение ПРУ;
- системное программное обеспечение ПРУ;
- встроенное программное обеспечение ПРУ.
- программного обеспечения программируемого логического контроллера (ПЛК):
- базовое программное обеспечение ПЛК;
- системное программное обеспечение ПЛК;
- встроенное программное обеспечение ПЛК.
Программное обеспечения АРМ, серверов и программное обеспечение ПРУ выполняет
функции диспетчеризации и отображения информации.
Базовое и системное программное обеспечение ПЛК выполняет функции управления
контроллером и реализации технологических алгоритмов.
Базовое и системное программное обеспечение АРМ, ПЛК, сервера и программное
обеспечение ПРУ, относится к автономной части ПО и является метрологически незначимой
частью ПО.
Встроенная (метрологическая значимая) часть ПО является фиксированной и может
быть изменена только на заводе-изготовителе, при этом уровень защиты ПО от преднамеренно-
го и непреднамеренного доступа «высокий» в соответствии с Р 50.2.077-2014. Автономная
часть ПО устанавливается на контроллер, сервер, ПРУ и АРМ оператора и является метрологи-
чески незначимой. Уровень защиты метрологически незначимой части ПО – автономной части
ПО, от преднамеренного и непреднамеренного доступа «низкий» в соответствии с Р 50.2.077-
2014.
Идентификационные данные автономной части ПО (ПЛК) приведены в таблице 3.
Идентификационные данные автономной части ПО (АРМ, сервера и ПРУ) приведены в
таблице 4.
ISaGRAF
Значение
Идентификационн
Таблица 3 – Идентификационные данные автономной части ПО (ПЛК)
Идентификационные
данные (признаки)
наименование ПО
ое
«ЭЛАР- CoDeS MasterP
Step7 PCS7
TRACE
ПРО»ySLCMODE
Proficy
Machine
Edition
9.0
8.0
Номер версии (иден-
тификационный но-
мер ПО), не ниже2.323.52.55.05.06.09
Цифровой иденти-
фикатор ПОотсутствует
Лист № 8
Всего листов 11
EasyBui
lder Pro
Значение
Maste SCADA Platin
hSCADA GEN
Citect
5.0
Значение
катор ПО
Таблица 4 – Идентификационные данные автономной части ПО (АРМ, сервера и ПРУ)
Идентификационные
данные (признаки)
ИдентификационноеSCA
наименование ПО
rScad TRACE um- WinCC
I
nTouc Сириус
DA
SCA
aMODERT
E
S
IS
DA
Номер версии (иден-
тификационный но-
мер ПО), не ниже3.96.092.06.09.02.09.07.0
Идентификационные
данные (признаки)
Цифровой идентифи-
от
с
утст
ву
ет
Метрологические и технические характеристики
Метрологические характеристики ИК системы приведены в таблице 5.
выходных
сигналов
Пределы
приведенной
погрешности,
±, %
изменения
от 4 до 20 мА16 бит
от
Cu50, Cu100
Ni100 (α=0,00617);
термопреобразователей
(α=0,00428); Ni50,
сопротивления
диапазоны
в
соответствии с
ГОСТ 6651-2009
Таблица 5 – Метрологические характеристики ИК системы
ДиапазонПределы
измерений/воспроизведений допускаемой
дополнительной
приведенной
1)
допускаемой
погрешности от
Наименование ИК
основной
1)
температуры
входных сигналов окружающей среды
в пределах рабочих
условий
применения на
каждые 10 ºС,
±, %
12345
ИК измерения сигналов
силы постоянного тока
ИК воспроизведения0,20,1
сигналов силы 16 бит от 4 до 20 мА
постоянного тока
Термопары типа K, J,
E, T, N, R, S, B, A-1,
ИК измерения сигналовA-2, A-3, L, M
от термопар
2)
диапазоны в
соответствии с
ГОСТ Р 8.585-2001
Pt50, Pt100
(α=0,00385); 50П,16 бит0,20,1
ИК измерения сигналов
100П
(α
=0,00391);
Лист № 9
Всего листов 11
постоянного
от 0 до 5 В
Продолжение таблицы 5
12345
ИК измерения сигналов
напряжения
от 0 до 10 В16 бит0,20,1
электрического тока
от -10 до +10 В
ИК измерения сигналов
частоты переменногоот 1 до 16 кГц32 бит0,20,1
тока
1)
За нормирующее значение принимается разность между верхним и нижним
пределами диапазона измерений (диапазон измерений для конкретной системы может быть
любым в пределах диапазона измерений, указанного в данной таблице, в зависимости от
заказа);
2)
Пределы погрешности ИК измерения сигналов от термопар нормированы с учетом
погрешности канала компенсации температуры холодного спая термопар.
Таблица 6 - Технические характеристики системы
Наименование характеристикиЗначение
Нормальные условия применения:
-температура окружающей среды,
°
Сот +15 до +25
- относительная влажность, %, не более 80
- атмосферное давление, кПаот 84 до 107
Рабочие условия применения:
-температура окружающей среды,
°
Сот +5 до +50
- относительная влажность, %, не более 80
- атмосферное давление, кПаот 84 до 106,7
Параметры основного электрического питания:
- напряжение переменного тока, В
- частота переменного тока, Гц50±1
Срок службы, лет, не менее 15
Примечание - Габаритные размеры, масса и потребляемая мощность каждой сбороч-
ной единицы, входящей в состав системы зависят от конкретного исполнения системы при-
менительно к конкретному объекту автоматизации
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации типографским способом.
Комплектность средства измерений
АСУ Э «ЭЛАР-Э»
Обозначение
Количество
1 комплект
Таблица 7 – Комплектность системы
Наименование
Система автоматизированная управления энерго-
снабжением «ЭЛАР-Э»
Комплект ЗИП
Комплект эксплуатационной документации со-
гласно ведомости эксплуатационных документов
-
-
Определяется заказом
1 комплект
Поверка
осуществляется по документу МИ 2539-99 «ГСИ. Измерительные каналы контроллеров, изме-
рительно-вычислительных, управляющих, программно-технических комплексов. Методика по-
верки».
Лист № 10
Всего листов 11
Основные средства поверки:
- калибратор универсальный Н4-7, регистрационный номер в Федеральном информаци-
онном фонде по обеспечению единства измерений 22125-01;
- мультиметр цифровой прецизионный 8508A, регистрационный номер в Федеральном
информационном фонде по обеспечению единства измерений 25984-08;
- калибратор многофункциональный MC5-R, регистрационный номер в Федеральном
информационном фонде по обеспечению единства измерений 22237-08;
- магазин сопротивлений МСР-60М, регистрационный номер в Федеральном информа-
ционном фонде по обеспечению единства измерений 2751-71.
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к системам авто-
матизированным управления энергоснабжением «ЭЛАР-Э»
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов.
Общие технические условия
ГОСТ 26.011-80 Средства измерений и автоматизации. Сигналы тока и напряжения элек-
трические непрерывные входные и выходные
ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля.
Trial технические требования и методы испытаний
ГОСТ Р 8.585-2001 ГСИ. Термопары. Номинальные статические характеристики преоб-
разования
ТУ 4252-014-17478251-14 Автоматизированная система управления энергоснабжением
на базе программно-технического комплекса «ЭЛАР-Э»
Изготовитель
Общество с ограниченной ответственностью внедренческая фирма «ЭЛНА»
(ООО внедренческая фирма «ЭЛНА»)
ИНН 7718064370
Юридический адрес: 123290, г. Москва, Тупик Магистральный 1-й, д. 5А, эт. 4, блок С,
офис 402
Адрес: 121170, г. Москва, Кутузовский пр-т, д. 36, стр. 41
Телефон: (499) 643-86-62
Web-сайт:
E-mail:
Лист № 11
Всего листов 11
Испытательный центр
Федеральноегосударственноеунитарноепредприятие«Всероссийскийнаучно-
исследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д. 46
Телефон: (495) 437-55-77
Факс: (495) 430-57-25
Web-сайт:
E-mail:
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измере-
ний в целях утверждения типа № 30004-13 от 29.03.2018 г.
