Видеоэндоскопы измерительные EFER ARGUS 900, ГРСИ 77934-20
Номер госреестра:
77934-20
Наименование СИ:
Видеоэндоскопы измерительные
Обозначение типа:
EFER ARGUS 900
Производитель:
Фирма "EFER Endoscopy", Франция
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
24.03.2025
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 76945
об утверждении типа средств измерений
Лист № 1
Всего листов 4
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Видеоэндоскопы измерительные EFER ARGUS 900
Назначение средства измерений
Видеоэндоскопы измерительные EFER ARGUS 900 (далее – видеоэндоскопы) предна-
значены для измерений линейных размеров поверхностных дефектов типа трещин, забоин, про-
гаров, коррозии при проведении визуального обследования объектов и деталей в труднодоступ-
ных местах различных механизмов, машин и оборудования.
Описание средства измерений
В видеоэндоскопах используется стереоскопический принцип трехмерных измерений
дефектов в широком диапазоне углов обзора. Суть метода заключается в съемке объектов под
разными углами с помощью двух камер, расположенных на оптическом адаптере на одной ли-
нии на известном расстоянии (база) друг от друга. На полученных изображениях (от обеих ка-
мер) оператор выделяет тождественные точки объекта измерения. База соотносится с выделен-
ными точками, рассчитываются координаты выбранных точек в пространстве с применением
специального программного обеспечения.
Видеоэндоскопы состоят из системного блока, оптического адаптера (объектива) и зон-
да. На системном блоке имеется жидкокристаллический экран. Видеоэндоскопы оснащаются
оптическими адаптерами (объективами) для прямых и боковых стереоскопических измерений.
Внешний вид видеоэндоскопов показан на рисунке 1.

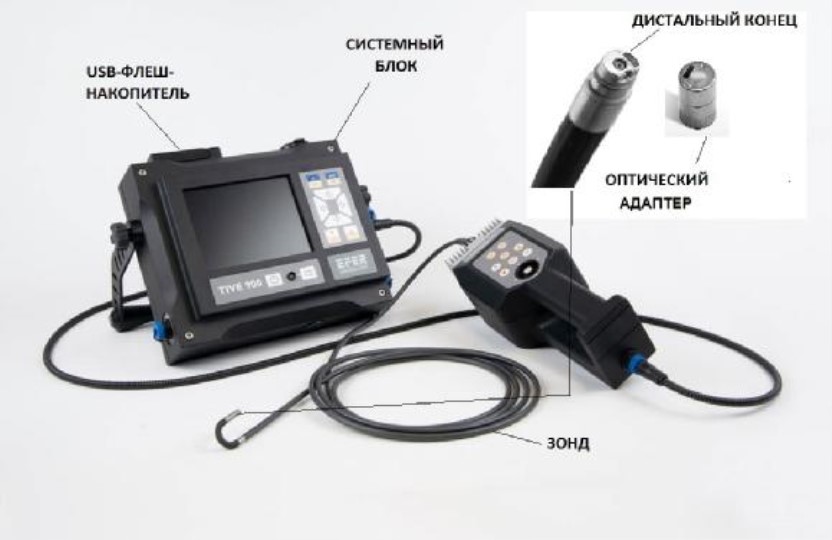

Рисунок 1 - Внешний вид видеоэндоскопов измерительных EFER ARGUS 900
Для ограничения доступа к определённым частям в целях несанкционированной на-
стройки и вмешательства производится нанесение пломбирующей этикетки на заднюю часть
корпуса пульта зонда (рисунок 2).
Лист № 2
Всего листов 4

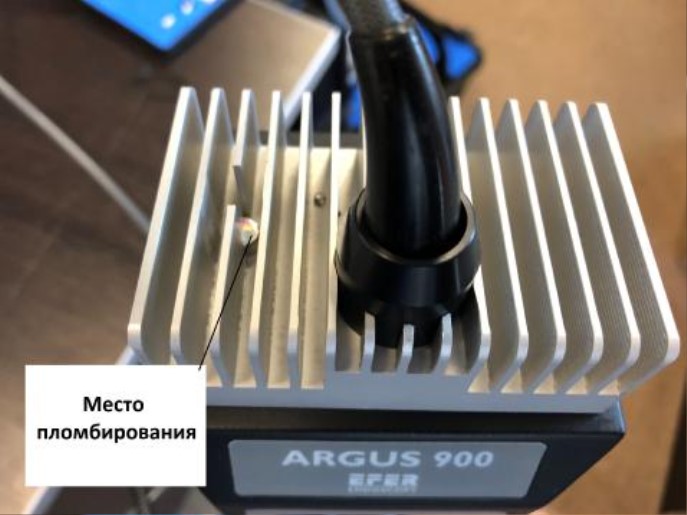

Рисунок 2 - Место пломбирования корпуса
Программное обеспечение
Для работы с видеоэндоскопами применяется программное обеспечение (далее – ПО)
«EFER SRV», устанавливаемое на персональный компьютер. С помощью указанного ПО реали-
зуется хранение и передача результатов измерений, а также постобработка измеренных данных.
Защита программного обеспечения и измеренных данных от непреднамеренных и пред-
намеренных изменений соответствует уровню «Высокий» в соответствии с Р 50.2.077 – 2014.
Таблица 1 - Идентификационные данные программного обеспечения
Идентификационные данные (признаки)
Идентификационное наименование ПО
Номер версии (идентификационный номер) ПО, не ниже
Цифровой идентификатор ПО
Алгоритм вычисления цифрового идентификатора программного обеспечения
Значение
EFER SRV
2.01
21.74-EF-2MS-205
СRС32
Метрологические и технические характеристики
±5
Значение характеристики
от 0,5 до 30
Таблица 2 – Метрологические характеристики
Наименование характеристики
Диапазон измерений глубины (высоты), мм
Пределы допускаемой относительной погрешности измерений
глубины (высоты), %
Диапазон измерений длины (ширины), мм
Пределы допускаемой относительной погрешности измерений
длины (ширины), %
от 0,5 до 30
±5
12
50±1
220±30
Таблица 3 – Технические характеристики
Параметры электрического питания:
-аккумуляторная батарея, В
-блок питания (сетевой адаптер) переменного тока
·
частота, Гц
·
напряжение, В
Потребляемая мощность, не более, Вт
600
Лист № 3
Всего листов 4
Продолжение таблицы 3
Рабочий диапазон температур, °C
Относительная влажность воздуха, %
Габаритные размеры (Ш×В×Д), мм, не более
Масса, кг, не более
от +10 до +30
от 10 до 90
260 × 235 × 76
4,3
Знак утверждения типа
наносится на эксплуатационную документацию типографическим методом и на корпус прибора
в виде наклейки.
Комплектность средства измерений
Поверка
осуществляется по документу МП АПМ 49-19 «Видеоэндоскопы измерительные EFER ARGUS
900. Методика поверки», утверждённому ООО «Автопрогресс–М» «21» августа 2019 г.
Основные средства поверки:
- рабочий эталон 4-го разряда по Государственной поверочной схеме для средств изме-
рений длины в диапазоне от 1·10
-9
до 100 м и длин волн в диапазоне от 0,2 до 50 мкм утвер-
жденной приказом Федерального агентства по техническому регулированию и метрологии от
29 декабря 2018 г. № 2840 - меры длины концевые плоскопараллельные;
- пластина плоская стеклянная 2-го класса ПИ120 (рег. № 197-70).
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик, поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к видеоэндоско-
пам измерительным EFER ARGUS 900
Техническая документация «EFER ENDOSCOPY», Франция
1 компл.
Количество
1 шт.
Обозначение
--
-
-
-
-
-
1 шт.
1 шт.
1 шт.
1 шт.
1 шт.
-
-
1 экз.
1 экз.
-
-
1 шт.
1 шт.
Таблица 4 – Комплектность средства измерений
Наименование
Видеоэндоскоп EFER ARGUS 900
Измерительный набор, включая измери-
тельные стерео адаптеры (объективы)
прямого и бокового обзора
USB-флэш-накопитель
Адаптер переменного тока
Кейс для оптических адаптеров
Диск с ПО «EFER SRV»
Зарядное устройство для сменных акку-
муляторов
Руководство по эксплуатации
Руководство пользователя программным
обеспечением
Кейс для переноски
Аппаратная защита HASP HL или
YUBIKEY
Методика поверки
МП АПМ 49-19
1 экз.
Лист № 4
Всего листов 4
Изготовитель
«EFER ENDOSCOPY», Франция
Адрес: Athelia 1 – 13705 La Ciotat Cedex – France
Телефон: +33 (0)4 42 71 51 01, факс: +33 (0)4 42 83 33 25
E-mail:
Заявитель
Общество с ограниченной ответственностью «ЭФЕР РУС»
(ООО «ЭФЕР РУС»)
ИНН 7716938200
Адрес: 129343, г. Москва, проезд Серебрякова, д.14, строение 15, эт. 3, пом. 12Е
Телефон: +7 (495) 149-27-54
E-mail:
Испытательный центр
Общество с ограниченной ответственностью «Автопрогресс-М»
(ООО «Автопрогресс-М»)
Адрес: 123298, г. Москва, ул. Викторенко, д. 16, строение 1, помещение 10
Телефон: +7 (495) 120-03-50, факс: +7 (495) 120-03-50 доб. 0
E-mail:
Аттестат аккредитации ООО «Автопрогресс-М» по проведению испытаний средств из-
мерений в целях утверждения типа RA.RU.311195 от 30.06.2015 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииА.В. Кулешов
М.п.« ___ » _______________ 2020 г.
