Автоколлиматоры АК-У мод. АК-01У, АК-02У, АК-05У, ГРСИ 77933-20
Номер госреестра:
77933-20
Наименование СИ:
Автоколлиматоры
Обозначение типа:
АК-У мод. АК-01У, АК-02У, АК-05У
Производитель:
ООО "НПК "Диагностика", г.С.-Петербург
Межповерочный интервал:
2 года
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
24.03.2025
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 76944
об утверждении типа средств измерений
Лист № 1
Всего листов 4
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Автоколлиматоры АК-У (модели АК-01У, АК-02У, АК
-
05У)
Назначение средства измерений
Автоколлиматоры АК-У (модели АК-01У, АК-02У, АК-05У) (далее – автоколлиматор)
предназначены для измерений углов наклона, угловых перемещений, взаимного углового по-
ложения плоских отражающих поверхностей в двух плоскостях, отклонений от плоскостности
и прямолинейности направляющих, а также для использования в качестве дрейф-индикатора и
прецизионного нуль-индикатора (датчика нуля) в системах автоматического управления.

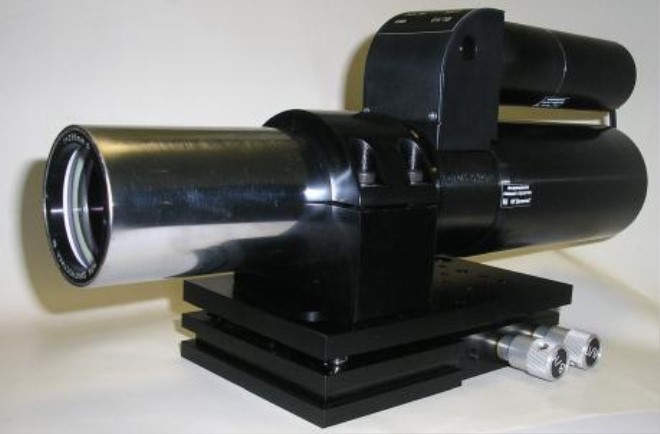

Рисунок 1 – Общий вид Автоколлиматора
(а) – место нанесения знака утверждения типа, (б) – места пломбировки
Автоколлиматоры моделей АК-01У, АК-02У и АК-05У различаются точностью измере-
ний углов в диапазоне от –300ʺ до +300ʺ (±5
¢
), что определяется разной светочувствительностью
КМОП-матриц, устанавливаемых на этих моделях.
Описание средства измерений
Принцип работы автоколлиматора основан на определении смещения отраженного от
измеряемой поверхности луча источника излучения (светодиода) по светочувствительному
элементу КМОП-матрицы (комплиментарная структура металл-окисел-полупроводник матри-
цы). Применение в автоколлиматоре КМОП-матрицы нового поколения (с микролинзами и
усилителями сигнала в каждом фоточувствительном элементе) позволяет повысить их чувстви-
тельность при расширении динамического диапазона. КМОП-матрицы является устройством,
которое формирует измерительный сигнал и, в то же время, является измерительной шкалой,
служащей для определения координат (x, y) световой марки.
Автоколлиматор состоит из оптико-механического блока и двухкоординатного основа-
ния с микровинтами перемещений в горизонтальной и вертикальной плоскостях.
Оптико-механический блок представляет собой автоколлимационную трубу, включаю-
щую в себя объектив, установленный в фокальной плоскости, КМОП-матрицу и осветитель с
маркой. Труба автоколлиматора закрепляется на двухкоординатном основании хомутом.
Для подключения автоколлиматора к ПЭВМ используется разъем, расположенный на
задней стенке оптико-механического блока.
Общий вид Автоколлиматоров представлен на рисунке 1.
а
б
б
Лист № 2
Всего листов 4
Программное обеспечение
Программное обеспечение предназначено для отображения и обработки фото- и видео-
изображений автоколлимационной марки, отображения и сохранения результатов измерений.
Уровень защиты программного обеспечения по Р 50.2.077-2014 – «средний».
Т а б л и ц а 1 – Идентификационные данные программного обеспечения
Идентификационные данные (признаки)Значение
Идентификационное наименование ПОАвтоколлиматор
Номер версии (идентификационный номер) ПО 2.1
ЦифровойидентификаторПО(контрольнаясуммаисполняемогокода) 2188562c5f025ae7e1ad0723bb259d6c
Алгоритм вычисления цифрового идентификатораMD5
Метрологические и технические характеристики
Т а б л и ц а 2 – Метрологические характеристики
Значение
Наименование характеристики
АК-01УАК-02УАК-05У
Диапазон измерения вертикальных углов, " от –720до +720 от –720до +720 от –720до +720
Диапазон измерения горизонтальных углов, " от–1020до+1020 от–1020до+1020 от–1020до+1020
Пределыдопускаемой абсолютной погрешности
измерений горизонтальных и вертикальных±0,1±0,2±0,5
углов(вдиапазоне от –300"до +300"), "
Пределыдопускаемой абсолютной погрешности
измерений горизонтальных и вертикальных±1,0±1,0±1,0
углов(в остальном диапазоне измерений), "
Значение
от +18 до +22
60
от 85 до 105
Т а б л и ц а 3 – Основные технические характеристики
Наименование характеристики
Условия эксплуатации по гр.УХЛ4.1 ГОСТ 15150-69,соследующими уточнениями:
– температура окружающего воздуха, °С
– верхнее значение относительной влажности при 20
°
С без конденсации влаги, %
– атмосферное давление, кПа
Габаритные размеры, мм, не более
– длина
– ширина
– высота
Масса, кг, не более
Напряжение питания от источника постоянного тока (USB порт ПЭВМ), В
Потребляемая мощность, Вт, не более
320
120
160
3,5
5
4,5
Знак утверждения типа
наносится на маркировочную табличку фотохимическим методом для последующего крепления
на верхнюю часть оптико-механического блока и типографским способом на титульные листы
эксплуатационной документации.
Лист № 3
Всего листов 4
Комплектность средства измерений
Т а б л и ц а 4 – Комплектность Автоколлиматоров
НаименованиеОбозначениеКол.
1 2 3
Оптико-механический блок ДИАГ.408130.007 1 шт.
Двухкоординатное основание — 1 шт.
ПЭВМ
1) 2)
— 1 шт.
Магнитное основание
2)
— 1 шт.
Зеркало
2)
ДИАГ.408130.003-08.03 1 шт.
Соединительный кабель «АК-У — ПЭВМ» — 1 шт.
Комплектпрограммногообеспечения
3)
— 1 к-т
Паспорт ДИАГ.408130.007 ПС 1 экз.
Методика поверки ДИАГ.401235.007 МП 1 экз.
Руководство по эксплуатации ДИАГ.408130.007 РЭ 1 экз.
Примечания:
1)
Минимальные требования: ЦПУ – Pentium 4 / ОЗУ – 4 ГБ / НЖМД – 250 ГБ / 1 USB 3.0;
2)
Определяется договором поставки по согласованию с заказчиком, может не входить в комплект;
3)
На внешнем носителе.
Поверка
осуществляется по документу ДИАГ.401235.007 МП «Автоколлиматоры АК-У (модели АК-01У,
АК-02У, АК-05У). Методика поверки», утвержденному ФГУП «СНИИМ» 31 мая 2019 г.
Основные средства поверки:
-
Государственный вторичный (рабочий) эталон единицы плоского угла в диапазоне
значений от 0 до 360° ВЭТ 22-1-91 (регистрационный номер в реестре утвержденных эталонов
единиц величин Федерального информационного фонда по обеспечению единства измерений
2.1.ZZН.0112.2014).
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к автоколлима-
торам АК-У (модели АК-01У, АК-02У, АК-05У)
Государственная поверочная схема для средств измерений плоского угла, утвержденная
Приказом Росстандарта № 2482 от 26 ноября 2018 г. с изменениями утвержденными приказом
Росстандарта № 1018 от 29.04.2019 г.
ДИАГ.408130.007 ТУ Автоколлиматоры АК-У (модели АК-01У, АК-02У, АК-05У). Тех-
нические условия
Изготовитель
Общество с ограниченной ответственностью «Научно-производственный комплекс
«Диагностика» (ООО «НПК «Диагностика»)
ИНН 7814381252
Адрес: 197342, г. Санкт-Петербург, наб. Черной речки, 41, лит. Ф, пом. 1Н
Телефон/факс: +7 (812) 702 5061 / +7 (812) 702 5064
Web-сайт: diagnostika-spb.ru
E-mail:
Лист № 4
Всего листов 4
Испытательный центр
Западно-Сибирский филиал Федерального государственного унитарного предприятия
«Всероссийский научно - исследовательский институт физико-технических и радиотехнических
измерений»(Западно-Сибирский филиал ФГУП «ВНИИФТРИ»)
Адрес: 630004, г. Новосибирск, пр. Димитрова, 4
Телефон/факс: +7 (383) 210-08-14 / +7 (383) 210-13-60
Web-сайт: sniim.ru
E-mail:
Аттестат аккредитации Западно-Сибирского филиала ФГУП «ВНИИФТРИ» по
проведению испытаний средств измерений в целях утверждения типа № RA.RU.310556 от
14.01.2015 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииА.В. Кулешов
М.п.« ___ » _______________ 2020 г.
