Приложение к свидетельству № 76937
об утверждении типа средств измерений
Лист № 1
Всего листов 3
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Меры плоского угла специальные
Назначение средства измерений
Меры плоского угла специальные (далее – меры) предназначены для хранения и
передачи значений плоского угла и длины при поверке и настройке средств измерений
параметров фаски.
Описание средства измерений
Принцип измерений с помощью меры основан на методе непосредственных сличений
угла скоса и длины фаски меры с показаниями или значением угла и длины фаски шаблона или
средств измерений параметров фаски. При сравнении с шаблоном отклонение измеряемого угла
от угла меры определяют по просвету между соответствующими сторонами углов рабочей
поверхности шаблона и меры.
Меры представляют собой правильную четырехгранную призму, грани которой
являются основными и попарно образуют угол 90°, на трех ребрах из четырех сняты фаски
5×30°, 5×45°, 5×60°. Меры изготовлены из углеродистой стали.

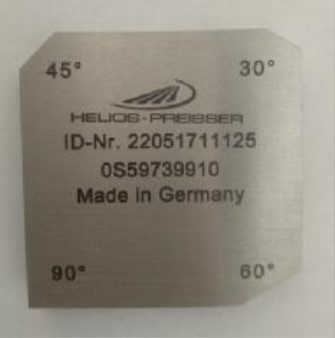

Общий вид средства измерений представлен на рисунке 1.
Рисунок 1 - Общий вид меры
Пломбирование мер не предусмотрено.
Программное обеспечение
отсутствует.
Метрологические и технические характеристики
±5
Значение
Таблица 1 - Метрологические характеристики
Наименование характеристики
Допуск перпендикулярности основных измерительных поверхностей (граней), ми-
нута
Номинальные значения углов скоса фасок, градус
Допускаемые отклонения углов скоса фасок от номинальных значений, минута
Номинальная длина фасок, мм
Допускаемые отклонения длины фаски от номинального значения, мм
30, 45, 60
±5
5
±0,02
Лист № 2
Всего листов 3
8
Значение
0,8
1,2
3
6
39
39
7,5
100
Таблица 2 - Основные технические характеристики
Наименование характеристики
Параметр шероховатости Ra измерительных поверхностей, мкм, не более
Параметр шероховатости Ra нерабочих поверхностей, мкм, не более
Допуск плоскостности измерительных поверхностей, мкм, не более
Допуск плоскостности базовой поверхности, мкм, не более
Допуск перпендикулярности базовой поверхности относительно измери-
тельных, минута, не более
Габаритные размеры, мм, не более
- ширина
- длина
- высота
Масса, г, не более
Условия эксплуатации:
- температура окружающей среды, ºС
- относительная влажность воздуха, %, не более
Средний срок службы, лет, не менее
от +17 до +23
80
5
Знак утверждения типа
наносят на титульный лист «Паспорта» типографским способом.
Комплектность средства измерений
МП 114-233-2018
1 экз*.
Обозначение
Количество
1 шт.
1 шт.
1 экз.
Таблица 3 - Комплектность средства измерений
Наименование
Мера плоского угла специальная
Футляр
Паспорт
ГСИ. Меры плоского угла специальные. Методика повер-
ки.
___________
*
- в один адрес
Поверка
осуществляется по документу МП 114-233-2018 «ГСИ. Меры плоского угла специальные.
Методика поверки», утвержденному ФГУП «УНИИМ» 10 апреля 2019 г.
Основные средства поверки
- микроскоп инструментальный по ГОСТ 8074-82, диапазон измерений угла от 0 до 360°,
∆ =±1ʹ, диапазон измерений длины от 0 до 25 мм, ∆ =±3 мкм.
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к мерам плоского
угла специальным
Техническая документация компании HELIOS-PREISSER GmbH, Германия
Лист № 3
Всего листов 3
Изготовитель
Компания HELIOS-PREISSER GmbH, Германия
Адрес: Steinbeisstraße 6, D-72501 Gammertingen, Германия
Телефон/факс: +(49)7474 400-29
Web-сайт:
Заявитель
ЗАО «Хоффманн Профессиональный Инструмент»
Адрес: 193230, г. Санкт-Петербург, пер. Челиева, д. 13, Бизнес-центр «Мак Тауэр»
Телефон/факс: +7 (812) 309-11-33
Е-mail:
Web-сайт:
Испытательный центр
Уральский научно-исследовательский институт метрологии – филиал Федерального
государственногоунитарногопредприятия«Всероссийскийнаучно-исследовательский
институт метрологии им. Д.И. Менделеева»
(УНИИМ – филиал ФГУП «ВНИИМ им. Д.И. Менделеева»)
Адрес: 620000, г. Екатеринбург, ул. Красноармейская, 4
Телефон: +7 (343) 350-26-18
E-mail:
Аттестат аккредитации УНИИМ – филиала ФГУП «ВНИИМ им. Д.И. Менделеева» по
проведению испытаний средств измерений в целях утверждения типа № RA.RU.311373
от 10.11.2015 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииА.В. Кулешов
М.п.« ___ » _______________ 2020 г.
