Приложение к свидетельству № 76932
об утверждении типа средств измерений
Лист № 1
Всего листов 4
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Преобразователи перемещения токовихревые серии WK-142К
серии
осевого
WK-142К
перемещения
Назначение средства измерений
Преобразователиперемещениятоковихревые
(далее – преобразователи) предназначены для преобразования
и виброперемещения в пропорциональный электрический сигнал.
Описание средства измерений
Принцип действия преобразователей основан на взаимодействии электромагнитного
поля, создаваемого сенсором, с электромагнитным полем вихревых токов, наводимых
в электропроводящем объекте измерения. Изменение расстояния в процессе перемещения
контролируемого объекта приводит к пропорциональному изменению выходного напряжения
или тока (в зависимости от комплектации).
Конструктивно преобразователи состоят из сенсора WL, трансмиттера/драйвера WK
и соединительного кабеля WW:
- сенсор питается высокочастотным напряжением от трансмиттера/драйвера. Измерение
виброперемещенияпроисходитбезмеханическогоконтактапреобразователя
с контролируемым объектом;
- трансмиттер/драйвер представляет собой согласующий усилитель с выходом
по напряжению (2 – 14) В и по силе постоянного тока (4 – 20) мА пропорциональному осевому
смещению.

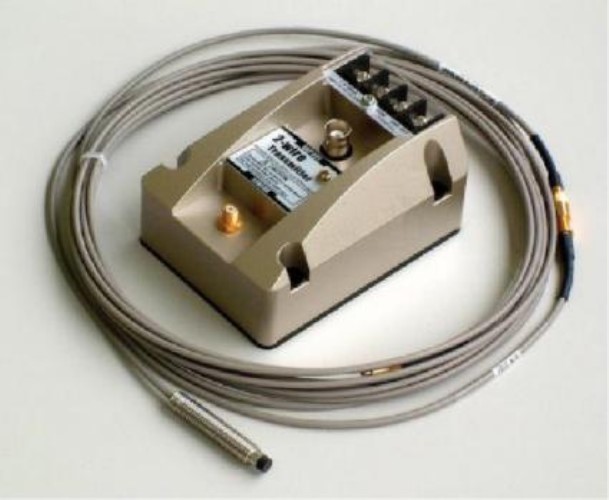

Общий вид преобразователей представлен на рисунке 1.
Рисунок 1 – Общий вид преобразователя
Программное обеспечение
отсутствует.
Лист № 2
Всего листов 4
Метрологические и технические характеристики
Значение
7,87
Таблица 1 – Метрологические характеристики
Наименование характеристики
Номинальный коэффициент преобразования, мВ/мкм
Отклонениекоэффициентапреобразованияот
номинального значения, %
Диапазоны измерений виброперемещения, мкм
(Пик-Пик)
Диапазон измерений осевого перемещения, мм
±6,5
от 1 до 100
от 1 до 125
от 1 до 200
от 1 до 250
от 1 до 400
от 0,3 до 1,7
±8
от 5 до 6000
6,5
Пределы допускаемой основной относительной
погрешности преобразования, %
Диапазон рабочих частот, Гц
Нелинейность амплитудной характеристики, %, не более
Пределы допускаемой дополнительной относительной
погрешности преобразования при изменении
температуры окружающей среды на каждые 10 °С, %
±0,5
трансмиттера/драйвера
- температура окружающего воздуха, °С;
- относительная влажность окружающего воздуха, %;
от -34 до +170
от 30 до 95
(без конденсации)
10×255
5/7/9**
100×75×50
Таблица 2 – Технические характеристики
Наименование характеристики
Диапазоны показаний виброперемещения, мкм
(Пик-Пик)*
Напряжение выходного тока, В
Значение
от 0 до 100
от 0 до 125
от 0 до 200
от 0 до 250
от 0 до 400
от 2,4 до 13,4
Сила выходного постоянного тока, мА
от 4 до 20
100
500
от 12 до 35
0,1
от 15 до 25
не более 80
Электрическое сопротивление изоляции, не менее, МОм
Электрическая прочность изоляции, не менее, В
Напряжение питания постоянного тока, В
Потребляемая мощность, Вт
Условия эксплуатации преобразователей:
- температура окружающего воздуха, °С;
- относительная влажность окружающего воздуха, %;
Рабочие условия эксплуатации:
сенсора
- температура окружающего воздуха, °С;
- относительная влажность окружающего воздуха, %;
от -34 до +125
от 30 до 95
(без конденсации)
Габаритные размеры:
- WL (сенсор), диаметр × длина, не более, мм
- WW (кабель), не более, м
- WК (трансмиттер/драйвер), длина × ширина × высота,
не более, мм
Лист № 3
Всего листов 4
Окончание таблицы 2
* - диапазон показаний указывается на маркировочной табличке трансмиттера/драйвера
** - кабель длиной 9 м эксплуатируется исключительно с модификацией WK-142К- К5
Примечание – характеристики приведены для электропроводящих объектов измерений,
изготавливаемых из материала сталь марки JIS SCM440 (аналог AISI4140).
Знак утверждения типа
наносится на титульный лист эксплуатационной документации методом печати
Комплектность средства измерений
Таблица 3 – Комплектность средства измерений
Обозначение
WK-142К*
G03-030
МП-143/12-2019
Количество
1 шт.
1 экз.
1 экз.
Наименование
Преобразователь WK
Руководство по эксплуатации
Методика поверки
*- модификация по заказу
Поверка
осуществляется по документу МП-143/12-2019 «Преобразователи перемещения токовихревые
серии WK-142К. Методика поверки», утвержденному ООО «ПРОММАШ ТЕСТ» 13.12.2019 г.
Основные средства поверки:
- поверочная виброустановка 2-го разряда в соответствии с Приказом Росстандарта
№ 2772 от 27.12.2018 г;
-мультиметрцифровой3458А(РегистрационныйномервФедеральном
информационном фонде 25900-03).
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Сведения о методиках (методах) измерений
отсутствуют.
Нормативныеитехническиедокументы,устанавливающиетребования
к преобразователям перемещения токовихревым серии WK-142К
Приказ Росстандарта № 2772 от 27.12.2018 г. «Об утверждении государственной
поверочной схемы для средств измерений виброперемещения, виброскорости, виброускорения
и углового ускорения»
Техническая документация фирмы «Shinkawa Sensor Technology, Inc.», Япония
Изготовитель
Фирма «Shinkawa Sensor Technology, Inc.», Япония
Адрес: 4-22, Yoshinkawakogyodanchi, Higachihiroshima-shi, Hiroshima 739-0153, Japan
Телефон:+81-82-429-1118
Факс: +81-82-429-0804
Web-сайт:
Лист № 4
Всего листов 4
Испытательный центр
Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ»
(ООО «ПРОММАШ ТЕСТ»)
Адрес: 119530, г. Москва, Очаковское ш., д. 34, пом. VII, комн.6
Телефон: +7 (495) 481-33-80
E-mail:
Аттестат аккредитации ООО «ПРОММАШ ТЕСТ» по проведению испытаний средств
измерений в целях утверждения типа № RA.RU.312126 от 12.04.2017 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииА.В. Кулешов
М.п.« ___ » _______________ 2020 г.
