ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Трансформаторы напряжения НКФ-220-58 У1, НКФ-220-58 ХЛ1
Назначение средства измерений
Трансформаторы напряжения НКФ-220-58 У1, НКФ-220-58 ХЛ1 (далее по тексту –
трансформаторы напряжения), изготовленные в период с 1980 по 1996 гг., предназначены
для применения в электрических цепях переменного тока промышленной частоты с целью
передачи сигнала измерительной информации приборам измерения, защиты, автоматики,
сигнализации и управления.
Описание средства измерений
Принцип действия трансформаторов напряжения основан на явлении электромагнитной
индукции переменного тока.
Трансформаторынапряжениясостоятизмагнитопровода,выполненного
из электротехнической стали, первичных и вторичной обмоток с высоковольтной изоляцией,
конструктивных вспомогательных деталей, соединяющих части трансформаторов напряжения
в единую конструкцию. Активная часть трансформаторов напряжения находится в изоляцион-
ной покрышке, заполненной трансформаторным маслом и установленной на основание.
Общий вид средства измерений и схема пломбировки от несанкционированного
доступа приведены на рисунке 1.
Программное обеспечение
отсутствует.

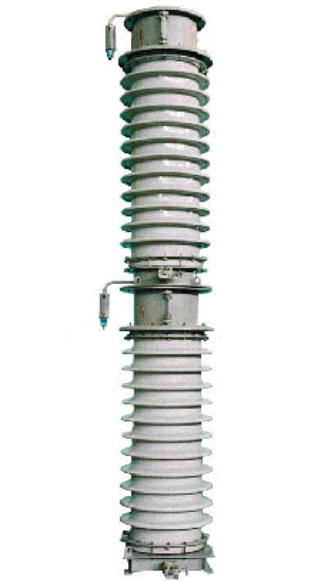

Рисунок 1 – Общий вид средства измерений и схема пломбировки
от несанкционированного доступа
Место пломбировки
Лист № 2
Всего листов 3
Метрологические и технические характеристики
400
Значение
220/√3, 150/√3
100/√3
50
0,5
Таблица 1 – Метрологические характеристики
Наименование характеристики
Номинальное напряжение первичной обмотки U
1ном
, кВ
Номинальное напряжение вторичной обмотки U
2ном
, В
Номинальная частота f
ном
, Гц
Класс точности основной вторичной обмотки
Номинальная мощность основной вторичной
обмотки, В·А
Значение
НКФ-220-58 У1 НКФ-220-58 ХЛ1
Таблица 2 – Основные технические характеристики
Наименование характеристики
Модификация трансформатора
Условия эксплуатации:
– температура окружающей среды, °С
от -45 до +40от -60 до +40
Знак утверждения типа
наносится на титульный лист паспорта трансформатора напряжения типографским способом.
Комплектность средства измерений
НКФ-220-58 У1
82 шт.
НКФ-220-58 ХЛ1
8 шт.
Обозначение
Количество
Таблица 3 – Комплектность средства измерений
Наименование
Трансформатор напряжения
(заводские номера: 54986, 42569, 53816, 33911, 33570,
33755, 33615, 33804, 33849, 23565, 23514, 23044, 23499,
22987, 23557, 40092, 39522, 40129, 14264, 21962, 14227,
53467, 53532, 53332, 28476, 28472, 46778, 46862, 46757,
26159, 26191, 26005, 19691, 19725, 60864, 61022, 60766,
53465, 53475, 53683, 25904, 25785, 25911, 56111, 56440,
56552, 15062, 15783, 15111, 105/38, 40007, 40006, 39965,
32152, 32276, 31529, 32143, 32100, 32350, 12169, 10350,
10336, 30815, 21619, 5185, 4857, 25145, 62150, 62173,
62214, 47136, 46373, 47123, 10995, 10884, 10448, 47042,
47119, 47090, 35609, 35585, 35528)
Трансформатор напряжения
(заводские номера: 1338, 1345, 44315, 49124, 49121,
27656, 21959, 22474)
Паспорт
Паспорт
НКФ-220-58 У1
НКФ-220-58 ХЛ1
82 экз.
8 экз.
Поверка
осуществляется по документу ГОСТ 8.216-2011 «ГСИ. Трансформаторы напряжения. Методика
поверки».
Основные средства поверки:
– делитель высоких напряжений Н 4861/400 (регистрационный номер в Федеральном
информационном фонде 34826-07);
– прибор сравнения КНТ-03 (регистрационный номер в Федеральном информационном
фонде 24719-03);
– магазин нагрузок МР 3025 (регистрационный номер в Федеральном информационном
фонде 22808-07).
Лист № 3
Всего листов 3
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки, в виде оттиска поверительного клейма, наносится на свидетельство
о поверке.
Сведения о методиках (методах) измерений
отсутствуют.
Нормативныедокументы,устанавливающиетребованияктрансформаторам
напряжения НКФ-220-58 У1, НКФ-220-58 ХЛ1
ГОСТ 8.216-2011 ГСИ. Трансформаторы напряжения. Методика поверки
Изготовитель
Запорожский завод высоковольтной аппаратуры (ЗЗВА), Украина
Адрес: 69069, Украина, г. Запорожье, Днепропетровское шоссе, 13
Заявитель
Обществосограниченнойответственностью«Инженерныйцентр
«ЭНЕРГОАУДИТКОНТРОЛЬ» (ООО «ИЦ ЭАК»)
ИНН 7733157421
Адрес: 123007, г. Москва, ул. 1-я Магистральная, д. 17, стр. 5, этаж 3
Телефон: +7 (495) 620-08-38
Факс: +7 (495) 620-08-48
Web-cайт:
E-mail:
Испытательный центр
Федеральноебюджетноеучреждение«Государственныйрегиональныйцентр
стандартизации,метрологииииспытаний в г.Москвеи Московскойобласти»
(ФБУ «Ростест-Москва»)
Адрес: 117418, г. Москва, Нахимовский проспект, д.31
Телефон: +7 (495) 544-00-00, +7 (499) 129-19-11
Факс: +7 (499) 124-99-96
Web-cайт:
E-mail:
Регистрационный номер RA.RU.310639 в Реестре аккредитованных лиц в области обес-
печения единства измерений Росаккредитации.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииА.В. Кулешов
М.п.« ___ » _______________ 2020 г.
