Приложение к свидетельству № 76926
об утверждении типа средств измерений
Лист № 1
Всего листов 4
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Барьеры безопасности ИКСА-5000
Назначение средства измерений
Барьеры безопасности ИКСА-5000 (далее – барьеры) предназначены для сопряжения
искробезопасныхиискроопасныхцепейизмерительныхканаловипреобразований
унифицированных сигналов силы постоянного тока в силу постоянного тока.
Описание средства измерений
Принцип действия барьеров основан на ограничении электрической мощности,
подаваемой во взрывоопасную зону по цепям связи с электрооборудованием.
Барьеры состоят из корпуса с установленной внутрь печатной платой. Внешнее
подключение проводов осуществляется с помощью клеммных колодок. В верхней части
барьеров расположены световые индикаторы.
Конструктивно на печатной плате выделены две зоны - взрывобезопасная зона и зона, не
имеющая взрывозащиты. Токоведущие печатные проводники, а также электрорадиоэлементы
взрывобезопасной зоны не имеют гальванической связи с печатными проводниками и
электрорадиоэлементами зоны, не имеющей взрывозащиты. Взрывозащищенная зона содержит
элементы, предотвращающие накопление электрического заряда с удельной энергией больше
минимальной энергии воспламенения взрывоопасной среды.
Барьеры относятся к связанному электрооборудованию, реализуют вид взрывозащиты
«i» (искробезопасная электрическая цепь) с уровнем взрывозащиты «ia», относятся к подгруппе
IIC и имеют маркировку «[Ex ia Ga] IIC» в соответствии с ГОСТ 31610.11-2014 (IEC 60079-
11:2011), ГОСТ 31610.0-2014 (IEC 60079-0:2011).
Барьеры выпускаются в следующих модификациях:
ИКСА-5000 - B1 - A- TH35 -B-C-D-E
12345678
Где:
1 - сокращенное обозначение;
2 - код исполнения по каналам;
3 - уровень взрывозащиты [Ex ia Ga] IIC;
4 - тип исполнения рейки TH35 по ГОСТ Р МЭК 60715-2003:
5 - код предела допускаемой основной приведенной к пределу преобразования
погрешности преобразований силы постоянного тока в соответствии с таблицей 1;
6 - код напряжения питания в соответствии с таблицей 2;
7 - код климатического исполнения УХЛ3.1 или У2;
8 - код состояния выхода Fa при отсутствии электропитания барьера в соответствии с
таблицей 3.
Таблица 1 - Код предела допускаемой основной приведенной погрешности передачи
Код предела допускаемой основной Предел допускаемой основной приведенной к
приведенной погрешности пределу преобразования погрешности
преобразований силы постоянного тока, %
0100±0,10
0150 ±0,15
0250 ±0,25
Лист № 2
Всего листов 4
Таблица 2 - Код напряжения питания
Код напряжения питания
1242
1930
Допускаемый диапазон напряжения
питания постоянного тока, В
от 12 до 42
от 19 до 30
Таблица 3 - Код состояния выхода Fa при отсутствии электропитания барьера
Код состояния выхода FaСостояние выхода Fa
NOЭлектрическая цепь разомкнута
NC Электрическая цепь замкнута
Общий вид средства измерений приведен на рисунке 1.
Обозначение места пломбировки от несанкционированного доступа не определено
изготовителем.

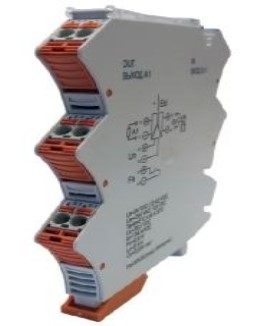

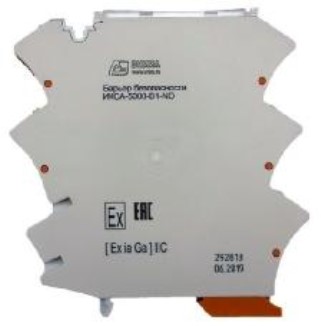

Рисунок 1 - Общий вид средства
Программное обеспечение
отсутствует.
Метрологические и технические характеристики
Значение
от 4 до 20
±0,10; ±0,15; ±0,25
±0,10; ±0,15; ±0,25
±0,10; ±0,15; ±0,25
Таблица 4 - Метрологические характеристики
Наименование характеристики
Диапазон преобразований силы постоянного тока, мА
Пределыдопускаемойосновнойприведеннойкдиапазону
преобразования погрешности преобразований силы постоянного
тока, %
Пределы допускаемых значений вариации выходного сигнала, %, не
более
Пределы допускаемой дополнительной приведенной к диапазону
преобразования погрешности преобразований силы постоянного
тока, вызванной отклонением температуры окружающей среды от
нормальной в диапазоне рабочих температур на каждые 10 °С, %
Нормальные условия применения:
- температура окружающей среды, °С
- относительная влажность, %
- атмосферное давление, кПа
от +15 до +25
от 10 до 75
от 84 до 106
Лист № 3
Всего листов 4
Таблица 5 - Основные технические характеристики
Наименование характеристики
Напряжение питания постоянного тока, В
Значение
от 12 до 42
или
от 19 до 30
12,5×108×110
0,2
Габаритные размеры (ширина
×
глубина
×
высота), мм, не более
Масса, кг, не более
Рабочие условия применения УХЛ3.1 или У2 по ГОСТ 15150-69
- температура окружающей среды (УХЛ3.1), °С
- температура окружающей среды (У2), °С
- относительная влажность, %
- атмосферное давление, кПа
Средний срок службы, лет
Средняя наработка на отказ, ч
от +5 до +50
от ‒40 до +50
до 98 при +25 °С
от 84 до 106
15
80000
Знак утверждения типа
наносится на корпус барьеров методом наклейки или лазерной гравировки и на титульный лист
руководства по эксплуатации типографским способом.
Комплектность средства измерений
Таблица 5 - Комплектность средства измерений
Наименование
Барьер безопасности
Руководство по эксплуатации
Паспорт
Барьеры безопасности ИКСА-5000. Методика поверки
Обозначение
ИКСА-5000
ТЖИУ.411611.002РЭ
ТЖИУ.411611.002ПС
МП 206.1-140-2019
Количество
1 шт.
1 экз.
1 экз.
1 экз.
Поверка
осуществляется по документу МП 206.1-140-2019 «Барьеры безопасности ИКСА-5000.
Методика поверки», утвержденному ФГУП «ВНИИМС» 30 декабря 2019 г.
Основные средства поверки:
- калибратор многофункциональный 3001 (Регистрационный № 32283-08).
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик, поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к барьерам
безопасности ИКСА-5000
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие
технические условия
ТЖИУ.411611.002ТУ. Барьеры безопасности ИКСА-5000. Технические условия
Лист № 4
Всего листов 4
научно-
Москва,
Изготовитель
Федеральноеунитарноегосударственноепредприятие«Всероссийский
исследовательский институт автоматики им. Н.Л. Духова» (ФГУП «ВНИИА»)
ИНН 7707074137
Юридический адрес: 127055, г. Москва, ул. Сущевская, д. 22
Адреса деятельности: 127055, г. Москва, ул. Сущевская, д. 22; 115304, г.
ул. Луганская, влад. 9; 115429, г. Москва, ул. Кошкина, д. 5
Телефон: +7 (499) 978-78-03
E-mail:
Web-сайт:
научно-
средств
Испытательный центр
Федеральноегосударственноеунитарноепредприятие«Всероссийский
исследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д. 46
Телефон: +7 (495) 437-55-77
Web-сайт:
E-mail:
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний
измерений в целях утверждения типа № 30004-13 от 29.03.2018 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииА.В. Кулешов
М.п.« ___ » _______________ 2020 г.
