Тахеометры электронные SOUTH N3, SOUTH N4, SOUTH N40, SOUTH N41

Назначение средства измерений

Тахеометры электронные SOUTH N3, SOUTH N4, SOUTH N40, SOUTH N41 (далее –

тахеометры) предназначены для измерения расстояний, горизонтальных и вертикальных углов.

Описание средства измерений

Тахеометры представляют собой комбинированный прибор, объединяющий в своей

конструкции кодовый теодолит и лазерный дальномер. Тахеометр состоит из моноблочного

корпуса, вмещающего механические, оптические и электронные компоненты. В верхней части

корпуса имеется съемная ручка, предназначенная для переноски тахеометра. В нижней части

корпуса расположен отсоединяемый трегер, с помощью которого, тахеометр устанавливается и

закрепляется на геодезическом штативе. На боковой стороне корпуса имеется открывающейся

отсек для съемных аккумуляторных батарей. Вертикальная и горизонтальная осевые системы с

наводящими и закрепительными винтами позволяют наводить зрительную трубу тахеометра на

измеряемые точки.

Принцип действия углового измерительного канала основан на использовании

фотоэлектрического метода двухстороннего считывания штрих-кодовых горизонтального и

вертикального лимбов. Тахеометры имеют встроенный двухосевой жидкостно-электронный

компенсатор, который автоматически вносит поправки в измеряемые углы при отклонении

тахеометра от вертикали.

Принцип действия дальномерного измерительного канала основан на измерении

времени распространения электромагнитных волн и реализует импульсно-фазовый метод

измерения расстояний. Тахеометр имеет отражательный режим работы (лазерное излучение

отражается от призменного отражателя или специальной отражающей пленки, установленных в

точках измерения) и безотражательный (диффузное отражение лазерного излучения от

измеряемой точки).

Результаты измерений выводятся на русифицированный графический ЖК дисплей и

регистрируются во внутренней памяти или на вставленной в слот карты памяти SD или USB

накопителе. В последствии, результаты измерений, через порты RS232, USB или устройство

связи Bluetooth могут быть переданы на персональный компьютер для дальнейшей обработки.

Встроенное программное обеспечение позволяет автоматизироватьполевые работы и

решать широкий спектр геодезических задач.

Управление тахеометров осуществляется с помощьюкнопочной панели управления.

Для приведения в рабочее положение тахеометры снабжены жидкостными уровнями и

электронным. Центрирование над точкой измерения выполняется с помощью встроенного

оптического или лазерного центрира.

Тахеометры выпускаются в 4 модификациях (SOUTH N3, SOUTH N4, SOUTH N40,

SOUTH N41), которые различаются допускаемой погрешностью угловых и линейных

измерений.

Ограничение доступа к внутренним узлам обеспечивается технологией производства.

Корпус тахеометров не пломбируется. Все внутренние винты покрыты специальным защитным

лаком. Обслуживание тахеометров выполняется в сервисных центрах.

Внешний вид тахеометров SOUTH N3, SOUTH N4, SOUTH N40, SOUTH N41 и место

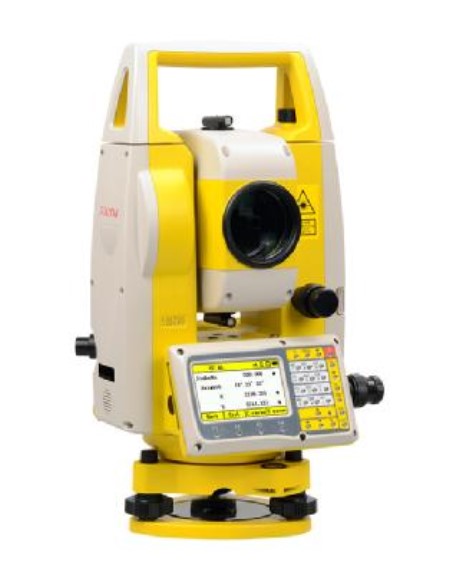

нанесения знака утверждения типа представлены на рисунках 1, 2, 3 и 4.

Лист № 2

Всего листов 7

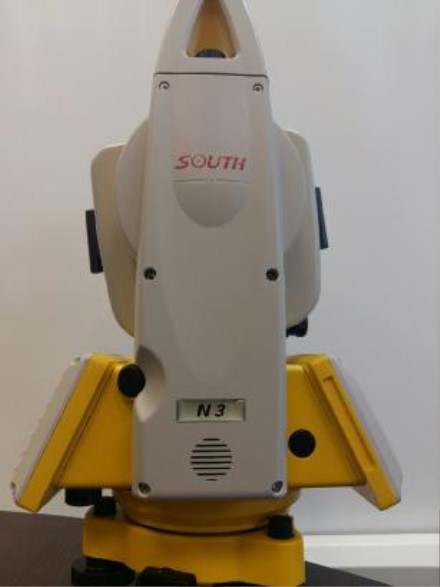

Рисунок 1 - Внешний вид тахеометров электронных SOUTH N3

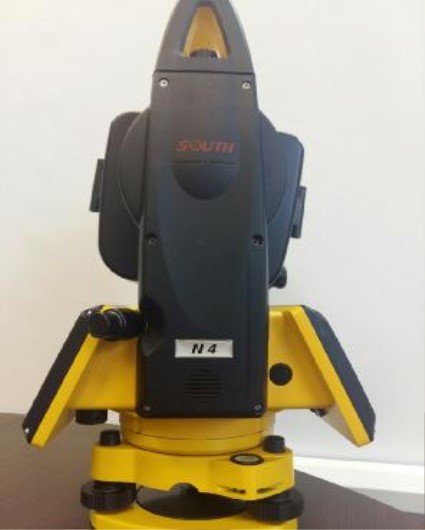

Рисунок 2 - Внешний вид тахеометров электронных SOUTH N4

Место нанесения знака

утверждения типа

Место нанесения знака

утверждения типа

Лист № 3

Всего листов 7

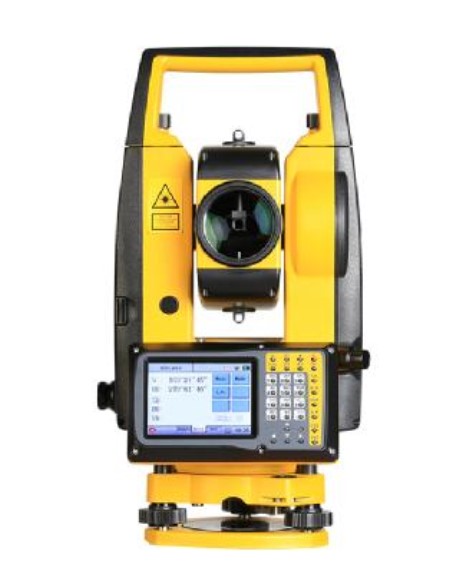

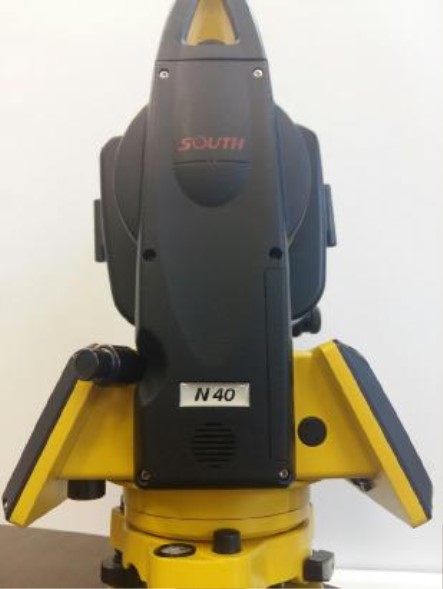

Рисунок 3 - Внешний вид тахеометров электронных SOUTH N40

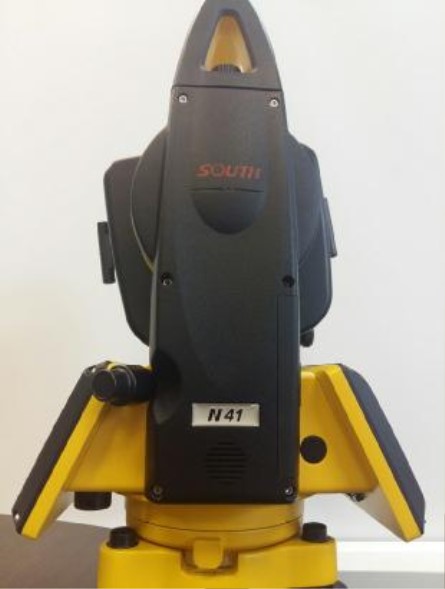

Рисунок 4 - Внешний вид тахеометров электронных SOUTH N41

Место нанесения знака

утверждения типа

Место нанесения знака

утверждения типа

Лист № 4

Всего листов 7

Программное обеспечение

Тахеометры поставляются со встроенным программным обеспечением (ПО). ПО

тахеометровразработаносучетомтребованийбезопасностииисключения

несанкционированного,какслучайного илинепреднамеренногодоступа, такиот

преднамеренных изменений. С этой целью предусмотрено специальное средство аппаратной

защиты, что обеспечивает полное ограничение доступа к метрологически значимой части ПО и

измерительной информации. Таким образом исключается возможность несанкционированного

влияния на ПО и измерительную информацию. Защита ПО от непреднамеренных и

преднамеренных изменений соответствует «среднему» уровню по Р 50.2.077-2014.

Идентификационные данные ПО приведены в таблице 1.

Таблица 1. Идентификационные данные ПО

Модификация

SOUTH N3

SOUTH

SOUTH N4

SOUTH N40

SOUTH N41

SOUTH

004-171221-003

5BF7F442

180308&025

4A6CFF03

Идентификационное наименование ПО

Номер версии (идентификационный

номер) ПО, не ниже

Цифровой идентификатор ПО

Алгоритм вычисления цифрового

идентификатора ПО

CRC32

Метрологические и технические характеристики

от 1,3 до 3500

от 1,3 до 1200

- диффузный режим

от 1,3 до 600

от 1,3 до 1000

2+2∙10

-6

∙D

1+1∙10

-6

∙D

- отражательный режим (отражающая

плёнка)

- диффузный режим

3+2∙10

-6

∙D

3+2∙10

-6

∙D,

где D – измеряемое расстояние, мм

Таблица 2 - Метрологические характеристики

Наименование характеристики

МодификацияSOUTH N3

Значение

SOUTH N4SOUTHSOUTH

N40 N41

Диапазон измерений углов,

от 0 до 360

Дискретность измерения углов,

0,1 (1)

122

Допускаемая средняя квадратическая

погрешность измерений углов,

Диапазон измерений расстояний, м:

- отражательный режим (1 призма)

- отражательный режим (отражающая

плёнка)

Дискретность измерения расстояний, мм

Допускаемая средняя квадратическая

погрешность измерений расстояний, мм:

- отражательный режим (1 призма)

от -6 до +6

±1

Диапазон работы компенсатора,

от -4 до +4

Границы допускаемой систематической

погрешности компенсатора на 1´ наклона

оси тахеометра,

Границы допускаемой абсолютной

погрешности оптического (лазерного)

центрира, мм

±1 (±1,5)

Лист № 5

Всего листов 7

Значение

1,5

7,4

от 850 до 890*

685*

635*

30*

12*

20*

3А*

от -20 до +50

206×200×353

6,0

Таблица 3 – Технические характеристики

Наименование характеристики

Увеличение зрительной трубы, крат, не менее

Угловое поле зрения зрительной трубы,

, не менее

Наименьшее расстояние визирования, м, не более

Цена деления круглого установочного уровня,

/2 мм, не более

Цена деления цилиндрического установочного уровня,

/2 мм, не

более

Напряжение источника питания постоянного тока (аккумулятор), В

Продолжительность непрерывной работы от аккумулятора, ч

Длина волны лазерного излучения, нм:

- дальномера

- створоуказателя

- центрира

Мощность лазерного излучения, мВт, не более:

- дальномера

- створоуказателя

- центрира

Класс безопасности лазерного излучения:

- дальномера

- створоуказателя

- центрира

Диапазон рабочих температур,

Габаритные размеры (Д×Ш×В), мм, не более

Масса с трегером и аккумулятором, кг, не более

*- параметры лазерного излучения соответствуют требованиям безопасности ГОСТ Р МЭК

60825-1-2009 «Безопасность лазерной аппаратуры. Классификация оборудования, требования и

руководство для потребителей».

Знак утверждения типа

наносится печатным способом на титульный лист руководства по эксплуатации и наклейкой на

корпус тахеометров.

Комплектность средства измерений

Таблица 4 - Комплектность тахеометров электронных SOUTH N3, SOUTH N4, SOUTH N40,

SOUTH N41

НаименованиеОбозначениеКоличество

Тахеометр электронный (модификация по заказу) - 1 шт.

Трегер - 1 шт.

Аккумулятор - 2 шт.

Зарядное устройство с сетевым кабелем - 1 шт.

Кабель передачи данных USB - 1 шт.

Набор инструментов для юстировки - 1 шт.

Транспортировочный футляр - 1 шт.

Чехол от дождя - 1 шт.

Руководство по эксплуатации на русском языке - 1 экз.

Методика поверки МП АПМ 25-19 1экз.

Лист № 6

Всего листов 7

Поверка

осуществляется по документу МП АПМ 25-19 «Тахеометры электронные SOUTH N3, SOUTH

N4, SOUTH N40, SOUTH N41. Методика поверки», утверждённому ООО «Автопрогресс-М»

«09» декабря 2019 года.

Основные средства поверки:

- рабочий эталон 1-го разряда (стенд коллиматорный) в соответствии с Государственной

поверочной схемой для средств измерений плоского угла, утвержденной приказом

Росстандарта от 26 ноября 2018 г. № 2482;

- рабочий эталон 2-го разряда (фазовый светодальномер, тахеометр) в соответствии с

Государственной поверочной схемой для координатно-временных средств измерений,

утвержденной приказом Росстандарта от 29 декабря 2018 г. № 2831;

- базисы в соответствии с Государственной поверочной схемой для координатно-

временных средств измерений, утвержденной приказом Росстандарта от 29 декабря 2018 г.

№ 2831.

Допускается применение аналогичных средств поверки, обеспечивающих определение

метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке.

Сведения о методиках (методах) измерений

приведены в эксплуатационном документе.

Нормативные и технические документы, устанавливающие требования к тахеометрам

электронным SOUTH N3, SOUTH N4, SOUTH N40, SOUTH N41

Государственная поверочная схема для координатно-временных средств измерений,

утверждённая приказом Росстандарта от 29 декабря 2018 г. № 2831

Государственная поверочная схема для средств измерений плоского угла, утверждённая

приказом Росстандарта от 26 ноября 2018 г. № 2482

Техническая документация «South Surveying & Mapping Instrument CO., LTD.», КНР

Изготовитель

«South Surveying & Mapping Instrument CO., LTD.», КНР

Адрес: Surveying Building (He Tian Building), NO.26, Ke Yun Road, Guangzhou 510665,

China

Телефон: +86-20-23380891, факс: +86-20-85524889

E-mail:
