Резервуары стальные горизонтальные цилиндрические РГСН-100, ГРСИ 77888-20
Номер госреестра:
77888-20
Наименование СИ:
Резервуары стальные горизонтальные цилиндрические
Обозначение типа:
РГСН-100
Производитель:
ООО "Техмонтаж", г.Томск, с.Тимирязевское
Межповерочный интервал:
5 лет
Сведения о типе СИ:
Заводской номер
Заводской номер:
на 10 шт. с зав.№ 91…93, 98…104
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 76889
об утверждении типа средств измерений
Лист № 1
Всего листов 3
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Резервуары стальные горизонтальные цилиндрические РГСН-100
Назначение средства измерений
Резервуары стальные горизонтальные цилиндрические РГСН-100 (далее - резервуары)
предназначены для измерений объема, а также приема, хранения и отпуска нефтепродуктов.
Описание средства измерений
Принципдействиярезервуаровстальныхгоризонтальныхцилиндрических
РГСН-100 основан на измерении объема нефтепродуктов в зависимости от уровня его
наполнения.
Резервуары стальные горизонтальные цилиндрические РГСН-100 представляют собой
горизонтальные сварные сосуды. Резервуары оснащены, необходимыми техническими
устройствами для проведения операций по приему, хранению и отпуску нефтепродуктов:
приемо-раздаточными патрубками с запорной арматурой; механическим дыхательным
клапаном; патрубком слива подтоварной воды. Резервуары оснащены молниезащитой, защитой
от статического электричества и вторичных проявлений молний. Установка резервуаров
РГСН-100 – наземная.
Резервуары стальные горизонтальные цилиндрический РГСН-100 с заводскими
номерами 91, 92, 93, 98, 99, 100, 101, 102, 103, 104 расположены на территории ООО
«Газпромнефть-Аэро Томск».

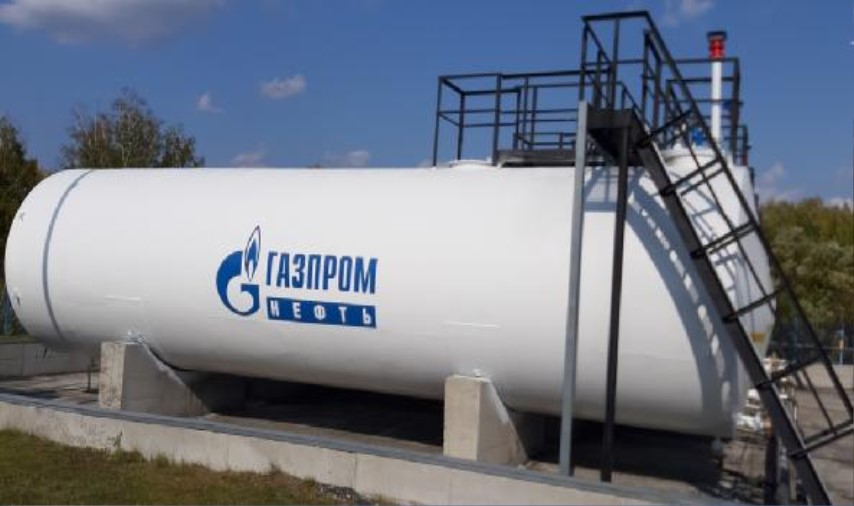

Общийвидрезервуаров стальныхгоризонтальныхцилиндрическихРГСН-100
представлен на рисунке 1.
Рисунок 1 – Общий вид резервуара стального горизонтального цилиндрического РГСН-100
Пломбирование резервуаров стальных горизонтальных РГСН-100 не предусмотрено.
Программное обеспечение
отсутствует.
Лист № 2
Всего листов 3
Метрологические и технические характеристики
Метрологические и основные технические характеристики резервуаров приведены в
таблицах 1 и 2.
±0,25
Значение
100
Таблица 1 – Метрологические характеристики
Наименование характеристики
Номинальная вместимость, м
3
Пределы допускаемой относительной
погрешности определения вместимости, %
Значение
Таблица 2 – Основные технические характеристики
Наименование характеристики
Условия эксплуатации:
- температура окружающего воздуха,
о
С
Средний срок службы, лет, не менее
от -40 до +50
30
Знак утверждения типа
наносится на титульный лист паспорта резервуара методом печати.
Комплектность средства измерений
10 шт.
Количество
Таблица 3 – Комплектность резервуара
Наименование
Резервуар стальной горизонтальный
цилиндрический
Обозначение
РГСН-100 зав. №№
91, 92, 93, 98, 99, 100,
101, 102, 103, 104
Паспорт
Градуировочная таблица
10 экз.
10 экз.
Поверка
осуществляется по документу ГОСТ 8.346-2000 «ГСИ. Резервуары стальные горизонтальные
цилиндрические. Методика поверки». Геометрический метод.
Основные средства поверки:
- рулетка измерительная металлическая Р20У2К, регистрационный № 51171-12, класс
точности 2;
- рулетка измерительная металлическая 2-го класса точности с грузом, регистрационный
№ 60606-15;
- толщиномер ультразвуковой А1207, регистрационный № 21702-01;
- анемометр ручной чашечный МС-13, регистрационный № 3488-80.
Допускается применение аналогичных средств поверки обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и в градуировочной таблице в месте
подписи поверителя.
Сведения о методиках (методах) измерений
отсутствуют.
Нормативные документы, устанавливающие требования к резервуару стальному
горизонтальному цилиндрическому РГСН-100
Приказ Росстандарта № 256 от 07.02.2018 «Об утверждении Государственной
поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости
и вместимости при статических измерениях, массового и объемного расходов жидкости»
Лист № 3
Всего листов 3
Изготовитель
Общество с ограниченной ответственностью «Техмонтаж» (ООО «Техмонтаж»)
ИНН 7024026191
Адрес: 636000, г. Томск, с. Тимирязевское, ул. Ново-Трактовая, д. 12Б, оф. 1
Заявитель
Обществосограниченнойответственностью«Газпромнефть-АэроТомск»
(ООО «Газпромнефть-Аэро Томск»)
ИНН 7014050043
Адрес: 634011, Томская область, Томский район, п. Аэропорт, д.1, стр. 96, оф.3001
Телефон: +7 (3822) 96-46-68
E-mail:
Испытательный центр
Акционерное общество «Метролог» (АО «Метролог»)
Адрес: 443125, г. Самара, ул. Губанова, 20а
Телефон: +7 (846) 2791166
Е-mail:
Аттестат аккредитации АО «Метролог» по проведению испытаний средств измерений в
целях утверждения типа № RA.RU.311958 от 07.12.2016 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииА.В. Кулешов
М.п.« ___ » _______________ 2020 г.
