Системы измерений количества и параметров свободного нефтяного газа факельных установок технологических объектов сбора и подготовки нефти ПАО "СН-МНГ" , ГРСИ 77876-20
Номер госреестра:
77876-20
Наименование СИ:
Системы измерений количества и параметров свободного нефтяного газа факельных установок технологических объектов сбора и подготовки нефти ПАО "СН-МНГ"
Обозначение типа:
Производитель:
ООО "Югранефтегазпроект", г.Нефтеюганск
Межповерочный интервал:
2 года
Сведения о типе СИ:
Заводской номер
Заводской номер:
на 9 шт. с зав.№ 012.5101, 012.5102, 012.5203, 012.5403, 015.5403, 015.5404, 017.5401, 017.5403, 017.5404
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 76877
об утверждении типа средств измерений
Лист № 1
Всего листов 6
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
свободного нефтяного газа
сбора и подготовки нефти
Системы измерений количества и параметров
факельных установок технологических объектов
ПАО «СН-МНГ»
Назначение средства измерений
Системы измерений количества и параметров свободного нефтяного газа факельных
установок технологических объектов сбора и подготовки нефти ПАО «СН-МНГ» (далее -
СИКГ) предназначены для измерений объемного расхода и объёма свободного нефтяного газа
(далее – газ), поступающего в факельную установку высокого давления, или в факельную
установку низкого давления, или в совмещённую факельную установку.
Описание средства измерений
Принцип действия СИКГ основан на косвенном методе измерений объёмного расхода и
объема газа, приведенных к стандартным условиям, по результатам измерений в рабочих
условиях объемного расхода, объема, температуры и давления газа, с приведением к
стандартным условиям методом «pTZ - пересчета» по ГОСТ 8.611-2013. Данные о
компонентном составе газа заносят в измерительно-вычислительный компонент СИКГ из
результатов периодического определения компонентного состава газа в испытательной
лаборатории при исследовании отобранных проб газа.
СИКГ представляют собой измерительные системы, спроектированные для конкретного
технологического объекта сбора и подготовки нефти из компонентов серийного производства,
ИС-2 по ГОСТ Р 8.596-2002.
СИКГ состоят из измерительной линии (ИЛ) и шкафа обработки информации (ШОИ).
В состав ИЛ СИКГ входят:
1)измерительный трубопровод с номинальным диаметром 150; 200; 250; 300; 400;
500 мм;
2)измерительный канал (ИК) объёмного расхода и объёма газа, включающий
расходомер газа ультразвуковой FLOWSIC 100, регистрационный номер в Федеральном
информационном фонде по обеспечению единства измерений (далее - регистрационный номер)
43980-10 или счетчик газа КТМ100 РУС (регистрационный номер 60932-15), которые
осуществляют измерения объемного расхода газа при рабочих условиях, формирование
выходных сигналов и передачу их через интерфейсы связи на измерительно-вычислительный
компонент системы, находящийся в ШОИ (шкаф обработки информации);
3)ИК абсолютного давления газа, включающий один из датчиков (преобразователей)
давления:
-
преобразователь давления измерительный EJX (регистрационный номер 28456-09),
модели EJX 510 (для измерений абсолютного давления);
-
преобразователь (датчик) давления измерительный EJ* (регистрационный номер
59868−15), модификации EJX (серии А) модели 510 (для измерений абсолютного давления) –
EJX510А;
4)ИК температуры газа, включающий один из датчиков (преобразователей)
температуры:
-
датчик температуры 644 (регистрационный номер 39539-08);
-
термопреобразователь сопротивления платиновый серии 65 (регистрационный номер
22257-11), класса допуска А, с преобразователем измерительным 644 (регистрационный номер
14683-09);
-
преобразователь измерительный Rosemount 644 (регистрационный номер 56381-14).
Лист № 2
Всего листов 6
ИК абсолютного давления и температуры газа измеряют и преобразуют текущие
значения параметров газа (абсолютное давление и температура) в унифицированные
электрические сигналы силы постоянного тока (от 4 до 20 мА), которые по линиям связи
поступают на соответствующий аналоговый вход измерительно-вычислительного компонента
СИКГ, где происходит их измерение и преобразование в значение соответствующей
физической величины.
В ШОИ находится измерительно-вычислительный компонент СИКГ, включающий блок
обработки данных - MCUP расходомера газа ультразвукового FLOWSIC 100, или блок
обработки данных МЦУ счетчика газа КТМ100 РУС.
Измерительно-вычислительный компонент СИКГ производит обработку поступивших
сигналов, вычисление объема газа, приведенного к стандартным условиям, хранение
измеренных и вычисленных значений, формирование цифрового выходного сигнала и вывода
измеренных значений на его дисплей.
Перечень СИКГ, заводских номеров и технологических объектов сбора и подготовки
нефти ПАО «СН-МНГ», на которых расположены СИКГ, приведён в таблице 1.
Наименование СИКГ
Таблица 1 – Перечень наименований СИКГ и их заводских номеров
Заводской
номер
12
1ППиСН Аганского месторождения. ФВД 012.5101
2ППиСН Аганского месторождения. ФНД012.5102
3ППиСН Ватинского месторождения. с 1 ступени сепарации на ФВД012.5203
4ДНС-3 Аганского месторождения. ФВД012.5403
5ДНС-2 Тайлаковского месторождения. ФВД 015.5403
6 ДНС-2 Тайлаковского месторождения. ФНД 015.5404
7 ДНС-1 Северо-Ореховского месторождения. ФВД 017.5401
8 ДНС-2 Северо-Ореховского месторождения. ФВД (2 очередь)
9 ДНС-2 Северо-Ореховского месторождения. ФНД (2 очередь)
017.5403
017.5404

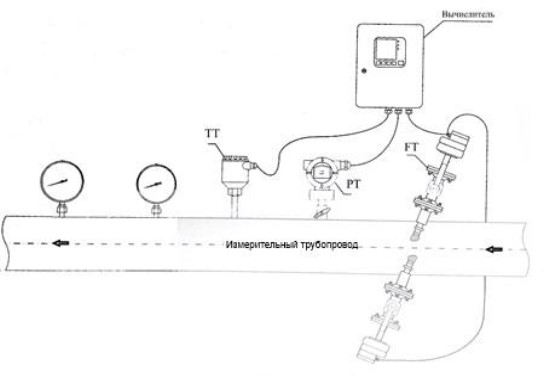

Структурная схема СИКГ представлена на рисунке 1.
Схема пломбировки средств измерений из состава СИКГ в соответствии с их
эксплуатационной документацией и/или в соответствии с МИ 3002-2006.
Рисунок 1 – Структурная схемаСИКГ
PT – датчик абсолютного давления газа;
ТT – измерительный преобразователь температуры газа;
FT – приёмо-передающие устройства ультразвукового расходомера или счётчика газа.
Лист № 3
Всего листов 6
СИКГ осуществляет выполнение следующих основных функций:
-
измерение объемного расхода и объема газа при рабочих условиях;
-
измерение температуры и абсолютного давления газа;
-
вычисление объемного расхода и объема газа, приведенных к стандартным условиям;
-
индикацию, регистрацию, хранение текущих, средних и интегральных значений
измеряемых параметров;
-
диагностику работоспособности измерительных компонентов;
-
управление работой системы;
-
контроль, индикация и сигнализация предельных значений измеряемых параметров;
-
формирование, архивирование и печать отчетов о результатах измерений и по учету
газа, протоколов контроля метрологических характеристик; формирование и выдача отчетов
системы;
-
учет, формирование журнала, архивирование и печать событий системы.
Программное обеспечение
В СИКГ применяется программное обеспечение (ПО) блока обработки данных MCUP
расходомера газа ультразвукового FLOWSIC 100 или блока обработки данных МЦУ счетчика
газа КТМ100 РУС.
Конфигурационные параметры, значения условно-постоянных величин, параметры
храненияизмереннойинформацииидругиеметрологическизначимыепараметры
определяемые, изменяемые, передаваемые в процессе эксплуатации защищены многоуровневой
системой паролей доступа с обязательным протоколированием всех вмешательств. Целостность
метрологически значимого ПО, не относящегося к области кода, определяется по журналам
событий и состояниям специально выделенных параметров конфигурации, предназначенных
для целей проверки целостности ПО.
Уровень зашиты ПО в соответствии с Р 50.2.077-2014 – «высокий».
Идентификационные
данные (признаки)
Значение
для блока обработки данных МЦУ
MCUP
01.хх.хх*
Цифровой
идентификатор ПО
Таблица 2 – Идентификационные данные ПО
для блока обработки
данных MCUP
MCUPMCUK
Наименование
программного
обеспечения (ПО)
Идентификационное
наименование ПО
Номер версии
(идентификационный
номер) ПО
11.хх.хх*
01.хх.хх*
21.хх.хх*
-**-**-**
где х принимает значения от 0 до 9.
*- Действующий номер версии ПО указывается в формуляре СИКГ.
** - Данные недоступны, так как данное ПО не может быть модифицировано, загружено или
прочитано через какой-либо интерфейс после опломбирования
Лист № 4
Всего листов 6
Метрологические и технические характеристики
Значение
Категория СИКГ по ГОСТ Р 8.733-2011
±3,5
±5,0
от 0 до 0,25 (от 0 до 2,549)
±1,0
Диапазон измерений температуры газа, °C
от 0 до +100
±0,4
Таблица 3 – Метрологические характеристики
Наименование характеристики
Класс СИКГ по ГОСТ Р 8.733-2011
В
IIIIIIV
Диапазон измерений объемного расхода газа при
рабочих условиях, м
3
/ч
Диапазон измерений объемного расхода газа,
приведенного к стандартным условиям, м
3
/ч
от 6912 от 346 от 10
до 136321 до 27264 до 1363
от 20000 доот 1000от 20
100000 до 20000 до 1000
Пределы допускаемой относительной погрешности
ИК объемного расхода и объёма газа при рабочих
условиях, %
Пределы допускаемой относительной погрешности
измерений объемного расхода и объема газа,
приведенных к стандартным условиям, %
Диапазон измерений абсолютного давления
газа, МПа (кгс/см
2
)
Пределы допускаемой приведенной погрешности ИК
абсолютного давления газа, %
Пределы допускаемой абсолютной погрешности ИК
температуры газа, °С
Наименование характеристики
Значение
Таблица 4 – Основные технические характеристики
Параметры электропитания от сети переменного тока:
- напряжение, Вот 187 до 242
- частота, Гц от 49 до 51
Рабочие условия измеряемой среды:
- температура, °Cот 0 до +60
- плотность при стандартных условиях, кг/м
3
от 0,71 до 1,99
- избыточное давление, МПа от 0,001 до 0,135
Рабочие условия окружающей среды:
- температура, °C:
- для ИЛ от -55 до +34*
- для ШОИ от +10 до +45
- атмосферное давление, кПаот 89 до 106,7
- относительная влажность, %, не более 95
Режим измеренийнепрерывный
* - Для измерительных преобразователей, входящих в состав системы, диапазон температуры
окружающей среды от плюс 10 до плюс 34 °C, что обеспечивается размещением их в
термочехлах
Знак утверждения типа
наносится на титульные листы руководства по эксплуатации и формуляр СИКГ типографским
способом, а также на корпус системы фотохимическим или иным способом.
Лист № 5 Trial
листов 6
Комплектность средства измерений
Наименование
Обозначение
Количество
-
9 шт.
Методика измерений
1 экз.
Таблица 5 – Комплектность средства измерений
Система измерений количества и параметров свободного
нефтяного газа факельной установки технологического
объекта сбора и подготовки нефти ПАО «СН-МНГ»
(заводские №№ 012.5101, 012.5102, 012.5203, 012.5403,
015.5403, 015.5404, 017.5401, 017.5403, 017.5404)
Комплект эксплуатационной документации
-
1 компл.
Методика поверки
МЦКЛ.0398.М-
2018
МЦКЛ.0243.МП
1 экз.
Поверка
осуществляется по документу МЦКЛ.0243.МП «ГСИ. Системы измерений количества и
параметров свободного нефтяного газа факельных установок технологических объектов сбора
и подготовки нефти ПАО «СН-МНГ». Методика поверки», утвержденному ЗАО КИП «МЦЭ»
28.11.2019 г.
Основные средства поверки:
- рабочий эталон силы постоянного тока 1-го разряда в соответствии с ГПС,
утвержденной приказом Росстандарта от 01.10.2018 г. № 2091 – калибратор тока UPS-III,
(регистрационный номер 60810-15), с диапазоном воспроизведения, измерения силы
постоянного тока от 0 до 24 мА и пределом допускаемой основной приведенной погрешности
воспроизведения, измерения силы постоянного тока, % от диапазона – ±0,01+2мкА;
- другие эталонные СИ и вспомогательное оборудование в соответствии с документами
на поверку средств измерений, входящих в состав СИКГ.
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемой системы с требуемой точностью.
Знак поверки наносится на бланк свидетельства о поверке и на пломбы средств
измерений из состава СИКГ в соответствии с их эксплуатационной документацией и/или в
соответствии с МИ 3002-2006.
Сведения о методиках (методах) измерений
приведены в документе МЦКЛ.0398.М-2018 «ГСИ. Методика (метод) измерений. Объемный
расход и объем газа приведенные к стандартным условиям. Методика измерений для СИКГ
факельных установок технологических объектов сбора и подготовки нефти ОАО «СН-МНГ»,
свидетельство об аттестации методики (метода) измерений № RA.RU.311313/МИ-123-2018 от
26.12.2018 г.
Нормативныедокументы,устанавливающиетребованияксистемамизмерений
количества и параметров свободногонефтяногогаза факельных установок
технологических объектов сбора и подготовки нефти ПАО «СН-МНГ»
ГОСТ Р 8.596-2002 ГСИ.Метрологическоеобеспечениеизмерительныхсистем.
Основные положения
ГОСТ Р 8.733-2011 ГСИ. Системы измерений количества и параметров свободного
нефтяного газа. Общие метрологические и технические требования
Лист № 6
Всего листов 6
Изготовитель
Общество с ограниченной ответственностью «Югранефтегазпроект»
(ООО «Югранефтегазпроект»)
ИНН 8604034825
Юридическийадрес:628300,Ханты-Мансийскийавтономныйокруг-Югра,
г. Нефтеюганск, нп. Промышленная зона Пионерная, ул. Парковая, стр.5/1, пом. 7
Адрес: 450075, Республика Башкортостан, г. Уфа, проспект Октября, д. 151
Телефон: +7 (347) 246-28-13
Заявитель
Публичное акционерное общество «Славнефть-Мегионнефтегаз» (ПАО «СН-МНГ»)
ИНН 8605003932
Адрес: 628684, Ханты-Мансийский автономный округ-Югра, г. Мегион, ул. Кузьмина, д. 51
Телефон: +7 (34643) 4-67-02
Испытательный центр
ЗакрытоеакционерноеобществоКонсалтинго-инжиниринговоепредприятие
«Метрологический центр энергоресурсов» (ЗАО КИП «МЦЭ»)
Адрес: 125424, г. Москва, Волоколамское шоссе, д. 88, стр. 8
Телефон (факс): +7 (495) 491-78-12
Е-mail:
Web-сайт:
Аттестат аккредитации ЗАО КИП «МЦЭ» по проведению испытаний средств измерений
в целях утверждения типа № RA.RU.311313 от 09.10.2015 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииА.В. Кулешов
М.п.« ___ » _______________ 2020 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 36926-08 | Системы автоматизированные информационно-измерительные коммерческого учета электрической энергии АИИС КУЭ МТ | Нет данных | ООО "НТЦ "Механотроника", г.С.-Петербург | 4 года | Перейти |
| 22586-02 | Узел учета нефти Центральной ДНС ЗАО "КомиАрктик Ойл" | Нет данных | Фирма "Quantel Engineering", Канада | 1 год | Перейти |
| 50935-12 | Рабочие эталоны единиц длины и ослабления в световоде | Нет данных | ФГУП "ВНИИ оптико-физических измерений" (ВНИИОФИ), г.Москва | 1 год | Перейти |
| 14438-08 | Измерители параметров ветра | ИПВ-92М, ИПВ-92М.02 | ОАО "Гидрометприбор", г.Москва | 2 года | Перейти |
| 22466-08 | Системы учета и контроля электроэнергии автоматизированные | ES-Энергия | ЗАО "Инженерный центр "Энергосервис", г.Архангельск | 4 года | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
