Установка для поверки и калибровки виброизмерительных преобразователей CS18P VLF HF, ГРСИ 77778-20
Номер госреестра:
77778-20
Наименование СИ:
Установка для поверки и калибровки виброизмерительных преобразователей
Обозначение типа:
CS18P VLF HF
Производитель:
Компания "SPEKTRA Schwingungstechnik und Akustik GmbH Dresden", Германия
Межповерочный интервал:
2 года
Сведения о типе СИ:
Заводской номер
Заводской номер:
зав.№ 201811
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 76773
об утверждении типа средств измерений
Лист № 1
Всего листов 6
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Установка для поверки и калибровки виброизмерительных преобразователей
CS18P VLF HF
Назначение средства измерений
Установкадляповеркиикалибровкивиброизмерительныхпреобразователей
CS18P VLF HF предназначена для воспроизведения и измерения параметров вибрации
(виброускорение, виброскорость, и виброперемещение) при проведении поверки и калибровки
виброизмерительных преобразователей, виброметров, в том числе лазерных, и других средств
измерений и контроля параметров вибрации.
Описание средства измерений
Принципработыустановкидляповеркиикалибровкивиброизмерительных
преобразователей CS18P VLF HF (далее - установка) основан на воспроизведении параметров
синусоидальной вибрации и определении коэффициента преобразования поверяемого и/или
калибруемого вибропреобразователя методом сравнения с рабочим эталоном и методом
лазерной интерферометрии.
В состав установки входят средства формирования и воспроизведения вибрационных
колебаний и средства измерений параметров вибрации:
−система контроля вибрации SRS-35;
−вибростенд SE-09 с акселерометром М353В17
−вибростенд APS 113-AB с акселерометром 393В04;
−вибростенд Bruel&Kjer 4809 с пьезоэлектрическим преобразователем 8305;
−акселерометр J353В04;
−виброметр OFV-5000;
−персональный компьютер;
−усилитель мощности APS 125;
−усилитель мощности PA14-500;
−усилитель мощности 2719;
−контроллер нулевого положения APS 0109.
Установка позволяет проводить поверку и калибровку:
−пьезоэлектрических вибропреобразователей;
−пьезоэлектрических вибропреобразователей со встроенной электроникой с
выходом по напряжению и по току;
−вибропреобразователей виброскорости;
−вибропреобразователей вихретоковых.
−виброметров, в том числе лазерных;
−калибраторов вибрационных;
−виброустановок эталонных.
Общий вид установки для поверки и калибровки виброизмерительных преобразователей
CS18P VLF HF представлен на рисунке 1.
Пломбирование установки не предусмотрено.
Лист № 2
Всего листов 6

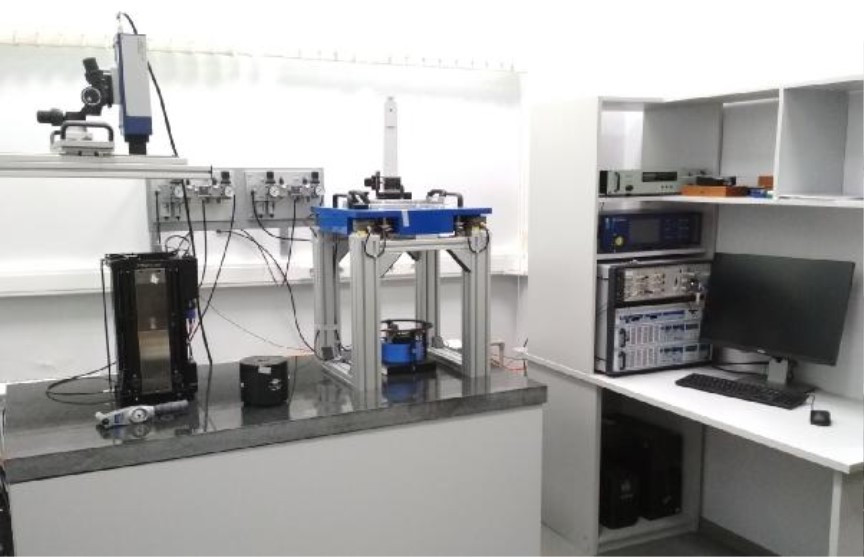

Рисунок 1 – Общий вид установки для поверки и калибровки виброизмерительных
преобразователей CS18P VLF HF
Программное обеспечение
Для работы на установке используется встроенное и автономное программное
обеспечение (далее – ПО).
Программное обеспечение автономное, устанавливаемое на персональный компьютер,
выполняет функции по заданию параметров вибрации (управления вибростендами), позволяет
программировать циклические испытания, создавать автоматические отчеты в MS Excel,
сохранять и проводить анализ данных, сохранять протоколы поверки и калибровки в базу
данных.
Встроенное ПО предназначено для обработки поступающих электрических сигналов
сенсорной головки для визуализации на дисплее виброметра OFV-5000. В остальных
составляющих средств измерений установки ПО отсутствует.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных
изменений в соответствии с Р 50.2.077-2014 – «средний».
Таблица 1 – Идентификационные данные программного обеспечения
Идентификационные данные (признаки)Значение
Автономное ПОВстроенное ПО
Идентификационное наименование ПОCS18 OFV-5000OFV-505
Номер версии (идентификационный номер) ПО 4.5.10.0 3.06 2.00
Цифровой идентификатор ПО - - -
Лист № 3
Всего листов 6
Метрологические и технические характеристики
Таблица 2 – Метрологические характеристики
Наименование характеристики
Значение
от 1∙10
-1
до 2∙10
4
от 1∙10
-2
до 7∙10
2
от 1∙10
-2
до 1∙10
3
от 1∙10
-4
до 0,5
от 1∙10
-8
до 7,9∙10
-2
±1,5
±0,5
±0,15
±0,5
±0,8
±1,5
±2,5
10
5,0
10
7,0
5,0
Диапазон рабочих частот, Гц
Диапазон воспроизведений виброускорения, м/с
2
Диапазон измерений виброускорения, м/с
2
Диапазонизмеренийивоспроизведений
виброскорости, м/с
Диапазонизмеренийивоспроизведений
виброперемещения, м
Пределы значений доверительных границ относительной
погрешности измерений и воспроизведений параметров
вибрации(виброускорение,виброскорость,
виброперемещение), при доверительной вероятности
0,95 в диапазоне частот, %:
от 0,1 до 0,5 Гц включ.
св. 0,5 до 20 Гц включ.
св. 20 до 800 Гц включ.
св. 800 до 2000 Гц включ.
св. 2000 до 5000 Гц включ.
св. 5000 до 10000 Гц включ.
св. 10000 до 20000 Гц включ.
Относительный коэффициент поперечного движения
вибростола в диапазоне частот, %, не более:
от 0,1 Гц до 8 Гц включ.
св. 8 Гц до 10000 Гц включ.
св. 10000 Гц до 20000 Гц включ.
Коэффициент гармоник виброускорения в диапазоне
частот, %, не более:
от 0,1 до 0,5 Гц включ.
св. 0,5 до 20000 Гц включ.
Уровеньвибрационногошумавиброускорения(СКЗ),м/с
2
0,003
от +15 до +30
80
от 86,0 до 106,7
Значение
0,9
220±10 %
50±0,4 %
1000
Таблица 3 – Основные технические характеристики
Наименование характеристики
Масса поверяемого/калибруемого
вибропреобразователя, кг, не более
Напряжение питания, В
Частота электрической сети, Гц
Потребляемая мощность, Вт, не более
Условия эксплуатации:
- температура окружающего воздуха, °С
- относительная влажность воздуха, %, не более
- атмосферное давление, кПа
Лист № 4
Всего листов 6
160; 470; 360
160; 200; 200
256; 213; 168
149; 143
450; 360; 150
88; 482; 450
88; 482; 450
88; 482; 350
44; 482; 450
8,0
9,5
38
Значение
12,7; 29,0
Продолжение таблицы 3
Наименование характеристики
Габаритные размеры компонентов установки,
(длина; ширина; высота) мм, не более
- система управления SRS-35
-вибростендSE-09сакселерометром
М353В17
- вибростенд APS 113-AB с акселерометром
393В04
- вибростендBruel&Kjer4809с
пьезоэлектрическим преобразователем 8305
- виброметр OFV-5000 (без сенсорной головки)
- усилитель мощности APS 125
- усилитель мощности РА14-500
- усилитель мощности 2719
- контроллер нулевого положения APS 0109
(диаметр; высота)
- акселерометр J353В04
(диаметр; высота)
Масса компонентов установки, кг, не более
- система управления SRS-35
-вибростендSE-09сакселерометром
М353В17
- вибростенд APS 113-AB с акселерометром
393В04
- вибростендBruel&Kjer4809с
пьезоэлектрическим преобразователем 8305
- виброметр OFV-5000 (без сенсорной головки)
- усилитель мощности APS 125
- усилитель мощности РА14-500
- усилитель мощности 2719
- контроллер нулевого положения APS 0109
- акселерометр J353В04
Средняя наработка на отказ, ч
Средний срок службы, лет
8,3
10
21
21
14
9,5
0,0105
6200
10
Знак утверждения типа
наносится на боковую поверхность корпуса установки и на титульный лист руководства по
эксплуатации методом наклейки.
Комплектность средства измерений
зав. № 201811
1 шт.
Обозначение
Количество
Таблица 4 – Комплектность средства измерений
Наименование
Установка для поверки и калибровки
виброизмерительных преобразователей
CS18P VLF HF в составе:
Система контроля вибрации SRS-35
Вибростенд SE-09
Вибростенд APS 113-AB
Вибростенд Bruel&Kjer 4809
Виброметр OFV-5000
CS 18P VLF HF_SRS35
CS 18P VLF HF_SE-09
CS 18P VLF HF_APS113-AB
CS 18P VLF HF_4809
CS 18P VLF HF_OFV-5000
1 шт.
1 шт.
1 шт.
1 шт.
1 шт.
Лист № 5
Всего листов 6
Продолжение таблицы 4
Наименование
Усилитель мощности APS 125
Усилитель мощности PA14-500
Усилитель мощности 2719
Контроллер нулевого положения APS 0109
Акселерометр J353В04
Персональный компьютер
Программное обеспечение на CD - диске
Руководство по эксплуатации
Методика поверки
Обозначение
CS 18P VLF HF_APS125
CS 18P VLF HF_PA14-500
CS 18P VLF HF_2719
CS 18P VLF HF_APS0109
CS 18P VLF HF_ J353В04
-
-
-
МП 2520-092-2019
Количество
1 шт.
1 шт.
1 шт.
1 шт.
1 шт.
1 шт.
1 шт.
1 экз.
1 экз.
Поверка
осуществляется по документу МП 2520-092-2019 «ГСИ. Установка для поверки и калибровки
виброизмерительных преобразователей CS18P VLF HF. Методика поверки», утвержденному
ФГУП «ВНИИМ им. Д.И. Менделеева» 15 августа 2019 года.
Основные средства поверки:
– государственный первичный специальный эталон единиц длины, скорости и
ускорения при колебательном движении твердого тела ГЭТ 58-2018 по приказу Росстандарта от
27.12.18 г. № 2772;
– измерительнелинейныхискаженийавтоматическийС6-11, регистрационный
№ 9081-83 в Федеральном информационном фонде по обеспечению единства измерений.
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемой установки с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к установке для
поверки и калибровки виброизмерительных преобразователей CS18P VLF HF
Приказ Росстандарта от 27 декабря 2018 г. № 2772 «Об утверждении государственной
поверочной схемы для средств измерений виброперемещения, виброскорости, виброускорения
и углового ускорения»
ГОСТ ISO 16063-1-2013 Вибрация. Методы калибровки датчиков вибрации и удара.
Часть 1. Основные положения
ГОСТ ISO 16063-11-2013 Вибрация. Методы калибровки датчиков вибрации и удара.
Часть 11. Первичная вибрационная калибровка методами лазерной интерферометрии
ГОСТ ISO 16063-21-2013 Вибрация. Методы калибровки датчиков вибрации и удара.
Часть 21. Вибрационная калибровка сравнением с эталонным преобразователем
ГОСТ ISO 16063-41-2014 Вибрация. Методы калибровки датчиков вибрации и удара.
Часть 41. Калибровка лазерных виброметров
ГОСТ Р 8.669-2009Государственнаясистемаобеспеченияединстваизмерений.
Виброметры с пьезоэлектрическими, индукционными и вихретоковыми вибропреобразователями
Техническая документация компании SPEKTRA Schwingungstechnik und Akustik GmbH
Dresden, Германия
Изготовитель
Компания SPEKTRA Schwingungstechnik und Akustik GmbH Dresden, Германия
Адрес: Heidelberger Str. 12, DE-01189, Dresden, Germany
Телефон: +49 351 400 24 0, факс: +49 351 400 24 99
Web-сайт:
Лист № 6
Всего листов 6
Заявитель
Федеральноебюджетноеучреждение«Государственныйрегиональныйцентр
стандартизации, метрологии ииспытанийвНижегородскойобласти»
(ФБУ «Нижегородский ЦСМ»)
ИНН 5262006584
Адрес:603950, г. Нижний Новгород, ул. Республиканская, д.1
Телефон: 8 800-200-22-14, факс: +7 (831) 428-57-48
Web-сайт:
E-mail:
научно-
области
Испытательный центр
Федеральноегосударственноеунитарноепредприятие«Всероссийский
исследовательский институт метрологии им. Д.И. Менделеева»
Адрес: 190005, г Санкт-Петербург, Московский пр., д. 19
Телефон +7 (812) 251-76-01, факс +7 (812) 713-01-14
Web-сайт:
E-mail:
Регистрационный номер RA.RU.311541 в Реестре аккредитованных лиц в
обеспечения единства измерений Росаккредитации.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииА.В. Кулешов
М.п.« ___ » _______________ 2020 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 61335-15 | Комплексная измерительная установка | НОВИК | АО "НПП "Исток" им.Шокина", г.Фрязино | 1 год | Перейти |
| 72818-18 | Установка для поверки и калибровки виброизмерительных преобразователей | 9155 с вибростендами 2075Е-875 и 2129Е025 | Фирма "The Modal Shop, Inc.", США | 2 года | Перейти |
| 40388-09 | Стенды для поверки тепловычислителей | VERIFICATION EQUIPMENT MULTICAL® 601 | Фирма "Kamstrup A/S", Дания | 1 год | Перейти |
| 32750-06 | Установка для дистанционного контроля наружной поверхности корпуса | Аркус-Т | ОАО "ВНИИ по эксплуатации атомных электростанций" (ВНИИАЭС), г.Москва | 5 лет | Перейти |
| 32104-06 | Установки для регулировки и поверки трех- и однофазных счетчиков активной и реактивной электрической энергии | УПР3 | ОАО "ЦПРП-Энергосервис", г.С.-Петербург | 3 года | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
