Анализаторы серы в нефти и нефтепродуктах рентгенофлуоресцентные энергодисперсионные СПЕКТРОСКАН SE, ГРСИ 77752-20
Номер госреестра:
77752-20
Наименование СИ:
Анализаторы серы в нефти и нефтепродуктах рентгенофлуоресцентные энергодисперсионные
Обозначение типа:
СПЕКТРОСКАН SE
Производитель:
ООО "НПО "Спектрон", г.С.-Петербург
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
03.03.2025
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 76747
об утверждении типа средств измерений
Лист № 1
Всего листов 5
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Анализаторысерывнефтиинефтепродуктахрентгенофлуоресцентные
энергодисперсионные СПЕКТРОСКАН SE
Назначение средства измерений
Анализаторысерывнефтиинефтепродуктахрентгенофлуоресцентные
энергодисперсионные СПЕКТРОСКАН SE (далее – анализаторы) предназначены для
измерений массовой доли серы в нефти и нефтепродуктах, таких как дизельное топливо,
бензин, керосин, смазочные масла, мазут, гидравлические масла, реактивное топливо и любые
дистиллятные нефтепродукты.
Описание средства измерений
Принцип действия анализаторов - метод энергодисперсионной рентгенофлуоресцентной
спектрометрии,основанныйнавыделенииизспектрафлуоресцентногоизлучения
исследуемого образца характеристической линии серы, регистрации интенсивности этой линии
и пересчёта интенсивности в массовую долю серы в исследуемом образце, на основании
предварительно установленных калибровочных зависимостей.
Флуоресцентноеизлучениеисследуемогообразцавозбуждаетсяизлучением
рентгеновской трубки с энергией выше 2,5 кэВ и регистрируется детектором, позволяющим
отделить Kα – излучение серы от другого рентгеновского излучения. Электронное
оборудование осуществляет подсчет интенсивности рентгеновского излучения и пересчет
интенсивности флуоресцентного излучения в массовую долю серы.
Измерение массовой доли серы включает последовательную подачу в анализатор двух
образцов пробы нефти или нефтепродукта. На экране анализатора отображаются показания:
разность между результатами единичных определений и среднее арифметическое двух
результатов единичных определений массовой доли серы в пробе (результат измерения). Эти
же показания автоматически выводятся на печать на встроенный принтер.
Анализаторывыпускаютсявтрехмодификациях:СПЕКТРОСКАНSESL,
СПЕКТРОСКАН SE SUL-01, СПЕКТРОСКАН SE SUL-02, отличающихся типом детектора и
метрологическими характеристиками.
Анализаторы являются настольными приборами, для управления и обработки
информации используется встроенный компьютер. Программное обеспечение анализаторов
предназначено для управления их работой и процессом измерений. Анализаторы имеют
возможность подключения к персональному компьютеру.
Анализаторы могут эксплуатироваться как в стационарных условиях, так и в составе
передвижных лабораторий. При эксплуатации в передвижной лаборатории анализаторы
перевозятся в транспортной таре, выполнение измерений проводится во время стоянки
передвижной лаборатории.
Общий вид анализаторов серы в нефти и нефтепродуктах рентгенофлуоресцентных
энергодисперсионных СПЕКТРОСКАН SE приведен на рисунке 1.
Лист № 2
Всего листов 5

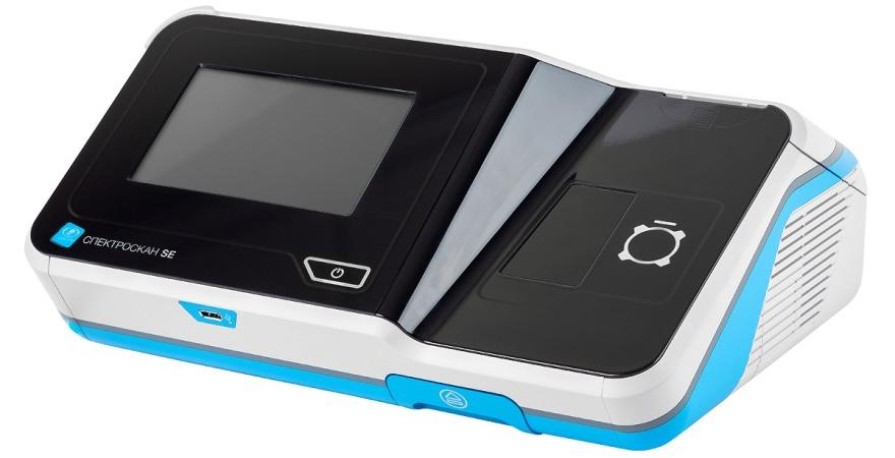

Рисунок 1 – Общий вид анализатора
Пломбирование анализаторов не предусмотрено.
Программное обеспечение
Анализаторы оснащаются ПО «Спектр-Квант», которое состоит из двух модулей:
«Количественный анализ» и «Проверка спектрометра». ПО может использоваться как
встроенное и как автономное, при установке на отдельный персональный компьютер.
Автономное ПО, на электронном носителе, поставляется по заказу.
Встроенное и автономное ПО является полностью метрологически значимым, выполняет
следующие функции:
-
управление анализатором;
-
настройка режимов работы анализатора;
-
построение калибровочных зависимостей и графиков;
-
получение, обработка и хранение результатов измерений.
Уровень защиты встроенного и автономного ПО анализаторов «средний», согласно
Р 50.2.077-2014. Влияние ПО на метрологические характеристики учтено при их нормировании.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 – Идентификационные данные программного обеспечения
Идентификационные данные (признаки)Значение
Идентификационное наименование ПОМодуль:Модуль:
«Количественный «Проверка
анализ»спектрометра»
Номер версии (идентификационный номер) ПОне ниже 4.0.0.0
Цифровой идентификатор ПО-
Метрологические и технические характеристики
Значение
Таблица 2 – Метрологические характеристики
Наименование характеристики
Диапазон измерений массовой доли серы, %
1)
СПЕКТРОСКАН SE SL
СПЕКТРОСКАН SE SUL-01
от 0,0010 до 5,00
от 0,00030 до 5,00
Лист № 3
Всего листов 5
Продолжение таблицы 2
Наименование характеристикиЗначение
СПЕКТРОСКАН SE SUL-02 от 0,00030 до 5,00
Пределы допускаемой абсолютной погрешности измерений
массовой доли серы
2)
, %
СПЕКТРОСКАН SE SL±(0,04∙Х+0,00026)
СПЕКТРОСКАН SE SUL-01±(0,04∙Х+0,00017)
СПЕКТРОСКАН SE SUL-02±(0,04∙Х+0,00017)
Предел повторяемости
3)
результатов единичных определений
(Р=0,95), %, в поддиапазонах измерений:
СПЕКТРОСКАН SE SL
- от 0,0010 до 0,100 % включ. 0,0263·Х+0,00022
- св. 0,100 до 1,00 % включ. 0,0146·Х+0,0014
- св. 1,00 до 5,00 % 0,0075·Х+0,0085
СПЕКТРОСКАН SE SUL-01
- от 0,00030 до 0,100 % включ.0,0272·Х+0,00014
- св. 0,100 до 1,00 % включ. 0,0146·Х+0,0014
- св. 1,00 до 5,00 % 0,0075·Х+0,0085
СПЕКТРОСКАН SE SUL-02
- от 0,00030 до 0,0100 % включ.0,006·Х+0,00010
- св. 0,0100 до 0,100 % включ. 0,03·Х-0,00014
- св. 0,100 до 1,00 % включ.0,0146·Х+0,0014
- св. 1,00 до 5,00 %0,0075·Х+0,0085
Предел допускаемого относительного СКО случайной
составляющей погрешности (для массовой доли серы 0,05 %), %0,5
1)
Содержание серы может быть представлено в единицах массовой доли, выраженной в
млн
-1
(мг/кг, ppm), путем пересчета 1 % = 10000 млн
-1
при этом аддитивная часть пределов
допускаемой абсолютной погрешности и предела повторяемости измерений должна быть
пересчитана таким же образом.
2)
Х - среднее арифметическое результатов двух параллельных определений массовой
доли серы, %, если модуль их разности не превышает предела повторяемости.
3)
Модуль разности результатов двух параллельных определений массовой доли серы в
двух образцах одной пробы.
Значение
от 195 до 253
50±1
100
185
320
400
8,5
10
15000
Таблица 3 - Основные технические характеристики
Наименование характеристики
Параметры электрического питания:
- напряжение переменного тока, В
- частота переменного тока, Гц
Потребляемая мощность, В∙А, не более
Габаритные размеры, мм, не более
- высота
- ширина
- длина
Масса, кг, не более
Средний срок службы, лет
Наработка на отказ, ч, не менее
Условия эксплуатации:
- температура окружающей среды, °С
- относительная влажность при температуре +25 °С, %, не более
от +10 до +35
80
Лист № 4
Всего листов 5
Знак утверждения типа
наносится на титульном листе паспорта методом компьютерной печати и на заднюю панель
анализатора в виде наклейки.
Комплектность средства измерений
Таблица 4 - Комплектность средства измерений
Наименование
Анализатор
Комплект ЗИП
Методика поверки
Паспорт
Руководство по эксплуатации
Автономное ПО на электронном носителе
Обозначение
РПНФ.415312.001
РПНФ.415312.001 ЗИ
МП 93-251-2019
РПНФ.415312.001ПС
РПНФ.415312.001РЭ
«Спектр-Квант»
Кол-во
1 шт.
1 шт.
1 экз.
1 экз.
1 экз.
по заказу
Поверка
осуществляется по документу МП 93-251-2019 «ГСИ. Анализаторы серы в нефти и
нефтепродуктахрентгенофлуоресцентныеэнергодисперсионныеСПЕКТРОСКАНSE.
Методика поверки», утвержденному ФГУП «УНИИМ» 17 октября 2019 г.
Основные средства поверки:
- стандартный образец массовой доли серы в минеральном масле ГСО 9513-2010
(СН-0,0003-НС) с аттестованным значением массовой доли серы порядка 0,0003 % и границами
допускаемых значений относительной погрешности при Р=0,95 ±20 %;
- стандартный образец массовой доли серы в минеральном масле ГСО 9515-2010
(СН-0,0010-НС) с аттестованным значением массовой доли серы порядка 0,0010 % и границами
допускаемых значений относительной погрешности при Р=0,95 ±5 %;
- стандартный образец массовой доли серы в минеральном масле ГСО 9404-2009
(СН-0,010-НС) с аттестованным значением массовой доли серы порядка 0,010 % и границами
допускаемых значений относительной погрешности при Р=0,95 ±4 %;
- стандартный образец массовой доли серы в минеральном масле ГСО 9407-2009
(СН-0,100-НС) с аттестованным значением массовой доли серы порядка 0,1 % и границами
допускаемых значений относительной погрешности при Р=0,95 ±2 %;
- стандартный образец массовой доли серы в минеральном масле ГСО 11031-2018
(СНН02-500-ЭК) с аттестованным значением массовой доли серы порядка 0,050 % и границами
допускаемых значений относительной погрешности при Р=0,95 ±2,5 %;
- стандартный образец массовой доли серы в минеральном масле ГСО 9410-2009
(СН-1,00-НС) с аттестованным значением массовой доли серы порядка 1,0 % и границами
допускаемых значений относительной погрешности при Р=0,95 ±2 %;
- стандартный образец массовой доли серы в минеральном масле ГСО 9416-2009
(СН-5,00-НС) с аттестованным значением массовой доли серы порядка 5,0 % и границами
допускаемых значений относительной погрешности при Р=0,95 ±2 %.
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых анализаторов с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Лист № 5
Всего листов 5
Нормативные и технические документы, устанавливающие требования к анализаторам
серы в нефти и нефтепродуктах рентгенофлуоресцентным энергодисперсионным
СПЕКТРОСКАН SE
ГОСТ Р 8.735.0-2011 ГСИ. Государственная поверочная схема для средств измерений
содержания компонентов в жидких и твердых веществах и материалах. Основные положения
РПНФ.415312ТУ Анализаторы серы в нефти и нефтепродуктах рентгенофлуоресцентные
энергодисперсионные СПЕКТРОСКАН SE. Технические условия
Изготовитель
Общество с ограниченной ответственностью «Научно-производственное объединение
«СПЕКТРОН» (ООО «НПО «СПЕКТРОН»)
ИНН 7826101943
Адрес: 190103, г. Санкт-Петербург, ул. Циолковского, д. 10, лит. А
Телефон: +7 (812) 325-81-83
Факс: +7 (812) 325-85-03
E-mail:
Испытательный центр
Уральский научно-исследовательский институт метрологии – филиал Федерального
государственногоунитарногопредприятия«Всероссийскийнаучно-исследовательский
институт метрологии им. Д.И. Менделеева»
(УНИИМ – филиал ФГУП «ВНИИМ им. Д.И. Менделеева»)
Адрес: 620000, г. Екатеринбург, ул. Красноармейская, д. 4
Телефон: +7 (343) 350-26-18
Факс: +7 (343) 350-20-39
Web-сайт:
E-mail:
Аттестат аккредитации УНИИМ – филиала ФГУП «ВНИИМ им. Д.И. Менделеева» по
проведению испытаний средств измерений в целях утверждения типа № RA.RU.311373
от 10.11.2015 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииА. В. Кулешов
М.п.«___» _________ 2020г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 18570-04 | Системы измерений количества и показателей качества нефти и нефтепродуктов | Рубин | ОАО НПП "Системнефтегаз", г.Октябрьский | 1 год | Перейти |
| 72130-18 | Анализаторы общего органического углерода в воде | QuickTOCuv | Фирма "LAR Process Analysers AG", Германия | 1 год | Перейти |
| 71729-18 | Система измерений количества и параметров нефти сырой на УПСВ-10 ЦПНГ-3 | Нет данных | АО "Самаранефтегаз", г.Самара | 3 года | Перейти |
| 45769-10 | Спектрометры универсальные рентгенофлуоресцентные | Clever A-17, Clever B-23, Clever C-31 | ЗАО "ЭЛЕРАН", г.Москва | 1 год | Перейти |
| 6206-77 | Анализаторы спектра | Ф4326 | Нет данных | Нет данных | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
