Дефектоскопы вихретоковые специализированные ВД-131-НД.3, ГРСИ 77742-20
Номер госреестра:
77742-20
Наименование СИ:
Дефектоскопы вихретоковые специализированные
Обозначение типа:
ВД-131-НД.3
Производитель:
ООО "НПП "Промприбор", г.Москва
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
03.03.2025
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 76737
об утверждении типа средств измерений
Лист № 1
Всего листов 4
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Дефектоскопы вихретоковые специализированные ВД-131-НД.3
Назначение средства измерений
Дефектоскопы вихретоковые специализированные ВД-131-НД.3 (далее – дефектоскопы)
предназначеныдляизмеренийглубиныишириныповерхностныхдефектовпри
автоматизированном неразрушающем контроле на наличие поверхностных дефектов стальных
цилиндрических роликов, используемых в буксовых узлах железнодорожных вагонов и вагонов
метро.
Описание средства измерений
Принцип действия дефектоскопов основан на амплитудном методе вихретокового
неразрушающего контроля.
Спомощьюобмоткивозбуждениявихретоковогопреобразователя(ВТП)на
цилиндрической поверхности ролика создаются вихревые токи. Анализ амплитуды наводимого
в приемной катушке ВТП напряжения позволяет судить о состоянии поверхности ролика
(наличии или отсутствии дефектов). Превышение выходным сигналом ВТП порогового уровня
свидетельствует об отнесении к браку контролируемого ролика.
Дефектоскопы состоят из электронного блока, подающей кассеты для роликов,
приемочного стыкового узла для годных роликов и лотка для забракованных роликов.
Подающая кассета с роликами, подлежащими контролю, устанавливается на приемный
узел дефектоскопа. Контролируемые ролики из приемо-подающей кассеты поочередно
поступают в размагничивающее устройство, а затем на позицию контроля. Вихретоковый
контроль производится тремя вихретоковыми преобразователями (ВТП): двумя торцевыми
преобразователями – при контроле торцев ролика и осевым преобразователем – при контроле
цилиндрической поверхности ролика.
Сигналы вихретоковых преобразователей передаются в схему обработки данных, где
происходит усиление, детектирование и фильтрация сигналов, после чего поступают на
аналогово-цифровой преобразователь (АЦП). Цифровые сигналы с выходов АЦП поступают на
микропроцессор, который сравнивает их с пороговыми значениями, установленными при
настройке дефектоскопа и хранящимися в памяти микропроцессора.
Микропроцессор обрабатывает полученные сигналы, анализирует амплитуду и
длительность электрических импульсов, превысивших установленное пороговое значение,
принимает решение о годности ролика и выдает управляющие сигналы на исполнительный
механизм удаления ролика с позиции контроля. Годные ролики направляются в приемо-
подающую кассету, а бракованные ролики – в лоток. Результаты отображаются на дисплее.
Общий вид дефектоскопов представлен на рисунке 1.
Пломбирование от несанкционированного доступа не предусмотрено.
Лист № 2
Всего листов 4

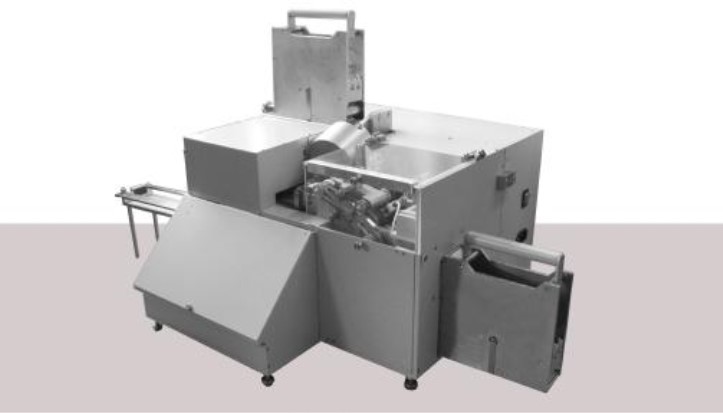

Рисунок 1 – Общий вид дефектоскопов вихретоковых специализированных ВД-131-НД.3
Программное обеспечение
Дефектоскопы имеют в своем составе программное обеспечение (ПО), которое
осуществляет функции индикации, управления и протоколирования результатов контроля.
ПО установлено на планшетный компьютер, защищено паролем входа в среду
операционной системы (авторизация).
Защита программного обеспечения системы соответствует уровню «средний» в
соответствии с Р 50.2.077-2014.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
Идентификационные данные (признаки)
Идентификационное наименование ПО
Номер версии (идентификационный номер) ПО
Значение
ВД-131-НД.3
2.0 и выше
Цифровой идентификатор ПО
отсутствует
Метрологические и технические характеристики
Значение
0,1
0,1
Таблица 2 - Метрологические характеристики
Наименование характеристики
Порог чувствительности, мм
- по глубине
- по ширине
Пределы допускаемой абсолютной погрешности выявления дефекта по
пороговому уровню, %
Диапазон установки частоты напряжения возбуждения ВТП, Гц
Отклонение установки частоты напряжения возбуждения ВТП, %
Диапазон установки напряжения сигнала возбуждения ВТП, В
Отклонение установки напряжения сигнала возбуждения ВТП, %
± 20
от 50 до 16 000 000
± 10
от 0,5 до 10,0
± 20
Лист № 3
Всего листов 4
±1,0
Значение
8
120
220±22
50±1
1100
550
600
45
Таблица 3 - Основные технические характеристики
Наименование характеристики
Шагрегулировкикоэффициентаусиленияикоэффициента
предусиления для каждой точки измерения, дБ
Время непрерывной работы, ч, не менее
Число контролируемых роликов, штук в ч, не менее
Параметры электрического питания:
- напряжение переменного тока, В
- частота переменного тока, Гц
Габаритные размеры, мм, не более
- длина
- высота
- ширина
Масса, кг, не более
Условия эксплуатации:
- температура окружающей среды, ºС
- относительная влажность, %
Средний срок службы, лет
от +1 до +35
80
10
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации типографским методом и на
шильдик на передней панели дефектоскопа методом наклейки.
Комплектность средства измерений
1 шт.
1 шт.
Таблица 4 – Комплектность дефектоскопа вихретокового специализированного ВД-131-НД.3
НаименованиеОбозначениеКоличество
Дефектоскоп вихретоковыйВД-131-НД.3
специализированный
Планшетный компьютер-1 шт.
Программное обеспечение-1 шт.
Кабель питания сетевой-1 шт.
Кабель специализированный (для-
подключения дефектоскопа к ПК)
Комплект мер-1 комплект
Комплект ЗИП-1 комплект
Тара упаковочная- 1 шт.
Дефектоскоп вихретоковый
специализированный ВД-131-НД.3.ВД-131-НД.3.76005454.01.18 РЭ1 экз.
Руководство по эксплуатации
Дефектоскоп вихретоковый
специализированный ВД-131-НД.3. Паспорт
ВД-131-НД.3.76005454.01.18 ПС1 экз.
Дефектоскопы вихретоковые
специализированные ВД-131-НД.3. МетодикаМП № 203-41-20191 экз.
поверки
МП №
Методика
203-41-2019 «Дефектоскопы вихретоковые
поверки», утвержденному ФГУП «ВНИИМС»
Поверка
осуществляетсяподокументу
специализированные ВД-131-НД.3.
22 апреля 2019 г.
Лист № 4
Всего листов 4
Основное средство поверки:
- комплект мер неразрушающего контроля КМ-131 (Рег. № 48122-11),
- осциллограф цифровой GDS-73352 (Рег. № 51562-12).
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемого дефектоскопа с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к дефектоскопам
вихретоковым специализированным ВД-131-НД.3
ТУ 4276-028-76005454-2018. Дефектоскоп вихретоковый специализированный ВД-131-
НД.3. Технические условия
Изготовитель
Общество с ограниченной ответственностью «Научно-производственное предприятие
«ПРОМПРИБОР» (ООО «НПП «ПРОМПРИБОР»)
ИНН 7708549383
Адрес: 107023, г. Москва, Измайловский вал, 30
Телефон/факс: +7 (495) 580-37-77
Web-сайт:
E-mail:
научно-
средств
Испытательный центр
Федеральноегосударственноеунитарноепредприятие«Всероссийский
исследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д. 46
Телефон: +7 (495) 437-55-77, факс: +7 (495) 437-56-66
Web-сайт:
E-mail:
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний
измерений в целях утверждения типа № 30004-13 от 29.03.2018 г.
Руководителя Федерального
агентства по техническому
регулированию и метрологииА.В. Кулешов
М.п.« ___ » _______________ 2020 г.
