Untitled document

Приложение к свидетельству № 76725

об утверждении типа средств измерений

Лист № 1

Всего листов 4

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Дифманометры серии MD

Назначение средства измерений

Дифманометры серии MD (далее по тексту - дифманометры) предназначены для

измерений дифференциального давления высоковязких, кристаллизующихся или загрязненных

сред.

Описание средства измерений

Принцип действия дифманометров основан на использовании зависимости между

измеряемым давлением и упругой деформацией чувствительного элемента. Под воздействием

измеряемой разности давлений, которые подаются в измерительные камеры дифманометров,

происходит деформация чувствительного элемента, которая преобразуется передаточным

механизмом в перемещение показывающей стрелки относительно шкалы циферблата

дифманометров.

Дифманометры выпускаются моделей MDM1200, MDB1200, MDC1200, MDP200 и

MDM5200 отличающиеся диапазонами измерений и массо - габаритными параметрами.

Дифманометры моделей MDM1200, MDB1200 и MDC1200 выпускаются во взрывозащищенном

корпусе.

Общий вид дифманометров серии МD приведен на рисунках 1 – 4. Пломбирование

дифманометров не предусмотрено.

Рисунок 2 – Общий вид дифманометров

модели MDB1200

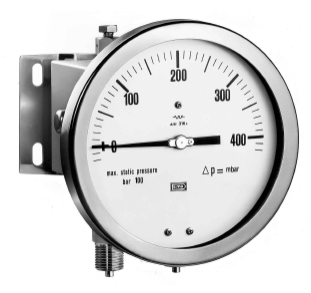

Рисунок 1 – Общий вид дифманометров

модели MDM1200

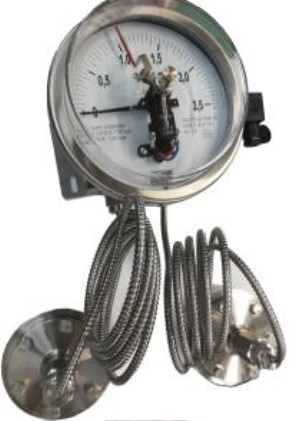

Рисунок 3 – Trial вид дифманометров

модели MDC1200

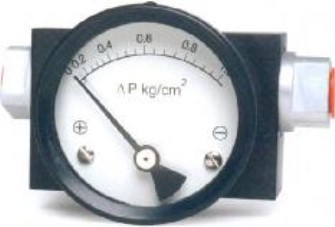

Рисунок 4 – Общий вид дифманометров

модели MDP200

Лист № 2

Всего листов 4

Рисунок 5 – Общий вид дифманометров модели MDM5200

Программное обеспечение

отсутствует.

Метрологические и технические характеристики

Основные метрологические и технические характеристики дифманометров приведены в

таблицах 1-2.

Наименование характеристики

Значение

Верхний предел дифференциального давления, МПа

(бар) (Для MDM1200)

Верхний предел дифференциального давления, МПа

(бар) (Для MDB1200)

Верхний предел дифференциального давления, кПа

(бар) (Для MDC1200)

Таблица 1 – Основные метрологические характеристики дифманометров

0,01 (0,1); 0,016 (0,16); 0,025 (0,25); 0,04

(0,4); 0,06 (0,6); 0,1 (1,0); 0,16 (1,6); 0,25

(2,5); 0,4 (4,0); 0,6 (6,0); 1,0 (10,0); 1,6

(16,0)

0,04 (0,4); 0,06 (0,6); 0,1 (1,0); 0,16 (1,6);

0,25 (2,5); 0,4 (4,0); 0,6 (6,0); 1,0 (10,0);

1,6 (16,0); 2,5 (25,0); 6 (60,0)

0,4 (0,004); 0,6 (0,006); 1,0 (0,01); 1,6

(0,016); 2,5 (0,025); 4,0 (0,04); 6,0 (0,06);

10 (0,1); 16 (0,16); 25 (0,25); 40 (0,4)

7 (70)

16 (160)

0; 0,0004*

40 (400)

1,6; 2; 2,5

Верхний предел дифференциального давления, МПа

(бар) (Для MDP200)

Верхний предел дифференциального давления, МПа

(бар) (Для MDM5200)

Нижние пределы дифференциального давления,

МПа

Предельная допустимая перегрузка давления (% от

ВПИ), МПа (бар)

Класс точности

Пределы допускаемой основной приведенной (к

диапазону измерений) погрешности, %

Вариация показаний, %

1,6; 2; 2,5

Лист № 3

Всего листов 4

Наименование характеристики

Значение

±0,005

Пределы допускаемой дополнительной

погрешности измерений давления, % вызванной

изменением температуры окружающего воздуха от

+ 15 до +25°С в диапазоне рабочих температур на

каждые 10 °С, %

Примечание:

* - только для MDC1200

Значение

Таблица 2 – Основные технические характеристики дифманометров

Наименование характеристики

Степень защиты от воздействий окружающей среды

Маркировка взрывозащиты для моделей MDM1200, MDB1200 и

MDC1200

IP55/IP65

Ex II 2G

Ex h IIC T6..T2 Gb X ,

II 2D Ex h IIIC

IIGb c IIC T6…T4

Габаритные размеры (высота × диаметр корпуса), мм, не более

- MDM1200, MDM5200 и MDC1200;

- MDB1200;

- MDP200

Резьба для присоединения к источнику давления

190× ø150

190×ø150

181×ø150

&fraq14;” NPT/ BSP,1/2” NPT/

BSP, M20x1,5

5,5

Масса, кг, не более

Условия эксплуатации:

- диапазон температуры окружающей среды для дифманометров:

с заполнением глицерином,

с заполнением силиконом,

с заполнением фторуглеродным маслом,

без заполнения,

- диапазон атмосферного давления окружающей среды, кПа

- диапазон относительной влажности окружающей среды, %

Средняя наработка на отказ, ч

Средний срок службы, лет, для

от -15 до +65

от -45 до +65

от -60 до +60

от -25 до +65

от 84 до 106,7

от 30 до 85

50000

Знак утверждения типа

наносится на корпус дифманометров наклейкой, на эксплуатационную документацию –

типографским способом.

Комплектность средства измерений

Комплектность дифманометров приведена в таблице 3.

Паспорт

1 экз.

Таблица 3 – Комплектность дифманометров

Наименование

Дифманометры серии MD

Обозначение

Количество

1 шт.

Лист № 4

Всего листов 4

Поверка

осуществляетсяподокументуМИ2124-90«ГСИ.Манометры,вакуумметры,

мановакуумметры, напоромеры, тягонапоромеры показывающие и самопишущие. Методика

поверки».

Основные средства поверки:

Преобразователи давления ПДЭ-020И (рег. № 58668-14).

Допускается применение аналогичных средств поверки, обеспечивающих определение

метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на корпус приборов и (или) в свидетельство о поверке, и (или) в

паспорт.

Сведения о методиках (методах) измерений

приведены в эксплуатационном документе

Нормативные и технические документы, устанавливающие требования к дифманометрам

серии MD

Приказ Федерального агентства по техническому регулированию и метрологии

от 29 июня 2018 г. № 1339 "Об утверждении государственной поверочной схемы для средств

измерений избыточного давления до 4000 МПа"

ГОСТ 2405-88 «Манометры, вакуумметры, мановакуумметры, напоромеры, тягомеры и

тягонапоромеры. Общие технические условия»

Техническая документация компании-изготовителя «Te.ma. S.r.l.» Италия

Изготовитель

Фирма «Te.ma. S.r.l.» Италия

Адрес: 21020 Ternate (VA)- Via Baranchina 4, Italia

Тел.: +39-0332 960787

Факс: + 39-0332 961089

Web-cайт:

www.temavasconi.com

E-mail:

info@temavasconi.com

Испытательный центр

Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ»

(ООО «ПРОММАШ ТЕСТ»)

Адрес: 119530, г. Москва, Очаковское ш., д. 34, пом. VII, комн. 6

Тел.: +7 (495) 481-33-80

E-mail:

info@prommashtest.ru

Аттестат аккредитации ООО «ПРОММАШ ТЕСТ» по проведению испытаний средств

измерений в целях утверждения типа № RA.RU.312126 от 12.04.2017 г.

Заместитель

Руководителя Федерального

агентства по техническому

регулированию и метрологииА.В. Кулешов

М.п.« ___ » _______________ 2020 г.
