Номер госреестра:
77709-20
Наименование СИ:
Трансформаторы тока
Обозначение типа:
ТБМО-110-УХЛ1
Производитель:
ОАО "Раменский электротехнический завод "Энергия", г.Раменское
Межповерочный интервал:
4 года
Сведения о типе СИ:
Заводской номер
Заводской номер:
на 9 шт. с зав.№ 559, 621, 661, 1468, 1393, 1394, 1396, 1485, 1478
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 76701
об утверждении типа средств измерений
Лист № 1
Всего листов 3
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Трансформаторы тока ТБМО-110-УХЛ1
Назначение средства измерений
Трансформаторы тока ТБМО-110-УХЛ1 (далее по тексту – трансформаторы тока)
предназначены для передачи сигнала измерительной информации приборам измерения,
защиты, автоматики, сигнализации и управления в электрических цепях переменного тока
промышленной частоты.
Описание средства измерений
Принцип действия трансформаторов тока основан на явлении электромагнитной
индукции переменного тока. Ток первичной обмотки трансформаторов тока создает
переменный магнитный поток в магнитопроводе, вследствие чего во вторичной обмотке
создается ток, пропорциональный первичному току.
Трансформаторытока-маслонаполненныесбумажнойизоляцией,опорные.
Трансформаторы тока имеют одноступенчатую конструкцию. Активная часть трансформаторов
тока помещена в металлический корпус с трансформаторным маслом. На верху корпуса
расположенаизоляционная покрышкаскомпенсаторомдавления,обеспечивающим
компенсацию температурных изменений объема масла и защиту внутренней изоляции
от увлажнения. Компенсатор закрыт защитным колпаком с прорезью для визуального контроля
уровня масла.
Трансформаторы имеют несколько вторичных обмоток на различные нагрузки
и классы точности. Первичная обмотка - цельносварная алюминиевая без переключателя числа
витков. Вторичные обмотки выполнены из медного провода. Сердечники с обмотками
размещены в металлическом корпусе, заполненном маслом. Выводы вторичных обмоток
подключеныкклеммам контактнойкоробкинакорпусетрансформатора. Коробка
пломбируется дляпредотвращения несанкционированного доступа.Накорпусе
трансформатора расположена табличка с техническими данными.
Общий вид средства измерений и схема пломбировки от несанкционированного
доступа приведены на рисунке 1.

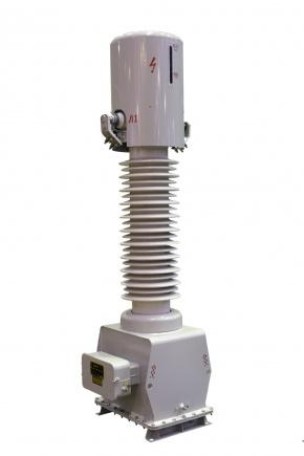

Рисунок 1 – Общий вид средства измерений и схема пломбировки
от несанкционированного доступа
Место пломбировки
Лист № 2
Всего листов 3
Программное обеспечение
отсутствует.
Метрологические и технические характеристики
0,2S
2
Значение
110
200
1
50
Таблица 1 – Метрологические характеристики
Наименование характеристики
Номинальное напряжение, кВ
Номинальный первичный ток I
1ном
, А
Номинальный вторичный ток I
2ном
, А
Номинальная частота f
ном
, Гц
Класс точности вторичных обмоток
для измерений и учета
Номинальная вторичная нагрузка
(с коэффициентом мощности cos φ = 0,8), В∙А
от -60 до +40
Значение
Таблица 2 – Основные технические характеристики
Наименование характеристики
Условия эксплуатации:
– температура окружающей среды, °С
Знак утверждения типа
наносится на титульный лист паспорта трансформатора тока типографским способом.
Комплектность средства измерений
ТБМО-110-УХЛ1
9 шт.
Обозначение
Количество
Таблица 3 – Комплектность средства измерений
Наименование
Трансформатор тока
(заводские номера: 559, 621, 661, 1468, 1393, 1394,
1396, 1485, 1478)
Паспорт
ТБМО-110-УХЛ1
9 экз.
Поверка
осуществляется по документу ГОСТ 8.217-2003 «ГСИ. Трансформаторы тока. Методика
поверки».
Основные средства поверки:
– трансформатор тока измерительный лабораторный ТТИ-5000.5 (регистрационный
номер в Федеральном информационном фонде 27007-04);
– прибор сравнения КНТ-03 (регистрационный номер в Федеральном информационном
фонде 24719-03);
– магазин нагрузок МР 3027 (регистрационный номер в Федеральном информационном
фонде 34915-07).
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки, в виде оттиска поверительного клейма, наносится на свидетельство
о поверке.
Сведения о методиках (методах) измерений
отсутствуют.
Лист № 3
Всего листов 3
Нормативные документы, устанавливающие требования к трансформаторам тока
ТБМО-110-УХЛ1
ГОСТ 8.217-2003 ГСИ. Трансформаторы тока. Методика поверки
Изготовитель
Открытое акционерное общество «Раменский электротехнический завод Энергия»
(ОАО «РЭТЗ Энергия»)
ИНН 5040010981
Адрес: 140105, Московская обл., г. Раменское, ул. Левашова, д.21
Телефон: +7 (496) 463-66-93
Факс: +7 (496) 463-66-93
Web-cайт:
E-mail:
Заявитель
Обществосограниченнойответственностью«Инженерныйцентр
«ЭНЕРГОАУДИТКОНТРОЛЬ» (ООО «ИЦ ЭАК»)
ИНН 7733157421
Адрес: 123007, г. Москва, ул. 1-я Магистральная, д. 17, стр. 5, этаж 3
Телефон: +7 (495) 620-08-38
Факс: +7 (495) 620-08-48
Web-cайт:
E-mail:
Испытательный центр
Федеральноебюджетноеучреждение«Государственныйрегиональныйцентр
стандартизации,метрологииииспытаний в г.Москвеи Московскойобласти»
(ФБУ «Ростест-Москва»)
Адрес: 117418, г. Москва, Нахимовский проспект, д.31
Телефон: +7 (495) 544-00-00, +7 (499) 129-19-11
Факс: +7 (499) 124-99-96
Web-cайт:
E-mail:
Регистрационный номер RA.RU.310639 в Реестре аккредитованных лиц в области обес-
печения единства измерений Росаккредитации.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииА.В. Кулешов
М.п.« ___ » _______________ 2020 г.
