Угломеры цифровые Pro 360 (мод. 950-317) и Pro 3600 (мод. 950-318), ГРСИ 77685-20
Номер госреестра:
77685-20
Наименование СИ:
Угломеры цифровые
Обозначение типа:
Pro 360 (мод. 950-317) и Pro 3600 (мод. 950-318)
Производитель:
Фирма "Mitutoyo Corporation", Япония
Межповерочный интервал:
1 год
Сведения о типе СИ:
Заводской номер
Заводской номер:
на 8 шт. с зав.№ мод. 950-317: 16040162, 16040171, 16040181, 16040207, 16040512, 16040517; мод. 950-318: 14010824, 15061365
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 76675
об утверждении типа средств измерений
Лист № 1
Всего листов 4
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Угломеры цифровые Pro 360 (модель 950-317) и Pro 3600 (модель 950-318)
Назначение средства измерений
Угломеры цифровые Pro 360 (модель 950-317) и Pro 3600 (модель 950-318) (далее – угло-
мер) предназначены для прямых измерений наружных вертикальных углов контактным методом.
Описание средства измерений
Принцип работы основан на совмещении основания угломера с поверхностью, угол на-
клона которой относительно горизонтальной плоскости необходимо измерить, и непосредст-
венным считыванием показаний измерений с цифрового жидкокристаллического дисплея.
Угломер представляет собой конструкцию из алюминиевой рамки корпуса, в который
встроен датчик наклона для выполнения непосредственных измерений и цифровой жидкокри-
сталлический дисплей для отображения результатов измерений.
Угломер позволяет проводить измерения вертикальных углов в диапазоне от 0 до 360°
относительно нулевого положения (горизонтальной плоскости) с отображением 4×90°.
Электропитание угломера осуществляется от 9-вольтовой батареи типа 6LR61.
В угломерах Pro 3600 (модель 950-318) реализовано отображение (индикация)
результатов измерений до trial долей градуса (0,00
°
) в диапазоне измерений от 0 до 9,99
°
, а
также возможность вывода результатов измерений на персональный компьютер или принтер.
Эти возможности отсутствуют в угломерах Pro 360 (модель 950-317).
Общий вид угломеров Pro 360 (модель 950-317) и Pro 3600 (модель 950-318) представлен
на рисунках 1 и 2 соответственно.

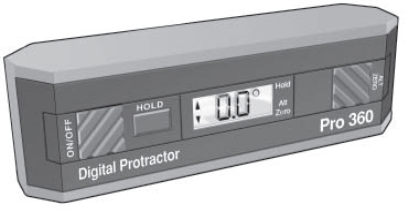

Рисунок 1 – Общий вид угломеров Pro 360 (модель 950-317)

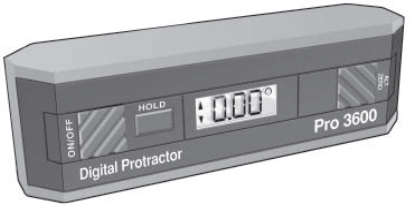

Рисунок 2 – Общий вид угломеров Pro 3600 (модель 950-318)
Программное обеспечение
Программное обеспечение (ПО) прошито в памяти угломеров и предназначено для обра-
ботки, отображения и сохранения результатов измерений. Просмотр и внесение изменений в
идентификационные данные ПО угломеров невозможно.
Уровень защиты программного обеспечения по Р 50.2.077-2014 – «высокий».
Лист № 2
Всего листов 4
Метрологические и технические характеристики
Таблица 1 – Метрологические характеристики
Значение характеристики
Наименование характеристикиPro 360Pro 3600
(модель 950-317) (модель 950-318)
Диапазон измерения вертикальных углов(индикация 4
´
90°), …°от 0 до 360
Разрешение, …°:
а) по уровню:
– от 0° до 9.99° 0,1 0,01
– от 10° до 90° 0,1 0,1
б) по отвесу:
– от 0° до 90°0,10,1
Предел допускаемой абсолютной погрешности измерений
вертикальных углов, …°:
±0,2±0,2
Наименование характеристики
от –5 до +50
Таблица 2 – Основные технические характеристики
Значение характеристики
Pro 360 Pro 3600
(модель 950-317) (модель 950-318)
95
от 85 до 105
Условия эксплуатации по гр. С3 ГОСТ Р 52931-2008, со сле-
дующими уточнениями:
– температура окружающего воздуха, °C
– верхнее значение относительной влажности при 35
°
C,
без конденсации влаги, %
– атмосферное давление, кПа
Габаритные размеры, мм, не более:
– длина
– ширина
– высота
Масса, г, не более
Электропитание от батареи постоянного тока (6LR61), В
Средняя наработка на отказ, ч, не менее
Средний срок службы, лет, не менее
153
30
48
290 295
9
5000
5
Знак утверждения типа
наносится на титульные листы эксплуатационной документации типографским способом.
Комплектность средства измерений
6 шт.
2 шт.
Кол.
Таблица 3 – Комплектность
Наименование
Угломер цифровой Pro 360
Угломер цифровой Pro 3600
Обозначение
модель 950-317
(заводские номера: 16040162, 16040171, 16040181,
16040207, 16040512, 16040517)
модель 950-318
(заводские номера: 14010824; 15061365)
Лист № 3
Всего листов 4
Продолжение таблицы 3
НаименованиеОбозначениеКол.
Батарея питания тип 6LR61 — 1 шт.
1)
Упаковка — 1 шт.
1)
Кабель — 1 шт.
2)
Методика поверки НПС.401221.001МП 1 экз.
Руководство по эксплуатации — 1 экз.
Примечание:
1) Для каждого экземпляра комплекта;
2) Определяется договором поставки, может не входить в комплект.
Поверка
осуществляется по документу НПС.401221.001МП «Угломеры цифровые Pro 360 (модель
950-317) и Pro 3600 (модель 950-318). Методика поверки», утвержденному ФГУП «СНИИМ»
24 мая 2019 г.
Основные средства поверки:
-
установка угломерная, аттестованная в качестве рабочего эталона 4 разряда еди-
ницы плоского угла в диапазоне значений от 0 до 360° по Государственной поверочной схеме
для средств измерений плоского угла, утвержденной Приказом Росстандарта № 2482 от
26.11.2018 г.;
-
линейка поверочная лекальная трехгранная (ЛТ) или угловая трехгранная (УТ)
1 класса по ГОСТ 8026 (регистрационный № 3619-00);
-
плита поверочная и разметочная чугунная 1 класса с рабочей поверхностью не менее
250×250 мм по ГОСТ 10905 (регистрационный № 65375-16).
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на Свидетельство о поверке.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные документы, устанавливающие требования к угломерам цифровым Pro 360
(модель 950-317) и Pro 3600 (модель 950-318)
Государственная поверочная схема для средств измерений плоского угла, утвержденная
Приказом Росстандарта № 2482 от 26 ноября 2018 г. с изменениями утвержденными приказом
Росстандарта № 1018 от 29.04.2019 г.
Изготовитель
Фирма «Mitutoyo Corporation», Япония
Адрес: Sakado, Takatsu-ku, Kawasaki, Kanagawa 213-8533, Japan
Телефон/факс: +7 (495) 745-07-52
Web-сайт: mitutoyo.ru/ru_ru
E-mail:
Лист № 4
Всего листов 4
Заявитель
Общество с ограниченной ответственность «Научные приборы и системы»
(ООО «Научные приборы и системы»)
ИНН 5408308016
Адрес: 630007, г. Новосибирск, Красный проспект, 1, оф.214
Телефон:+7 (383) 383-24-06
Web-сайт: spegroup.ru
E-mail:
Испытательный центр
Западно-Сибирский филиал Федерального государственного унитарного предприятия
«Всероссийский научно - исследовательский институт физико-технических и радиотехнических
измерений»(Западно-Сибирский филиал ФГУП «ВНИИФТРИ»)
Адрес: 630004, г. Новосибирск, пр. Димитрова, 4
Телефон/факс: +7 (383) 210-08-14 / +7 (383) 210-13-60
Web-сайт: sniim.ru
E-mail:
Аттестат аккредитации Западно-Сибирского филиала ФГУП «ВНИИФТРИ» по проведе-
нию испытаний средств измерений в целях утверждения типа № RA.RU.310556 от 14.01.2015 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииА.В. Кулешов
М.п.« ___ » _______________ 2020 г.
