Счетчики-расходомеры массовые кориолисовые ЭМИС-МАСС 260, ГРСИ 77657-20
Номер госреестра:
77657-20
Наименование СИ:
Счетчики-расходомеры массовые кориолисовые
Обозначение типа:
ЭМИС-МАСС 260
Производитель:
ЗАО "Электронные и механические измерительные системы", г.Челябинск
Межповерочный интервал:
5 лет
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
25.02.2025
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 76646
об утверждении типа средств измерений
Лист № 1
Всего листов 8
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Счетчики-расходомеры массовые кориолисовые "ЭМИС-МАСС 260"
Назначение средства измерений
Счетчики-расходомеры массовые кориолисовые "ЭМИС-МАСС 260" (далее – счетчики-
расходомеры) предназначены для измерений массового расхода, массы, температуры, плотно-
сти, объемного расхода, объема жидкостей и газов в потоке.
Описание средства измерений
Принцип действия счетчиков-расходомеров при измерении массового расхода основан
на воздействии кориолисовых сил, действующих на поток среды, двигающейся по петле трубо-
провода, который колеблется с резонансной частотой, задаваемой с помощью генератора коле-
баний. Силы Кориолиса вызывают поперечные колебания противоположных сторон петли и,
как следствие, фазовые смещения их частотных характеристик, пропорциональные массовому
расходу.
Принцип действия счетчиков-расходомеров при измерении плотности основан на изме-
нении собственной частоты колебаний петли трубопровода при изменении массы, вызванном
изменением плотности измеряемой среды.
Счетчики-расходомеры не имеют вращающихся частей, результаты измерений не зави-
сят от плотности, режимов протекания измеряемой среды и направления потока (прямое или
обратное). Влияние отклонения температуры и давления измеряемой среды от температуры и
давления калибровки может быть скомпенсировано электронным блоком.
Счетчики-расходомеры состоят из датчика (первичного преобразователя), который уста-
навливается на трубопроводе, и электронного блока (далее - ЭБ).
Счетчики-расходомеры имеют следующие исполнения:
- по присоединению электронного блока: интегральное или дистанционное;
- по конструкции первичного преобразователя: стандартное и компактное ("К");
- по наличию индикатора – без индикатора, с индикатором;
- по метрологическим характеристикам токового выхода: стандартное и исполнение
"ТА";
- по типу взрывозащиты – общепромышленное (без взрывозащиты) и взрывозащищен-
ное (искробезопасная цепь, взрывонепроницаемая оболочка).
ЭБ в зависимости от его конфигурации обеспечивает:
- обработку сигналов с датчика;
- вычисление объёмного (массового) расхода, плотности, температуры;
- вычисление объёмного (массового) расхода, объема (массы) жидкости или газа в одном
или двух направлениях потока;
- отображение показаний на индикаторе и формирование токовых, частотно-импульсных
и цифровых выходных сигналов;
- индикацию массовой или объемной концентрации двухкомпонентных сред;
- самодиагностику неисправностей и их индикацию;
- дозирование с помощью релейных выходов.
- вычисление объемного расхода газа, приведенного к стандартным условиям.
Общий вид счетчиков-расходомеров различных исполнений показан на рисунке 1, место
пломбирования от несанкционированного доступа показано на рисунке 2.
Лист № 2
Всего листов 8

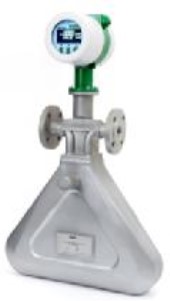

Интегральное исполнение
счетчика-расходомера
Дистанционное исполнение счетчика-
расходомера
Стандартное исполнение Стандартное исполнение Компактное исполнение
счетчика-расходомера счетчика-расходомера счетчика-расходомера
от DN 25 до DN 300 от DN 10 до DN 15 от DN 5 до DN 300
Рисунок 1 – Общий вид расходомеров-счетчиков разных исполнений
Место пломбирования
Рисунок 2 – Варианты пломбирования счетчиков-расходомеров,
в
зависимости от исполнения ЭБ
Программное обеспечение
Счетчики-расходомеры имеют встроенное программное обеспечение (ПО) "ЭМИС
МАСС 260", устанавливаемое в ЭБ, а также внешнее программное обеспечение "ЭМИС-
Интегратор", устанавливаемое на ПК и отображающее получаемую информацию в окне про-
граммы на компьютере.
Встроенное ПО устанавливается в энергонезависимую память ЭБ предприятием-
изготовителем с помощью программатора. Доступ к нему после установки невозможен.
Защита встроенного и внешнего ПО от непреднамеренных и преднамеренных изменений
соответствует уровню "высокий" согласно Р 50.2.077-2014.
Лист № 3
Всего листов 8
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 – Идентификационные данные ПО
Идентификационные данные (признаки)Значение
Встроенное ПО ЭМИС-МАСС 260
Идентификационное наименование ПОEM260
Номер версии ПО не ниже 1.0
Цифровой идентификатор ПО -*
Внешнее ПО ЭМИС Интегратор
Идентификационное наименование ПОIntegrator
Номер версии ПО не ниже 3.0
Цифровой идентификатор ПО -**
* - Цифровой идентификатор ПО встроенного программного обеспечения указывается в пас-
порте счетчика-расходомера.
** - Цифровой идентификатор ПО внешнего программного обеспечения указывается в руково-
дстве по эксплуатации счетчика-расходомера.
Метрологические и технические характеристики
Метрологические характеристики приведены в таблице 2, технические характеристики –
в таблице 3.
Лист № 4
всего листов 8
±
(
d
МЖ
)
2
+
((
D
r
Ж
/
r
)
´
100%)
2
5)
Таблица 2 – Метрологические характеристики
Наименование характеристики
Исполнение расходомера
Номинальный диаметр условного прохода DN, мм
Диапазон измерений массового расхода жидкости, кг/ч
Диапазон измерений объемного расхода жидкости, м
3
/ч
Значение
Стандартное
от 25 до 300от 10 до 15
от 30 до 2500000 от 5 до 5000
от 0,01 до 8000от 0,0016 до 16
Компактное
от 5 до 300
от 2,5 до 2500000
от 0,0008 до 8000
Диапазон измерений массового расхода газа, кг/ч
1)1)1)
Диапазон измерений объемного расхода газа, м
3
/ч
1) 1) 1)
от 1 до 3000
0,1; 0,15; 0,2; 0,25; 0,5
±0,1; ±0,15; ±0,2; ±0,25; ±0,5
4)
δ
MЖ
+0,25
δ
MЖ
+0,2
δ
MГ
+0,2
Диапазон измерений плотности измеряемой среды, кг/м
3
Класс точности
Пределы допускаемой относительной погрешности при регистрации результата
измерений по индикатору, частотному, импульсному, токовому исполнению ТА и
цифровым выходным сигналам
2)
, %:
- измерения массы (массового расхода) жидкости, δ
MЖ
3)
- измерения массы (массового расхода) газа, δ
MГ
3)
Пределы допускаемой относительной погрешности при регистрации результата
измерений по индикатору, частотному, импульсному, токовому исполнению ТА и
цифровым выходным сигналам после имитационной поверки, %:
- измерения массы (массового расхода) жидкости,
- измерения массы (массового расхода) газа
Пределы допускаемой относительной погрешности при регистрации результата
измерений по индикатору, частотному, импульсному, токовому исполнению ТА и
цифровым выходным сигналам, %:
- измерения объема (объемного расхода) жидкости, δ
VЖ
- измерения объема (объемного расхода) газа, δ
VГ
±
(
d
МГ
)
2
+
((
D
r
Г
/
r
)
´
100%)
2
5)
Пределы допускаемой относительной погрешности при регистрации результата
измерений по индикатору, частотному, импульсному, токовому исполнению ТА и
цифровым выходным сигналам после имитационной поверки, %:
- измерения объема (объемного расхода) жидкости,
- измерения объема (объемного расхода) газа
δ
VЖ
+0,2
δ
VГ
+0,2
Лист № 5
Всего листов 8
Продолжение таблицы 2
Наименование характеристикиЗначение
Пределы допускаемой абсолютной погрешности при измерении плотности по ин-
дикатору, частотному и цифровому выходным сигналам, кг/м
3
:
- жидкости ∆ρ
Ж
3)
±0,3
6)
; ±0,5; ±1,0; ±2,0; ±5,0; ±10,0
- газа ∆ρ
Г
3)
±1,0; ±2,0; ±5,0; ±10,0
Пределы допускаемой абсолютной погрешности при измерении плотности по ин-
дикатору, частотному и цифровому выходным сигналам после имитационной по-
верки, кг/м
3
±20
Пределы допускаемой абсолютной погрешности при измерении температуры
∆T, ºС
3)
±0,5
7)
; ±1,0
± [|δ| + (∆ρ /(ρ-ρ )
×
100%]
Предел допускаемой приведенной погрешности преобразования измеренной ве-
личины в токовый выходной сигнал для стандартного исполнения, %, не более0,05
Пределы допускаемой относительной погрешности измерений массы (массового
расхода) первого компонента двухкомпонентной среды, %
±[|δ
МЖ
|+(ρ
2
·∆ρ
Ж
/ (ρ
2
-ρ
2
·ρ)
×
100%]
8)
Пределы допускаемой относительной погрешности измерений объема (объемного
8)
расхода) первого компонента двухкомпонентной среды, %
VЖЖ2
Примечания:
1)
ρг – плотность газа при рабочих условиях, кг/м
3
.
к
Г
- эмпирический коэффициент, указан в руководстве по эксплуатации счетчика-расходомера
2)
При
Q
<
Q
min
относительная погрешность определяется по формуле: для жидкости ± [δ
МЖ
+ (Z / Q)
×
100%]; для газа ±[δ
МГ
+ (Z / Q)
×
100%].
Z (Q
min
) – стабильность нуля (минимальный расход) указываются в руководстве по эксплуатации. Q – измеренное значение расхода, кг/ч.
3)
Указывается в эксплуатационной документации по результатам первичной поверки.
4)
Численно равная классу точности.
5)
ρ – измеряемая плотность, кг/м
3
.
6)
Погрешность ±0,3 кг/м
3
после калибровки в рабочих условиях.
7)
При температуре измеряемой среды до плюс 200 °С.
8)
Значение погрешности указано без учета погрешностей вводимых значений плотностей составляющих двухкомпонентной среды.
ρ
2
– плотность второго компонента, ρ – плотность двухкомпонентной среды, ∆ρ
Ж
– погрешность измерения плотности смеси.
Разница между плотностью смеси и вторым компонентом не должна быть меньше погрешности измерений плотности смеси расходомером
∆ρж<ǀρ-ρ
2
ǀ. Данная функция доступна только для жидкостей.
Лист № 6
Всего листов 8
от –60 до +350
35
от – 60 до +70
от – 60 до +350
от 84 до 106,7
230
24
–
усилитель
–
электронный блок
1Ex ib IIA/IIB/IIC "T6…T1" Gb X
1Ex db [ib] IIC T6 Gb X
1Ex db [ib IIB] IIC T6 Gb X
1Ex db [ib IIA] IIC T6 Gb X
1Ex db [ib] IIC T6 Gb X
1Ex db [ib IIB] IIC T6 Gb X
1Ex db [ib IIA] IIC T6 Gb X
Значение характеристики
Таблица 3 – Основные технические характеристики
Наименование характеристики
Параметры измеряемой среды:
–
температура, °С
–
избыточное давление, МПа, не более
Выходные сигналы:
–
частотный, Гц
–
импульсный, г/имп (мл/имп)
–
токовый, мА
–
дозатор, кг
–
цифровой
от 0 до 10000
от 0,025 до 100000
от 4 до 20
от 0,01 до 25000000
HART, WirelessHART, Modbus
RTU, Modbus ASCII, Modbus
TCP/IP, LoraWan, FOUNDATION
Fieldbus, Profibus
90±3
Условия эксплуатации:
–
температура окружающей среды, °С:
–
для электронного блока
–
для первичного преобразователя
–
атмосферное давление, кПа
–
относительная влажность воздуха без конденсации вла-
ги, при температуре 25 °С, %, не более
Номинальное напряжение электрического питания, В:
–
от сети переменного тока частотой (50±1) Гц
–
от внешнего источника постоянного тока
24
от 115 до 2100
от 100 до 3700
от 90 до 600
от 5 до 3500
20
Потребляемая мощность, Вт, не более
Габаритные размеры, мм:
- длина
- высота
- ширина
Масса, кг
Средний срок службы, лет, не менее
Маркировка взрывозащиты
–
датчик
Знак утверждения типа
наносится на эксплуатационную документацию типографским способом, на табличку счетчика-
расходомера фотохимическим способом.
Лист № 7
Всего листов 8
Комплектность средства измерений
1 шт.
Количество
кориолисовый
Таблица 4 – Комплектность средства измерений
НаименованиеОбозначение
Счетчик-расходомермассовый
"ЭМИС-МАСС 260"
Примечание
в соответствии
с заказом
Руководство по эксплуатацииЭМ-260.000.000.000.00 РЭ
ПаспортЭМ-260.000.000.000.00 ПС
Методика поверки МП 208-043-2019
1 экз.
1 экз.
1 экз.
на партию
Поверка
осуществляется по документам: МП 208-043-2019 "ГСИ. Счетчики-расходомеры массовые ко-
риолисовые "ЭМИС-МАСС 260". Методика поверки", утвержден ФГУП "ВНИИМС"
14.11.2019 г.; МИ 3272-2010 "ГСИ. Счетчики расходомеры массовые. Методика поверки на
месте эксплуатации компакт-прувером в комплекте с турбинным преобразователем расхода и
поточным преобразователем плотности"; МИ 3151-2008 " ГСИ. Счетчики-расходомеры массо-
вые. Методика поверки на месте эксплуатации трубопоршневой поверочной установкой в ком-
плекте с поточным преобразователем плотности"; МИ 3313-2011 "ГСИ. Счетчики-расходомеры
массовые. Методика поверки с помощью эталонного счетчика-расходомера массового".
Основные средства поверки:
- по документу МП 208-043-2019:
- рабочие эталоны 1-го и 2-го разряда с пределами допускаемой относительной погреш-
ности не более ±0,3 %, вторичный эталон с пределами допускаемой относительной погрешно-
сти не более ±0,055 % в соответствии с ГПС (часть 1,2), утвержденной приказом Росстандарта
от 07.02.2018 г. №256;
- измеритель температуры с погрешностью не более ±0,1 °С совместно с термопреобра-
зователем сопротивления по ГОСТ 6651-2009 (класс допуска А, АА);
- плотномер ВИП-2МР, диапазон измерений плотностей от 650 до 2000 кг/м
3
, пределы
абсолютной погрешности измерений ±0,1 кг/м
3
(регистрационный № 27163-09);
- ареометр стеклянный BS 718 L50SP (регистрационный № 31466-06), пределы абсолют-
ной погрешности ±0,3 кг/м
3
;
- ареометр стеклянный для нефти АНТ-1 (регистрационный № 37028-08), пределы абсо-
лютной погрешности ±0,5 кг/м
3
.
- по документу МИ 3272-2010:
- компакт-прувер 1-го или 2-го разряда с пределами допускаемой относительной по-
грешности не более ±0,1 % в соответствии с ГПС (часть 1,2), утвержденной приказом Росстан-
дарта от 07.02.2018 г. №256;
- поточный плотномер с пределами допускаемой относительной погрешности
не более ±0,3 кг/м
3
.
- по документу МИ 3151-2008:
- трубопоршневая установка с пределами допускаемой относительной погрешности
не более ±0,1 % в соответствии с ГПС (часть 1,2), утвержденной приказом Росстандарта от
07.02.2018 г. №256;
- поточный плотномер с пределами допускаемой относительной погрешности
не более ±0,3 кг/м
3
.
- по документу МИ 3313-2011:
- эталонный счетчик-расходомер массовый с пределами допускаемой относительной по-
грешности не более ±0,1 %.
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик, поверяемых СИ с требуемой точностью.
Знак поверки наносится в соответствующий раздел паспорта и/или на бланк свидетель-
ства о поверке.
Лист № 8
Всего листов 8
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к счетчикам-
расходомерам массовым кориолисовым "ЭМИС-МАСС 260"
Приказ Росстандарта от 07.02.2018 № 256 Об утверждении Государственной поверочной
схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вмести-
мости при статических измерениях, массового и объемного расходов жидкости
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений тем-
пературы
ГОСТ 8.024-2002 ГСИ. Государственная поверочная схема для средств измерений плот-
ности
ТУ26.51.52-090-14145564-2019Счетчики-расходомерымассовыекориолисовые
"ЭМИС-МАСС 260"
Изготовитель
Закрытое акционерное общество "Электронные и механические измерительные систе-
мы" (ЗАО "ЭМИС")
ИНН 7729428453
Адрес: 454091, г. Челябинск, пр. Ленина, д.3, офис 308
Телефон: +7 (351) 729-99-12, факс: +7 (351) 729-99-13
E-mail:
Испытательный центр
Федеральноегосударственноеунитарноепредприятие"Всероссийскийнаучно-
исследовательский институт метрологической службы" (ФГУП "ВНИИМС")
Адрес: 119361, г. Москва, ул. Озерная, 46
Телефон/факс: +7 (495) 437-55-77 / 437-56-66
Web-сайт:
E-mail:
Аттестат аккредитации ФГУП "ВНИИМС" по проведению испытаний средств измере-
ний в целях утверждения типа № 30004-13 от 29.03.2018 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииА.В. Кулешов
М.п.« ___ » _______________ 2020 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 58024-14 | Счетчики активной электрической энергии однофазные однотарифные | КАСКАД-101-МТ | АО "КАСКАД", г.Черкесск | 16 лет | Перейти |
| 4298-74 | Счетчики-дозаторы воды | СДВ-80 | Нет данных | 2 года (ГОСТ 8.002-71) | Перейти |
| 7049-79 | Счетчики жидкости турбинные | Турбоквант | Фирма "MMG Automatika Muvek", Венгрия | 1 год (ГОСТ 8.002-71) | Перейти |
| 45326-10 | Счетчики воды универсальные | ВД | ЗАО "Компания Верле", г.Москва | 4 года | Перейти |
| 66635-17 | Счетчики крыльчатые холодной и горячей воды | ВСКМ | ООО "ПК "Прибор", г.Калуга | 6 лет | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
