Описание типа средства измерения: Читать в отдельном окне

Untitled document

Приложение к свидетельству № 76632

об утверждении типа средств измерений

Лист № 1

Всего листов 4

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Манометры серии МВ

Назначение средства измерений

Манометры серии МВ (далее по тексту - манометры) предназначены для измерений

избыточного давления высоковязких, кристаллизующихся или загрязненных сред.

Описание средства измерений

Принципдействияманометраоснованназависимостиупругойдеформации

чувствительного элемента трубки Бурдона от давления, подаваемого внутрь этого элемента.

Перемещение trial чувствительного элемента преобразуется в угловое перемещение

показывающей стрелки.

Манометры выпускаются исполнений MB400, MBP800, MB800, MBS860, MB500

отличающиеся диапазонами измерений и массо - габаритными параметрами. Манометры

выпускаются во взрывозащищенном корпусе.

Корпус манометра изготовлен из нержавеющей стали для моделей MB800 и MBS860.

Корпус манометров изготовлен из пластика для моделей MB400 и MBP800.

Общий вид манометров серии МВ приведен на рисунках 1 – 5. Пломбирование

манометров не предусмотрено.

Рисунок 2 – Общий вид манометров

исполнения MBP800

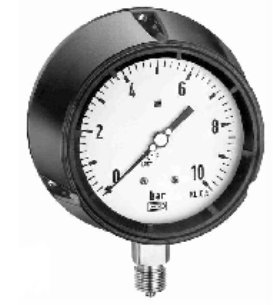

Рисунок 1 – Общий вид манометров

исполнения MB400

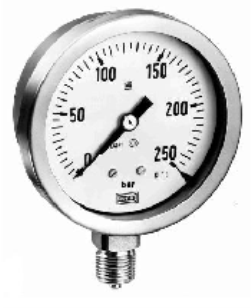

Рисунок 3 – Общий вид манометров

исполнения MB800

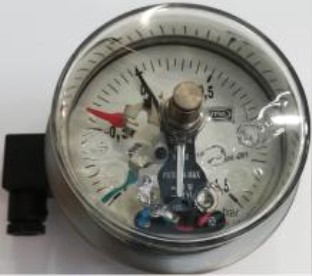

Рисунок 4 – Общий вид манометров

исполнения MBS860

Лист № 2

Всего листов 4

Программное обеспечение

отсутствует.

Метрологические и технические характеристики

Основные метрологические и технические характеристики манометров приведены в

таблицах 1-2.

Таблица 1 – Основные метрологические характеристики манометров

Наименование характеристикиЗначение

Верхние пределы измерений избыточного давления, бар 0,6 (0,06)*; 1 (0,1); 1,6 (0,16); 2,5

(МПа)** (0,25); 4 (0,4); 6 (0,6); 10 (1,0); 16

(1,6); 25 (2,5); 40 (4,0); 60 (6,0);

100 (10); 160 (16); 250 (25); 315

(31,5)*; 400 (40); 600 (60); 1000

(100)

Нижний предел измерений избыточного давления, бар0

Верхний предел измерений давления разрежения, бар -1 (-0,1)

(МПа)

Нижний предел измерений давления разрежения, бар0,6 (0,06)

(МПа)

Предельная допустимая перегрузка давления, % от ВПИ115

Класс точности** 0,6; 1; 1,6

Пределы допускаемой основной приведенной (к диапазону

измерений) погрешности, %±0,6; ±1; ±1,6

Вариация показаний, % 0,6; 1; 1,6

Пределы допускаемой дополнительной погрешности

измерений давления, % вызванной изменением

температуры окружающего воздуха от + 15 до +25°С в

диапазоне рабочих температур на каждые 10 °С, %±0,005

Примечание:

* только для моделей MBP800, MB800, MBS860

** конкретные значения указаны в эксплуатационных документах

Рисунок 5 – Общий вид манометров исполнения MB500

Лист № 3

Всего листов 4

Значение

Таблица 2 – Основные технические характеристики манометров

Наименование характеристики

Степень защиты от воздействий окружающей среды

IP55

IP65

144×144

166×130

245×200

115×150

143x100; 193×150

3,25

1/2” NPT/ BSP/M20x1,5

Габаритные размеры (высота × диаметр корпуса), мм, не более

- MB400;

- MBP800;

- MB800;

- MBS860

- MB500

Масса, кг, не более

Резьба для присоединения к источнику давления

Условия эксплуатации:

- диапазон температуры окружающей среды для манометров:

с заполнением глицерином,

с заполнением силиконом,

с заполнением фторуглеродным маслом,

без заполнения,

- диапазон атмосферного давления окружающей trial, кПа -

диапазон относительной влажности окружающей среды, %

Маркировка взрывозащиты

Средняя наработка на отказ, ч

Средний срок службы, лет

от -15 до +65

от -45 до +65

от -60 до +60

от -30 до +60

от 84 до 106,7

от 30 до 85

Ex II 2G

Ex h IIC T6..T2 Gb X ,

II 2D Ex h IIIC

IIGb c IIC T6…T4

50000

Знак утверждения типа

наносится на корпусманометра наклейкой, на эксплуатационную документацию –

типографским способом.

Комплектность средства измерений

Комплектность манометров приведена в таблице 3.

Паспорт

MBP800.00.001.ПС

1 экз.

Таблица 3 – Комплектность манометров

Наименование

Манометр серии МВ

Обозначение

Количество

1 шт.

Поверка

осуществляетсяподокументуМИ2124-90«ГСИ.Манометры,вакуумметры,

мановакуумметры, напоромеры, тягонапоромеры показывающие и самопишущие. Методика

поверки».

Основные средства поверки:

ПреобразователидавленияэталонныеПДЭ-020И(регистрационныйномерв

Федеральном информационном фонде 58668-14);

МанометрыгрузопоршневыеМП(регистрационныйномервФедеральном

информационном фонде 52189-16).

Допускается применение аналогичных средств поверки, обеспечивающих определение

метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на корпус манометров и (или) в паспорт.

Лист № 4

Всего листов 4

Сведения о методиках (методах) измерений

приведены в эксплуатационном документе

Нормативные и технические документы, устанавливающие требования к манометрам

серии МВ

Приказ Федерального агентства по техническому регулированию и метрологии

от 29 июня 2018 г. № 1339 «Об утверждении государственной поверочной схемы для средств

измерений избыточного давления до 4000 МПа»

ГОСТ 2405-88 «Манометры, вакуумметры, мановакуумметры, напоромеры, тягомеры и

тягонапоромеры. Общие технические условия»

Техническая документация компании-изготовителя «Te.ma. S.r.l.» Италия

Изготовитель

Фирма «Te.ma. S.r.l. » Италия

Адрес: 21020 Ternate (VA)- Via Baranchina 4, Italia

Тел.: +39-0332 960787

Факс: + 39-0332 961089

Web-cайт:

www.temavasconi.com

E-mail:

info@temavasconi.com

Испытательный центр

Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ»

(ООО «ПРОММАШ ТЕСТ»)

Адрес: 119530, г. Москва, Очаковское ш., д. 34, пом. VII, комн. 6

Тел.: +7 (495) 481-33-80

E-mail:

info@prommashtest.ru

Аттестат аккредитации ООО «ПРОММАШ ТЕСТ» по проведению испытаний средств

измерений в целях утверждения типа № RA.RU.312126 от 12.04.2017 г.

Заместитель

Руководителя Федерального

агентства по техническому

регулированию и метрологииА.В. Кулешов

М.п.« ___ » _______________ 2020 г.
