Номер госреестра:
77643-20
Наименование СИ:
Регистраторы беспроводные
Обозначение типа:
Testo 190
Производитель:
Фирма "Testo SE & Co. KGaA", Германия
Межповерочный интервал:
2 года
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
25.02.2025
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 76631
об утверждении типа средств измерений
Лист № 1
Всего листов 5
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Регистраторы беспроводные Testo 190
Назначение средства измерений
Регистраторы беспроводные Testo 190 предназначены для измерений температуры и
абсолютного давления (в зависимости от исполнения).
Описание средства измерений
Принцип действия регистраторов беспроводных Testo 190 (далее – регистраторы)
основан на преобразовании измеряемых параметров в эквивалентные электрические сигналы,
обработке и сохранении информации об измерениях во внутренней памяти.
Регистраторы конструктивно выполнены в герметичном цилиндрическом корпусе из
нержавеющей стали с первичным измерительным преобразователем, выведенным в виде
одного или двух зондов, либо встроенным в корпус. В корпус встроен элемент питания
(батарея). Регистраторы работают с большими или маленькими батареями.
Регистраторы выпускаются в следующих исполнениях: Testo 190-Т1, Testo 190-Т2, Testo
190-Т3, Testo 190-Т4 и Testo 190-Р1.
Исполнения регистраторов Testo 190-Т1, Testo 190-Т2, Testo 190-Т3, Testo 190-Т4
измеряют температуру, различаются длиной и формой подключаемых зондов;исполнение
Testo 190-Р1 предназначено для измерений абсолютного давления.
Регистраторы могут поставляться как набором из пяти вариантов исполнения
одновременно, так и в зависимости от выбранного варианта исполнения в соответствии с
заказом.
Общий вид регистраторов представлен на рисунке 1.
Длясчитываниянакопленнойинформациирегистраторыподключаютсяк
персональному компьютеру с помощью блока считывания и конфигурации (рисунок 2) и USB-
кабеля.

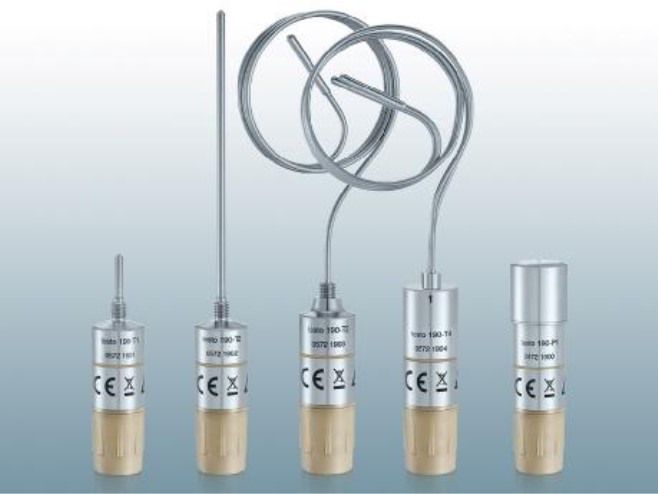

Testo 190-Т1 Testo 190-Т2 Testo 190-Т3 Testo 190-Т4 Testo 190-Р1
Рисунок 1 – Общий вид средства измерений
Лист № 2
Всего листов 5
Рисунок 2 - Общий вид блока считывания и конфигурации с уложенными в нем регистраторами
беспроводными Testo 190 и место нанесения знака утверждения типа
Пломбирование регистраторов беспроводных Testo 190 не предусмотрено.
Программное обеспечение
Внутреннее(встроенное)программноеобеспечение(далее–ПО)является
метрологически значимым, устанавливается при изготовлении регистраторов беспроводных
Testo 190 и не доступно пользователю.
Конструкция средства измерений исключает возможность несанкционированного
влияния на ПО и измерительную информацию.
Уровеньзащитыпрограммногообеспечения«высокий»всоответствиис
Р 50.2.077-2014.
Внешнее ПО «testo 190 CFR», устанавливаемое на персональный компьютер, не является
метрологически значимым и предназначено для конфигурации регистраторов беспроводных
Testo 190 и считывания с них данных.
Метрологические и технические характеристики
Значение
от –50 до +140
Таблица 1 – Метрологические характеристики
Наименование характеристики
Диапазон измерений температуры, °С
- Testo 190-Т1, Testo 190-Т2, Testo 190-Т3, Testo 190-Т4
Пределы допускаемой абсолютной погрешности измерений
температуры, °С
- в диапазоне от –50 дo –40 °С включ.
- в диапазоне св. –40 дo +140 °С
±0,2
±0,1
Знак
утверждения
типа
Лист № 3
Всего листов 5
от 10 до 4000
Продолжение таблицы 1
Диапазон измерений абсолютного давления, гПа
- Testo 190-Р1
Пределы допускаемой абсолютной погрешности измерений
абсолютного давления, гПа
±20
3,6
20×59
20×63
20×72
22×83
Значение
Pt 1000
2×Pt 1000
пьезорезистивный
800
48
20×40
20×45
20×53
22×64
25
115
800
800
47
48
61
92
91
Таблица 2 – Основные технические характеристики
Наименование характеристики
Тип чувствительного элемента:
- Testo 190-Т1, Testo 190-Т2, Testo 190-Т3
- Testo 190-Т4
- Testo 190-Р1
Параметры батареи электрического питания:
- напряжение постоянного тока, В
- ёмкость, мАч:
- большая батарея
- маленькая батарея
Габаритные размеры (диаметр×высота), мм, не trial: -
корпус с большой батареей
- Testo 190-Т1, Testo 190-Т2
- Testo 190-Т3
- Testo 190-Т4
- Testo 190-Р1
- корпус с маленькой батареей
- Testo 190-Т1, Testo 190-Т2
- Testo 190-Т3
- Testo 190-Т4
- Testo 190-Р1
Габаритные размеры зондов (длина), мм, не более
- Testo 190-Т1
- Testo 190-Т2
- Testo 190-Т3
- Testo 190-Т4
Масса, г, не более
- Testo 190-Т1
- Testo 190-Т2
- Testo 190-Т3
- Testo 190-Т4
- Testo 190-Р1
Условия эксплуатации:
- температура окружающей среды,
°
С
- Testo 190-Т1, Testo 190-Т2, Testo 190-Т3, Testo 190-Т4
- Testo 190-P1
от –50 до +140
от 0 до +140
Знак утверждения типа
наносится на блок считывания и конфигурации регистраторов беспроводных Testo 190 с
помощью наклейки и титульный лист руководства по эксплуатации типографским способом.
Лист № 4
Всего листов 5
Комплектность средства измерений
1 шт.
Количество
Таблица 3 – Комплектность средства измерений
НаименованиеОбозначение
Регистратор беспроводной Testo 190Исполнение в
соответствии с заказом
- Testo 190-Т10572 1901
- Testo 190-Т20572 1902
- Testo 190-Т30572 1903
- Testo 190-Т40572 1904
- Testo 190-Р10572 1900
Внешнее программное обеспечениеtesto 190 CFR
Батарея питания (большая) 0515 1901
Батарея питания (маленькая) 0515 1900
Блок считывания и конфигурации –
USB-кабель –
Руководство по эксплуатации –
Методика поверкиРТ-МП-6645-442-2019
1 шт.
1 шт.
по отдельному заказу
1 шт.
1 шт.
1 экз. (в электронном виде)
1 экз.
Поверка
осуществляется по документу РТ-МП-6645-442-2019 «ГСИ. Регистраторы беспроводные
Testo 190. Методика поверки», утвержденному ФБУ «Ростест-Москва» 29 ноября 2019 года.
Основные средства поверки:
−термопреобразователь сопротивления эталонный 3-го разряда по ГОСТ 8.558-2009;
−измеритель температуры многоканальный прецизионный МИТ 8 (регистрационный
номер в Федеральном информационном фонде 19736-11);
−термостатыпереливныепрецизионныеТПП-1(регистрационныйномерв
Федеральном информационном фонде 33744-07);
−рабочий эталон абсолютного давления 3-го разряда по ГОСТ Р 8.840-2013.
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемого средства измерений с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе
Нормативные и технические документы, устанавливающие требования к регистраторам
беспроводным Testo 190
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений
температуры
Приказ Росстандарта от 06.12.2019 г. № 2900 об утверждении Государственной
поверочной схемы для средств измерений абсолютного давления в диапазоне 1·10
-1
- 1·10
7
Па
Техническая документация изготовителя Testo SE &Co. KGaA
Изготовитель
Testo SE & Co. KGaA, Германия
Адрес: Testo-Strasse 1, Lenzkirch, Deutschland, Postal Code 79853
Телефон: +07 653 681-700
E-mail:
Web-сайт:
Лист № 5
Всего листов 5
Заявитель
Общество с ограниченной ответственностью «Тэсто Рус» (ООО «Тэсто Рус»)
ИНН 7725553742
Адрес: 115054, г. Москва, Большой Строченовский переулок, д. 23В, стр.1
Телефон: +7 (495) 221-62-13, факс: +7 (495) 221-62-16
E-mail:
Web-сайт:
Испытательный центр
Федеральноебюджетноеучреждение«Государственныйрегиональныйцентр
стандартизации, метрологии и испытаний в г. Москве и Московской области»
(ФБУ «Ростест-Москва»)
Trial: 117418, г. Москва, Нахимовский проспект, 31
Телефон: +7 (495) 544-00-00, +7 (499) 129-19-11, факс: +7 (499) 124-99-96
E-mail:
Web-сайт:
Регистрационный номер RA.RU.310639 в Реестре аккредитованных лиц в области
обеспечения единства измерений Росаккредитации
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииА.В. Кулешов
М.п.« ___ » _______________ 2020 г.
