Контроллеры программируемые торговой марки "Danfoss" МСХ, ГРСИ 77641-20
Номер госреестра:
77641-20
Наименование СИ:
Контроллеры программируемые торговой марки "Danfoss"
Обозначение типа:
МСХ
Производитель:
ООО "Данфосс", дер.Лешково
Межповерочный интервал:
4 года
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
25.02.2025
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 76629
об утверждении типа средств измерений
Лист № 1
Всего листов 5
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Контроллеры программируемые торговой марки «Danfoss», тип МСХ
Назначение средства измерений
Контроллеры программируемые торговой марки «Danfoss», тип МСХ предназначены
для измерений напряжения постоянного тока, силы постоянного тока и температуры.
Описание средства измерений
Принцип действия контроллеров программируемых торговой марки «Danfoss», тип МСХ
(далее – контроллеры МСХ) основан на измерении и аналогово-цифровом преобразовании
измерительной информации, поступающей от различных первичных преобразователей,
обработке, выработке управляющих сигналов и отображении информации о работе контроллера
на ЖК-дисплее.
В качестве первичных преобразователей напряжения постоянного тока применяются
преобразователи с выходными сигналами от 0 до 1 В, от 0 до 5 В и от 0 до 10 В. В качестве
первичных преобразователей постоянного электрического тока применяются преобразователи с
выходными сигналами от 4 до 20 мА. В качестве первичных преобразователей температуры
применяются термопреобразователи сопротивления Pt 1000 по ГОСТ 6651-2009 и термисторы
NTC10К.
Для отображения результатов измерений к контроллеру МСХ подключается внешний
сервисный дисплей MMIGRS2.
Контроллеры МСХ конструктивно выполнены в прямоугольном пластиковом корпусе,
внутри которого расположены: электронный блок, включающий в себя аналого-цифровой
преобразователь, цифро-аналоговый преобразователь, микропроцессор и вспомогательные
цепи. На лицевую панель выведен ЖК-дисплей с органами управления, клеммы для
подключения выведены с двух боковых сторон корпуса.
Контроллеры МСХ выпускаются двух модификаций MCX06D RU и MCX08M2 RU,
отличающихся друг от друга метрологическими и техническими характеристиками.
Общий вид контроллеров МСХ представлен на рисунке 1.

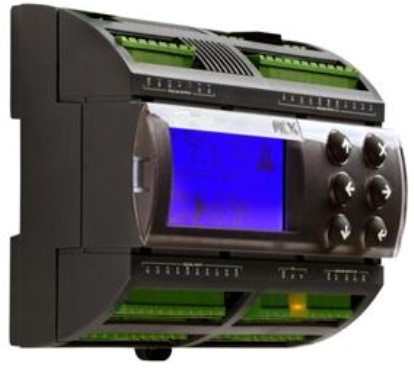

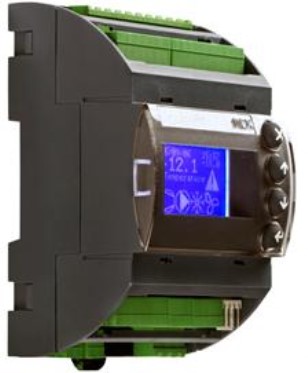

Рисунок 1.1 – MCX06D RUРисунок 1.2 – MCX08M2 RU
Рисунок 1 – Общий вид контроллеров МСХ
Лист № 2
Всего листов 5

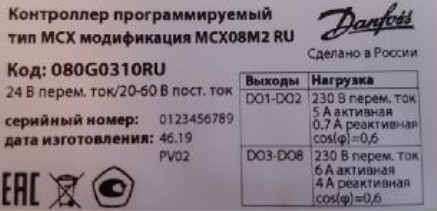

Рисунок 2 – Общий вид этикетки со знаком утверждения типа

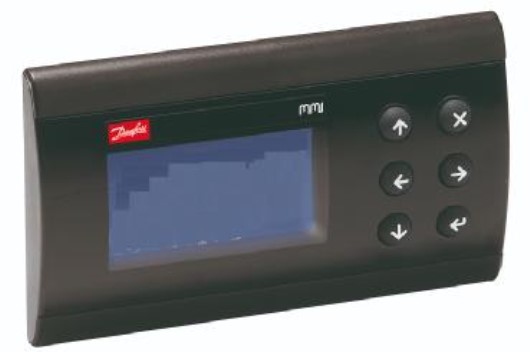

Рисунок 3 – Общий вид сервисного дисплея MMIGRS2
Пломбирование контроллеров МСХ не предусмотрено.
Программное обеспечение
Программное обеспечение (ПО) является метрологически значимым, устанавливается
при изготовлении контроллеров МСХ, защищено от преднамеренных изменений с помощью
специальных программных средств и не имеет возможности считывания и модификации.
Зне
Таблица 1 – Идентификационные данные программного обеспечения
Идентификационные данные (признаки)
MCX06D RU
ачени
MCX08M2 RU
Идентификационное наименование ПО vm_4_20ma.hexvm_hart.hex
Номер версии (идентификационный номер) ПО не ниже 4.00 не ниже 1.00
Цифровой идентификатор ПО - -
Конструкция приборов исключает возможность несанкционированного влияния на ПО и
измерительную информацию.
Уровеньзащитыпрограммногообеспечения«высокий»всоответствиис
Р 50.2.077-2014.
Метрологические и технические характеристики
Наименование характеристики
Таблица 2 – Метрологические характеристики
Диапазон измерений напряжения постоянного тока, В
Значение
MCX06D RUMCX08M2 RU
от 0 до 1 от 0 до 1
от 0 до 5 от 0 до 5
от 0 до 10 от 0 до 10
Лист № 3
Всего листов 5
Наименование характеристики
Продолжение таблицы 2
Значение
MCX06D RUMCX08M2 RU
±0,05±0,015
±0,125 ±0,02
±0,250 ±0,05
от 4 до 20от 4 до 20
±0,5±0,1
от –40 до +40от –40 до +40
Пределы допускаемой абсолютной погрешности измерений
напряжения постоянного тока, В:
- в диапазоне от 0 до 1 В -
в диапазоне от 0 до 5 В - в
диапазоне от 0 до 10 В
Диапазон измерений силы постоянного тока, мА
Пределы допускаемой абсолютной погрешности измерений
силы постоянного тока, мА
Диапазон измерений температуры, °С
Пределы допускаемой абсолютной погрешности измерений
температуры, °С:
-прииспользованиивкачествепервичного
преобразователятермопреобразователя сопротивления
Pt 1000
-прииспользованиивкачествепервичного
преобразователя термистора NTC10К
±2,0±1,5
±1,0±1,0
Наименование характеристики
Таблица 3 – Основные технические характеристики
Значение
MCX06D RU MCX08M2 RU
70×63×110 140×63×110
от –20 до +60
80
Габаритные размеры (ширина×глубина×высота), мм
Условия эксплуатации:
- температура окружающего воздуха,
о
С
- относительная влажность, %, не более
Параметры электрического питания, В:
- напряжение переменного тока частотой 50 Гц
- напряжение постоянного тока
Средний срок службы, лет, не менее
24±3,6
40±20
7
Знак утверждения типа
наносится типографским способом на титульные листы паспорта и руководства по
эксплуатации, а также на этикетку, расположенную на тыльной поверхности корпуса
(рисунок 2).
Комплектность средства измерений
MCX06D RU;
MCX08M2 RU
1 шт.
-
1 шт.
Обозначение
Количество
-
-
РТ-МП-5619-442-2019
MMIGRS2
1 экз.
1 шт.
1 экз.
1 шт.
Таблица 4 – Комплектность средства измерений
Наименование
Контроллерпрограммируемыйторговой
марки «Danfoss», тип МСХ (модификация по
заказу)
Руководство по эксплуатации
Паспорт
Методика поверки
Сервисный дисплей для поверки (по заказу)
Кабель для подключения сервисного дисплея
(по заказу)
Лист № 4
Всего листов 5
Поверка
осуществляется по документу РТ-МП-5619-442-2019 «ГСИ. Контроллеры программируемые
торговоймарки«Danfoss»,типМСХ.Методикаповерки»,утвержденному
ФБУ «Ростест-Москва» 14 октября 2019 г.
Основные средства поверки:
- мера электрического сопротивления постоянного тока многозначная Р3026/2
(регистрационный номер в Федеральном информационном фонде 8478-04);
-компаратор-калибраторуниверсальныйКМ300Р(регистрационныйномерв
Федеральном информационном фонде № 54727-13).
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик, поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к контроллерам
программируемым торговой марки «Danfoss», тип МСХ
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов.
Общие технические условия
ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля.
Общие технические требования и методы испытаний
ТУ 4042-021-13373375-2015 Контроллеры программируемые торговой марки «Danfoss»,
тип МСХ. Технические условия
Изготовитель
Общество с ограниченной ответственностью «Данфосс» (ООО «Данфосс»)
ИНН 5017050538
Адрес: 143581, Московская область, Истринский район, д. Лешково, д. 217
Телефон: +7 (495) 792-57-57
Факс: +7 (495) 792-57-58/+7 (495) 792-57-59
E-mail:
Web-сайт:
Лист № 5
Всего листов 5
Испытательный центр
Федеральноебюджетноеучреждение«Государственныйрегиональныйцентр
стандартизации, метрологии и испытаний в г. Москве и Московской области»
(ФБУ «Ростест-Москва»)
Адрес: 117418, г. Москва, Нахимовский проспект, д. 31
Телефон: +7 (495) 544-00-00, +7 (499) 129-19-11
Факс +7 (499) 124-99-96
E-mail:
Web-сайт:
Регистрационный номер RA.RU.310639 в Реестре аккредитованных лиц в области
обеспечения единства измерений Росаккредитации.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииА.В. Кулешов
М.п.« ___ » _______________ 2020 г.
