Untitled document

Приложение к свидетельству № 76626

об утверждении типа средств измерений

Лист № 1

Всего листов 7

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Преобразователи термоэлектрические серии ТС

Назначение средства измерений

ПреобразователитермоэлектрическиесерииТС(далеепотексту–

термопреобразователи или ТП) предназначены для измерений температуры жидких,

газообразных и сыпучих сред, не агрессивных к материалу защитного чехла.

Описание средства измерений

Принцип работы термопреобразователей основан на термоэлектрическом эффекте –

генерировании термоэлектродвижущей силы, возникающей из-за разности температур между

двумя соединениями различных металлов или сплавов, образующих часть одной и той же цепи.

Термопреобразователи серии ТС изготавливаются следующих моделей: CT3116/1,

CT3116/2, CT3122/1, CT4010E/05, CT4010J/1, CT4012G/3, CT4012G/5, CT4012H/3, CT4012H/4,

MW03627, MW03632, 64/51004015/1, 64/51004015/9, 64/60009030/1, 64/60009030/2, которые

отличаются друг от друга конструктивным исполнением, типом номинальной статической

характеристикой (НСХ) преобразования термопар и диапазоном измеряемых температур.

Термопреобразователи состоят из измерительной вставки, которая соединена с

алюминиевой литой клеммной головкой типа HKSE (для 64/51004015/1, 64/51004015/9),

алюминиевой клеммной головкой углового типа LM6 (для CT4010E/05, CT4010J/1, MW03627,

MW03632) или заканчивается присоединительными проводами (для CT3116/1, CT3116/2,

CT3122/1, CT4012G/3, CT4012G/5, CT4012H/3, CT4012H/4). Термопреобразователи моделей

64/60009030/1, 64/60009030/2Т01 выполнены с монтажным элементом байонетного типа с

пружиной и термопарным разъемом.

Измерительная вставка конструктивно выполнена с одним чувствительным элементом

(ЧЭ) на основе термоэлектродных проводов с керамическими изоляторами, помещенными в

защитный чехол с различными видами присоединения к объекту измерений. В качестве ЧЭ

применяются термопары с НСХ преобразования типов «K» и «N» по ГОСТ Р 8.585-2001.

Фотографии общего вида ТП приведены на рисунках 1 - 7.

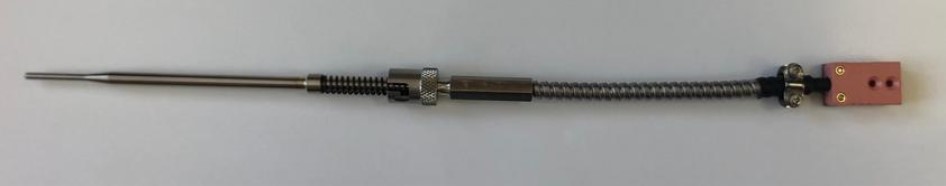

Рисунок 1 - Общий вид ТП серии ТС моделей CT3116/1, CT3116/2

Лист № 2

Всего листов 7

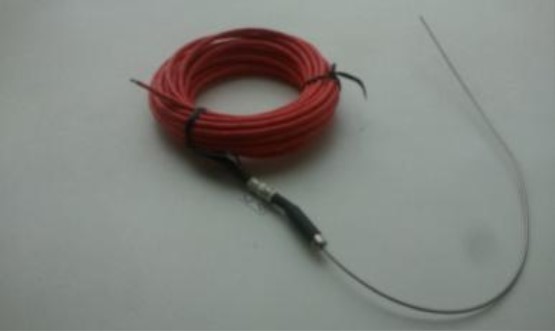

Рисунок 2 - Общий вид ТП серии ТС модели CT3122/1

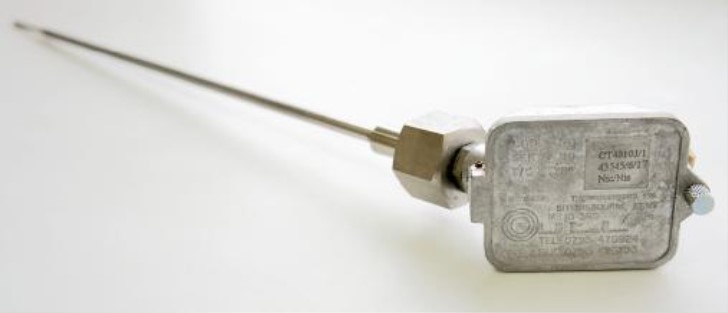

Рисунок 3 - Общий вид ТП серии ТС моделей CT4010E/05, CT4010J/1, MW03627, MW03632

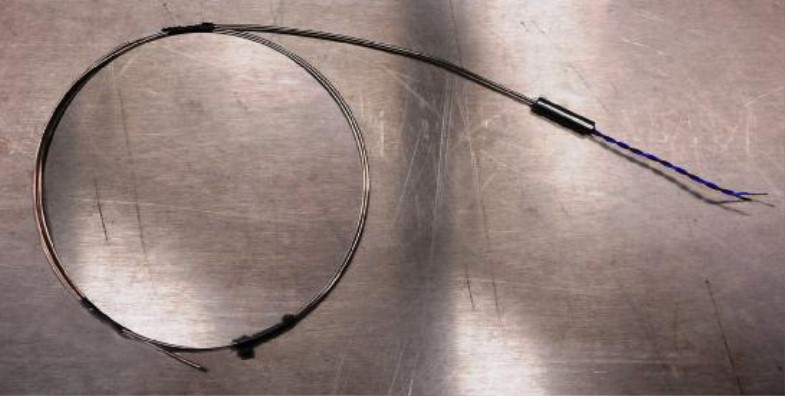

Рисунок 4 - Общий вид ТП серии ТС моделей CT4012G/3, CT4012G/5

Лист № 3

Всего листов 7

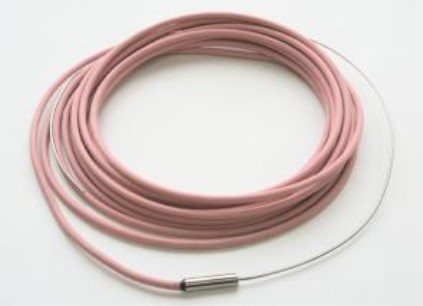

Рисунок 5 - Общий вид ТП серии ТС моделей CT4012H/3, CT4012H/4

Рисунок 6 - Общий вид ТП серии ТС моделей 64/51004015/1, 64/51004015/9

Рисунок 7 - Общий вид ТП серии ТС моделей 64/60009030/1, 64/60009030/2

Пломбирование термопреобразователей не предусмотрено.

Программное обеспечение

отсутствует.

Метрологические и технические характеристики

Метрологическиеиосновныетехническиехарактеристикипреобразователей

термоэлектрические trial ТС приведены в таблицах 1,2.

Лист № 4

Всего листов 7

305

300

5670

от -20 до +90

30 000

CT3116/1 CT3116/2

от -40 до от -40 до

+1150 +1150

Модель

CT3122/1CT4010E/05CT4010J/1CT4012G/3CT4012G/5

от -40 до от -40 до от -40 от -40 до от -40 до

+1150+1050до +1200+800+800

CT4012H/3

от -40 до

+800

NKNKK

1, 2

Для класса 1: ±1,5 (от -40 до +375)

±0,004·t (св. +375 до +1200)

Для класса 2: ±2,5 (от -40 до +333)

±0,0075·t (св. +333 до +1200)

116

11001300

500275,337916001200

1,5

от 3,2 до 6,0 (переменный)1,5

5500--75

0,02

0,20,50,1

0,5

от -40 до +50от -20 до +90

9898

Таблица 1

Наименование

характеристики

Диапазон измерений

температуры, °С

Условное обозначение НСХ по

ГОСТ Р 8.585-2001 (МЭК

60584-1:2013)

Класс допуска

Пределы допускаемых

отклонений ТЭДС ТП

от НСХ,

С (где t – значение

измеряемой температуры, °С)

Время термической реакции, с,

не более

Длина монтажной части, мм,

не более

Диаметр монтажной части, мм

Длина удлинительных

проводов, мм

Масса, кг, не более

Условия эксплуатации:

- температура окружающей

среды, °С

- относительная влажность

воздуха, %, не более

Средний срок службы, лет

Средняя наработка до отказа, ч,

не менее

Лист № 5

Всего листов 7

Диаметр монтажной части, мм

1,5

от 2,5 до 6,0 (переменный)

2890

от -20 до +90

от -40 до +60

30 000

CT4012H/4

от -40 до

+800

Модель

MW03627MW0363264/51004015/164/51004015/9

от -40 до от -40 до от -40 до от -40 до

+1200+1200+1050+1050

64/60009030/1 64/60009030/2

от -20 до от -20 до

+1100 +1100

NNKK

1, 2

Для класса 1: ±1,5 (от -40 до +375)

±0,004·t (св. +375 до +1200)

Для класса 2: ±2,5 (от -40 до +333)

±0,0075·t (св. +333 до +1200)

1111

Таблица 2

Наименование

характеристики

Диапазон измерений

температуры, °С

Условное обозначение НСХ по

ГОСТ Р 8.585-2001 (МЭК

60584-1:2013)

Класс допуска

Пределы допускаемых

отклонений ТЭДС ТП

от НСХ,

С (где t – значение

измеряемой температуры, °С)

Время термической реакции, с,

не более

Длина монтажной части, мм,

не более

379313209

170152

3,2/6,0/9,03,2/6,0/8,6

(переменный)(переменный)

от 3,2 до 6,0 (переменный)

----

0,5

0,40,5

0,1

от -40 до +60от -40 до +50

98 98

Длина удлинительных

проводов, мм

Масса, кг, не более

Условия эксплуатации:

- температура окружающей

среды, °С

- относительная влажность

воздуха, %, не более

Средний срок службы, лет

Средняя наработка до отказа, ч,

не менее

Лист № 6

Всего листов 7

Знак утверждения типа

наносится на титульный лист паспорта (в правом верхнем углу) типографским способом или

методом штемпелевания.

Комплектность средства измерений

1 шт.

Количество

Таблица 3 – Комплектность средства измерений

НаименованиеОбозначение

Преобразователь термоэлектрический Модель в соответствии с

заказом

Паспорт-

Защитная гильза-

1 экз.

1 экз. (по доп. заказу)

Поверка

осуществляется по документам ГОСТ 8.338-2002 «ГСИ. Преобразователи термоэлектрические.

Методика поверки» и по МИ 3090-2007 «ГСИ. Преобразователи термоэлектрические с длиной

погружаемой части менее 250 мм. Методика поверки» (для ТП с длиной погружаемой части

менее 250 мм).

Основные средства поверки:

Рабочий эталон 3-го разряда по ГОСТ 8.558-2009 – термометр сопротивления эталонный

ЭТС-100 (Регистрационный № 19916-10);

Рабочие эталоны 1, 2, 3-го разрядов по ГОСТ 8.558-2009 – преобразователи

термоэлектрический эталонный ТППО (Регистрационный № 19254-10);

Измерители температуры многоканальные прецизионные МИТ8 (Регистрационный

№ 19736-11);

Термостаты жидкостные ТЕРМОТЕСТ (Регистрационный № 39300-08);

КалибраторытемпературыJOFRAсерийATC-RиRTC-R(Регистрационный

№ 46576-11);

Термостат с флюидизированной средой FB-08 (Регистрационный № 44370-10);

Калибратор температуры КТ-5 (Регистрационный № 65779-16);

Калибратор температуры эталонный КТ-1100 (Регистрационный № 26113-03);

КалибратормногофункциональныйикоммуникаторВЕАМЕХMC6(-R)

(Регистрационный № 52489-13).

Допускается применение аналогичных средств поверки, обеспечивающих определение

метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится в паспорт и (или) на свидетельство о поверке.

Сведения о методиках (методах) измерений

отсутствуют.

Нормативныеитехническиедокументы,устанавливающиетребованияк

преобразователям термоэлектрическим серии ТС

ГОСТ 6616-94 Преобразователи термоэлектрические. Общие технические условия

ГОСТ Р 8.585-2001 ГСИ. Термопары. Номинальные статические характеристики

преобразования

Международный стандарт МЭК 60584-1:2013 Термопары. Часть 1. Градуировочные

таблицы и допуски

ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений

температуры

ГОСТ 8.338-2002 ГСИ. Преобразователи термоэлектрические. Методика поверки

МИ 3090-2007 ГСИ. Преобразователи термоэлектрические с длиной погружаемой части

менее 250 мм. Методика поверки

Техническая документация фирмы-изготовителя

Лист № 7

Всего листов 7

Изготовитель

Фирма «Universal Thermosensors Ltd.», Великобритания

Адрес: Units 10&11, Castle Road Technical Center, Murston, Sittingbourne, Kent. ME10

3RG, UK

Телефон: +44 1795 470924, факс: +44 1795 476733

E-mail:

sales@universal-thermosensors.co.uk

Заявитель

Общество с ограниченной ответственностью «Рустек» (ООО «Рустек»)

ИНН 7802300629

Адрес: 194044, г. Санкт-Петербург, Выборгская наб., 43, Литер А, оф. 203, 204

Телефон/факс: +7 (812) 703-07-85

научно-

средств

Испытательный центр

Федеральноегосударственноеунитарноепредприятие«Всероссийский

исследовательский институт метрологической службы»

Адрес: 119361, г. Москва, ул. Озерная, д. 46

Телефон: +7 (495) 437-55-77, факс: +7 (495) 437-56-66

E-mail:

office@vniims.ru

Web-сайт:

www.vniims.ru

Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний

измерений в целях утверждения типа № 30004-13 от 29.03.2018 г.

Заместитель

Руководителя Федерального

агентства по техническому

регулированию и метрологииА.В. Кулешов

М.п.« ___ » _______________ 2020 г.
