Приложение к свидетельству № 76551
об утверждении типа средств измерений
Лист № 1
Всего листов 9
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Осциллографы цифровые серии 4456
Назначение средства измерений
Осциллографы цифровые серии 4456 (далее - осциллографы 4456, приборы)
предназначены для исследования формы и измерения амплитудных и временных параметров
электрических сигналов, а также для определения уровня логических сигналов при помощи
встроенного логического анализатора (опция 4456-Н01) и генерирования электрических
сигналов при помощи встроенного генератора сигналов произвольной формы (опция
4456-Н02).
Описание средства измерений
Принцип действия приборов основан на высокоскоростном аналогово-цифровом
преобразовании входного сигнала, цифровой обработке его с помощью микропроцессора и
записи в память. В результате обработки сигнала выделяется его часть, отображаемая на экране
осциллографа.
Осциллографы 4456 содержат следующие составные части: аттенюатор, блок
нормализации сигналов, АЦП, ЦАП, микропроцессор, устройство управления, запоминающее
устройство,усилитель,устройствосинхронизации,генераторразвертки,логический
анализатор, генератор сигналов произвольной/специальной формы, блок питания, клавиатура,
цветной сенсорный жидко-кристаллический дисплей (ЖКИ).
Осциллографы 4456 обеспечивают визуальное наблюдение, запоминание в цифровой
форме и автоматическое или курсорное измерение амплитудных и временных параметров
электрических сигналов. Каждый канал осциллографов 4456 осуществляет независимую
цифровую обработку и запоминание сигналов. Осциллографы 4456 позволяют проводить
математическую обработку сигналов, статистическую обработку результатов измеренийс
выводом результатов измерений на экран.
Приборы обеспечивают управление всеми режимами работы и параметрами как
вручную, так и дистанционно от внешнего компьютера, автоматическое тестирование и
самодиагностику. Для связи с внешними устройствами имеются интерфейсы LAN, USB,
VIDEO OUT (для подключения внешнего монитора).
Осциллографы цифровые серии 4456 выпускаются в следующих модификациях 4456C,
4456D, 4456E, 4456CM, 4456DM, 4456EM, отличающихся полосой пропускания. Приборы
могут иметь опции логического анализатора и генератора сигналов произвольной/специальной
формы, а также дополнительные опции, приведенные в таблице 1.
Конструктивно осциллографы цифровые серии 4456 представляют собой настольный
моноблочный прибор в корпусе из пластика. Приборы оснащены складывающейся ручкой для
переноски.
На передней панели приборов расположен ЖКИ, функциональные (программные)
кнопки, выход встроенного генератора сигналов произвольной/специальной формы, входы
цифровых каналов логического анализатора, 2 разъема интерфейса USB, 4 входа аналоговых
каналов, клавиатура.
На задней панели приборов расположены разъемы интерфейсов LAN, VIDEO OUT, USB
(HOST И DEVICE), вход внешней синхронизации, выход сигнала внутреннего опорного
генератора, разъем сети питания.
Общий вид осциллографов 4456 с указанием мест нанесения знака утверждения типа и
пломбирования приведен на рисунках 1, 2.
Лист № 2
Всего листов 9
Таблица 1 - Функциональное назначение опций
Название опцииОписание опции
4456-S01
4456-S02
Модуль измерения параметров формы сигналов (ITU-T, ANSI T1.102, USB
или пользовательский шаблон)
Модуль анализа качества нагрузки
4456-S03Модуль синхронизации HD видеосигналов форматов 480p, 576p, 720p,
1080p, 1080i
4456-S04Модуль измерения параметров цифровых сигналов формата I2C со
скоростью передачи до 10 Мбит/с
4456-S05Модуль измерения параметров цифровых сигналов формата RS232 со
скоростью передачи от 50 кбит/с до 2 Мбит/с
4456-S06Модуль измерения параметров цифровых сигналов формата SPI со
скоростью передачи до 10 Мбит/с
4456-S07Модуль измерения параметров цифровых сигналов формата CAN со
скоростью передачи от 10 кбит/с до 1 Мбит/с
4456-S08Модуль измерения параметров цифровых сигналов формата LIN/1.X, 2.X
со скоростью передачи от 800 кбит/с до 100 кбит/с
4456-S09 Модуль измерения параметров цифровых сигналов формата FlexRay со
скоростью передачи 2,5, 5, 10 Мбит/с
4456-S10 Модуль измерения параметров цифровых сигналов формата Audio/ I
2
S, LJ,
RJ, TDM со скоростью передачи до 10 Мбит/с
4456-S11Модуль измерения параметров цифровых сигналов формата USB со
скоростью передачи 1,5, 12 Мбит/с
4456-S12Модуль измерения параметров цифровых сигналов формата стандарта
4456-H01
4456-H02
4456-H03
4456-H04
MIL-STD-1553 со скоростью передачи до 1 Мбит/с
Логический анализатор на 16 цифровых каналов
Генератор сигналов произвольной формы
Высоковольтный активный пробник P9558: коэффициент деления 100 : 1,
полоса частот от 0 до 50 МГц, максимальное напряжение 1200 В
Высоковольтный пассивный пробник P3258: коэффициент деления 100 : 1,
полоса частот от 0 до 150 МГц, максимальное напряжение 1500 В
4456-H05ВысоковольтныйдифференциальныйактивныйпробникP8050:
коэффициент деления 50 : 1, 500 : 1, полоса частот от 0 до 50 МГц,
максимальное напряжение 1300 В
4456-H06ВысоковольтныйдифференциальныйактивныйпробникP8100:
коэффициент деления 50 : 1, 500 : 1, полоса частот от 0 до 100 МГц,
максимальное напряжение 1300 В
4456-H07Датчик тока AP622: диапазон 50 мА - 100 А, полоса частот от 0 до 100 кГц
Лист № 3
Всего листов 9
Продолжение таблицы 1
Название опцииОписание опции
4456-H08
4456-H10
Датчик тока AP202: верхний предел диапазона 20 А, полоса частот от 0 до
25 МГц
Алюминиевой транспортной кейс
4456-H12Пассивный высокоомный пробник P9550A: входное сопротивление
10 МОм (12 пФ), коэффициент деления 10 : 1, полоса частот от 0 до
500 МГц
4456-H13Пассивный высокоомный пробник P9551: входное сопротивление 10 МОм
(12 пФ), коэффициент деления 10 : 1, 1 : 1, полоса частот от 0 до 500 МГц
4456-H14Пассивный высокоомный пробник P9350A: входное сопротивление
10 МОм (12 пФ), коэффициент деления 10 : 1, полоса частот от 0 до
350 МГц
4456-H15Пассивный высокоомный пробник P9600A: входное сопротивление
10 МОм (12 пФ), коэффициент деления 10 : 1, полоса частот от 0 до
600 МГц
4456-H16Набор пробников логического анализатора LAP500
4456-H17ВысоковольтныйпассивныйдифференциальныйпробникP5020:
коэффициент деления 50 : 1, 500 : 1, полоса частот от 0 до 20 МГц,
максимальное напряжение 40000 В
4456-H18ВысоковольтныйпассивныйдифференциальныйпробникP6100:
коэффициент деления 100 : 1, 1000 : 1, полоса частот от 0 до 100 МГц,
максимальное напряжение 14000 В
4456-H19ВысоковольтныйпассивныйдифференциальныйпробникP7100:
коэффициент деления 100 : 1, 1000 : 1, полоса частот от 0 до 100 МГц,
максимальное напряжение 7000 В
4456-H20ВысоковольтныйпассивныйпробникP4220:коэффициентделения
4456-H21
4456-H22
4456-H23
4456-H24
4456-H25
4456-H26
1000 : 1, полоса частот от 0 до 220 МГц, максимальное напряжение 39000 В
Токовые клещи AP621: верхний предел диапазона 2 А, полоса частот от
10 Гц до 100 кГц
Токовые клещи AP622D: диапазон 1 мА - 40 А, полоса частот от 0 до
1,5 МГц
Токовые клещи AP204A: верхний предел диапазона 40 А, полоса частот от
0 до 50 МГц
Адаптер PL-50 (50 Ом)
Адаптер PL-75 (75 Ом)
Адаптер PL-93 (93 Ом)
Лист № 4
Всего листов 9

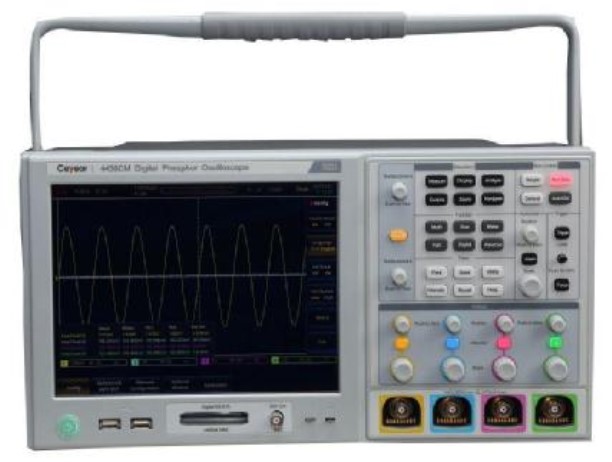

а) Вид спереди

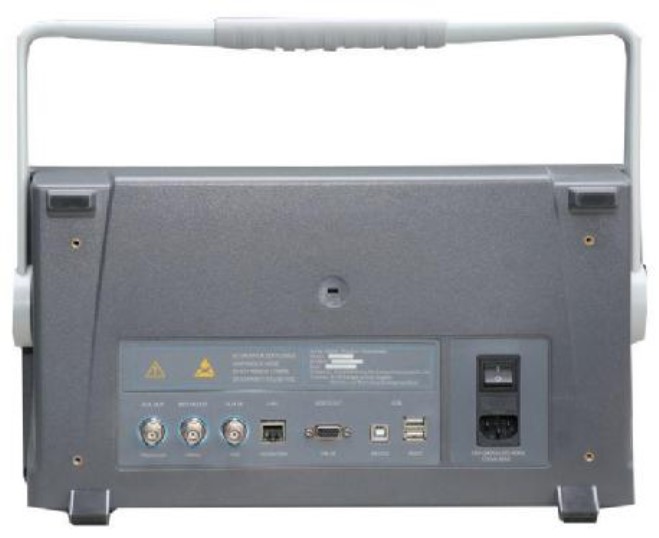

б) Вид сзади
Рисунок 1 - Общий вид осциллографов 4456CM (4456DM, 4456EM)
Место нанесения
знака утверждения
типа
Место пломбировки
Лист № 5
Всего листов 9

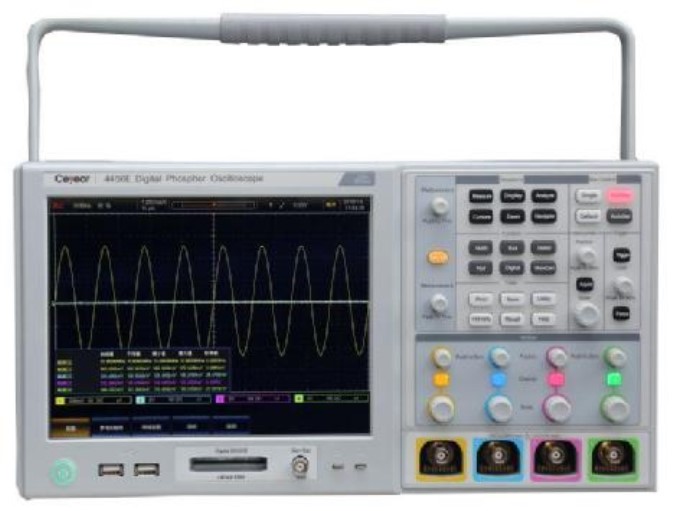

б) Вид спереди
Рисунок 2 - Общий вид осциллографов 4456E (4456C, 4456D)
Место нанесения
знака утверждения
типа

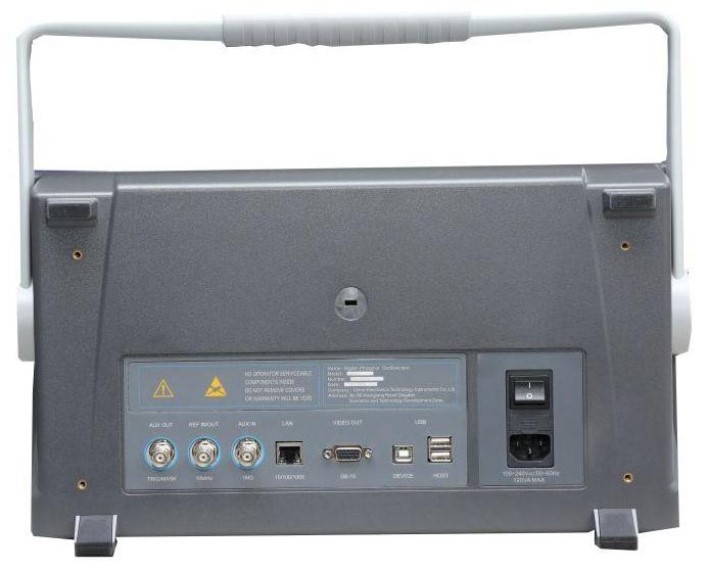

б) Вид сзади
Место пломбировки
Лист № 6
Всего листов 9
Программное обеспечение
Осциллографы имеют специализированное программное обеспечение (ПО).
Уровень защиты ПО от преднамеренных и непреднамеренных изменений соответствует
уровню «низкий» в соответствии с Р 50.2.077–2014.
номер ПО)
Таблица 2 − Идентификационные данные встроенного программного обеспечения
Идентификационные данные (признаки)Значение
Идентификационное наименованиеDigital Phosphor Oscilloscope: 4456 Series
Номер версии (идентификационный
Не ниже 2.04
ПО
Цифровой идентификатор ПО-
Алгоритм вычисления идентификатора
MD5
Метрологические и технические характеристики
Таблица 3 – Метрологические характеристики
Наименование характеристикиЗначение
Входное сопротивление (переключаемое) от 49,5 до 50,5 Ом, от 0,99 до
1,01 МОм
Диапазон коэффициентов отклонения (К
о
), В/дел:
- при входном сопротивлении 50 Омот 1∙10
-3
до 1
- при входном сопротивлении 1 МОмот 1∙10
-3
до 10
Пределы допускаемой относительной погрешности
коэффициентов отклонения для К
о
более 5 мВ/ дел, % ±3,0
Диапазон постоянного смещения, В:
- для К
о
от 1 мВ/дел до 100 мВ/ делот -1 до 1
- для К
о
от 200 мВ/дел до 1 В/ делот -10 до 10
- для К
о
от 2 В/дел до 10 В/ делот -100 до 100
Диапазон коэффициентов развертки, мкс/дел:
- для 4456C, 4456D, 4456E от 2∙10
-4
до 1∙10
9
- для 4456CM, 4456DM, 4456EM от 4∙10
-4
до 1∙10
9
Пределы допускаемой относительной погрешности
установки частоты внутреннего опорного генератора±5,0∙10
-6
Время нарастания переходной характеристики, нс,
не более:
- для 4456C, 4456CM1,00
- для 4456D, 4456DM0,70
- для 4456E, 4456EM0,45
Полоса пропускания по уровню -3 дБ, МГц, не менее:
- для 4456C, 4456CM350 -
для 4456D, 4456DM500 -
для 4456E, 4456EM1000
Логический анализатор (опция 4456-Н01)
Входное сопротивление пробника, кОм
Диапазон входного напряжения, В
Разрешение по вертикали, бит
от 99 до 101
от -40 до 40
1
Лист № 7
Всего листов 9
- TTL
1,4
±1,0∙10
-4
Продолжение таблицы 3
Наименование характеристики
Значение
Пороговые уровни срабатывания (U
п
), В:
- CMOS2,5; 1,65; 1,25
- ECL-1,3
- PECL3,7
Пределы устанавливаемого пользователем порогового
уровня срабатывания (с шагом 0,01 В), Вот -20 до 20
Пределы допускаемой абсолютной погрешности
установки порогового уровня срабатывания,
определяемого пользователем, В±(0,03∙U
п
+0,15)
Генератор сигналов стандартной и произвольной формы (опция 4456-Н02)
Виды генерируемых сигналов
Выходное сопротивление, Ом
Синусоидальный, прямоугольный,
треугольный. пилообразный,
импульсный, напряжение
постоянного тока, шумовой,
гаверсинус, экспоненциальные
фронт и срез, гауссовский импульс,
произвольной формы
от 49,5 до 50,5
от 0,1 до 2,5∙10
7
от 5,0∙10
-2
до 2,5
от -1,25 до 1,25
±(0,015∙U
р
+0,015∙U
см
+0,001)
Диапазон частот генерируемого синусоидального
сигнала, Гц
Пределы допускаемой относительной погрешности
установки частоты генерируемого синусоидального
сигнала
Диапазон размаха генерируемого синусоидального
сигнала (U
р
), В
Диапазон напряжения смещения генерируемого
синусоидального сигнала (U
см
), В
Пределы допускаемой абсолютной погрешности
установки размаха генерируемого синусоидального
сигнала, В
Пределы допускаемой абсолютной погрешности
установки напряжения смещения генерируемого
синусоидального сигнала, В
±(0,02∙U
см
+0,001)
Значение
Таблица 4 – Основные технические характеристики
Наименование характеристики
Питание от сети переменного тока частотой от 49,5 до
50,5 Гц, В
Потребляемая мощность, В·А, не более
от 100 до 240
150
Масса, кг, не более
Число входных каналов осциллографа
6
4
Число входных цифровых каналов логического
анализатора
16
Лист № 8
Всего листов 9
- температура окружающей среды, °С
от 20 до 30
Продолжение таблицы 4
Наименование характеристики
Значение
160
426
221
Габаритные размеры, мм, не более:
- длина
- ширина
- высота
Рабочие условия эксплуатации
- относительная влажность окружающего воздуха, %
- атмосферное давление, кПа
от 30 до 80
от 84 до 106,7
Знак утверждения типа
наносится на лицевую панель прибора в виде голографической наклейки и типографским
способом на титульный лист руководства по эксплуатации.
Комплектность средства измерений
Примечание
Таблица 5 - Комплектность осциллографов 4456
Наименование, типКоличество
Осциллограф цифровой 4456C или
4456D, или 4456E, или 4456CM, или
4456DM, или 4456EM1 шт.
модификация поставляется по
заказу
опция поставляется по заказу
опция поставляется по заказу
опции поставляются по заказу
Опция 4456-Н01 логического
анализатора1 шт.
Опция 4456-Н02 генератора сигналов
произвольной формы1 шт.
Дополнительные опции (см. таблицу 1) в соответствии с
заказом
Пробник 4 шт.
Пробник для логического анализатора 1 шт.
для модификации, имеющей
опцию логического
анализатора 4456-Н01
Сетевой кабель1 шт.
Эксплуатационная документация:
- руководство по эксплуатации1 экз.
- методика поверки МП 4456-19-011 экз.
Транспортный кейс1 шт.
Поверка
осуществляется по документу МП 4456-19-01«Осциллографы цифровые серии 4456.
Методика поверки», утвержденному ФГУП «ВНИИФТРИ» 12 ноября 2019 г.
Основные средства поверки:
- калибраторосциллографовFluke9500Bс формирователемимпульсов9530,
регистрационный номер 30374-13 в Федеральном информационном фонде;
- частотомер53230А,регистрационныйномер51077-12вФедеральном
информационном фонде;
- осциллограф цифровой запоминающий WaveRunner 66Zi; регистрационный номер
49275-12 в Федеральном информационном фонде.
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых осциллографов цифровых с требуемой точностью.
Лист № 9
Всего листов 9
Знак поверки наносится на свидетельство о поверке в виде наклейки или оттиска
поверительного клейма.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные документы и техническая документация, устанавливающие требования к
осциллографам цифровым серии 4456
ГОСТ Р 8.761-2011 ГСИ. Государственная поверочная схема для средств измерений
импульсного электрического напряжения
Техническая документация фирмы-изготовителя
Изготовитель
Фирма «China Electronics Technology Instruments Co., Ltd.», КНР
Адрес: No.98, Xiangjiang Road, Хуандао, Циндао, 266555
Web-сайт:
E-mail:
Испытательный центр
Федеральноегосударственноеунитарноепредприятия«Всероссийскийнаучно-
исследовательский институтфизико-техническихирадиотехническихизмерений»
(ФГУП «ВНИИФТРИ»)
Адрес: 141570, Московская область, Солнечногорский район, г. Солнечногорск,
рабочий поселок Менделеево, промзона ФГУП ВНИИФТРИ
Телефон (факс): +7 (495) 526-63-00
E-mail:
Web-сайт:
Аттестат аккредитации ФГУП «ВНИИФТРИ» по проведению испытаний средств
измерений в целях утверждения типа № 30002-13 от 11.05.2018 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииА.В. Кулешов
М.п.« ___ » _______________ 2020 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
