Приборы для определения числа падения частиц FN, ГРСИ 77559-20
Номер госреестра:
77559-20
Наименование СИ:
Приборы для определения числа падения частиц
Обозначение типа:
FN
Производитель:
Фирма "erkaya labor. Cih. Kalkon gida kat. Mad. San. Tic. Ltd. STİ", Турция
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
19.02.2025
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 76544
об утверждении типа средств измерений
Лист № 1
Всего листов 5
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Приборы для определения числа падения частиц FN
Назначение средства измерений
Приборы для определения числа падения частиц FN (далее - приборы) предназначены
для измерений времени падения шток-мешалки в пробирке, заполненной водно-мучной
суспензией, которое соответствует значению числа падения в зерне и муке.
Описание средства измерений
Принцип действия прибора основан на измерении времени свободного падения шток-
мешалки определенной массы в вискозиметрической пробирке, заполненной водно-мучной
суспензией, на заданное расстояние. Полученные значения интервалов времени, выраженные в
секундах, соответствуют значениям числа падения. Результаты измерений выводятся на
дисплей прибора.
Прибор представляет собой моноблок с встроенной автоматической мешалкой, водяной
баней, встроенным принтером и отдельно стоящим или встроенным (в зависимости от
модификации) сенсорным дисплеем. Блок охлаждения, позволяющий не подключать прибор к
источнику воды и не использовать слив, поставляется по отдельному заказу.
Приборы выпускаются в четырех модификациях: FN 7100, FN 7200, FN 8100,
FN8200,отличающихсяконструкционнымиособенностямииметрологическими
характеристиками.
Модификация FN 7100 выполнена с одной пробиркой и шток-мешалкой и позволяет
проводить анализ одной пробы образца. Прибор оптимален для небольших лабораторий.
Модификации FN 7200 выполнена с двумя пробирками и шток-мешалками для
проведения двух одновременных измерений. Устройство позволяет производить два анализа
одновременно, что дает возможность продублировать результаты измерений одной пробы, либо
производить анализ нескольких проб одновременно и экономить время.
Модификация FN 8100 выполнена с одной пробиркой и шток-мешалкой и позволяет
проводить анализ одной пробы образца. Сенсорный дисплей встроен в корпус прибора. Прибор
оптимален для небольших лабораторий.
Модификация FN 8200 выполнена с двумя пробирками и шток-мешалками для
проведения двух одновременных измерений. Устройство позволяет производить два анализа
одновременно, что дает возможность продублировать результаты измерений одной пробы, либо
производить анализ нескольких проб одновременно и экономить время. Сенсорный дисплей
встроен в корпус прибора.
Приборы имеют дополнительную опцию: индикацию показаний числа разжижения.
Общий вид приборов для определения числа падения частиц FN представлен
на рисунке 1.
Лист № 2
Всего листов 5
а)б)
в)г)

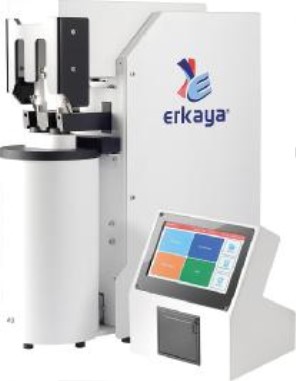

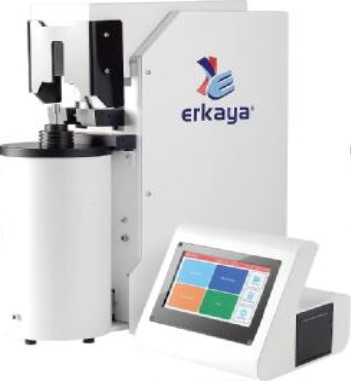

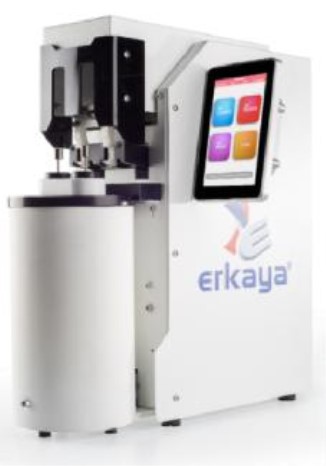

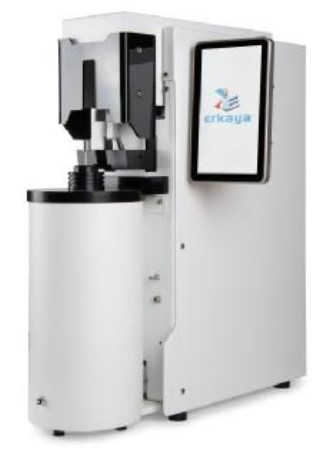

Рисунок 1 – Общий вид приборов для определения числа падения частиц FN
а) модификация FN 7100, б) модификация FN 7200
в) модификация FN 8100, г) модификация FN 8200
Пломбирование приборов не предусмотрено.
Программное обеспечение
Приборы имеют встроенное программное обеспечение (далее ПО) (микропрограмма
электронного блока с защитой от считывания и перезаписи). ПО делится на метрологически
значимую часть и сервисную часть программы. Метрологически значимая часть ПО реализует
обработку результатов измерений числа падения, запись полученных результатов в память
прибора и представление измерительной информации на дисплее прибора. Защита ПО от
непреднамеренных и преднамеренных изменений соответствует уровню «средний» по Р
50.2.077-2014. Идентификационные данные ПО приведены в таблице 1.
Лист № 3
Всего листов 5
Идентификационные данные (признаки)
Таблица 1 – Идентификационные данные ПО
Идентификационное наименование ПО
Номер версии (идентификационный номер) ПО
Цифровой идентификатор ПО
Значение
FN 7100, FN 7200 FN 8100, FN 8200
Software FN Firmware FN
не ниже 2.1.0 не ниже 2.3.0
FN 2.1.0 FN 2.3.0
Метрологические и технические характеристики
Наименование характеристики
Таблица 2 – Метрологические характеристики
Значение
FN 7100, FN 7200 FN 8100, FN 8200
от 60 до 900 от 60 до 900
Диапазон измерений числа падения, с
Пределы допускаемой абсолютной погрешности
прибора при измерении интервалов времени, с
±2,0±1,0
Наименование характеристики
Таблица 3 – Основные технические характеристики
Значение
FN 7100, FN 7200FN 8100, FN 8200
585585
200 -
175250
220 -
450490
220 -
25 25
5 -
220±22
50±1
Габаритные размеры, мм, не более:
- высота:
для основного корпуса
для сенсорного экрана
- ширина:
для основного корпуса
для сенсорного экрана
- длина:
для основного корпуса
для сенсорного экрана
Масса, кг, не более:
- основного корпуса
- сенсорного экрана
Параметры электрического питания:
- напряжение переменного тока, В
- частота переменного тока, Гц
Условия эксплуатации:
- температура окружающего воздуха
°
C
- относительная влажность воздуха, %, не более
от +5 до +40
80
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации типографским способом и на
лицевую панель прибора в виде наклейки.
Комплектность средства измерений
Обозначение
-
Таблица 4 – Комплектность средства измерений
Наименование
Прибор для определения числа падения частиц FN
Сопутствующие аксессуары:
Шток-мешалка
-
Количество
1 шт.
-
1 шт.
Лист № 4
Всего листов 5
Обозначение
--------------
МП 84-241(243)-2019
Количество
10 шт.
2 шт.
2 шт.
1 шт.
1 шт.
1 шт.
1 шт.
10 шт.
2 шт.
1 шт.
1 шт.
1 шт.
1 шт.
1 экз.
1 экз.
Продолжение таблицы 4
Наименование
Вискозиметрические пробирки
Колпачки для пробирок
Зажим для пластиковых трубок
Сетевой кабель
Щетка для чистки пробирок
Подставка для пробирок
Пипетка 25 мл
Предохранители
Пластиковые трубки для циркуляции воды
Воронка
Блок охлаждения*
Дополнительный рулон бумаги для принтера
Упаковка
Руководство по эксплуатации
Методика поверки
* Поставляется по отдельному заказу
Поверка
осуществляется по документу МП 84-241(243)-2019 «ГСИ. Приборы для определения числа
падения частиц FN. Методика поверки», утверждённому ФГУП «УНИИМ» 25.11.2019 г.
Основные средства поверки:
- секундомер электронный «СЧЕТ-1М» (регистрационный номер в Федеральном
информационном фонде 40929-09) с диапазоном измеряемых интервалов времени от 0,01
до 999,999 с и погрешностью ±(6∙10
-5
∙Т+С) с.
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к приборам для
определения числа падения частиц FN
ГОСТ 27676-88 Зерно и продукты его переработки. Метод определения числа падения
ГОСТ ISO 3093-2016 Зерно и продукты его переработки. Определение числа падения
методом Хагберга-Пертена
Техническая документация фирмы изготовителя
Изготовитель
ERKAYA LABOR. CİH. KALKON GIDA KAT. MAD. SAN. TİC. LTD ŞTİ, Турция
Адрес: Matbaacılar sitesi, 1515 Sk. No:6 Ivedik OSB, Ankara, Turkey
Телефон: +90 312 3952986
Факс: +90 312 3950878
Web-сайт:
Лист № 5
Всего листов 5
Испытательный центр
Уральский научно-исследовательский институт метрологии – филиал Федерального
государственногоунитарногопредприятия«Всероссийскийнаучно-исследовательский
институт метрологии им. Д.И. Менделеева»
(УНИИМ – филиал ФГУП «ВНИИМ им. Д.И. Менделеева»)
Адрес: 620000, г. Екатеринбург, ул. Красноармейская, д. 4
Телефон: +7 (343) 350-26-18
Факс: +7 (343) 350-20-39
Е-mail:
Аттестат аккредитации Trial – филиала ФГУП «ВНИИМ им. Д.И. Менделеева» по
проведению испытаний средств измерений в целях утверждения типа № RA.RU.311373
от 10.11.2015 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииА.В. Кулешов
М.п.« ___ » _______________ 2020 г.
