Комплексы регистрации информации для оснащения оперативно служебных и патрульных транспортных средств ПАТРУЛЬ, ГРСИ 77522-20
Номер госреестра:
77522-20
Наименование СИ:
Комплексы регистрации информации для оснащения оперативно служебных и патрульных транспортных средств
Обозначение типа:
ПАТРУЛЬ
Производитель:
ООО "Байтэрг", г.Москва
Межповерочный интервал:
2 года
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
19.02.2025
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 76505
об утверждении типа средств измерений
Лист № 1
Всего листов 5
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Комплексы регистрации информации «ПАТРУЛЬ» для оснащения оперативно
служебных и патрульных транспортных средств
Назначение средства измерений
Комплексы регистрации информации «ПАТРУЛЬ» для оснащения оперативно слу-
жебных и патрульных транспортных средств (далее – комплексы) предназначены для изме-
рений текущих навигационных параметров по сигналам навигационных космических аппа-
ратов глобальных навигационных спутниковых систем (ГНСС) ГЛОНАСС и GPS, определе-
ния на их основе координат местоположения в системе WGS-84, скорости и регистрации со-
бытий в национальной шкале координированного времени UTC(SU).
Описание средства измерений
Принцип действия комплексов основан на измерении псевдодальностей и доплеровских
смещений частот по сигналам ГНСС ГЛОНАСС в частотном диапазоне L1 и ГНСС GPS на
частоте L1.
Примечание - Параметры сигналов ГНСС согласно интерфейсным контрольным
документам «ГЛОНАСС», редакция 5.1 от 2008; IS-GPS-200E от 08.06.2010
Конструктивно комплексы состоят из видеорегистратора (BestDVR-406G Mobile или
BestDVR-806G Mobile), антенн (ГНСС, Wi-Fi, GSM), видеокамер (МВК-0933ц ИН или
МВК-0933ц ИС или МВК-4351ц В), аппаратного комплекса (МВК-9952ц И или МВК-9954ц В),
видеомонитора, кабелей (питания и интерфейсных) и бокса видеорегистратора.
На передней панели видеорегистратора расположены разъемы USB, индикаторы (со-
стояний напряжения питания, сигнала ГНСС, подключения антенн, готовности, записи, трево-
ги), инфракрасный датчик и замок для включения и выключения терминала.
На задней панели видеорегистратора расположены антенный разъем ГНСС, разъемы RS-
232, CAN, I/O, VGA, USB, EXT.DEV, сетевой разъем, многоканальный разъем, разъем
питания, а также разъемы для подключения Wi-Fi и GSM антенн.
Комплексывыпускаютсявследующихисполнениях:БРУА.463349.001-01,
БРУА.463349.001-03, БРУА.463349.001-05,БРУА.463349.001-07,БРУА.463349.001-09,
БРУА.463349.001-12, которые отличаются типом видеорегистратора, типами и количеством ви-
деокамер, а также комплектностью дополнительного оборудования.
Настройка комплексов и информационный обмен с ПЭВМ осуществляется с использо-
ванием программного обеспечения (ПО) «ПАТРУЛЬ-ПРО». Выдача потребителю измеритель-
ной информации осуществляется по протоколу NMEA 0183 с частотой одно измерение в
секунду.
Общий вид комплексов представлен на рисунке 1. Места нанесения знака утверждения
типаипломбировкиотнесанкционированногодоступаприведенынарисунке2.
Лист № 2
Всего листов 5
Программное обеспечение
Комплексы работают под управлением программного обеспечения (ПО).
Уровень защиты ПО «средний» в соответствии с Р 50.2.077–2014.
Идентификационное данные (признаки)
Значение
Таблица 1 - Идентификационные данные метрологически значимой части ПО
Идентификационное наименование ПО
Номер версии (идентификационный номер ПО)
Цифровой идентификатор ПО (контрольная сумма)
digicap
4.2.0 build190801 и выше
-
Рисунок 1 – Общий вид комплексов

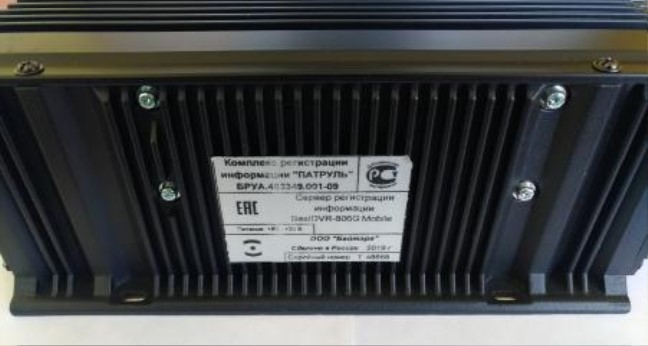

Рисунок 2 - Места нанесения знака утверждения типа и пломбировки
от несанкционированного доступа комплекса
Место пломбировки
от несанкциониро-
ванного доступа
Место размещения
знака утверждения
типа
Антенна ГНСС
GSM антенна
Видеорегистратор
Видеокамера
МВК-0933ц
Wi-Fi антенна
Видеокамера
МВК-9952ц
Лист № 3
Всего листов 5
от -30 до +60
Метрологические и технические характеристики
Значение
±15
±2
Таблица 2 - Метрологические характеристики
Наименование характеристики
Доверительныеграницыабсолютнойинструментальной
погрешности (при доверительной вероятности 0,95) определе-
ния координат местоположения по каждой координатной оси
при работе по сигналам ГЛОНАСС (L1, код СТ) и GPS (L1, код
С/А) при геометрическом факторе PDOP не более 3, м
Доверительныеграницыабсолютнойинструментальной
погрешности (при доверительной вероятности 0,95) определе-
ния скорости в диапазоне скоростей от 0 до 180 км/ч при работе
по сигналам ГЛОНАСС (L1, код СТ) и GPS (L1, код С/А) при
геометрическом факторе PDOP не более 3, км/ч
Доверительные границы абсолютной погрешности (при дове-
рительной вероятности 0,95) регистрации событий в нацио-
нальной шкале координированного времени UTC (SU), с
±2
Значение
от 8 до 36
202
253
87
3,4
Таблица 3 – Основные технические характеристики
Наименование характеристики
Напряжение питания от сети постоянного тока, В
Габаритные размеры видеорегистратора, мм, не более:
длина
ширина
высота
Масса видеорегистратора, кг, не более
Рабочие условия эксплуатации:
– температура окружающего воздуха, °С
– относительная влажность окружающего воздуха при темпера-
туре 25 °C, %, не более
95
Знак утверждения типа
наносится на корпус видеорегистратора комплекса в виде наклейки и на титульный лист
руководства по эксплуатации типографским способом.
Лист № 4
Всего листов 5
Комплектность средства измерений
Количество
БРУА.463349.001-01
БРУА.463349.001-03
БРУА.463349.001-05
БРУА.463349.001-07
БРУА.463349.001-09
БРУА.463349.001-12
Видеорегистратор
Аппаратный комплекс
Видеокамера
Кабель видеомонитора
БРУА.685691.108
СПО "Патруль-Про"
Таблица 4 – Комплектность комплекса
НаименованиеОбозначение
Комплекс регистрации информа-
ции «ПАТРУЛЬ» для оснащения
оперативно служебных и пат-
рульных транспортных средств
1 шт1 шт1 шт1 шт1 шт1 шт
1 шт 1 шт 1 шт 1 шт
-
1 шт
- - - -
1 шт
-
Антенна ГНСС
Wi-Fi антенна
GSM антенна
Съемный носитель информации
Карта памяти SD формата SDHC
Видеомонитор
1 шт1 шт1 шт1 шт1 шт1 шт
1 шт1 шт1 шт1 шт1 шт1 шт
1 шт1 шт1 шт1 шт1 шт1 шт
1 шт1 шт1 шт1 шт1 шт1 шт
1 шт 1 шт 1 шт 1 шт 1 шт 1 шт
1 шт 1 шт
-
1 шт 1 шт 1 шт
1 шт1 шт1 шт
--
1 шт
1 шт
--
4 шт8 шт1 шт
1 шт1 шт1 шт1 шт1 шт1 шт
Бокс сервера
Кабель питания
Кабель
Кабель
Кабель
1 шт1 шт1 шт1 шт1 шт1 шт
1 шт1 шт1 шт
- - -
-----
1 шт
1 шт
--
4 шт 8 шт
-
BestDVR-406G Mobile
BestDVR-806G Mobile
-----
WRM-705H
МВК-9952ц И или
МВК-9954ц В
МВК-0933ц ИН или
МВК-0933ц ИС или
МВК-4351ц В
-
БРУА.685691.026
БРУА.685691.028
БРУА.685691.035
БРУА.685691.025
БРУА.685691.027 или
БРУА.685691.029
1 шт1 шт
-
1 шт1 шт1 шт
1 шт1 шт1 шт1 шт1 шт
-
БРУА.463349.001 ПС
БРУА.463349.001 РЭ
БРУА.463349.001ИМ
1 шт1 шт1 шт1 шт1 шт1 шт
1 шт1 шт1 шт1 шт1 шт1 шт
1 шт1 шт1 шт1 шт1 шт1 шт
1 шт1 шт1 шт1 шт1 шт1 шт
Кабель для передачи данных
NMEA
Паспорт
Руководство по эксплуатации
Руководство по монтажу
CD-диск с программным обеспе-
чением
Методика поверки
842-19-06МП
1 шт1 шт1 шт1 шт1 шт1 шт
Поверка
осуществляетсяподокументу842-19-06МП«Комплексырегистрацииинформации
«ПАТРУЛЬ» для оснащения оперативно служебных и патрульных транспортных средств.
Методика поверки», утвержденному ФГУП «ВНИИФТРИ» 26.08.2019.
Лист № 5
Всего листов 5
Основные средства поверки:
- имитатор сигналов СН-3803М, регистрационный номер 54309-13 в Федеральном
информационном фонде;
- источник первичный точного времени УКУС-ПИ 02ДМ, регистрационный номер
60738-15 в Федеральном информационном фонде.
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых комплексов с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и (или) паспорт в виде наклейки или
оттиска.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе
Нормативныеитехническиедокументы,устанавливающиетребованияк
комплексам регистрацииинформации«ПАТРУЛЬ»дляоснащенияоперативно
служебных и патрульных транспортных средств
БРУА.463349.001ТУ. Комплексы регистрации информации «ПАТРУЛЬ» для оснащения
оперативно служебных и патрульных транспортных средств. Технические условия
Приказ Росстандарта №2831 от 29.12.2018 «Об утверждении Государственной
поверочной схемы для координатно-временных измерений»
Изготовитель
Общество с ограниченной ответственностью «Байтэрг» (ООО «Байтэрг»)
ИНН 5024165995
Юридический адрес: 111116, г. Москва, ул. Энергетическая, д. 12, корп. 2
Адрес: 115230, г. Москва, 1-й Нагатинский проезд, дом 10, стр.1
Телефон: +7 (495) 221-66-22
Web-сайт:
E-mail:
Испытательный центр
Федеральноегосударственноеунитарноепредприятие«Всероссийскийнаучно-
исследовательскийинститутфизико-техническихирадиотехническихизмерений»
(ФГУП «ВНИИФТРИ»)
Адрес:141570,Московскаяобл.,районСолнечногорский,г.Солнечногорск,
рабочий поселок Менделеево, промзона ФГУП «ВНИИФТРИ»
Телефон (факс): +7 (495) 526-63-00
Web-сайт: vniiftri.ru
E-mail:
Аттестат аккредитации ФГУП «ВНИИФТРИ» по проведению испытаний средств изме-
рений в целях утверждения типа № 30002-13 от 11.05.2018 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииА.В. Кулешов
М.п.« ___ » _______________ 2020 г.
