Описание типа средства измерения: Читать в отдельном окне

Untitled document

Приложение к свидетельству № 76498

об утверждении типа средств измерений

Лист № 1

Всего листов 4

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Автоцистерна для жидких нефтепродуктов 4649А2-10

Назначение средства измерений

Автоцистерна для жидких нефтепродуктов 4649А2-10 (далее – ТМ), является транспорт-

ной мерой полной вместимости, предназначенной для временного хранения, транспортировки и

измерения объема нефтепродуктов.

Описание средства измерений

Принцип действия ТМ основан на заполнении нефтепродуктом до указателя уровня на-

лива, соответствующего определенному объему нефтепродукта. Заполнение ТМ осуществляет-

ся через заливной люк. Слив нефтепродукта происходит с помощью насоса или самотеком.

Конструкция ТМ представляет собой стальную двухсекционную цистерну, в поперечном

сечении имеющую чемоданообразную форму.

Корпус ТМ изготовлен из листовой trial и усилен внутри перегородками, выполняю-

щими роль поперечных волнорезов. К шасси автомобиля ТМ крепится при помощи стяжных

лент.

В верхней части каждой секции ТМ приварена горловина с указателем уровня налива,

заливным люком и дыхательным клапаном. В нижней части каждой секции установлены опоры

и донный клапан.

ТМ имеет площадки обслуживания из просеченного листа с противоскользящим эффек-

том. Для подъема на площадку обслуживания служит лестница.

Общий вид ТМ представлен на рисунке 1. Места пломбирования от несанкционирован-

ного доступа показаны на рисунках 2, 3.

Рисунок 1 – Автоцистерна для жидких нефтепродуктов 4649А2-10

Лист № 2

Всего листов 4

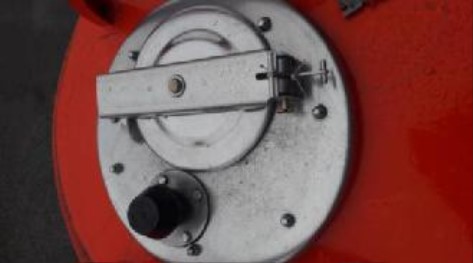

Рисунок 3 – Запорный механизм крышки заливной

горловины

Программное обеспечение

отсутствует.

Метрологические и технические характеристики

4649А2-10

Секция 1

8,5

±0,4

Таблица 1 - Метрологические характеристики

Наименование характеристикиЗначение

Номинальная вместимость, м

Секция 2

8,5

Пределы допускаемой относительной погрешности

определения вместимости, %

Значение

от -45 до +45

от 84,0 до 106,7

Таблица 2 – Технические характеристики

Наименование характеристики

4649А2-10

Количество секций в цистерне, шт.

Назначенный срок службы, лет

Полный срок службы, лет

Рабочие условия эксплуатации:

- температура окружающего воздуха, °С

- атмосферное давление, кПа

- относительная влажность, не более, %

Знак утверждения типа

наносится на титульный лист паспорта печатным способом.

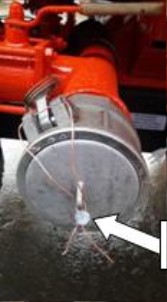

Рисунок 2 – Пломбировка трубопровода

слива-налива

Место пломбирования

Место пломбирования

Лист № 3

Всего листов 4

Комплектность средства измерений

Обозначение

Количество

Автоцистерна для жидких нефтепродуктов

4649А2-10

1 шт. (заводской

№ 005)

Паспорт

1 экз.

Таблица 3 - Комплектность средства измерений

Наименование

Поверка

осуществляется по документу ГОСТ 8.600-2011 «ГСИ. Автоцистерны для жидких нефтепро-

дуктов. Методика поверки».

Основные средства поверки:

- весы автомобильные электромеханические для статического взвешивания, ВА-60Л (ре-

гистрационный номер 20976-07);

- термогигрометр ИВА-6А-Д (регистрационный номер 46434-11).

Допускается применение аналогичных средств поверки, обеспечивающих определение

метрологических характеристик поверяемых резервуаров с требуемой точностью.

Знак поверки наносится в свидетельстве о поверке – в виде наклейки или оттиска пове-

рительного клейма.

Сведения о методиках (методах) измерений

отсутствуют.

Нормативные документы, устанавливающие требования к автоцистерне для жидких неф-

тепродуктов 4649А2-10

Приказ Росстандарта от 07.02.2018 г. № 256 Об утверждении Государственной повероч-

ной схемы для средств измерения массы и объема жидкости в поток, объема жидкости и вме-

стимости при статических измерениях, массового и объемного расходов жидкости

ГОСТ 8.600-2011 ГСИ. Автоцистерны для жидких нефтепродуктов. Методика поверки

Изготовитель

Обществосограниченнойответственностью«Торговыйдом«Трансмастер»

(ООО «ТД «Трансмастер»)

ИНН 7415067460

Адрес: 456300, Челябинская область, г. Миасс, Тургоякское шоссе, 13

Телефон: +7 (3513) 24-28-44

E-mail:

tktm-74@mail.ru

Заявитель

Обществосограниченнойответственностью«Транснефть-ПортКозьмино»

(ООО «Транснефть-Порт Козьмино»)

ИНН 2508081814

Адрес: 692941, Приморский край г. Находка, мкр. Врангель, ул. Нижне-Набережная, 78

Телефон/факс: +7 (4236) 77-10-15

E-mail:

od@npk.transneft.ru

Лист № 4

Всего листов 4

Испытательный центр

Федеральноегосударственноеунитарноепредприятие«Всероссийскийнаучно-

исследовательский институт физико-технических и радиотехнических измерений», Восточно-

Сибирский филиал (ФГУП «ВНИИФТРИ»)

Адрес: 664056, г. Иркутск, ул. Бородина, 57

Юридический адрес: 141570, Московская обл., Солнечногорский р-он, р.п. Менделеево,

промзона ФГУП «ВНИИФТРИ», корп. 11

Телефон: +7(3952) 46-83-03

E-mail:

office@niiftri.irk.ru

Аттестат аккредитации ФГУП «ВНИИФТРИ» по проведению испытаний средств изме-

рений в целях утверждения типа № 30002-13 от 07.10.2013 г.

Заместитель

Руководителя Федерального

агентства по техническому

регулированию и метрологииА.В. Кулешов

М.п.« ___ » _______________ 2020 г.
