Преобразователи термоэлектрические TC мод. 12-K-2000-176-1,0-2I-3P6M, ГРСИ 77489-20
Номер госреестра:
77489-20
Наименование СИ:
Преобразователи термоэлектрические
Обозначение типа:
TC мод. 12-K-2000-176-1,0-2I-3P6M
Производитель:
Фирма "TC Ltd.", Великобритания
Межповерочный интервал:
2 года
Сведения о типе СИ:
Заводской номер
Заводской номер:
на 114 шт. с зав.№ 1B-TEG51… 1B-TEG69, 2B-TEG51…2B-TEG69, 3B-TEG51… 3B-TEG69, 4B-TEG51… 4B-TEG69, 1K-TEG51… 1K-TEG69, 2K-TEG51…2K-TEG69
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 76469
об утверждении типа средств измерений
Лист № 1
Всего листов 4
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Преобразователи термоэлектрические TC модели 12-K-2000-176-1,0-2I-3P6M
Назначение средства измерений
Преобразователи термоэлектрические TC модели 12-K-2000-176-1,0-2I-3P6M (далее по
тексту – термопреобразователи или ТП) предназначены для измерений температуры стенок
трубок в зоне горения аппаратов парового риформинга метана (риформеров) установок
производства водорода на технологических площадках ООО «Праксэа Рус» в г. Красный Сулин
и в г. Бор.
Описание средства измерений
Принцип работы термопреобразователей основан на термоэлектрическом эффекте –
генерировании термоэлектродвижущей силы, возникающей из-за разности температур между
двумя соединениями различных металлов или сплавов, образующих часть одной и той же цепи.
Термопреобразователи конструктивно выполнены в виде измерительной вставки
кабельного типа в гибкой тонкостенной оболочке, изготовленной из сплава Inconel 600, внутри
которой расположен один чувствительный элемент – термопара с номинальной статической
характеристикой (НСХ) преобразования типа «K» по ГОСТ Р 8.585-2001 (МЭК 60584-1:2013) с
минеральной (MgO) изоляцией термоэлектродов и изолированным незаземленным рабочим
спаем. Оболочка ТП завальцована со стороны рабочего спая термопреобразователя.
Подключение ТП к измерительному прибору осуществляется при помощи вилки термопарного
мини-разъема.
Монтаж термопреобразователей осуществляется непосредственно в зоне горения
аппаратов парового риформинга метана путем приваривания горячих спаев ТП к трубкам
риформера.

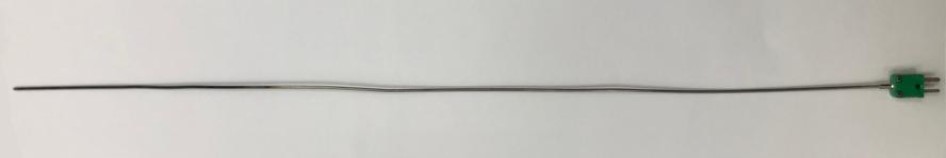

Общий вид преобразователей термоэлектрических TC модели 12-K-2000-176-1,
0-2I-3P6M представлен на рисунке 1.
Рисунок 1 - Общий вид преобразователей термоэлектрических TC
модели 12-K-2000-176-1,0-2I-3P6M
Пломбирование термопреобразователей не предусмотрено.
Программное обеспечение
отсутствует.
Лист № 2
Всего листов 4
Метрологические и технические характеристики
Метрологические характеристики термопреобразователей приведены в таблице 1.
Значение
К
2
от 0 до +1100
Таблица 1
Наименование характеристики
Условное обозначение НСХ по ГОСТ Р 8.585-2001 / МЭК 60584-1:2013
Класс допуска
Диапазон измерений температуры,
°
С
Пределы допускаемых отклонений ТЭДС ТП от НСХ,
°
С
- в диапазоне от 0 до +333
°
С включ.
- в диапазоне св.+333 до +1100
°
С
±2,5
±0,0075·t,
где t – значение
измеряемой
температуры, °С
Основные технические характеристики термопреобразователей приведены в таблице 2.
20
Значение
2000
1,0
0,3
Таблица 2
Наименование характеристики
Электрическое сопротивление изоляции ТП при температуре от +15
до +35 °С и относительной влажности воздуха не более 80 %, МОм
(при 100 В), не менее
Длина монтажной части, мм
Диаметр монтажной части, мм
Масса, кг, не более
Условия эксплуатации:
- температура окружающей среды, °С
- относительная влажность воздуха, %, не более
Средний срок службы, лет
от -40 до +220
95 (без конденсации)
20
Знак утверждения типа
наносится на титульный лист паспорта методом штемпелевания.
Комплектность
Таблица 3 – Комплектность средства измерений
НаименованиеОбозначение
Преобразователь термоэлектрический TC модели 12-K-2000-176-1,0-2I-3P6M
Паспорт (на русском языке) -
Методика поверкиМП 207-032-2019
Количество
114 шт.
114 экз.
1 экз.
Поверка
осуществляется по документу МП 207-032-2019 «Преобразователи термоэлектрические TC
модели 12-K-2000-176-1,0-2I-3P6M. Методика поверки», утвержденному ФГУП «ВНИИМС»
28.10.2019 г.
Основные средства поверки:
Рабочий эталон 3-го разряда по ГОСТ 8.558-2009 – термометр сопротивления эталонный
ЭТС-100(Регистрационный № 19916-10);
Рабочиеэталоны2,3-горазрядовпоГОСТ8.558-2009–преобразователи
термоэлектрические эталонные ТППО (Регистрационный № 19254-10);
Измерители температуры многоканальные прецизионный МИТ 8 (Регистрационный №
19736-11);
Лист № 3
Всего листов 4
Измеритель температуры двухканальный прецизионный МИТ 2 (Регистрационный №
46432-11);
Калибраторытемпературы«ЭЛЕМЕР-КТ-900К»,«ЭЛЕМЕР-КТ-1100К»
(Регистрационный № 75073-19);
Калибраторытемпературы JOFRAсерийATC-RиRTC-R (Регистрационный
№ 46576-11);
КалибратормногофункциональныйикоммуникаторВЕАМЕХMC6(-R)
(Регистрационный № 52489-13).
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в паспорт и (или) на свидетельство о поверке.
Сведения о методиках (методах) измерений
Метод прямых измерений.
Нормативныеитехническиедокументы,устанавливающиетребованияк
преобразователям термоэлектрическим TC модели 12-K-2000-176-1,0-2I-3P6M
ГОСТ 6616-94 Преобразователи термоэлектрические. Общие технические условия
ГОСТ Р 8.585-2001 ГСИ. Термопары. Номинальные статические характеристики
преобразования
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов.
Общие технические условия
Международный стандарт МЭК 60584-1:2013 Термопары. Часть 1. Градуировочные
таблицы и допуски
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений
температуры
Техническая документация фирмы-изготовителя «TC Ltd.», Великобритания
Изготовитель
Фирма «TC Ltd.», Великобритания
Адрес: 30 City Road, London EC1Y 2AB, United Kingdom
Тел.: +44 1895 252222, факс: +44 1895 273540
E-mail:
Заявитель
Общество с ограниченной ответственностью «Праксэа Рус» (ООО «Праксэа Рус»)
ИНН: 7709804318
Адрес: 107023, г. Москва, ул. Электрозаводская, д. 27, стр. 8
Тел.: + 7 (495) 734-86-86
Лист № 4
Всего листов 4
научно-
средств
Испытательный центр
Федеральноегосударственноеунитарноепредприятие«Всероссийский
исследовательский институт метрологической службы»
Адрес: 119361, г. Москва, ул. Озерная, д. 46
Тел./факс: +7 (495) 437-55-77 / 437-56-66
E-mail:
Web-сайт:
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний
измерений в целях утверждения типа № 30004-13 от 29.03.2018 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииА.В. Кулешов
М.п.« ___ » _______________ 2020 г.
