Преобразователи термоэлектрические одноразового применения Positherm, ГРСИ 77474-20
Номер госреестра:
77474-20
Наименование СИ:
Преобразователи термоэлектрические одноразового применения
Обозначение типа:
Positherm
Производитель:
ООО "Хераеус Электро-Найт Челябинск", г.Челябинск
Межповерочный интервал:
Первичная поверка до ввода в эксплуатацию
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
10.02.2025
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 76454
об утверждении типа средств измерений
Лист № 1
Всего листов 5
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Преобразователи термоэлектрические одноразового применения серии Positherm
одноразового применения серии Positherm
температуры расплавленных металлов путем
Назначение средства измерений
Преобразователи термоэлектрические
(далее – ТП) предназначены для измерений
кратковременного погружения в расплав.
Описание средства измерений
Принцип работы ТП основан на термоэлектрическом эффекте – генерировании
термоэлектродвижущей силы, возникающей из-за разности температур между двумя
соединениями различных металлов или сплавов, образующих часть одной и той же цепи.
ТП серии Positherm изготавливаются следующих моделей: Positherm ТС, Positherm NS
Non-Splash и Positherm NS Multi-Stik.
ТП Positherm ТС состоят из термопарных вставок, закрепленных в многослойных
картонных защитных трубках. Термопарные вставки с номинальными статическими
характеристиками преобразования (НСХ) типов B, S и R (по ГОСТ Р 8.585-2001/МЭК 60584-1)
снабжены шлакозащитными колпаками из стали (для измерения температуры в стали и чугуне),
алюминия (для измерения температуры в цветных металлах и сплавах, а также в стали и чугуне
при небольших перегревах) и меди (для измерений в меди и сплавах на ее основе).
ТП Positherm NS Non-Splash отличаются от ТП Positherm ТС наличием специального
защитного безбрызгового рукава, надетого на картонную трубку. Защитный безбрызговый
рукав исключает разбрызгивание расплавленного металла во время проведения измерения
температуры.Защитныебезбрызговыерукаваизготавливаютсяизтермостойких
биоразлагаемых волокон.
ТП Positherm NS Multi-Stik отличаются от ТП Positherm ТС наличием специального
защитного безбрызгового чехла, надетого на картонную трубки и термопарную вставку.
Защитный безбрызговый чехол исключает разбрызгивание расплавленного металла. Защитные
безбрызговые чехлы изготавливаются из термостойких биоразлагаемых волокон. ТП Positherm
NS Multi-Stik предназначены только для работы в агрегатах и печах в условиях отсутствия
шлака на поверхности расплавленного металла. ТП Positherm NS Multi-Stik не имеют
шлакозащитных колпачков.
ТП Positherm используются с погружными жезлами Positherm (2-х контактное
подключение) и Celox (4-х контактное подключение) для кратковременного погружения ТП в
расплавленный металл.
Структура обозначения ТП Positherm в зависимости от их характеристик приведена в
таблице 1. Фотографии общего вида ТП Positherm и ручных погружных жезлов приведены на
рисунках 1 и 2.
Лист № 2
Всего листов 5
Таблица 1
ТС X X X X Х Х Х Х Х
1234 567 89 10 11
1 и 2 - Модель ТП
TCТП Positherm ТС
NSТП Positherm NS Non-Splash, Multi-Stik
3 и 4 - Тип НСХ
10ТП c НСХ типа «S»
13ТП c НСХ типа «R»
36ТП c НСХ типа «В»
5 - Шлакозащитный колпачок
0Стальной
1Алюминиевый
2Медный
5 Без колпачка
6 Пластиковый
6 - Диаметр термоэлектродов
3Стандартный
7 и 8 - Длина картонной трубки, мм
03227
04382
05443
06542
09858
121162
171661
1138 BSEСпециальное исполнение ТП Positherm ТС для манипулятора BSE
9 - Вид защитного покрытия для моделей NS*
0Non-Splash
9Multi-Stik
10 - Длина защитного покрытия, мм*
- для ТП Positherm NS Non-Splash
2 200
4 400
- для Positherm NS Multi-Stik
190
2140
11 - Материал защитного покрытия*
AESТермостойкие биоразлагаемые щелочные силикатные волокна
Примечание:
* - для моделей ТП Positherm ТС обозначение отсутствует.
Лист № 3
Всего листов 5
Positherm ТСPositherm NS
Non-Splash
Positherm NS
Multi-Stick

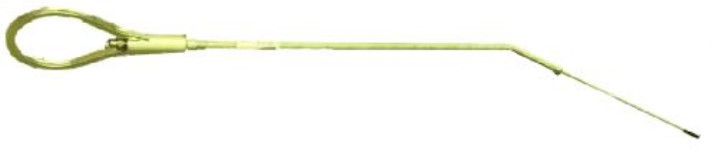

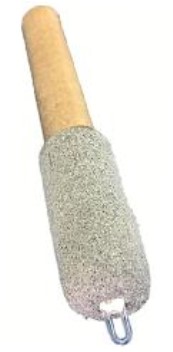

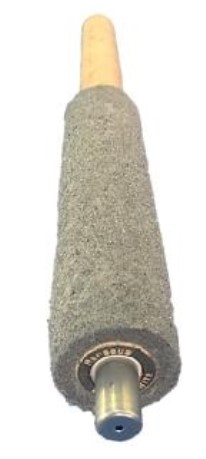

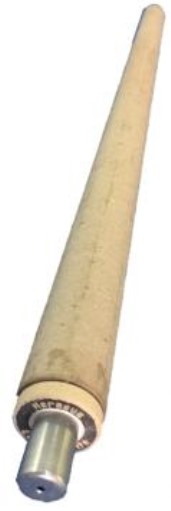

Рисунок 1- Общий вид ТП серии Positherm
Рисунок 2- Общий вид погружных жезлов
Пломбирование ТП не предусмотрено.
Программное обеспечение
отсутствует.
Метрологические и технические характеристики
Метрологические и технические характеристики ТП приведены в таблице 2.
Значение
S, R, B
+1767
+1820
Таблица 2
Наименование характеристики
Типы номинальной статической характеристики (НСХ)
преобразования (по ГОСТ Р 8.585-2001/МЭК 60584-1)
Максимальная рабочая температура (в зависимости от типа
НСХ), °С
- для ТП c НСХ типов «R» и «S»
- для ТП c НСХ типа «В»
Пределы допускаемых отклонений ТП от НСХ (при +1554
°С), °С
Максимальное время измерения, с, не более
Длина защитной картонной трубки, мм
от 0 до +3
6
от 200 до 1700
Лист № 4
Всего листов 5
Значение
Наименование характеристики
Диаметр защитной картонной трубки, мм:
- внутренний
- внешний
Масса ТП, кг
от 17,5 до 56
от 28 до 100
от 0,1 до 7,0
Знак утверждения типа
наносится на титульный лист паспорта и руководства по эксплуатации типографским
способом.
Комплектность средства измерений
Таблица 3 – Комплектность средства измерений
НаименованиеКоличество
Преобразователь термоэлектрическийв соответствии
одноразового применения серии Positherm с заказом
Паспорт 1 экз.
Руководство по эксплуатации 1 экз.
Методика поверки МП 207-034-2019 1 экз.
Примечание
модель в соответствии с
заказом
на партию ТП
на партию ТП
по запросу
Поверка
осуществляется по документу МП 207-034-2019 «Преобразователи термоэлектрические
одноразовогоприменениясерииPositherm.Методикаповерки»,утвержденному
ФГУП «ВНИИМС», 06.11.2019 г.
Основные средства поверки:
Рабочийэталон1,2-горазрядапоГОСТ8.558-2009-преобразователь
термоэлектрический платинородий-платинородиевый эталонный ПРО (Регистрационный
№ 41201-09);
Рабочий эталон 1-го разряда по ГОСТ 8.558-2009 - преобразователь термоэлектрический
эталонный ТППО (Регистрационный № 19254-10);
Прецизионный милливольтметр В2-99 (Регистрационный № 22532-02);
Измеритель температуры двухканальный прецизионный МИТ 2.05 (Регистрационный
№ 46432-11).
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативныеитехническиедокументы,устанавливающиетребованияк
преобразователям термоэлектрическим одноразового применения серии Positherm
ГОСТ 6616-94 Преобразователи термоэлектрические. Общие технические условия
ГОСТ Р 8.585-2001 ГСИ. Термопары. Номинальные статические характеристики
преобразования
Международный стандарт МЭК 60584-1:2013 Термопары. Часть 1. Градуировочные
таблицы и допуски
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений
температуры
ТУ4211-083-00226253-2019Преобразователитермоэлектрическиеодноразового
применения серии Positherm. Технические условия
Лист № 5
Всего листов 5
Изготовитель
Общество с ограниченной ответственностью «Хераеус Электро-Найт Челябинск»
(ООО «ХЭН Челябинск»)
ИНН 7450032855
Юридический адрес: 454047, г. Челябинск, ул. 2-я Павелецкая, 36, корпус 12, офис 1
E-mail:
,
Web-сайт:
Телефон: +7 (351) 725-76-75, факс: +7 (351) 725-75-38
Адреса производственных площадок:
1.454047, г. Челябинск, ул. 2-я Павелецкая, 36, корпус 12, офис 1
Телефон: +7 (351) 725-76-75, факс: +7 (351) 725-75-38
2.607630, Нижегородская обл., Богородский р-н, п. Кудьма, Кудьминская промзона,
территория 2, терминал № 8
Телефон: +7 (831) 461-93-75, факс: +7 (351) 725-75-38
научно-
средств
Испытательный центр
Федеральноегосударственноеунитарноепредприятие«Всероссийский
исследовательский институт метрологической службы»
Адрес: 119361, г. Москва, ул. Озерная, д. 46
Телефон: +7 (495) 437-55-77, факс: +7 (495) 437-56-66
E-mail:
Web-сайт:
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний
измерений в целях утверждения типа № 30004-13 от 29.03.2018 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииА.В. Кулешов
М.п.« ___ » _______________ 2020 г.
