Датчики точки росы CS Instruments серий FA, DP, ГРСИ 77461-20
Номер госреестра:
77461-20
Наименование СИ:
Датчики точки росы
Обозначение типа:
CS Instruments серий FA, DP
Производитель:
Компания "CS Instruments GmbH & Co. KG", Германия
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
10.02.2025
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 76440
об утверждении типа средств измерений
Лист № 1
Всего листов 10
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Датчики точки росы CS Instruments серий FA, DP
Назначение средства измерений
Датчики точки росы CS Instruments серий FA, DP (далее – датчики точки росы)
предназначены для измерений температуры точки росы влаги в некоррозионных газовых
средах.
Описание средства измерений
Принцип действия датчиков точки росы основан на зависимости диэлектрической
проницаемости влагочувствительного слоя от количества сорбированной влаги в емкостном
преобразователе влажности и температурной зависимости электрического сопротивления
платины от температуры и отображении температуры точки росы влаги на дисплее и/или
посредством выходного унифицированного аналогового сигнала или по протоколу Modbus-
RTU (RS 485), Ethernet.
Датчик точки росы серии FA представляет собой корпус, на одном конце которого
располагаются чувствительные элементы преобразователей относительной влажности и
температуры, защищенные колпачком из спеченной или из перфорированной стали. Корпус
оснащен присоединительной резьбой G 1/2 дюйма (UNF5/8; NPT1/2 дюйма – опционально) для
монтажа к трубопроводу, разъемом для подключения напряжения питания, управляющих
выходов, интерфейса связи.
Серия FA имеет исполнения FA500, FA505, FA510, FA515, FA540, FA545, FA550.
Установку датчика точки росы производят к трубопроводу напрямую либо с помощью
стандартной измерительной камеры для сжатого воздуха (по заказу поставляется измерительная
камера давлением до 35 МПа). В датчиках точки росы при помощи программного обеспечения
(опционально) возможна настройка выходного сигнала на выведение значений относительной
влажности (% RH), температуры точки росы влаги (°Ctd), температуры (°С) и других единиц
измерений влажности. Датчики точки росы FA500, FA550 оснащены дисплеем с мембранными
кнопками переключения, где помимо значений температуры точки росы влаги можно
установить пороговое значение срабатывания реле сигнализации и вывести на экран параметры
относительной влажности и температуры.
Исполнения серии FA различаются диапазоном измерений, разъемом напряжения
питания, габаритным размерами, массой, выходным унифицированным сигналом силы или
напряжения постоянного тока (4-20 мА или 2-10 В); наличием или отсутствием дисплея,
интерфейса связи Modbus, Ethernet.
Исполнение DP400 серии DP имеет отличное от серии FA исполнение корпуса в виде
портативногоприборасперезаряжаемымаккумулятором,измерительнойкамеройc
встроенным датчиком давления (1,6 МПа), 6 мм коннекторами для подвода измеряемого
газа/сжатого воздуха и сенсорным дисплеем. На дисплее датчика отображаются измеренные
значения точки росы влаги (°Ctd), индикация параметров температуры (°С), давления (бар), а
также других единиц относительной влажности и зависящих от давления величин (г/м³, мг/м³,
ppm V/V, г/кг, атм. °Ctd, % RH). В приборе опционально имеется возможность подключения
через 2 дополнительных входа датчиков выходного сигнала (4-20 мА; 0-10 В, Pt1000 и др.) и
для датчиков с цифровым интерфейсом Modbus RTU (датчики расхода, давления, точки росы и
др.) и записи данных на карту памяти (4 Гб).
Лист № 2
Всего листов 10
Исполнения DP500, DP510 серии DP выполнены в виде портативного ручного прибора
для оперативного подключения к трубопроводу или другому оборудованию для измерений
температуры точки росы протекающего газа. Исполнение DP510 отличается возможностью
подключения к прибору через дополнительный вход дополнительных датчиков (давления,
температуры, расхода и др.), выходного сигнала 4-20 мА (0-10 В, Pt1000 и др.) и датчиков с
цифровым интерфейсом Modbus RTU, а также количеством часов непрерывной работы. Датчик
точки росы исполнений DP500, DP510 оснащен графическим дисплеем и сохраняет до 100 млн.
измерений вместе с датой и названием места замера. Данные могут быть переданы на ПК через
USB-накопитель.
Общий вид приборов представлен на рисунках 1-6.
Пломбировка корпуса от несанкционированного доступа не предусмотрена.

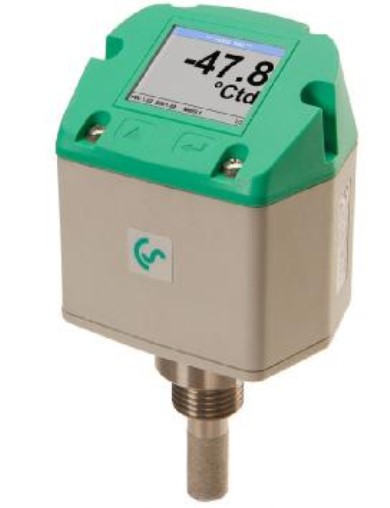

Рисунок 1 – Общий вид датчиков точки росы FA 500

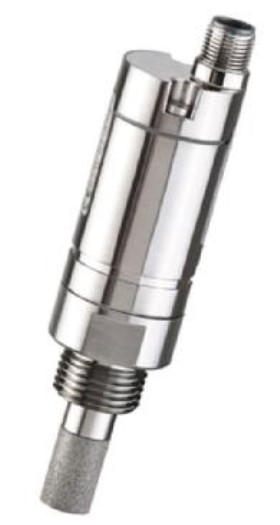

Рисунок 2 – Общий вид датчиков точки росы FA 505
Лист № 3
Всего листов 10
Рисунок 3 – Общий вид датчиков точки росы FA 510, FA 515, FA 540, FA 545
Рисунок 4 – Общий вид датчиков точки росы FA 550
Лист № 4
Всего листов 10

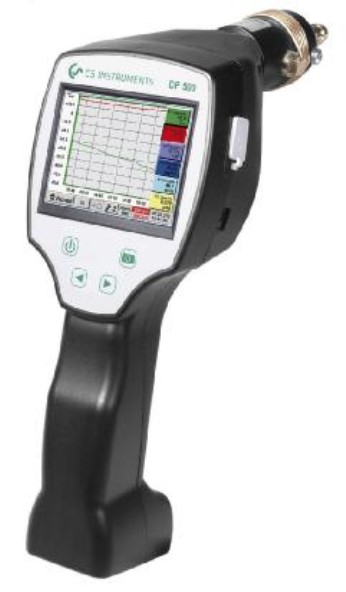

Рисунок 5 – Общий вид датчиков точки росы DP 500, DP 510

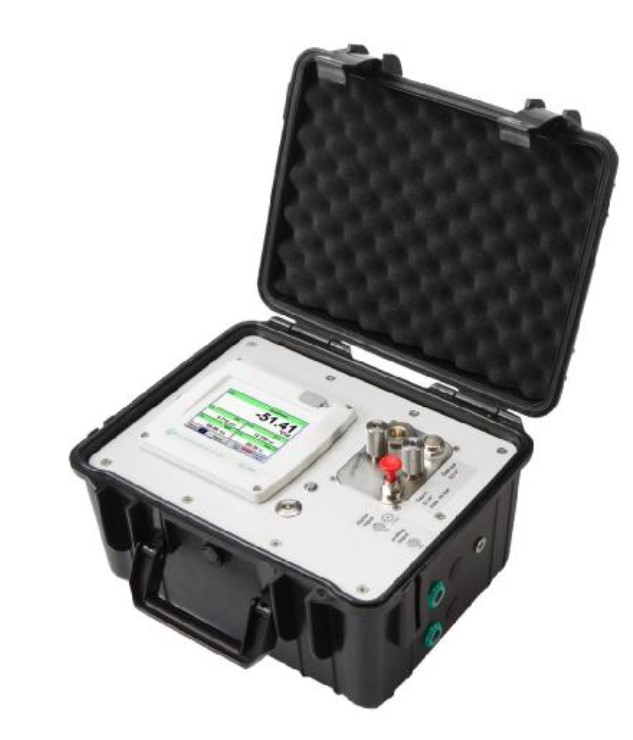

Рисунок 6 – Общий вид датчиков точки росы DP 400
Лист № 5
Всего листов 10
Программное обеспечение
Датчики точки росы серии FA исполнений FA505, FA510, FA515, FA540, FA545
функционируютподуправлениемвстроенногопрограммногообеспечения,которое
осуществляет функции сбора, обработки, представления измерительной информации в
зависимости от настройки: температуры точки росы влаги, температуры, отн. влажности, в виде
выходного унифицированного сигнала и передачи данных через интерфейс Modbus, Ethernet
(при его наличии).
Датчики точки росы серии FA исполнений FA500, FA550 функционируют под
управлением встроенного программного обеспечения, которое осуществляет функции сбора,
обработки,установкипороговогозначения,отображения измерительнойинформации
(температуры точки росы влаги, температуры, отн. влажности) на ЖК-дисплее и передачи
данных через интерфейс Modbus, Ethernet (при его наличии).
Датчики точки росы серии DP функционируют под управлением встроенного
программного обеспечения, которое осуществляет функции сбора, обработки, хранении,
введенияприрасчетахпараметроврасходомера,датчикадавленияиотображения
измерительной информации в виде таблиц и графиков на встроенном сенсорном дисплее и
передачи данных через интерфейс связи на ПК.
Датчики точки росы серии FA исполнений FA505, FA510, FA515, FA540, FA545, FA500,
FA550 могут работать с автономным ПО
«
CS Instruments GmbH Service Sоftware Dew Point
Sensors». Автономное ПО отображает текущие значения температуры точки росы, температуры
и относительной влажности среды, сохраняет измеренную информацию, осуществляет
настройку диапазона измерений и соответствующие ему границы выходного сигнала, позволяет
вводитьприрасчетахпараметрырасходомера,датчикадавленияиотображает
идентификационные данные встроенного ПО подключенного датчика в информационном окне.
Уровень защиты программного обеспечения от преднамеренных или непреднамеренных
изменений, соответствует уровню по Р 50.2.077–2014:
для серии FA исполнений FA510, FA515, FA540, FA545, FA500, FA505, FA550 –
высокий;
для серии DP и автономного ПО
«
CS Instruments GmbH Service Sоftware Dew Point
Sensors» - средний.
Влияние программного обеспечения учтено при нормировании метрологических
характеристик.
1.0.0.18
91E89C33
CRC32
FA500,
FA550
Таблица 1- Идентификационные данные программного обеспечения
Значение
Идентификационные
FA505, FA510, DP500,
данные (признаки)
FA515, FA540, DP510,
FA545DP400
наименование ПО
Идентификационное
соответствует исполнению прибора
Автономное
программное
обеспечение
файл: CS
Service Dew
Point.exe
---
Номер версии
(идентификационный1.051.813.20
номер) ПО, не ниже
Цифровой идентификатор
ПО (контрольная сумма)*
Алгоритм вычисления
цифрового---
идентификатора ПО
_______
*контрольная сумма приведена для версии указанной в данной таблице
Лист № 6
Всего листов 10
Метрологические и технические характеристики
Таблица 2 - Метрологические характеристики датчиков точки росы серии FA
Наименование характеристикиЗначение
Диапазоны измерений температуры точкиот -100 до +20; от -80 до +20; от -60 до +20;
росы влаги
1)
, °С от -45 до + 20; от -40 до +20; от -20 до +20
Пределы допускаемой абсолютной
погрешности измерений температуры точки
росы влаги, °С в диапазоне
от -100 до -50 °С±3,0
св. -50 до -20 °С±2,0
св. -20 до +20 °С±1,0
____________________
1) Указаны диапазоны измерений, в которых датчики могут быть изготовлены или
настроены, также датчики могут быть настроены для показаний относительной влажности
(от 0 до 100 %) или температуры (от -20 до +70 °С).
Рабочий диапазон измерений указан на информационной наклейке и в паспорте датчика
точки росы.
Таблица 3 - Метрологические характеристики датчиков точки росы серии DP исполнений DP
500, DP 510
Наименование характеристикиЗначение
Диапазон измерений температуры точки росы влаги
1)
, °С от -80 до +20
Диапазон показаний температуры, °С от -20 до +70
Диапазон показаний отн. влажности, % от 0 до 100
Пределы допускаемой абсолютной погрешности
измерений температуры точки росы влаги, °С в диапазоне
от -80 до -10 °С±2,0
св. -10 до +20 °С±1,0
___________
1) Приведен полный диапазон измерений. Рабочий диапазон измерений датчика указан на
информационной наклейке и в паспорте используемого зонда.
Таблица 4 - Метрологические характеристики датчиков точки росы серии DP исполнения
DP 400
Наименование характеристикиЗначение
Диапазон измерений температуры точки росы влаги, °С от -80 до +20
Диапазон показаний температуры, °С от -20 до +70
Диапазон показаний отн. влажности, % от 0 до 100
Диапазон показаний избыточного давления, МПа от -0,1 до 1,6
Пределы допускаемой абсолютной погрешности
измерений температуры точки росы влаги, °С в
диапазоне
от -80 до -50 °С±3,0
св. -50 до -20 °С±2,0
св. -20 до +20 °С±1,0
Лист № 7
Всего листов 10
Таблица 5 - Основные технические характеристики датчиков точки росы серии FA
Наименование характеристикиЗначение
Напряжение питания постоянным током, В 24±10 %
Потребляемая мощность, В∙А, не более
1,2
Габаритные размеры, мм, не более
FA500 (Д×Ш×В)140×77×72
FA505 (диаметр×длина) 55×83
FA510, FA515, FA540, FA545 (диаметр×длина) 30,2×130
FA550 (Д×Ш×В) 187×132×156
Масса, кг, не более
FA5000,202
FA5050,240
FA510, FA515, FA540, FA5450,195
FA550 1,46
Выходной сигнал силы тока, мА или от 4 до 20
напряжения, В от 2 до 10
Интерфейс связи Modbus, Ethernet
1)
Условия эксплуатации:
- диапазон температуры окружающего воздуха, °Сот -20 до +70
- относительная влажность окружающего воздуха, %, не
болееот 0 до 100 (без дисплея)
от 0 до 90 (с дисплеем)
- диапазон избыточного давления измеряемого газа, МПа
2)
от -0,1 до 5,0
- диапазон атмосферного давления, МПаот 0,09 до 0,11
Средний срок службы, лет12
Средняя наработка на отказ, ч 70000
________________
1) датчики с опцией Ethernet поставляются по заказу
2) для специальных исполнений FA500, FA505, FA510, FA515, FA540, FA545, FA550
верхний предел избыточного давления измеряемого газа может быть до 35 МПа или до
50 МПа в зависимости от заказа.
24±10 %
Таблица 6 - Основные технические характеристики датчиков точки росы серии DP исполнений
DP 500, DP 510
Наименование характеристикиЗначение
123
Исполнение DP 500 DP 510
Напряжение питания постоянным током, В
(литий-ионные аккумуляторы)
Время непрерывной работы прибора, ч12более 4
Габаритные размеры (Д×Ш×В), мм, не более 125×96×245
Масса, кг, не более 0,55
Интерфейс связи USB
Лист № 8
Всего листов 10
Продолжение таблицы 6
123
Условия эксплуатации:
- диапазон температуры окружающего воздуха, °Сот 0 до +50
- относительная влажность окружающего
воздуха, %, не более90
- диапазон температуры измеряемого газа, °Сот -20 до +70
- диапазон избыточного давления измеряемого
газа, МПа
1)
от -0,1 до 5,0
- диапазон атмосферного давления, МПа от 0,09 до 0,11
Средний срок службы, лет12
Средняя наработка на отказ, ч 70000
____________________
1) для специальных исполнений датчиков точки росы верхний предел избыточного
давления измеряемого газа может быть до 50 МПа
24±10 %
Таблица 7 - Основные технические характеристики датчиков точки росы серии DP исполнения
DP 400
Наименование характеристикиЗначение
Напряжение питания постоянным током, В
(литий-ионные аккумуляторы)
Время непрерывной работы прибора, ч12
Габаритные размеры (Д×Ш×В), мм, не более 270×225×156
Масса, кг, не более 3,5
Интерфейс связи USB
Условия эксплуатации:
- диапазон температуры окружающего воздуха, °Сот 0 до +50
- относительная влажность окружающего воздуха, %, не более 90
- диапазон избыточного давления измеряемого газа, МПаот -0,1 до 1,6
- диапазон атмосферного давления, МПа от 0,9 до 0,11
Средний срок службы, лет 12
Средняя наработка на отказ, ч 70000
Знак утверждения типа
наносится на титульный лист эксплуатационной документации типографским способом и на
корпус датчика точки росы в виде наклейки.
Комплектность средства измерений
1 шт.
Количество
Таблица 8 - Комплектность датчика точки росы
НаименованиеОбозначение
Датчик точки росы CSFA500 (FA505, FA510, FA515, FA540, FA545,
Instruments серий FA, DPFA550, DP 500, DP 510, DP400)
Конвертер Modbus*
Программное обеспечение*
CS Instruments GmbH Service Software Dew
Point Sensors
1 шт.
1 флеш-
карта
1 экз.
1 экз.
1 экз.
Руководство по эксплуатации РЭ
Паспорт ПС
Методика поверкиМП 2411-0170- 2019
____________
*- по заказу
Лист № 9
Всего листов 10
Поверка
осуществляется по документу МП 2411-0170-2019 «ГСИ. Датчики точки росы CS Instruments
серий FA, DP. Методика поверки» утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева»
23 сентября 2019 г.
Основные средства поверки:
- генератор влажного газа Michell Instruments модификации VDS-3 (регистрационный
номер в Федеральном информационном фонде по обеспечению единства измерений 48434-11),
диапазон воспроизведения температуры точки росы от минус 100 до плюс 20 °С, пределы
допускаемой абсолютной погрешности воспроизведения температуры точки росы ±0,2 °С;
- генератор влажного газа Michell Instruments модификации DG-4, (регистрационный
номер в Федеральном информационном фонде по обеспечению единства измерений 48434-11),
диапазон воспроизведения температуры точки росы от минус 80 до плюс 20 °С, пределы
допускаемой абсолютной погрешности воспроизведения температуры точки росы ±0,2 °С;
- калибратор многофункциональный МСх –R, регистрационный номер в Федеральном
информационном фонде 22237-08.
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых датчиков температуры точки росы с требуемой
точностью.
Знак поверки наносится на свидетельство о поверке и/или в паспорт.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к датчикам точки
росы CS Instruments серий FA, DP
ГОСТ 8.547-2009 ГСИ. Государственная поверочная схема для средств измерений
влажности газов
Техническая документация компании «
CS
Instruments
GmbH & Co. KG
»,
Германия
Изготовитель
Компания «
CS
Instruments
GmbH & Co. KG», Германия
Адрес:
Zindelsteiner Straße 15, D-78052 VS-Tannheim, Germany
Телефон:
+49 7705 978 99 0
Факс: +49 7705 978 99 20
Е-mail:
Заявитель
Общество с ограниченной ответственностью «Измерение и Контроль»
(ООО «Измеркон»)
ИНН 7810820149
Адрес: г. Санкт-Петербург, Пулковское шоссе, д.9, корп. 3, Литера А, оф. 154
Телефон/факс: +7 (812) 309-56-05
Web-сайт:
Е-mail:
Лист № 10
Всего листов 10
научно-
области
Испытательный центр
Федеральноегосударственноеунитарноепредприятие«Всероссийский
исследовательский институт метрологии им.Д.И. Менделеева»
Адрес: 190005, г. Санкт-Петербург, Московский пр., 19
Телефон: +7 (812) 251-76-01
Факс: +7 (812) 713- 01-14
Web-сайт:
E-mail:
Регистрационный номер RA.RU.311541 в Реестре аккредитованных лиц в
обеспечения единства измерений Росаккредитации.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииА.В. Кулешов
М.п.« ___ » _______________ 2020 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 49829-12 | Анализаторы точки росы | Hygrovision-BL-mini КРАУ2.844.011 | ООО "НПО "Вымпел", г.Дедовск | 1 год | Перейти |
| 75729-19 | Датчики измерения вибрации | ДИВ | ООО "НПО САРОВ-ВОЛГОГАЗ", г.Саров | 2 года | Перейти |
| 60749-15 | Датчики-газоанализаторы | ДАК | ФГУП "Смоленское ПО "Аналитприбор", г.Смоленск | 2 года | Перейти |
| 75207-19 | Датчики температуры | КТХА, КТХК, КТНН, КТЖК, КТМК, КТХА Ex, КТХК Ex, КТНН Ex, КТЖК Ex, КТМК Ex | ООО "ПК "ТЕСЕЙ", г.Обнинск | 5 лет - для группы условий эксплуатации I; 2 года - для группы условий эксплуатации II; 1 год - для группы условий эксплуатации III; первичная поверка до ввода в эксплуатацию - для группы условий эксплуатации IV | Перейти |
| 73820-19 | Анализаторы температуры точки росы | Michell Instruments | Фирма "Michell Instruments Ltd.", Великобритания | 1 год | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
