Нивелиры оптические CONDTROL 24X, CONDTROL 32X, CONDTROL Spektra 32, CONDTROL Spektra 38, ГРСИ 77451-20
Номер госреестра:
77451-20
Наименование СИ:
Нивелиры оптические
Обозначение типа:
CONDTROL 24X, CONDTROL 32X, CONDTROL Spektra 32, CONDTROL Spektra 38
Производитель:
Фирма "Maguchi Co., Limited", Китай
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
10.02.2025
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 76429
об утверждении типа средств измерений
Лист № 1
Всего листов 4
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Нивелиры оптические CONDTROL 24X, CONDTROL 32X, CONDTROL Spektra
32, CONDTROL Spektra 38
Назначение средства измерений
Нивелиры оптические CONDTROL 24X, CONDTROL 32X, CONDTROL Spektra 32,
CONDTROL Spektra 38 предназначены для измерений превышения методом геометрического
нивелирования по нивелирным рейкам.
Описание средства измерений
Принцип действия нивелиров оптическихCONDTROL 24X, CONDTROL 32X,
CONDTROL Spektra 32, CONDTROL Spektra 38 (далее – нивелиры) основан на автоматической
установке визирной оси в горизонтальное положение с помощью маятникового оптико-
механического компенсатора с магнитным демпфером. Измерение превышений состоит в
суммировании разности отсчётов (проекция визирной оси на нивелирную рейку) по
нивелирным рейкам, установленных на каждых двух последовательных точках, расположенных
по некоторой линии и образующей нивелирный ход.
Основными частями нивелира являются зрительная труба с компенсатором, несъёмная
подставка (трегер) с тремя подъёмными винтами и вертикальная осевая система. Приведение
нивелира в рабочее положение осуществляется по круглому установочному уровню. Наведение
в горизонтальной плоскости на нивелирную рейку с помощью бесконечного наводящего винта
без зажимного устройства. Нивелир имеет горизонтальный лимб и дальномерные нити для
измерения расстояний. Взятие отсчёта по нивелирной рейке выполняется визуально.
Модификациинивелировотличаютсядопускаемойсреднейквадратической
погрешностью измерений превышения на 1 км двойного нивелирного хода и увеличением
зрительной трубы.
Общий вид нивелиров приведён на рисунке 1.

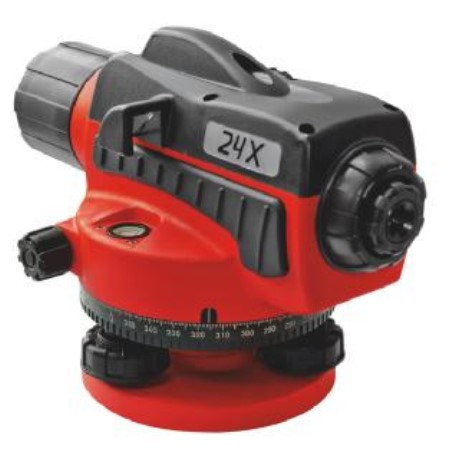

а) CONDTROL 24Xб) CONDTROL 32X
Лист № 2
Всего листов 4

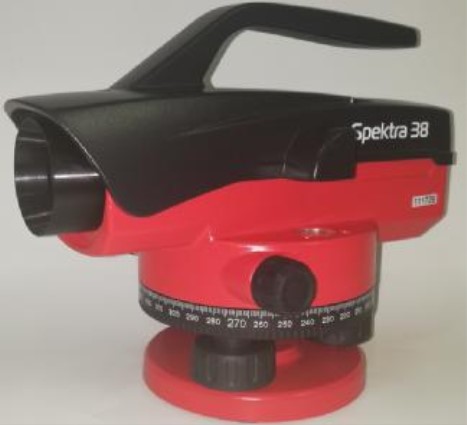

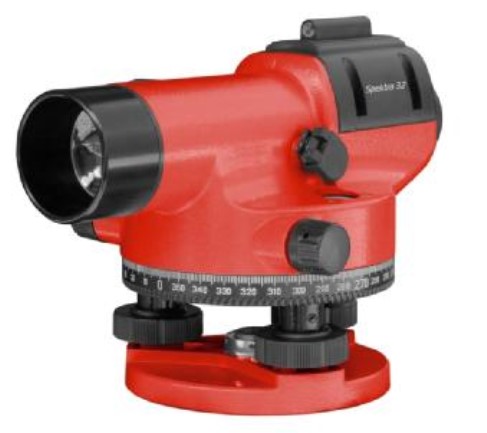

в) CONDTROL Spektra 32г) CONDTROL Spektra 38
Рисунок 1 - Общий вид средства измерений
ПломбированиенивелировоптическихCONDTROL24X,CONDTROL32X,
CONDTROL Spektra 32, CONDTROL Spektra 38 не предусмотрено.
Программное обеспечение
отсутствует.
Метрологические и технические характеристики
1,0
10
±0,5
Таблица 1 – Метрологические характеристики
Значение
CONDTROLCONDTROL
32XSpektra 32
CONDTROL
Spektra 38
1,51,5
±15
Наименование характеристики
CONDTROL
24X
Допускаемая средняя квадратическая
погрешность измерений превышения2
на 1 км двойного хода, мм
Угол i нивелира (угол между
визирной осью зрительной трубы и
горизонтальной плоскостью), секунд,
не более
Диапазонработыкомпенсатора,
минут, не менее
Систематическаяпогрешность
работы компенсатора на 1’ наклона
оси нивелира, секунд
Допускаемое среднее квадратическое
отклонениеустановкилинии
визирования, секунд, не более
Коэффициент нитяного дальномера,
%
0,5
100±1
Лист № 3
Всего листов 4
8±1,5
от -20 до +40
характеристики
Таблица 2 – Основные технические характеристики
Значение
Наименование
CONDTROLCONDTROLCONDTROL
24X 32X Spektra 32
CONDTROL
Spektra 38
24
32
38
30
38
0,5
80
Увеличение зрительной
трубы, крат
Диаметр входного зрачка
зрительной трубы, мм
Наименьшее расстояние
визирования, м ,не более
Цена деления круглого
установочного уровня,
минута/2 мм
Условия эксплуатации
- температура окружающей
среды, ºС
- относительная влажность, %,
не более
Габаритные размеры,
мм, не более
Масса, кг, не более
210×135×145
1,4
210×135×145 215×135×140
1,4 1,2
225×135×165
1,7
Знак утверждения типа
средств измерений наносится наклейкой на корпус нивелира и типографским способом на
титульный лист руководства по эксплуатации.
Комплектность средства измерений
1 шт.
Количество
Таблица 3 - Комплектность средства измерений
НаименованиеОбозначение
Нивелир оптическийCONDTROL24X, CONDTROL32X,
CONDTROL Spektra 32, CONDTROL Spektra 38
(по заказу)
Транспортный футляр-
Шестигранный ключ 2мм-
Юстировочная шпилька-
Нитяной отвес-
Руководство по эксплуатации
Методика поверкиРТ-МП-6064-445-2019
1
1
1
1
1 экз.
1 экз.
Поверка
осуществляется по документуРТ-МП-6064-445-2019 «ГСИ. Нивелиры оптические CONDTROL
24X, CONDTROL 32X, CONDTROL Spektra 32, CONDTROL Spektra 38. Методика поверки»,
утверждённому ФБУ «Ростест-Москва» 31 октября 2019 года.
Основные средства поверки:
- стенд универсальный коллиматорный ВЕГА УКС, (регистрационный номер в
Федеральном информационном фонде 44753-16);
- нивелир Н-05 (регистрационный номер в Федеральном информационном фонде 7212-79)
- автоколлиматор унифицированный АК-0,2У (регистрационный номер в Федеральном
информационном фонде 5280-79)
- тахеометр электронный Trimble S8 0,5"DR (регистрационный номер в Федеральном
информационном фонде 38974-09):
Лист № 4
Всего листов 4
- рулетка измерительная металлическая YC50/5 (регистрационный номер в Федеральном
информационном фонде 22003-07).
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится на свидетельство о поверке в виде оттиска поверительного
клейма.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования нивелирам
оптическим CONDTROL 24X, CONDTROL 32X, CONDTROL Spektra 32, CONDTROL
Spektra 38
Техническая документация фирмы-изготовителя MAGUCHI CO., LIMITED, КНР
Изготовитель
MAGUCHI CO., LIMITED, КНР
Адрес: Unit A1, 6/F, One Capital Place, 18 Luard Road, Wan Chai, Hong Kong, China
Телефон: +85221897390
Факс: +85221258827
Заявитель
Общество с ограниченной ответственностью «Управляющая Компания Кондтроль»
(ООО «УК Кондтроль»)
ИНН 74477199685
Адрес: 454084 г. Челябинск, ул. Каслинская, 99-а
Телефон:+7 (351) 211-02-00
Web-сайт: condtrol.com
Е-mail:
Испытательный центр
Федеральноебюджетноеучреждение«Государственныйрегиональныйцентр
стандартизации, метрологии и испытаний в г. Москве и Московской области»
(ФБУ «Ростест-Москва»)
Адрес: 117418, г. Москва, Нахимовский пр., 31
Телефон: +7 (495) 544-00-00
Web-сайт:
Е-mail:
Регистрационный номер RA.RU.310639 в Реестре аккредитованных лиц в области
обеспечения единства измерений Росаккредитации.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииА.В. Кулешов
М.п.« ___ » _______________ 2020 г.
