Электроды вспомогательные промышленные ЭВП-08, ГРСИ 77448-20
Номер госреестра:
77448-20
Наименование СИ:
Электроды вспомогательные промышленные
Обозначение типа:
ЭВП-08
Производитель:
ОАО "Гомельский завод измерительных приборов", Беларусь, г.Гомель
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
31.01.2022
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 76426
об утверждении типа средств измерений
Лист № 1
Всего листов 3
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Электроды вспомогательные промышленные ЭВП-08
Назначение средства измерений
Электроды вспомогательные промышленные ЭВП-08 предназначены для создания опор-
ного потенциала в паре со стеклянным и другими индикаторными электродами при потенцио-
метрических измерениях в водных растворах и пульпах (кроме растворов, содержащих фтори-
стоводородную кислоту или ее соли, и вещества, образующие осадки или пленки на поверхно-
стях электродов). Электроды соответствуют типу 5 ГОСТ 16286-84.
Описание средства измерений
Потенциал электрода создается за счет погружения серебряной проволоки в полость, за-
полненную насыщенным раствором хлористого калия и хлористого серебра.
Корпус электродов изготовлен из калиброванной стеклянной трубки. Связь внутреннего
полуэлемента с насыщенным раствором хлористого калия, заполняющим корпус электродов,
осуществляется по нити, помещенной в полость полуэлемента. Электролитическая связь с ис-
пытуемым раствором осуществляется с помощью электролитического ключа, выполненного в
виде неплотного прилегания эластичной мембраны к матированной поверхности стеклянного
корпуса. Мембрана предохраняет электрод от попадания внутрь посторонних ионов из контро-
лируемого раствора. Изменение объема жидкости, заполняющей электрод, при колебаниях
температуры компенсируется деформацией мембраны. Электрод соединяется с прибором про-
водом, заканчивающимся наконечником. В нерабочем состоянии электрод снизу закрыт транс-
портировочным колпачком.

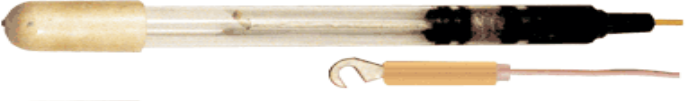

Рисунок 1 – Общий вид электродов вспомогательных промышленных ЭВП-08
Метрологические и технические характеристики
Таблица 1 – Метрологические характеристики электродов вспомогательных промышленных
ЭВП-08
Значение
Характеристика электрода
Номинальное значение потенциала относительно нормального водородного
электрода при температуре 20
о
С, мВ
201
± 3
от 0 до 100
от 0 до 0,025
Отклонение потенциала электрода от номинального значения, не более, мВ
Температура анализируемой среды,
о
С
Давление анализируемой среды, МПа
Температурный коэффициент потенциала электродов в диапазоне темпера-
тур рабочей среды (от 5 до 95)
о
С в пределах, мВ/
о
С
± 0,25
± 12
Относительный диффузионный потенциал электродов в растворах кислоты
или щелочи с молярной концентрацией не менее 0,2 моль/дм
3
в пределах,
мВ
Электрическое сопротивление электродов при температуре 0
о
С не превы-
шает, Ом
Нестабильность потенциала электродов за 8 часов работы в пределах, мВ
2·10
4
± 0,5
Лист № 2
Всего листов 3
Значение
Таблица 2 – Технические характеристики
Характеристика электрода
Нормальные условия:
- температура окружающей среды, °С
- относительная влажность воздуха, %
Атмосферное давление, кПа
от +15 до +25
от 30 до 80
от 84 до 106,7
(от 630 до 800 мм рт.ст.)
0,95
Вероятность безотказной работы электродов за наработку 1000 ч
Габаритные размеры не более, мм:
- диаметр
- длина без учета длины выводного провода
- длина выводного провода
Масса электродов без провода не более, г
12
150
2500
40
Знак утверждения типа
наносится на титульный лист паспорта типографским способом.
Комплектность средств измерений
Таблица 3 – Комплект поставки электродов вспомогательных промышленных ЭВП-08
Наименование изделия
Электрод
Количество
1 шт.
Мембрана 5М7.010.000 1 шт.
Паспорт 1 экз.
Поверка
первичная осуществляется по документу МИ 1772-87 «ГСИ. Электроды вспомогательные для
потенциометрических измерений. Методика поверки»;
периодическая осуществляется по документу Р 50.2.033-2004 «ГСИ. Электроды сравнения для
электрохимических измерений. Методика поверки».
Основные средства поверки:
- электрод сравнения хлорсеребряный насыщенный образцовый 2-го разряда ЭСО-01,
ГОСТ17792-72, рег. №64198-16;
- компаратор напряжения Р3003, диапазон измерений от 0 до 11,11, кл. 0.0005,
рег. №64198-16;
- термометр ртутный стеклянный ТЛ-4, диапазон измерений от 0 до 100
о
С,
ГОСТ 28498-90;
- тераомметр Е6-13А, диапазон измерений от 0 до 10
14
Ом, рег. № 4849-80.
Допускается применения аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на титульный лист паспорта.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные документы, устанавливающие требования к электродам вспомогательным
промышленным ЭВП-08
ГОСТ 16286-84 «Электроды вспомогательные промышленные. Технические условия»
МИ 1772-87 «ГСИ. Электроды вспомогательные для потенциометрических измерений.
Методика поверки» (для первичной поверки)
Лист № 3
Всего листов 3
Р 50.2.033-2004 «ГСИ. Электроды сравнения для электрохимических измерений. Мето-
дика поверки» (для периодической поверки)
Изготовитель
Открытое акционерное общество «Гомельский завод измерительных приборов»
(ОАО «ГЗИП»), Республика Беларусь
Адрес: 246001, Республика Беларусь, г. Гомель, ул. Интернациональная, 49
Тел.: (375232) 74-64-11, 74-25-56, 74-02-04
Факс: (375232) 74-47-03
Е-mail:
Web-сайт: http//
Испытательный центр
Экспертиза проверена Федеральным государственным унитарным предприятием «Все-
российский научно-исследовательский институт метрологической службы»
(ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д.46
Тел./факс: (495) 437-55-77 / 437-56-66
E-mail:
Web-сайт:
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измере-
ний в целях утверждения типа № 30004-13 от 29.03.2018 г
.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииА.В. Кулешов
М.п.« ___ » _______________ 2020 г.
