Номер госреестра:
77412-20
Наименование СИ:
Прогибомеры
Обозначение типа:
ПМ
Производитель:
ООО "НПО "КировИнструмент", г.Киров
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
10.02.2025
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 76390/1
об утверждении типа средств измерений
Лист № 1
Всего листов 3
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Прогибомеры ПМ
Назначение средства измерений
Прогибомеры ПМ предназначены для измерения линейных перемещений отдельных то-
чек конструкций при нагружении их статическими нагрузками: прогиб строительных ферм, ба-
лок, прогонов, а также осадки опор, фундаментов, штампов.
Физическая величина – длина (мм)
Описание средства измерений
Принцип действия заключается в том, что измеряемое перемещение контролируемого
объекта передаётся с помощью струны ведущему блоку и через передаточный механизм –
стрелке. Один конец струны закрепляется на непосредственно контролируемой конструкции
или на жёстком репере, перекидывается не менее чем одним витком через ведущий блок и на-
тягивается грузом. По отклонению стрелки относительно шкалы и указателю оборотов стрелки
определяется величина измеряемого перемещения.
Прогибомер состоит из отсчётного устройства и струбцины. С лицевой стороны отсчёт-
ного устройства расположен циферблат со шкалой, стрелка и указатель числа оборотов стрелки.
С обратной стороны корпуса отсчётного устройства расположен ведущий блок. В корпус от-
счётного устройства встроен передаточный механизм, состоящий из ведущей шестерни, непод-
вижно посаженной на ведущем блоке, и триба, на оси которого укреплена стрелка. На корпусе
закреплён кронштейн, служащий присоединительным элементом для установки отсчётного
устройства в одном из трёх отверстий струбцины, которая крепиться на жёстком репере или не-
посредственно на перемещаемой конструкции. Прогибомер снабжён натяжным грузом.
Число модификаций – 1.

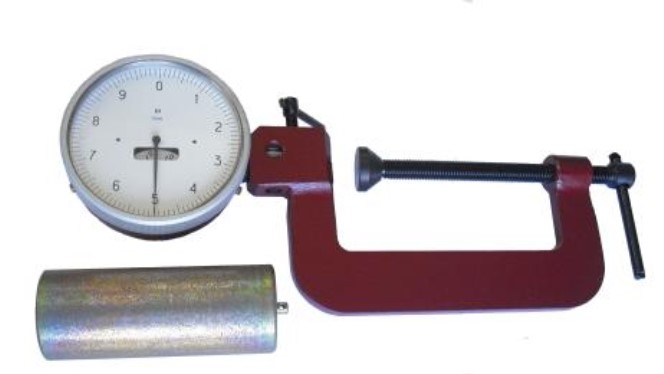

Рисунок 1 - Общий вид прогибомера ПМ
Прогибомеры ПМ выпускаются под товарным знаком.
Пломбирование прогибомеров не предусмотрено
Программное обеспечение
отсутствует.
Лист № 2
Всего листов 3
Метрологические и технические характеристики
Значение
от 0 до 100
0,1
Таблица 1 – Метрологические характеристики
Наименование параметра
Диапазон измерений, мм
Цена деления шкалы, мм
Пределы допускаемой абсолютной погрешности отсчётного
устройства на любом участке диапазона измерений в пределах,
мм:
- от 0 до 10 мм
- св. 10 до 100 мм
Размах показаний отсчётного устройства, мм, не более
Диаметр ведущего блока и его отклонение, мм
Чувствительность передаточного механизма, г, не более
Масса натяжного груза и его отклонение, кг
± 0,10
± 0,50
0,1
31,53±0,01
50
1,000±0,050
Значение
250
120
50
1,3
от 0 до 100
5
Таблица 2 – Основные технические характеристики
Наименование параметра
Габаритные размеры (длина
ширина
высота), мм, не более
Масса (без натяжного груза), кг, не более
Диапазон толщин зажимаемых струбциной, мм
Средний срок службы, лет, не менее
Условия эксплуатации:
- температура окружающего воздуха,
С
- относительная влажность воздуха, %, не более
от - 20 до + 35
80
Знак утверждения типа
наносится на корпус отсчётного устройства методом лазерной гравировки или методом на-
клейки и титульный лист руководства по эксплуатации типографским способом.
Комплектность средства измерений
Таблица 3 – Комплектность средства измерений
Наименование
Прогибомер
Футляр
Руководство по эксплуатации
Обозначение
ПМ
-
ПМ.00.000 РЭ
Количество
1
1
1
Поверка
осуществляется по документу ПМ.00.000 РЭ «Прогибомеры ПМ. Руководство по эксплуата-
ции», раздел 5, утверждённому ФБУ «Кировский ЦСМ» «22» июня 2018 г.
Основные средства поверки:
- Меры длины концевые плоскопараллельные до 100 мм, КТ 3, регистрационный
№ 38376-08;
- Гири классов точности E1, E2, F1, F2 и M1, регистрационный № 36068-07.
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится на свидетельство о поверке или руководство по эксплуатации.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Лист № 3
Всего листов 3
Нормативные и технические документы, устанавливающие требования к прогибомерам
ПМ
ТУ 26.51.33-021-02952377-2018 «Прогибомер ПМ. Технические условия»
Изготовитель
Общество с ограниченной ответственностью «Научно-производственное объединение
«КировИнструмент» (ООО «НПО «КировИнструмент»)
ИНН 4345446450
Адрес: 610020, г. Киров, ул. Карла Маркса, 18
Телефон: (8332) 21-45-00
Факс: (8332) 21-45-00
E-mail:
Web-сайт:
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандарти-
зации, метрологии и испытаний в Кировской области» (ФБУ «Кировский ЦСМ»)
Адрес: 610035, г. Киров, ул. Ивана Попова, 9
Телефон: (8332) 36-84-62; 36-84-19, факс: (8332) 36-84-78
E-mail:
Аттестат аккредитации ФБУ «Кировский ЦСМ» по проведению испытаний средств из-
мерений в целях утверждения типа № RA.RU.311358 от 12.11.2015 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииА.В. Кулешов
М.п.« ___ » _______________ 2020 г.
