Резервуары стальные вертикальные цилиндрические РВС-5000, РВС-10000, ГРСИ 77409-20
Номер госреестра:
77409-20
Наименование СИ:
Резервуары стальные вертикальные цилиндрические
Обозначение типа:
РВС-5000, РВС-10000
Производитель:
АО "Самарский резервуарный завод", г.Самара
Межповерочный интервал:
5 лет
Сведения о типе СИ:
Заводской номер
Заводской номер:
на 9 шт. с зав.№ РВС-5000: 80, 81, 167; РВС-10000: 343, 344, 350, 351, 355, 357
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 76387
об утверждении типа средств измерений
Лист № 1
Всего листов 4
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Резервуары стальные вертикальные цилиндрические РВС-5000, РВС-10000
Назначение средства измерений
Резервуары стальные вертикальные цилиндрические РВС-5000, РВС-10000 предназна-
чены для измерения объема при приеме, хранении и отпуске нефти и нефтепродуктов.
Описание средства измерений
Резервуары стальные вертикальные цилиндрические РВС-5000, РВС-10000 представля-
ют собой стальные сосуды с днищем и крышей, оборудованные приемо-раздаточными патруб-
ками и технологическими люками.
Заполнение и опорожнение резервуара осуществляется через приемо-раздаточные пат-
рубки.
Резервуары стальные вертикальные цилиндрические РВС-5000 с заводскими №№ 80, 81,
167, РВС-10000 с заводскими №№ 343, 344, 350, 351, 355, 357 расположены: Российская
Федерация, Самарская обл., г. Сызрань, ул. Астраханская, д. 1, АО «СНПЗ».
Общий вид резервуаров стальных вертикальных цилиндрических РВС-5000, РВС-10000
представлен на рисунке 1 - 2.

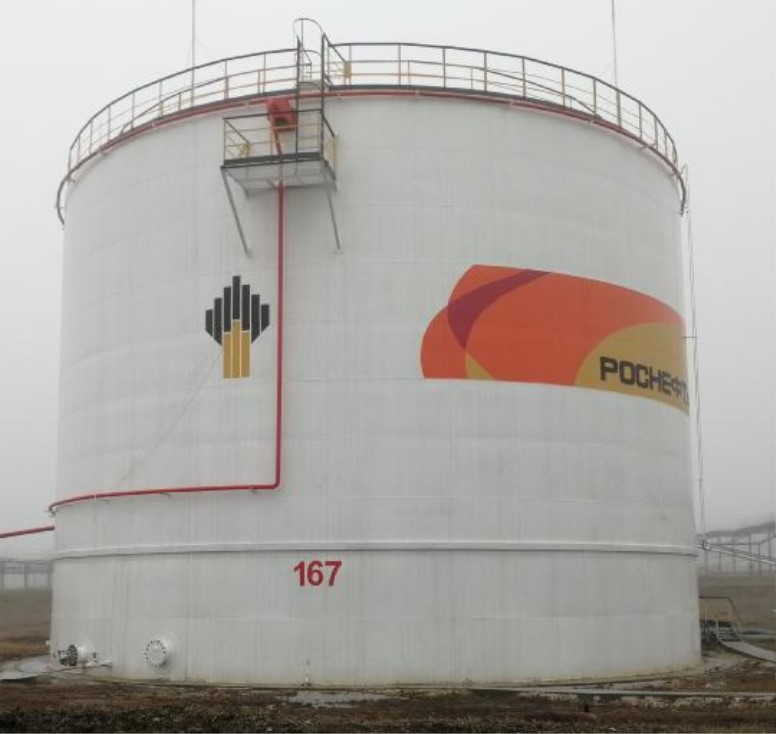

Рисунок 1 – Общий вид резервуара стального вертикального цилиндрического РВС-5000
Лист № 2
Всего листов 4
Рисунок 2 – Общий вид резервуара стального вертикального цилиндрического РВС-10000
Пломбирование резервуаров стальных вертикальных цилиндрических РВС-5000,
РВС-10000 не предусмотрено.
Программное обеспечение
отсутствует.
Метрологические и технические характеристики
Таблица 1 – Метрологические характеристики
Наименование характеристики
Значение
РВС-5000 РВС-10000
5000 10000
Номинальная вместимость, м
3
Пределы допускаемой относительной погрешности
определения вместимости резервуара, %
±0,1±0,1
Значение
Таблица 2 – Основные технические характеристики
Наименование характеристики
Условия эксплуатации:
- температура окружающего воздуха,
о
С
- атмосферное давление, кПа
Средний срок службы, лет
от -50 до +50
от 84,0 до 106,7
30
Знак утверждения типа
наносится на титульный лист паспорта типографским способом.
Лист № 3
Всего листов 4
Комплектность средства измерений
Таблица 3 – Комплектность средств измерений
Наименование
Резервуар стальной вертикальный цилиндрический
Резервуар стальной вертикальный цилиндрический
Паспорт
Обозначение
РВС-5000
РВС-10000
-
Количество
3 шт.
6 шт.
9 экз.
Поверка
осуществляется геометрическим методом по документу ГОСТ 8.570-2000 «ГСИ. Резервуары
стальные вертикальные цилиндрические. Методика поверки».
Основные средства поверки:
- рулетка измерительная металлическая Р, Р20У2Г (регистрационный № 51171-12);
- рулетка измерительная металлическая Р, Р50У2К (регистрационный № 51171-12);
- толщиномер ультразвуковой ТЭМП-УТ1 с диапазоном измерений от 0,5 до 300 мм (ре-
гистрационный № 38230-08);
- штангенциркуль ШЦ-I-150-0,1 (регистрационный № 260-05);
- термометр ртутный стеклянный лабораторный ТЛ-6М № 2 КТ 1 (регистрационный
№ 298-92);
- линейка измерительная металлическая с диапазоном измерений от 0 до 500 мм (регист-
рационный № 20048-05).
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в свидетельство о поверке и градуировочную таблицу.
Сведения о методиках (методах) измерений
отсутствуют.
Нормативные документы, устанавливающие требования к резервуарам стальным верти-
кальным цилиндрическим РВС-5000, РВС-10000
Государственная поверочная схема для средств измерений массы и объема жидкости в
потоке, объема жидкости и вместимости при статических измерениях, массового и объемного
расходов жидкости, утвержденная приказом Федерального агентства по техническому регули-
рованию и метрологии (Росстандарт) от 07.02.2018 г. № 256
ГОСТ 8.570-2000 ГСИ. Резервуары стальные вертикальные цилиндрические. Методика
поверки
Изготовитель
Акционерное общество «Самарский резервуарный завод» (АО «СРЗ»)
ИНН 6314005201
Адрес: 443033, г. Самара, ул. Заводская, д. 1
Телефон: +7 (846) 377-52-22
Факс: +7 (846) 277-42-15
E-mail:
Заявитель
Акционерное общество «Сызранский нефтеперерабатывающий завод» (АО «СНПЗ»)
ИНН 6325004584
Адрес: 446029, г. Сызрань, ул. Астраханская, д. 1
Телефон: +7 (8464) 98-81-10
Факс: +7 (8464) 98-81-22
E-mail:
Лист № 4
Всего листов 4
Испытательный центр
Обществосограниченнойответственностью«Сибирскаяинтернеткомпания»
(ООО ИК «СИБИНТЕК»)
Адрес: 117152, г. Москва, Загородное шоссе, д. 1, стр. 1
Телефон: +7 (495) 755-52-73
Факс: +7 (495) 785-09-71
E-mail:
Аттестат аккредитации ООО ИК «СИБИНТЕК» по проведению испытаний средств из-
мерений в целях утверждения типа № RA.RU.312187 от 29.05.2017 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииА.В. Кулешов
М.п.« ___ » _______________ 2020 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
