Счетчики холодной и горячей воды крыльчатые электронные Smart, ГРСИ 77389-20
Номер госреестра:
77389-20
Наименование СИ:
Счетчики холодной и горячей воды крыльчатые электронные
Обозначение типа:
Smart
Производитель:
ООО "МЕТЕР", дер.Новая Мельница
Межповерочный интервал:
6 лет
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
03.02.2025
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 76366
об утверждении типа средств измерений
Лист № 1
Всего листов 6
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Счетчики холодной и горячей воды крыльчатые электронные Smart
Назначение средства измерений
Счетчики холодной и горячей воды крыльчатые электронные Smart (далее – счетчики)
предназначены для измерений объема питьевой воды, горячей сетевой воды и теплоносителя в
тепловых сетях.
Описание средства измерений
Принцип действия счетчиков состоит в измерении числа оборотов крыльчатки,
вращающейся под действием потока протекающей воды. Количество оборотов крыльчатки
пропорционально объему протекающей воды.
Счетчики состоят из измерительной камеры, внутри которой имеется крыльчатка с
закрепленным на ней магнитом, и электронного блока с цифровым индикатором.
Поток воды, проходящий через струевыпрямитель, приводит во вращение крыльчатку с
закрепленным магнитом. Передача вращения крыльчатки в электронный блок осуществляется
при помощи магнитной связи. Электронный блок преобразует число оборотов крыльчатки в
показания объёма воды на цифровом индикаторе. Крыльчатка с закрепленным магнитом
опционально защищена от воздействия внешнего магнитного поля антимагнитным кольцом.
Счетчики обеспечивают дистанционную передачу данных в автоматизированную
систему учета энергоресурсов.
Счетчики выпускаются различных модификаций, отличающихся диаметром условного
прохода,модификацией электронного блока и видом проточных частей (одноструйные,
многоструйные, со встроенным шаровым краном). Счетчики имеют исполнения для измерений
объема холодной воды, горячей воды и универсальные для измерений объема холодной и
горячей воды.
Исполнения счетчиков определяются в соответствии со структурой условного
обозначения:
Smart 15 Х PC1 1 C 110
12345 67
Где:
1 – тип прибора;
2 – диаметр условного прохода;
3 – вид водоснабжения:
Х – для холодной воды (от 5 °С до 40 °С включ.);
Г – для горячей воды (св. 40 °С до 90 °С);
При отсутствии обозначения типа воды счетчик является универсальным (от 5 °С до 90 °С);
4 – модификации электронного блока РС1, РС2, РС3 (фотографии общего вида дисплеев
электронных блоков приведены на рисунке 1). Модификации электронных блоков отличаются
набором дополнительных функций: индикатор режима передачи данных, индикатор состояния
заряда элемента питания, индикатор прорыва и протечки трубопровода и т.д.
5 – вид проточной части:
1 – одноструйный счетчик,
2 – многоструйный счетчик,
3 – счетчик со встроенным шаровым краном;
6 – класс точности счетчиков по ГОСТ Р 50193.1-92 (класс А, В, С)
7 – длина базы корпуса, мм.
Лист № 2
Всего листов 6
Фотографии общего вида счетчиков приведены на рисунках 2 –6.
Модификация РС1
Модификация РС2
Модификация РС3
Рисунок 1 – Общий вид дисплеев электронных блоков

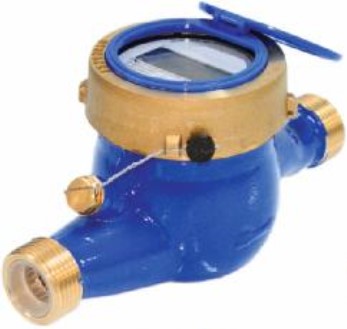

Рисунок 2 – Общий вид счетчиков
с разъёмным кольцом

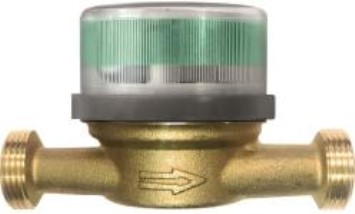

Рисунок 3 – Общий вид счетчиков
с неразъёмным кольцом

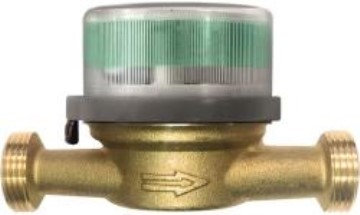

Рисунок 4 – Общий вид счетчиков
с защитным колпаком

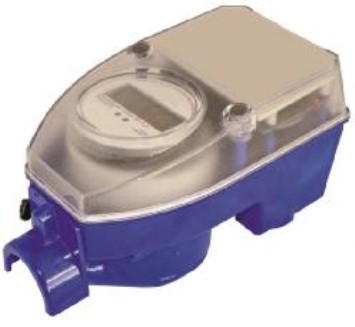

Рисунок 5 – Общий вид счетчиков
с защитным кожухом

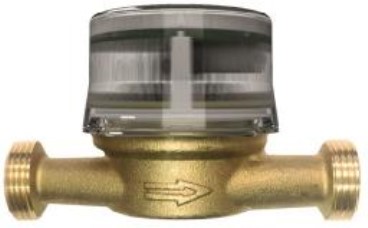

Рисунок 6 – Общий вид счетчиков
с прижимной гайкой
Лист № 3
Всего листов 6
Электронный блок, в зависимости от исполнения корпуса счетчика, соединяется с
проточной частью посредством разъемного кольца (рисунок 2), неразъемного кольца
(рисунок 3), защитного колпака (рисунок 4), защитного кожуха (рисунок 5) или прижимной
гайкой (рисунок 6).
Конструкция счетчика с неразъемным кольцом или защитным колпаком обеспечивает
защиту от несанкционированного доступа к электронному блоку и элементам счетчика -
пломбировка не требуется. Кольцо или защитный колпак выполняют функции защитной
(контрольной) пломбы, поскольку получить доступ к элементам счетчика без повреждения
кольца или защитного колпака невозможно.
Для обеспечения защиты от несанкционированного доступа к электронному блоку и
элементам счетчика в конструкции с разъемным кольцом, защитным кожухом или прижимной
гайкой требуется пломбировка. Пломбировка счетчиков осуществляется нанесением знака
поверки на свинцовую (пластмассовую) пломбу или специальную мастику. Свинцовая
(пластмассовая) пломба устанавливается на разъемное кольцо, прижимную гайку и
регулировочныйвинтсчетчикапосредствомпроволоки.Специальнаямастикаили
пластмассовая пломба устанавливается в углубление защитного кожуха. Место пломбировки
счетчиков представлено на рисунке 7.
счетчик
с разъёмным кольцом
счетчик
с прижимной гайкой
счетчик
с защитным кожухом

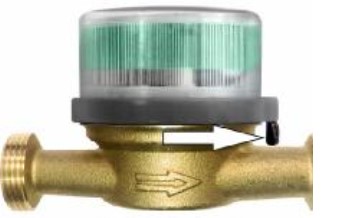

Рисунок 7 – Схема пломбировки счетчиков от несанкционированного доступа, обозначение
места нанесения знака поверки счетчиков (показаны стрелкой)
Программное обеспечение
Счетчики имеют встроенное программное обеспечение (ПО), устанавливаемое в
энергонезависимую память при изготовлении. Метрологические характеристики счетчиков
нормированы с учетом влияния программного обеспечения. Идентификационные данные ПО
приведены в таблице 1.
Flora_868
РС3
ModBus
Таблица 1 – Идентификационные данные программного обеспечения
Идентификационные данные ПОЗначения
Модификация электронного блокаРС1РС2
Идентификационное наименование ПО
DWM_RF_MBus_
Aqua15.hex
Номер версии ПО*u 1_22-xxxxPr036xxx
u.1.x.x
Цифровой идентификатор ПО---
* Обозначение «х» в записи номера версии заменяет элементы, отвечает за метрологически
незначимую часть
Конструкция счетчиков исключает возможность несанкционированного влияния на
программное обеспечения счетчиков и измерительную информацию. Уровень защиты
программногообеспеченияиизмерительнойинформацииотпреднамеренныхи
непреднамеренных изменений в соответствии с пунктом 4.3 Р 50.2.077-2014 – высокий.
Лист № 4
Всего листов 6
Метрологические и технические характеристики
Таблица 2 – Метрологические характеристики
1520
Значение
25324050
Наименование характеристики
Диаметр условного прохода Ду, мм
Минимальный расход Qmin, м
3
/ч
Класс А
Класс В
Класс С
0,0600,100
0,0300,050
0,0150,025
0,012* 0,020*
0,1400,2400,4000,600
0,0700,1200,2000,300
0,0350,0600,1000,090
0,025* 0,038* 0,064* -
0,150 0,250
0,120 0,200
0,023 0,038
1,5 2,5
3,0 5,0
0,350 0,600 1,000 1,500
0,280 0,480 0,800 1,200
0,053 0,090 0,150 0,225
3,5 6,0 10,0 15,0
7,0 12,0 20,0 30,0
0,0100,015
0,5 Qmin
0,0200,0300,0400,045
37,5 62,5
1125 1875
87,5150250375
2625 4500 7500 11250
±5
±2
±3
Переходный расход Qt, м
3
/ч
Класс А
Класс В
Класс С
Номинальный расход Qn, м
3
/ч
Максимальный расход Qmax, м
3
/ч
Порог чувствительности, м
3
/ч
Класс А, В
Класс С
Максимальный объём воды, м
3
- за сутки
- за месяц
Пределы допускаемой относительной
погрешности измерений объема, %
в диапазоне расходов:
от Qmin до Qt
от Qt до Qmax включ.
при температуре воды:
от 5 до 40 °С включ.
св. 40 до 90 °С (св. 40 до 120 °С)*
* по заказу
от +5 до +50
1,6 (16)
0,1
Значение
25324050
Таблица 3 – Основные технические характеристики
Наименование характеристики
Диаметр условного прохода Ду, мм1520
Диапазон рабочих температур, °С
для счетчиков холодной воды
св. +40 до +90
от +5 до +40 включ.
св. +40 до +90
(по заказу св. +40 до +120)
от +5 до +90 (по заказу от +5 до +120)
80
для счетчиков горячей воды
для счетчиков холодной и горячей
воды универсальныхот +5 до +90
Рабочие условия эксплуатации:
- диапазон температуры окружающей
среды, °С
- относительная влажность, %,
не более
Максимальное рабочее давление, МПа
(бар)
Потеря давления при расходе Qmax,
МПа, не более
Емкость электронного блока, м
3
Цена деления младшего разряда, м
3
99999,99999
0,00001
Лист № 5
Всего листов 6
R2
3; 3,6**
1520
Значение
253240
50
0,340,48
от 80 до 300
от 141 до 460
от 65 до 130
от 75 до 180
2,02,24,2
G 3/4G 1
G1 1/4G1 1/2G2
4,8
G2 &fraq12; или
фланец
R 1/2R 3/4
R1R1 1/4R1 1/2
Продолжение таблицы 3
Наименование характеристики
Диаметр условного прохода Ду, мм
Габаритные размеры*, мм, не более:
длина счетчика без штуцеров
длина счетчика со штуцерами
ширина
высота
Масса, кг, не более
Тип присоединительной резьбы
счетчика
Тип присоединительной резьбы
штуцеров
Напряжение элемента питания
постоянного тока, В
Средний срок службы, лет
Средняя наработка на отказ, ч
12
100000
* в зависимости от модификации;
** в зависимости от применяемых элементов питания
Знак утверждения типа
наносится на счетчик методом флексографии или лазерной гравировкой и на титульный лист
паспорта типографическим способом.
Комплектность средств измерений
1 шт.
поставляется по
отдельному заказу
Количество
Таблица 4 – Комплектность счетчиков
НаименованиеОбозначение
Счетчик холодной и
горячей воды крыльчатый-
Smart
Примечание
модификация счетчика
определяется договором
на поставку
МЛТК.15151288.001ПС1 экз.
-
МЛТК.15151288.001РЭ1 экз.
-1 комп.
Паспорт
Руководство по
эксплуатации
Комплект
монтажных частей
Обратный клапан
-1 шт.
Поверка
осуществляется по документам ГОСТ 8.156-83 «ГСИ. Счетчики холодной воды. Методы и
средства поверки» (первичная поверка) или МИ 1592-2015 «Рекомендация ГСИ. Счетчики
воды. Методика поверки» (первичная и периодическая поверка).
Основные средства поверки:
- рабочий эталон 3-го разряда в соответствии с частью 1 ГПС, утвержденной приказом
Росстандарта от 7 февраля 2018 г. №256.
Допускается применения аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых счетчиков с требуемой точностью.
Знак поверки наносится на паспорт счётчика и/или на свидетельство о поверке счетчика,
а так же на пломбу в соответствии с рисунком 7 (на счетчик с разъёмным кольцом, с
прижимной гайкой, с защитным кожухом).
Лист № 6
Всего листов 6
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к счетчикам
холодной и горячей воды крыльчатым электронным Smart
Приказ Росстандарта от 07 февраля 2018 г. №256 Об утверждении Государственной
поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости
и вместимости при статических измерениях, массового и объемного расходов жидкости.
ГОСТ Р 50193.1-92 (ИСО 4064/1-77) Измерение расхода воды в закрытых каналах.
Счетчики холодной питьевой воды. Технические требования
ТУ4213-010-15151288-2018Счетчикихолоднойигорячейводыкрыльчатые
электронные Smart. Технические условия
Изготовитель
Общество с ограниченной ответственностью «МЕТЕР» (ООО «МЕТЕР»)
ИНН 5310016747
Адрес:173021,Новгородскаяобл.,Новгородскийр-н,д.НоваяМельница,
ул. Панковская, дом №3
Телефон: +7 (816) 263-79-90, 8-800-700-80-70
Web-сайт:
E-mail:
научно-
области
Испытательный центр
Федеральноегосударственноеунитарноепредприятие«Всероссийский
исследовательский институт метрологии им. Д.И. Менделеева»
Адрес: 190005, г. Санкт-Петербург, Московский пр., 19
Телефон: +7 (812) 251-76-01
Web-сайт:
E-mail:
Регистрационный номер RA.RU.311541 в Реестре аккредитованных лиц в
обеспечения единства измерений Росаккредитации.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииА.В. Кулешов
М.п.« ___ » _______________ 2020 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 32073-06 | Подсистема измерительная автоматизированная диспетчерского контроля и управления расхода воды 1-го и 2-го подъемов АСДКУ РСВ | Нет данных | Рублевская станция водоподготовки ПУ "Мосводоподготовка" МГУП "Мосводоканал", г.Москва | 1 год | Перейти |
| 47937-11 | Счетчики газа турбинные | СПНГ | ООО "Техномер", г.Арзамас | 5 лет | Перейти |
| 29648-07 | Расходомеры-счетчики электромагнитные | Малахит-РС8 | ООО НПК "ИР-Прибор", г.Москва | 4 года | Перейти |
| 48022-11 | Счетчики электрической энергии трехфазные многофункциональные | КЭЯ \"ЗНАК+ | ЗАО "Телетап", г.Москва | 10 лет | Перейти |
| 34641-07 | Блоки детектирования | БДМГ-04 | ООО "Позитрон GmbH", Украина, г.Желтые Воды | 1 год | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
