Резервуары вертикальные стальные цилиндрические РВС-400, РВС-1000, ГРСИ 77379-20
Номер госреестра:
77379-20
Наименование СИ:
Резервуары вертикальные стальные цилиндрические
Обозначение типа:
РВС-400, РВС-1000
Производитель:
ЗАО "Центральный ордена Трудового Красного Знамени НИИП строительных металлоконструкций им.Н.П.Мельникова", г.Москва
Межповерочный интервал:
5 лет
Сведения о типе СИ:
Заводской номер
Заводской номер:
на 2 шт. с зав.№ РВС-400: 20, РВС-1000: 5
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 76356
об утверждении типа средств измерений
Лист № 1
Всего листов 4
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Резервуары вертикальные стальные цилиндрические РВС-400, РВС-1000
Назначение средства измерений
Резервуары вертикальные стальные цилиндрические РВС-400, РВС-1000 (далее –
резервуары) предназначены для измерения объема, а также приема, хранения и отпуска нефти и
нефтепродуктов.
Описание средства измерений
Принцип действия резервуаров основан на заполнении их нефтепродуктом до
определенного уровня, соответствующего объему нефтепродукта согласно градуировочным
таблицам резервуаров.
Резервуары РВС-400, РВС-1000 представляют собой стальные сварные вертикальные
конструкции цилиндрической формы с плоскими днищами без понтона. Тип резервуаров –
вертикальные стальные цилиндрические.
Резервуарыоборудованытехнологическимилюкамииприемо-раздаточными
устройствами для обслуживания во время эксплуатации. Заполнение и опустошение
резервуаров осуществляется через приемо-раздаточные патрубки, расположенные в первом
поясе резервуаров. Также резервуары оснащены боковой металлической лестницей, по
периметру которой установлено ограждение, молниезащитой, защитой от статического
электричества и системой пожаротушения.
Тип размещения – наземный. Фундамент резервуаров РВС-400, РВС-1000 соответствует
требованиям ГОСТ 31385-2016 «Резервуары вертикальные цилиндрические стальные для нефти
и нефтепродуктов. Общие технические условия».
Резервуары расположены на территории производственного участка «Беринговский»
ГУП ЧАО «Чукотснаб» по адресу: Чукотский АО, Анадырский район, п. Беринговский,
нефтебаза.
Общий вид резервуаров вертикальных стальных цилиндрических РВС-400 заводской
№ 20, РВС-1000 заводской № 5 представлен на рисунках 1-2.

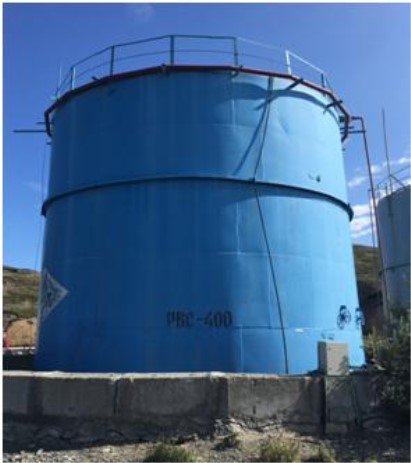

Рисунок 1 – Общий вид резервуара РВС-400 заводской № 20
Лист № 2
Всего листов 4

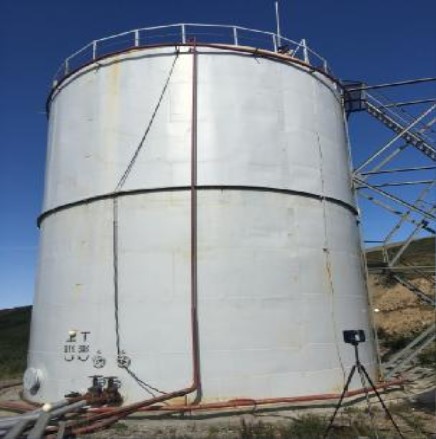

Рисунок 2 – Общий вид резервуара РВС-1000 заводской № 5
ПломбированиерезервуароввертикальныхстальныхцилиндрическихРВС-400,
РВС-1000 не предусмотрено.
Программное обеспечение
отсутствует.
Метрологические и технические характеристики
Таблица 1 – Метрологические и технические характеристики
Наименование характеристикиЗначения
Тип резервуараРВС-400РВС-1000
Номер резервуара 20 5
Номинальная вместимость, м
3
400 1000
Пределыдопускаемой относительной
погрешностиопределениявместимости±0,20
резервуара, %
Условия эксплуатации:
– температура окружающей среды, °Сот -60 до +40
– атмосферное давление, кПа от 69,9 до 106,7
– относительная влажность окружающей
среды при температуре от минус 45 до
плюс 50 ºС, %, не более98
Знак утверждения типа
наносится на титульный лист технического паспорта типографским способом.
Лист № 3
Всего листов 4
Комплектность средства измерений
2 шт.
Количество
цилиндрические
Таблица 2 – Комплектность средства измерений
НаименованиеОбозначение
Резервуары вертикальные стальные
РВС-400 № 20, РВС-1000 № 5
Технические паспорта на резервуары -
Градуировочные таблицы -
2 экз.
2 экз.
Поверка
осуществляется по документу ГОСТ 8.570-2000 «Государственная система обеспечения
единства измерений. Резервуары стальные вертикальные цилиндрические. Методика поверки».
Основные средства поверки:
- рулетка измерительная металлическая Р, 2-го класса точности, с верхним пределом
измерений 20 м, с грузом Р20У2Г (рег.№ 51171-12);
- рулетка измерительная металлическая Р, 2 класса точности, с верхним пределом
измерений 30 м, с кольцом Р30У2К (рег.№ 51171-12);
- толщиномер ультразвуковой БУЛАТ 2, диапазон измерений толщины от 0,6 до 20 мм,
ПГ±(0,001h+0,03) мм (рег.№ 46426-11);
- нивелир оптический ADA Ruber-X32 с рейкой, диапазон измерений углов от 0 до 360,
СКП измерения ±2,0 мм (рег.№ 43704-10);
- теодолит оптический RGK TO-15, диапазон измерения углов: вертикальных от минус
55 до плюс 60, горизонтальных от 0 до 360, ±15” (рег.№ 55446-13);
- линейка измерительная металлическая, (0-300) мм, ПГ±0,1 мм (рег.№ 34854-07).
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельства о поверке и градуировочные таблицы в виде
поверительного клейма.
Сведения о методиках (методах) измерений
ГОСТ 8.595-2004 Государственная система обеспечения единства измерений. Масса
нефти и нефтепродуктов. Общие требования к методикам выполнения измерений
Нормативные документы, устанавливающие требования к резервуарам вертикальным
стальным цилиндрическим РВС-400, РВС-1000
Приказ Федерального агентства по техническому регулированию и метрологии от
7 февраля 2018 г. № 256 «Об утверждении Государственной поверочной схемы для средств
измерений массы и объема жидкости в потоке, объема жидкости и вместимости при
статических измерениях, массового и объемного расходов жидкости»
ГОСТ8.570-2000Государственнаясистемаобеспеченияединстваизмерений.
Резервуары стальные вертикальные цилиндрические. Методика поверки
ГОСТ 31385-2016 Резервуары вертикальные цилиндрические стальные для нефти и
нефтепродуктов. Общие технические условия
Изготовитель
Закрытое акционерное общество «Центральный ордена трудового красного знамени
научно-исследовательский и проектный институт строительных металлоконструкций им.
Н.П. Мельникова» (ЗАО «ЦНИИПСК им. Мельникова») (резервуары изготовлены в
1982-1986 г.г. ЦНИИПроектстальконструкция)
ИНН 7728029784
Адрес: 117997, г. Москва, ул. Архитектора Власова, 49
Лист № 4
Всего листов 4
Заявитель
Государственное унитарное предприятие Чукотского автономного округа «Чукотснаб»
(ГУП ЧАО «Чукотснаб»)
ИНН 8709008156
Адрес: 689000, г. Анадырь, ул. Южная, д. 4
Телефон: +7 (427 42) 2-67-21
E-mail:
Web-сайт:
Испытательный центр
Обществосограниченнойответственностьюфирма«Метролог»
(ООО фирма «Метролог»)
Адрес: 420029, РТ, г. Казань, ул. 8 Марта, д.13, офис 33
Телефон/факс: +7 (843) 513-30-75
Web-сайт:
E-mail:
Аттестат аккредитации ООО фирма «Метролог» по проведению испытаний средств
измерений в целях утверждения типа № RA.RU.312275 от 07.09.2017 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииА.В. Кулешов
М.п.« ___ » _______________ 2020 г.
