Штангенциркули торговой марки "Калиброн" , ГРСИ 77302-20
Номер госреестра:
77302-20
Наименование СИ:
Штангенциркули торговой марки "Калиброн"
Обозначение типа:
Производитель:
Фирма "Guilin Measuring & Cutting Tool Co. Ltd.", Китай
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
30.01.2025
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 76278
об утверждении типа средств измерений
Лист № 1
Всего листов 12
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Штангенциркули торговой марки «Калиброн»
Назначение средства измерений
Штангенциркули торговой марки «Калиброн» (далее по тексту - штангенциркули)
предназначены для измерений наружных и внутренних линейных размеров деталей, а также для
измерений глубин.
Описание средства измерений
Штангенциркули изготавливаются с отсчетом по нониусу (ШЦ), с отсчетом по круговой
шкале (ШЦК) или с цифровым отсчетным устройством (ШЦЦ).
Принцип действия штангенциркулей ШЦ (рисунки 1-3) основан на измерении линейных
размеров методом непосредственной оценки совпадения делений шкалы на штанге с делениями
нониуса, расположенного на рамке штангенциркуля. Рамка штангенциркуля изготавливается с
регулируемым нониусом или моноблоком.
Принцип действия штангенциркуля ШЦК (рисунок 4) – основан на измерении линейных
размеров методом непосредственной оценки по миллиметровым делениям шкалы штанги и по
делениям круговой шкалы, встроенной в рамку. Круговая шкала вращается посредством
подвижного ободка и блокируется стопорным винтом.
Принцип действия штангенциркулей ШЦЦ (рисунки 5-7) основан на измерении
линейных размеров с выводом показаний на жидкокристаллический (ЖК) экран цифрового
отсчетного устройства. Отсчет размеров производится непосредственно считыванием показаний
на ЖК экране цифрового отсчетного устройства, расположенного на рамке штангенциркуля.
Также на рамке находятся кнопки включения/выключения штангенциркуля (OFF/ON),
установки нуля (ZERO) и выбора режима единиц измерений мм/дюйм (mm/inch) и др. Питание
штангенциркулей осуществляется от встроенного источника питания.
Штангенциркули trial быть оснащены устройством тонкой установки рамки.
Штангенциркули изготавливаются следующих моделей:
–I – двусторонние с глубиномером (рисунки 1, 4, 5);
–II – двусторонние без глубиномера (рисунки 2, 6);
–III – односторонние (рисунки 3, 7).
Внешний вид корпуса цифрового отсчетного устройства изображен на рисунке 8.
Штанга штангенциркулей ШЦЦ может быть как оцифрованной (рисунок 9), так и не
иметь числовой оцифровки (рисунок 10).
Штангенциркули состоят из штанги, рамки, зажимающего элемента, губок с кромочными
измерительными поверхностями для измерений внутренних размеров (модель I), глубиномера
(модель I), губок с плоскими измерительными поверхностями для измерений наружных
размеров (модель I), губок с кромочными измерительными поверхностями для измерений
наружных размеров (модель II) или без них (модель II), губок с плоскими и цилиндрическими
измерительнымиповерхностямидляизмеренийнаружныхивнутреннихразмеров
соответственно (модель II и III).
Штангенциркули с нижним пределом диапазона измерений отличным от нуля, шкалы на
участке от нуля до нижнего предела диапазона измерений не имеют.
Штангенциркули ШЦ со значением отсчета по нониусу 0,1 мм изготавливаются в
исполнении 1 или 2, отличающиеся пределами допускаемой абсолютной погрешности
измерений.
Штангенциркули изготавливаются из инструментальной или нержавеющей стали.
Лист № 2
Всего листов 12

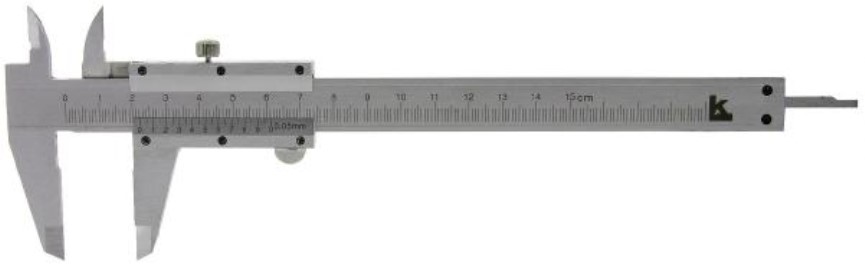

Рисунок 1 – Общий вид штангенциркулей модификации ЩЦ-I

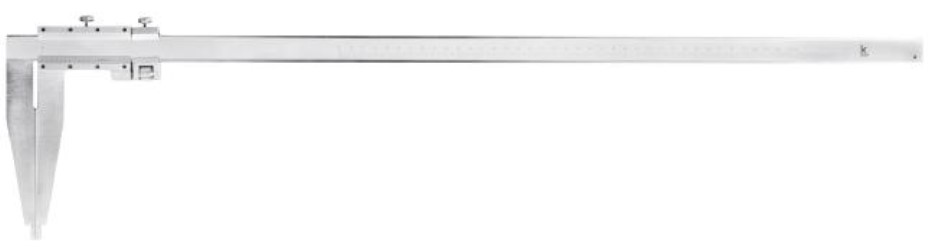

Рисунок 3 – Общий вид штангенциркулей модификации ЩЦ-III
- Товарный знак «Калиброн» наносится на паспорт штангенциркулей типографским
методом, на штангу и футляр штангенциркулей краской или методом лазерной маркировки.
L
1
L

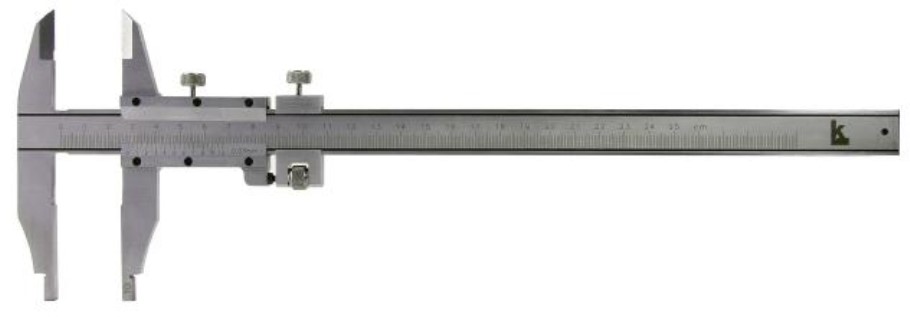

Рисунок 2 – Общий вид штангенциркулей модификации ЩЦ-II
L2
L
3
Лист № 3
Всего листов 12

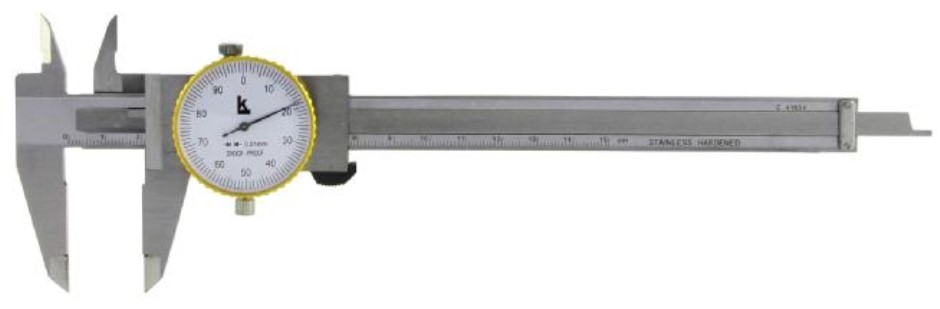

Рисунок 4 – Общий вид штангенциркулей модификации ЩЦК-I

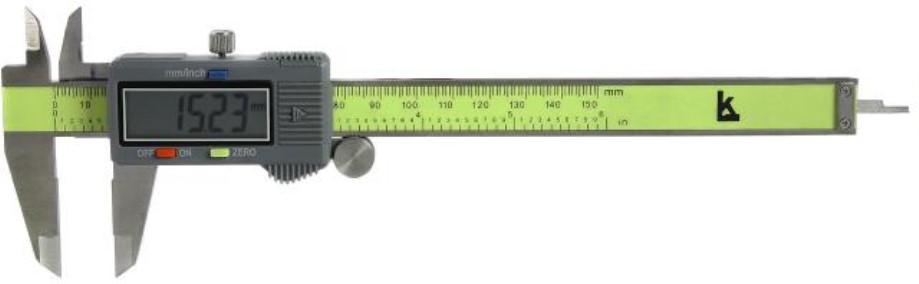

Рисунок 5 – Общий вид штангенциркулей модификации ЩЦЦ-I

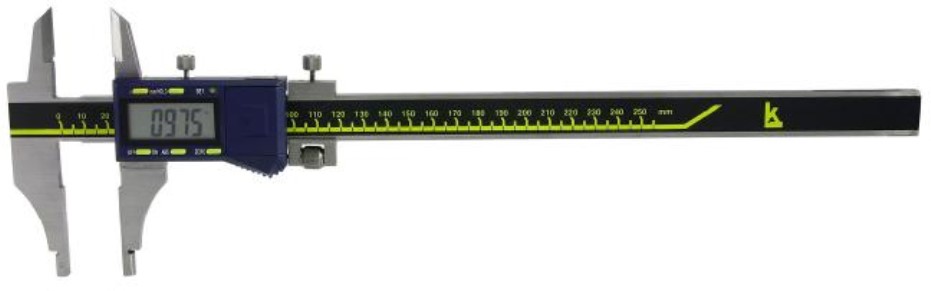

Рисунок 6 – Общий вид штангенциркулей модификации ЩЦЦ-II

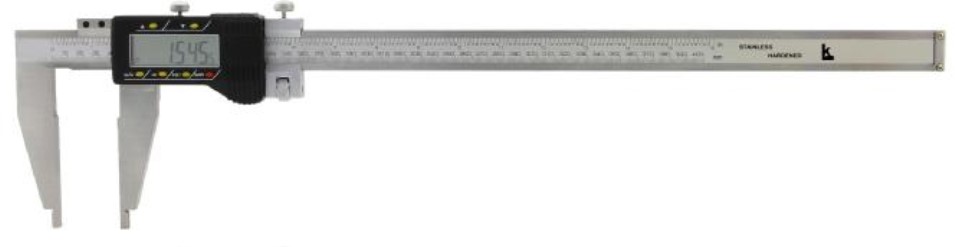

Рисунок 7 – Общий вид штангенциркулей модификации ЩЦЦ-III
Лист № 4
Всего листов 12

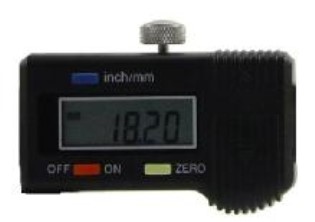

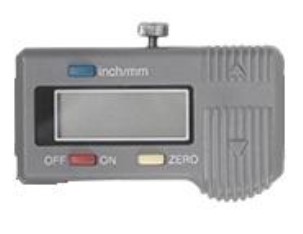

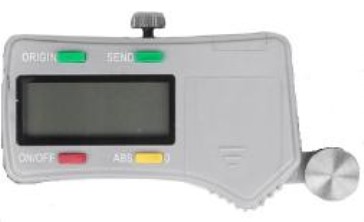

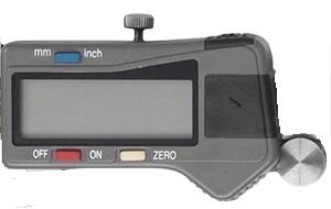

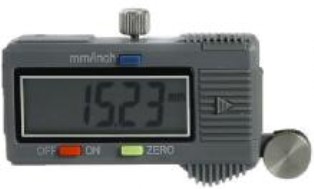

Рисунок 8 – Внешний вид корпуса цифрового отсчетного устройства

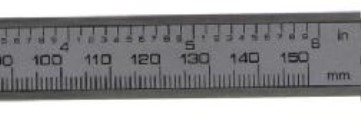

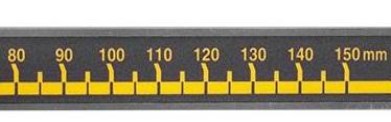

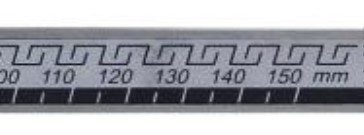

Рисунок 9 – Внешний вид штанги штангенциркулей ШЦЦ с оцифровкой
Лист № 5
Всего листов 12

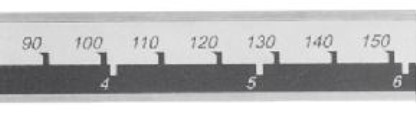

Рисунок 10 – Внешний вид штанги штангенциркулей ШЦЦ без оцифровки
Пломбирование корпуса штангенциркулей от несанкционированного доступа не
предусмотрено.
Программное обеспечение
отсутствует.
Метрологические и технические характеристики
L, мм
L1, мм, не менее
L2, мм, не менее
от 80 до 200
-
40
15
от 80 до 300
-
50
15
от 80 до 300
-
50
20
от 100 до 400
-
60
20
от 100 до 400
-
60
20
от 100 до 400
-
60
20
Таблица 1 - Вылет губок L и L2 для измерений наружных размеров и вылет губок L1 и L3 для
измерений внутренних размеров (рисунки 1, 2)
от 35 до 45
от 35 до 45
от 35 до 50
от 50 до 63
от 50 до 80
от 60 до 100
от 60 до 100
от 60 до 150
от 80 до 160
12
12
12
16
16
20
---
-
-
15
20
25
30
30
30
40
L3, мм, не
менее
--6
8
10
10
10
10
15
Диапазон
измерений, мм
от 0 до 125
от 0 до 150
от 0 до 160
от 0 до 200
от 0 до 250
от 0 до 300
от 0 до 320
от 0 до 400
от 0 до 500
от 0 до 600;
от 0 до 630;
от 250 до 630
от 0 до 800;
от 250 до 800
от 0 до 1000;
от 320 до 1000
от 0 до 1250;
от 500 до 1250
от 0 до 1600;
от 500 до 1600
от 0 до 2000
от 800 до 2000
от 0 до 2500
от 0 до 3000
от 100 до 400
от 100 до 400
-
-
60
60
20
20
Лист № 6
Всего листов 12
Модификация
Диапазон
измерений
наружных
размеров, мм
Значение отсчета по нониусу
(цена деления круговой шкалы,
шаг дискретности электронного
отсчетного устройства), мм
ШЦ-I
ШЦ-II
ШЦ-III
ШЦК-I
Таблица 2 - Метрологические и технические характеристики штангенциркулей
от 0 до 125
от 0 до 150
от 0 до 200
от 0 до 250
от 0 до 300
от 0 до 160
от 0 до 200
от 0 до 250
от 0 до 300
от 0 до 320
от 0 до 400
от 0 до 500
от 0 до 600
от 0 до 630
от 250 до 630
от 0 до 800
от 250 до 800
от 0 до 1000
от 320 до 1000
от 0 до 400
от 0 до 500
от 0 до 600
от 0 до 630
от 250 до 630
от 0 до 800
от 250 до 800
от 0 до 1000
от 320 до 1000
от 0 до 1250
от 500 до 1250
от 0 до 1600
от 500 до 1600
от 0 до 2000
от 800 до 2000
от 0 до 2500
от 0 до 3000
от 0 до 125
от 0 до 150
от 0 до 200
от 0 до 250
от 0 до 300
0,02; 0,05; 0,10
0,02; 0,05; 0,10
0,02; 0,05; 0,10
0,02; 0,05; 0,10
0,02; 0,05; 0,10
0,02; 0,05; 0,10
0,02; 0,05; 0,10
0,02; 0,05; 0,10
0,02; 0,05; 0,10
0,05; 0,10
0,05; 0,10
0,05; 0,10
0,05; 0,10
0,05; 0,10
0,05; 0,10
0,05; 0,10
0,05; 0,10
0,05; 0,10
0,05; 0,10
0,05; 0,10
0,05; 0,10
0,05; 0,10
0,05; 0,10
0,05; 0,10
0,05; 0,10
0,05; 0,10
0,05; 0,10
0,05; 0,10
0,05; 0,10
0,05; 0,10
0,05; 0,10
0,05; 0,10
0,05; 0,10
0,05; 0,10
0,05; 0,10
0,05; 0,10
0,01; 0,02
0,01; 0,02
0,01; 0,02
0,01; 0,02
0,01; 0,02
Размер сдвинутых до
соприкосновения
губок с
цилиндрическими
поверхностями, мм
-----
10
10
10
10
10
10; 20
10; 20
10; 20
10; 20
10; 20
10; 20
10; 20
10; 20
10; 20
10; 20
10; 20
10; 20
10; 20
10; 20
20; 30
20; 30
20; 30
20; 30
20; 30
20; 30
20; 30
20; 30
20; 30
20; 30
20; 30
20; 30
-----
Лист № 7
Всего листов 12
Модификация
Диапазон
измерений
наружных
размеров, мм
Значение отсчета по нониусу
(цена деления круговой шкалы,
шаг дискретности электронного
отсчетного устройства), мм
ШЦЦ-I
ШЦЦ-II
ШЦЦ-III
Продолжение таблицы 2
от 0 до 125
от 0 до 150
от 0 до 200
от 0 до 250
от 0 до 300
от 0 до 200
от 0 до 250
от 0 до 300
от 0 до 400
от 0 до 500
от 0 до 600
от 0 до 630
от 250 до 630
от 0 до 800
от 250 до 800
от 0 до 1000
от 320 до 1000
от 0 до 1250
от 500 до 1250
от 0 до 1600
от 500 до 1600
от 0 до 2000
от 800 до 2000
от 0 до 400
от 0 до 500
от 0 до 600
от 0 до 630
от 250 до 630
от 0 до 800
от 250 до 800
от 0 до 1000
от 320 до 1000
от 0 до 1250
от 500 до 1250
от 0 до 1600
от 500 до 1600
от 0 до 2000
от 800 до 2000
от 0 до 2500
от 0 до 3000
0,01
0,01
0,01
0,01
0,01
0,01
0,01
0,01
0,01
0,01
0,01
0,01
0,01
0,01
0,01
0,01
0,01
0,01
0,01
0,01
0,01
0,01
0,01
0,01
0,01
0,01
0,01
0,01
0,01
0,01
0,01
0,01
0,01
0,01
0,01
0,01
0,01
0,01
0,01
0,01
Размер сдвинутых до
соприкосновения
губок с
цилиндрическими
поверхностями, мм
-----
10
10
10
10; 20
10; 20
10; 20
10; 20
10; 20
10; 20
10; 20
10; 20
10; 20
20; 30
20; 30
20; 30
20; 30
20; 30
20; 30
10; 20
10; 20
10; 20
10; 20
10; 20
10; 20
10; 20
10; 20
10; 20
10; 20
20; 30
20; 30
20; 30
20; 30
20; 30
20; 30
20; 30
Лист № 8
Всего листов 12
с ценой
деления
круговой
шкалы, мм
Таблица 3 - Пределы допускаемой абсолютной погрешности измерений наружных размеров при
температуре окружающей среды от плюс 15 до плюс 25 °С
Пределы допускаемой абсолютной погрешности при
измерении наружных размеров, мм
с шагом
дискретности
цифрового
отсчетного
устройства, мм
при значении отсчета по
Измеряемая длина*, ммнониусу, мм
0,1 для
0,020,05исполнения0,010,020,01
от 0 до 100 включ.
св. 100 до 200 включ.
св. 200 до 300 включ.
св. 300 до 400 включ.
св. 400 до 600 включ.
св. 600 до 800 включ.
св. 800 до 1000 включ.
св. 1000 до 1200 включ.
св. 1200 до 1400 включ.
св. 1400 до 1600 включ.
св. 1600 до 2000 включ.
св. 2000 до 2500 включ.
св. 2500 до 3000
12
±0,05 ±0,10 ±0,10 ±0,20 ±0,03 ±0,04 ±0,03
±0,10 ±0,15 ±0,15 ±0,25 ±0,04 ±0,06 ±0,04
±0,14 ±0,20 ±0,20 ±0,30 ±0,05 ±0,08 ±0,05
- ±0,25 ±0,25 - - - ±0,06
-±0,25±0,25---±0,07
-±0,30±0,30---±0,08
-±0,30±0,30---±0,10
-±0,35±0,35---±0,12
-±0,35±0,35---±0,14
-±0,35±0,40---±0,16
-±0,40±0,40---±0,18
- ±0,40±0,45---±0,20
- ±0,40±0,45---±0,22
Примечание:
* - за измеряемую длину принимают номинальное расстояние между измерительными
поверхностями губок
Лист № 9
Всего листов 12
±0,10
±0,10
0,03
10,00±0,15
0,03
0,02
0,01
0,63
0,80
Значение
0,02
0,03
Таблица 4 – Основные метрологические и технические характеристики
Наименование характеристики
Пределы допускаемой абсолютной погрешности при измерении глубины,
равной 20 мм для штангенциркулей модели I, мм
Отклонение размера, сдвинутых до соприкосновения губок с
цилиндрическими измерительными поверхностями для измерений
внутренних размеров для штангенциркулей моделей II и III, мм, не более
Отклонение от параллельности образующих измерительных поверхностей
губок для измерений внутренних размеров у штангенциркулей моделей II и
III, мм, не более
Расстояние между кромочными измерительными поверхностями губок для
измерений внутренних размеров штангенциркулей модели I, установленных
на размер 10 мм, мм
Отклонение от параллельности кромочных измерительных поверхностей
губок для измерений внутренних размеров штангенциркулей модели I,
установленных на размер 10 мм, мм, не более
Допуск плоскостности* и прямолинейности измерительных поверхностей
губок на 100 мм длины, мм, не более
Допуск прямолинейности торца штанги штангенциркулей модели I, мм, не
более
Допуск параллельности измерительных поверхностей губок для наружных
измерений на 100 мм длины, мм, не более:
- при значении отсчета по нониусу, цене деления круговой шкалы и
шаге дискретности не более 0,05 мм;
- при значении отсчета по нониусу 0,1 мм
Параметр шероховатости Ra плоских и цилиндрических измерительных
поверхностей штангенциркулей по ГОСТ 2789-73, мкм, не более
Параметр шероховатости Ra измерительных поверхностей кромочных
губокиплоскихвспомогательныхизмерительныхповерхностей
штангенциркулей по ГОСТ 2789-73, мкм, не более
Условия эксплуатации:
- диапазон рабочих температур, ºС
- относительная влажность воздуха при температуре 25 ºС, %, не более
Средний срок службы, лет, не менее
+10 до +40
80
3
Примечание: * -требования к плоскостности относится только к измерительным
поверхностям шириной более 4 мм
Лист № 10
Всего листов 12
Модификация
Масса, кг, не
более
ШЦ-I
ШЦК-I
ШЦЦ-I
ШЦ-II
ШЦЦ-II
ШЦ-III
ШЦЦ-III
Таблица 5 – Габаритные размеры и масса
Габаритные размеры, мм, не более
Диапазон
измерений
наружных
размеров, мм
длинаширинавысота
22078250,20
24578250,30
35087250,40
400 108250,45
425 145250,65
280 110250,30
350 110250,40
400 115250,50
425 120250,60
440 120250,70
600 180301,10
660 200301,15
800 265301,50
850265301,70
1100355302,15
1350355303,25
1520485304,15
1880485305,10
2450485305,25
от 0 до 125
от 0 до 150
от 0 до 200
от 0 до 250
от 0 до 300
от 0 до 160
от 0 до 200
от 0 до 250
от 0 до 300
от 0 до 320
от 0 до 400
от 0 до 500
от 0 до 600
от 0 до 630;
от 250 до 630
от 0 до 800;
от 250 до 800
от 0 до 1000;
от 320 до 1000
от 0 до 1250;
от 500 до 1250
от 0 до 1600;
от 500 до 1600
от 0 до 2000
от 800 до 2000
от 0 до 2500
от 0 до 3000
3050 485 30 8,50
3500 485 30 10,00
Знак утверждения типа
наносится в правом верхнем углу на паспорта типографским методом.
Комплектность средства измерений
1 экз.
Обозначение
---
Количество
1 шт.
1 шт.
1 шт.
Таблица 6 - Комплектность средств измерений
Наименование
Штангенциркуль
Элемент питания (для штангенциркулей ШЦЦ)
Футляр
Паспорт для штангенциркулей:
- ШЦ
- ШЦК
- ШЦЦ
Методика поверки
ШЦ.00.001.ПС
ШЦК.00.001.ПС
ШЦЦ.00.001.ПС
МП 203-64-2019
1 экз.
Лист № 11
Всего листов 12
Поверка
осуществляется по документу МП 203-64-2019 «Штангенциркули торговой марки «Калиброн».
Методика поверки», утвержденному ФГУП «ВНИИМС» 14 ноября 2019 г.
Основные средства поверки:
- рабочие эталоны 4-го разряда согласно Государственной поверочной схеме для средств
измерений длины в диапазоне от 1∙10
-9
до 100 м и длин волн в диапазоне от 0,2 до 50 мкм,
утвержденной приказом Росстандарта № 2840 от 29 декабря 2018 г. (меры длины концевые
плоскопараллельные).
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и/или в паспорт.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативныеитехническиедокументы,устанавливающиетребованияк
штангенциркулям торговой марки «Калиброн»
Государственная поверочная схема для средств измерений длины в диапазоне от 1∙10
-9
до
100 м и длин волн в диапазоне от 0,2 до 50 мкм, утвержденная приказом Росстандарта № 2840
от 29 декабря 2018 г
Техническая документация фирмы-изготовителя.
Изготовитель
Guilin Measuring & Cutting Tool Co. Ltd., КНР
Адрес: 541002, 40 Chongxin Road, Guilin, P.R. China
Телефон: (86-773) 3814349, факс: (86-773) 3814270
Заявитель
Общество с ограниченной ответственностью «Калиброн» (ООО «Калиброн»)
ИНН 7719471594
Адрес: 111524, г. Москва, Семеновский переулок, д.15, эт. 7, пом. 1, комн. №10
Телефон/факс: (499) 322-70-13
E-mail:
Лист № 12
Всего листов 12
научно-
средств
Испытательный центр
Федеральноегосударственноеунитарноепредприятие«Всероссийский
исследовательский институт метрологической службы»
Адрес: 119361, г. Москва, ул. Озерная, д. 46
Телефон: (495) 437-55-77, факс: (495) 437-56-66
Web- сайт:
E-mail:
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний
измерений в целях утверждения типа № 30004-13 от 29.03.2018 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииА.В. Кулешов
М.п.« ___ » _______________ 2020 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 68000-17 | Штангенциркули путевые | ПШВ-01 | ООО "Армада", г.Киров | 1 год | Перейти |
| 62376-15 | Микрометры торговой марки "INSIZE" | Нет данных | Фирма "Insize Co., Ltd.", Китай | 1 год | Перейти |
| 34139-07 | Штангенциркули с отсчетом по нониусу | 0184, 0185, 0188, 0189, 0194, 0195, 0198, 0199, 0203, DUO-FIX 0190 | Фирма "PREISSER Messtechnik GmbH", Германия | 1 год | Перейти |
| 25387-03 | Штангенциркули | ШЦ-II | АО "Ставропольский инструментальный завод" (СтИЗ), г.Ставрополь | 1 год | Перейти |
| 69403-17 | Индикаторы рычажно-зубчатые торговой марки "INSIZE" | Нет данных | Фирма "Insize Co., Ltd.", Китай | 1 год | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
