Номер госреестра:
77300-20
Наименование СИ:
Модули
Обозначение типа:
БЭ2005М
Производитель:
ООО НПП "ЭКРА", г.Чебоксары
Межповерочный интервал:
3 года
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
30.01.2025
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 76276
об утверждении типа средств измерений
Лист № 1
Всего листов 9
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Модули серии БЭ2005М
Назначение средства измерений
МодулисерииБЭ2005М(далее–модули)предназначеныдляизмерений
среднеквадратических значений фазных напряжений переменного тока, среднеквадратических
значений фазной силы переменного тока, активной, реактивной и полной электрических
мощностей, суммарных для трех фаз и для каждой фазы в отдельности, коэффициентов фазной
электрической мощности, частоты переменного тока, а также силы постоянного тока.
Описание средства измерений
Принцип действия модулей заключается в аналого-цифровом преобразовании входных
аналоговых электрических сигналов.
Конструктивно модули представляют собой печатные платы, закрытые металлическим
корпусом. Передняя панель имеет антикоррозионное и (или) защитное покрытие в соответствии
с требованиями ГОСТ 9.104-2018, ГОСТ 9.301-86.
Модуливыпускаютсявследующихмодификациях,отличающихсятипами
измерительных сигналов, конструктивными особенностями: БЭ2005М-ИП, БЭ2005М-КП,
БЭ2005М-ТИ8.
Модули передают данные по интерфейсу Ethernet 10/100 Base TX.
Структура условного обозначения модулей:
БЭ2005М-
(
)
1 2 3
1 – обозначение серии модулей;
2 – код функционального назначения:
ИП - модули измерительного преобразователя, на одно трехфазное присоединение;
КП – модули контроля присоединения, на одно трехфазное присоединение,
8 дискретных вводов и 4 дискретных вывода;
ТИ8 – модули аналогового ввода, на 8 вводов.
3 – порядковый номер исполнения. Исполнения отличаются параметрами питания и
номинальными значениями среднеквадратических значений фазных напряжений переменного
тока (для модулей модификаций БЭ2005М-ИП и БЭ2005М-КП).
Общий вид модулей с местами нанесения знака поверки и знака утверждения типа
представленнарисунке1.Местапломбировкиотнесанкционированногодоступа
изготовителем или организацией, выполняющей ремонт, представлены на рисунке 2.
Лист № 2
Всего листов 9

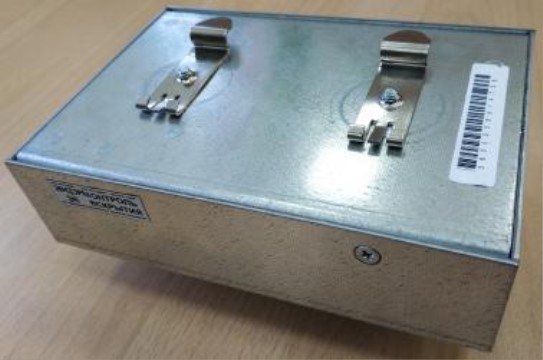

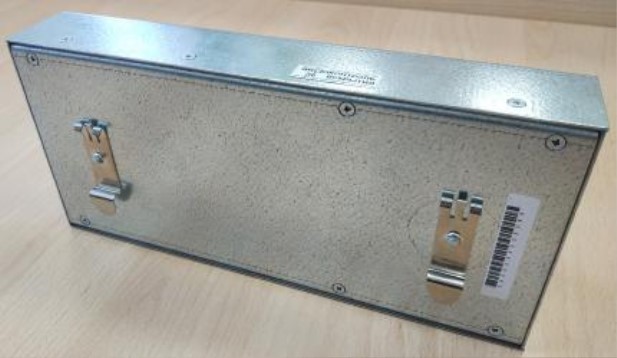

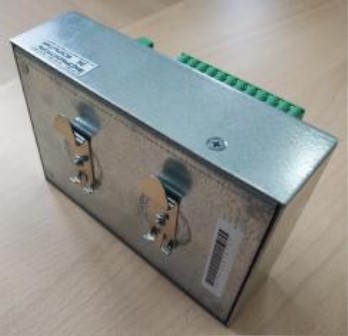

Рисунок 1 – Общий вид модулей с местами нанесения знака поверки и знака утверждения типа
а) общий вид модулей модификации БЭ2005М-ИП

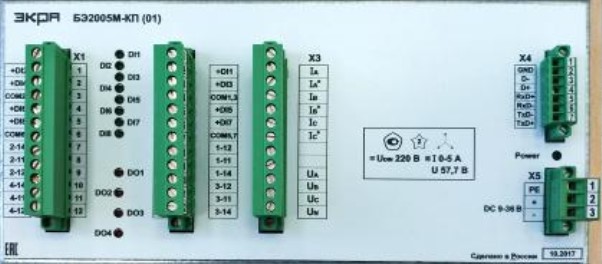

б) общий вид модулей модификации БЭ2005М-КП
Места нанесения
знака утверждения
типа
Места нанесения
знака поверки

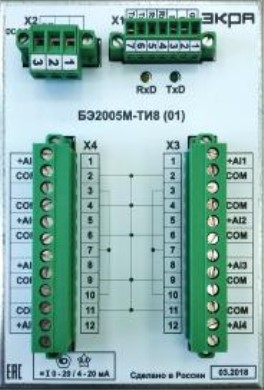

в) общий вид модулей модификации БЭ2005М-ТИ8
Место нанесения
знака утверждения
типа
Место нанесения
знака поверки
Лист № 3
Всего листов 9
Рисунок 2 – Места пломбировки от несанкционированного доступа
а) место пломбировки от несанкционированного доступа модулей модификации БЭ2005М-ИП
б) место пломбировки от несанкционированного доступа модулей модификации БЭ2005М-КП
Места пломбировки
изготовителя или
организации,
выполняющей ремонт
в) место пломбировки от несанкционированного доступа модулей модификации БЭ2005М-ТИ8
Место пломбировки
изготовителя или
организации,
выполняющей ремонт
Лист № 4 Trial
листов 9
Программное обеспечение
Модули имеют встроенное программное обеспечение (далее - ПО). Встроенное ПО
реализованоаппаратноиявляетсяметрологическизначимым.Метрологические
характеристики модулей нормированы с учетом влияния встроенного ПО. Встроенное ПО
заносится в память модулей предприятием-изготовителем и не доступно для изменения
пользователем.
Уровень защиты встроенного ПО от непреднамеренных и преднамеренных изменений –
«средний» в соответствии с рекомендациями Р 50.2.077-2014.
Идентификационные данные встроенного ПО модулей представлены в таблицах 1-3.
модулей модификации
Значение
AIM002
Таблица 1 – Идентификационные данные встроенного ПО для
БЭ2005М-ИП
Идентификационные данные (признаки)
Идентификационное наименование ПО
Номер версии (идентификационный номер ПО), не ниже
Цифровой идентификатор ПО
2.0
-
модулей модификации
Таблица 2 – Идентификационные данные встроенного ПО для
БЭ2005М-КП
Идентификационные данные (признаки)
Идентификационное наименование ПО
Номер версии (идентификационный номер ПО), не ниже
Цифровой идентификатор ПО
Значение
BE2005M-KP
1.9
-
модулей модификации
Таблица 3 - Идентификационные данные встроенного ПО для
БЭ2005М-ТИ8
Идентификационные данные (признаки)
Идентификационное наименование ПО
Номер версии (идентификационный номер ПО), не ниже
Цифровой идентификатор ПО
Значение
AI_BE05M
2.3
-
Лист № 5
Всего листов 9
Метрологические и технические характеристики
±0,1 (γ)
±0,1 (γ)
±0,1 (γ)
±0,25 (γ)
Таблица 4 – Метрологические характеристики модулей модификаций БЭ2005М-ИП и БЭ2005М-КП
НоминальноеПределы допус-
значение для Номинальное каемой основной
модификацийзначение дляпогрешности
НаименованиеБЭ2005М-ИП, модификаций Диапазон измерений
характеристикиБЭ2005М-ИП (01),БЭ2005М-ИП (02),измерений(абсолютной ∆,
БЭ2005М-КП (01),БЭ2005М-ИП (03), Гц, приведенной
БЭ2005М-КП (03), БЭ2005М-КП (04) к номинальному
БЭ2005М-КП (05)значению γ, %)
Пределы допускаемой
дополнительной
погрешности измерений
при отклонении температуры
окружающей среды на каждые
10 °С от нормальных условий в
пределах рабочих (абсолютной
∆, Гц, приведенной к
номинальному значению γ, %)
U= 57,74U= 220
н
о
м
±0,2 (γ)
н
о
м
от 0,05·I
до 2,0·I
cosφ
(при отклонении
но
м,
Среднеквадратическое
значение фазногоот 0,1·U
напряжения переменного
номном
до 1,5·U
ном
тока, В
Среднеквадратическое
значение фазной силыI= 5
ном
±0,2 (γ)
переменного тока, А
ном
Коэффициент фазной
±0,2 (γ)
электрической мощностиcosφ
ном
= 1,0от 0,5 до 1,0
I
ном
не более чем
на 2 %)
от 0,1·U
ном
до 1,5·U
ном
,
от 0,05·I
ном
до 2,0·I
0,5
£
|cos
j
|
£
1,0
Активная (реактивная,(для активной
полная) фазнаяP
ном
(Q
ном
, S
ном
) =P
ном
(Q
ном
, S
ном
) =фазной
электрическая мощность,288,71100электрической
Вт (вар, В·А)мощности),
0,5
£
|sin
j
|
£
1,0
(для реактивной
фазной
электрической
мощности)
±0,5 (γ)
Лист № 6
Всего листов 9
Наименование
характеристики
Диапазон
измерений
Пределы допус-
каемой основной
погрешности
измерений
(абсолютной ∆,
Гц, приведенной
к номинальному
значению γ, %)
Активная (реактивная,
полная) суммарная
электрическая мощность,
Вт (вар, В·А)
±0,5 (γ)
±0,25 (γ)
f
ном
= 50
от 45 до 55
±0,1 (∆)
±0,05 (∆)
Продолжение таблицы 4
Номинальное
значение дляНоминальное
модификаций значение для
БЭ2005М-ИП,модификаций
БЭ2005М-ИП (01),БЭ2005М-ИП (02),
БЭ2005М-КП (01),БЭ2005М-ИП (03),
БЭ2005М-КП (03), БЭ2005М-КП (04)
БЭ2005М-КП (05)
Пределы допускаемой
дополнительной
погрешности измерений
при отклонении температуры
окружающей среды на каждые
10 °С от нормальных условий в
пределах рабочих (абсолютной
∆, Гц, приведенной к
номинальному значению γ, %)
P
ном
(Q
ном
, S
ном
) = P
ном
(Q
ном
, S
ном
) =
866,0 3300
но
м,
от 0,1·U
ном
до 1,5·U
ном
,
от 0,05·I
ном
до 2,0·I
0,5
£
|cos
j
|
£
1,0
(для активной
фазной
электрической
мощности),
0,5
£
|sin
j
|
£
1,0
(для реактивной
фазной
электрической
мощности)
Частота переменного
тока, Гц
±0,2
±0,1
Таблица 5 – Метрологические характеристики модулей модификации БЭ2005М-ТИ8
Наименование характеристики
Диапазоны измерений силы постоянного тока, мА
Значение
от 0 до 20
от 4 до 20
Пределы допускаемой основной приведенной (к верхнему значению диапазона измерений силы постоянного тока)
погрешности измерений силы постоянного тока, %
Пределы допускаемой дополнительной приведенной (к верхнему значению диапазона измерений силы постоянного
тока) погрешности измерений силы постоянного тока при отклонении температуры окружающей среды на каждые
10 °С от нормальных условий в пределах рабочих, %
Лист № 7
Всего листов 9
Выходные цифровые сигналы
Напряжение питания постоянного тока, В
от +1 до +55
80
Таблица 6 – Основные технические характеристики модулей
Наименование характеристики
Значение
SPA-Bus; Modbus RTU;
Modbus TCP
от 176 до 242
от 19,2 до 28,8
от 187 до 242
от 44 до 54
3
от +15 до +35
80
от 84,0 до 106,7
от 84,0 до 106,7
94×132×70
108×233×70
94×136×70
Параметры питания переменного тока:
-
напряжение, В
-
частота, Гц
Потребляемая мощность, Вт, не более
Нормальные условия измерений:
-
температура окружающего воздуха, °С
-
относительная влажность, %, не более
-
атмосферное давление, кПа
Рабочие условия измерений:
-
температура окружающего воздуха, °С
-
относительная влажность при температуре окружающего воздуха
+25 °С, %, не более
-
атмосферное давление, кПа
Габаритные размеры (высота×ширина×глубина), мм, не более:
-
модификация БЭ2005М-ИП
-
модификация БЭ2005М-КП
-
модификация БЭ2005М-ТИ8
Масса, кг, не более:
-
модификация БЭ2005М-ИП
-
модификация БЭ2005М-КП
-
модификация БЭ2005М-ТИ8
Средняя наработка до отказа, ч, не менее
Средний срок службы, лет, не менее
0,85
1,60
0,80
100000
20
Знак утверждения типа
наносится на табличку модулей в виде наклейки с основными параметрами, расположенной на
передней панели модулей, в соответствии с рисунком 1, и на руководство по эксплуатации и
паспорт типографским способом.
Комплектность средства измерений
Паспорт
1 экз.
Таблица 7 – Комплектность
Наименование
Модуль серии БЭ2005М
1)
Количество
1 шт.
Руководство по эксплуатации
Копия методики поверки
Копия описания типа
Копия свидетельства об утверждении типа
Обозначение
-
ЭКРА.656111.093-01 ПС
(для модификации БЭ2005М-ИП),
ЭКРА.656121.114-01 ПС
(для модификации БЭ2005М-КП),
ЭКРА.656111.110-01 ПС
(для модификации БЭ2005М-ТИ8)
ЭКРА.656111.106 РЭ
ЭКРА.656111.106 МП
--
1 экз.
2)
1 экз.
2)
1 экз.
2)
1 экз.
2)
Лист № 8
Всего листов 9
Продолжение таблицы 7
НаименованиеОбозначениеКоличество
Свидетельство о поверке - 1 экз.
3)
________________
1)
Модификация в соответствии с заказом.
2)
Поставляется в один адрес (при первой поставке) и/или в соответствии с договором.
3)
По запросу заказчика.
Поверка
осуществляется по документу ЭКРА.656111.106 МП «Модули серии БЭ2005М. Методика
поверки», утвержденному ООО «ИЦРМ» 30.07.2019 г.
Основные средства поверки:
-
установка многофункциональная измерительная СМС 256 plus (регистрационный
номер в Федеральном информационном фонде 57750-14).
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых модулей с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и (или) в паспорт, и (или) на корпус
модулей в соответствии с рисунком 1.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к модулям серии
БЭ2005М
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие
технические условия
ЭКРА.656111.106 ТУ Модули серии БЭ2005М. Технические условия
Изготовитель
Общество с ограниченной ответственностью Научно-производственное предприятие
«ЭКРА» (ООО НПП «ЭКРА»)
ИНН 2126001172
Адрес: 428020,Чувашская Республика – Чувашия, г. Чебоксары, пр-кт И.Я. Яковлева,
д. 3, помещение 541
Телефон: +7 (8352) 22-01-10
Факс: +7 (8352) 22-01-10
Web-сайт:
E-mail:
Лист № 9
Всего листов 9
Испытательный центр
Общество с ограниченной ответственностью «Испытательный центр разработок в
области метрологии»
Адрес: 117546, г. Москва, Харьковский проезд, д.2, этаж 2, пом. I, ком. 35,36
Телефон: +7 (495) 278-02-48
E-mail:
Аттестат аккредитации ООО «ИЦРМ» по проведению испытаний средств измерений в
целях утверждения типа № RA.RU.311390 от 18.11.2015 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииА.В. Кулешов
М.п.« ___ » _______________ 2020 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 39152-12 | Модули давления эталонные | Метран-518 | ЗАО "Промышленная группа "Метран", г.Челябинск | 1 год | Перейти |
| 47659-11 | Модули газового анализа кислородные | FCX-MCxx-CH | Компания "PEWATRON AG", Швейцария | 1 год | Перейти |
| 49841-12 | Модули терминальные | ТККЭ | ЗАО "НПФ Прорыв", пос.Ильинский | 4 года | Перейти |
| 57901-14 | Модули ввода аналоговых сигналов устройств управления технологической автоматики, защиты и КИП УСО 6000 | СР6731.1, СР6732.1, СР6734 | ООО "СКБ программируемых средств и систем управления", г.Чебоксары | 2 года | Перейти |
| 61657-15 | Модули измерительные высоковольтные | UMA 2050, UMA 2051 | Фирма "ZODIAC DATA SYSTEMS", Франция | 2 года | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
