Аппаратура многоканальная измерительная управляющая SPIDER-101, ГРСИ 77299-20
Номер госреестра:
77299-20
Наименование СИ:
Аппаратура многоканальная измерительная управляющая
Обозначение типа:
SPIDER-101
Производитель:
Фирма "Crystal Instruments Corporation", США
Межповерочный интервал:
3 года
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
30.01.2025
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 76275
об утверждении типа средств измерений
Лист № 1
Всего листов 5
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Аппаратура многоканальная измерительная управляющая SPIDER-101
Назначение средства измерений
Аппаратура многоканальная измерительная управляющая SPIDER-101 (далее – аппара-
тура) предназначена для измерений сигналов силы постоянного тока, поступающих от преоб-
разователей относительной влажности воздуха, сигналов от термопреобразователей сопротив-
ления, их последующей математической обработки, индикации ее результатов и подаче команд
на исполнительные реле внешнего оборудования (испытательной климатической камеры) для
поддержания заданных уровней температуры и относительной влажности воздуха.
Описание средства измерений
Принцип действия аппаратуры заключается в нормированном аналого-цифровом
преобразовании электрических сигналов силы постоянного тока, поступающих от первичных
преобразователей тепловых величин и относительной влажности воздуха, в цифровые коды, и
их дальнейшем пересчете в значения температуры и относительной влажности, их обработки,
отображения и записи, а также подаче команд на исполнительные реле внешнего оборудования.
Аппаратура представляет собой моноблочный металлический корпус прямоугольной
формы. На лицевой стороне расположены: кнопка включения/выключения питания, кнопка
запуска выбранной программы работы (START) и кнопка активизации контактного аварийного
выключателя (STOP). На задней стороне расположены: 10 входных каналов для измерений
сигналов от термопреобразователей сопротивления, 8 входных каналов для измерений
аналоговых сигналов силы постоянного тока от преобразователей относительной влажности
воздуха и 2 выходных канала силы постоянного тока для подачи команд на исполнительные
реле внешнего оборудования, разъём для подключения питания, разъемы Ethernet, порт
высокоскоростной передачи данных, разъем для дистанционного контактного аварийного
выключателя и технологические разъемы для периферийных устройств.
При помощи сетевого коммутатора аппаратура может объединяться с аппаратурой
многоканальнойизмерительнойуправляющей«Spider-80x»и«Spider-81»вединую
информационно-измерительную управляющую систему с поддержкой измерения сигналов
напряжения и частоты переменного тока, поступающих от первичных измерительных
преобразователей механических, тепловых, время-частотных, угловых, геометрических,
акустических и электрических величин и сигналов силы постоянного тока, поступающих от
термопреобразователей сопротивления и преобразователей относительной влажности воздуха и
одновременнойгенерациизадающихсигналовдляавтоматического управления
вибрационными испытательными установками с заданным соотношением входных/выходных
сигналов и команд на исполнительные реле внешнего оборудования (испытательной
климатической камеры) для поддержания заданных уровней температуры и относительной
влажности воздуха.
Общий вид аппаратуры с указанием мест пломбировки от несанкционированного
доступа и нанесения знака поверки приведен на рисунке 1.
Лист № 2
Всего листов 5

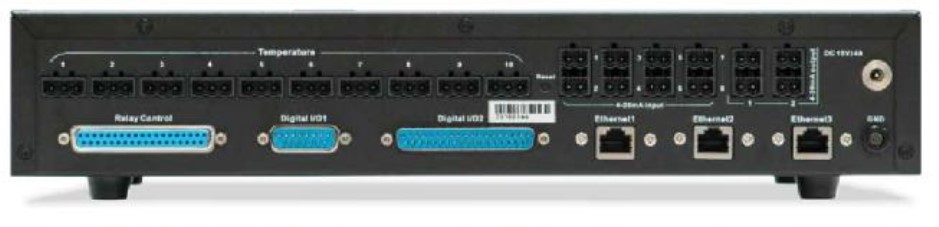

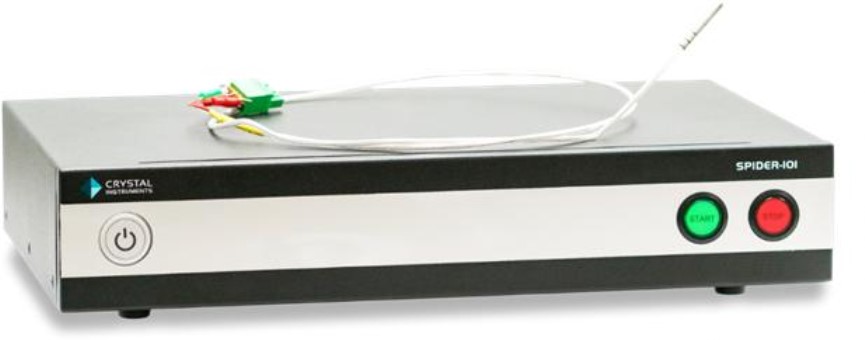

Рисунок 1 – Общий вид аппаратуры с указанием мест пломбировки от
несанкционированного доступа и нанесения знака поверки
Программное обеспечение
Аппаратура имеет встроенное и автономное программное обеспечение (далее – ПО).
Автономное ПО не является метрологически значимым и предназначено для выгрузки файлов и
дистанционного управления.
ВстроенноеПО,установленноевовнутреннююпамятьаппаратуры,является
метрологически значимым. Встроенное ПО является неотъемлемой и неотделимой частью
аппаратуры. К нему отсутствует какой-либо доступ со стороны третьих лиц с помощью
автономногоПОили интерфейсааппаратуры.Идентификация встроенного ПОне
осуществляется.
Идентификационные данные (признаки) ПО приведены в таблице 1.
Идентификационное наименование ПО
Таблица 1 – Идентификационные данные ПО
Идентификационные
данные (признаки)
DSP application
Значение
встроенное ПО автономное ПО
EDM-Temperature
Humidity Vibration
8.0.3.258.0.3.25
Номер версии (идентификационный номер)
ПО, не ниже
Цифровой идентификатор ПО
--
Уровень защиты ПО от непреднамеренных и преднамеренных изменений – «высокий» в
соответствии с рекомендациями Р 50.2.077-2014.
Место
пломбирования
Место
нанесения знака
поверки
Лист № 3
Всего листов 5
Метрологические и технические характеристики
10
от 60,26 до 212,05
±0,5
от -100 до +300
8
±0,4
6,25
Значение
Таблица 2 – Метрологические характеристики
Наименование характеристики
Количество каналов для измерений сигналов от термопреобразова-
телей сопротивления
Диапазон измерений сигналов от термопреобразователей сопротив-
ления Pt100 с температурным коэффициентом α=0,00385
о
С
-1
по
ГОСТ 6651-2009, Ом
Пределы допускаемой относительной погрешности измерений сиг-
налов от термопреобразователей сопротивления по
ГОСТ 6651-2009, %
Диапазон индикации сигналов от термопреобразователей сопротив-
ления Pt100 с температурным коэффициентом α=0,00385
о
С
-1
по
ГОСТ 6651-2009 в температурном эквиваленте,
о
С
от 4 до 20
от 0 до 100
Количество каналов для измерений аналоговых сигналов силы по-
стоянного тока
Диапазон измерений силы постоянного тока, мА
Пределы допускаемой относительной погрешности измерений силы
постоянного тока, %
Диапазон индикации относительной влажности, %
Коэффициент пересчета измеренных значений силы постоянного то-
ка в значения относительной влажности, %/мА
15
от -10 до +55
Значение
от 100 до 240
50/60
от 13,5 до 16,5
Таблица 3 – Основные технические характеристики
Наименование характеристики
Параметры электрического питания:
- напряжение переменного тока, В
- частота переменного тока, Гц
- напряжение постоянного тока, В
Потребляемая мощность при питании от сети постоянного тока, Вт,
не более
Рабочие условия измерений:
- температура окружающей среды,°С
- относительная влажность при температуре окружающей среды
+30 °С, %
Габаритные размеры (длина×высота×ширина), мм, не более
Масса, кг, не более
Средняя наработка на отказ, ч
Средний срок службы, лет
от 30 до 80
370×80×216
3,63
85 000
10
Знак утверждения типа
наносится на лицевую панель аппаратуры в виде наклейки и на титульный лист руководства по
эксплуатации типографским способом.
Лист № 4
Всего листов 5
Комплектность средства измерений
-
1 шт.
Таблица 4 – Комплектность средства измерений
НаименованиеОбозначениеКоличество
Аппаратура многоканальная измерительная управ-
ляющая SPIDER-101
Комплект кабелей
CD-диск с ПО EDM
Руководство по эксплуатации
Методика поверки
-
-
-
ИЦРМ-МП-156-19
1 комплект
1 шт.
1 экз.
1 экз.
Поверка
осуществляется по документу ИЦРМ-МП-156-19 «Аппаратура многоканальная измерительная
управляющая SPIDER-101. Методика поверки», утвержденному ООО «ИЦРМ» 06.12.2019 г.
Основное средство поверки:
- калибратор многофункциональный Fluke 5522A (регистрационный номер в Федераль-
ном информационном фонде 70345-18).
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на корпус аппаратуры, как показано на рисунке 1, и (или) на
свидетельство о поверке.
Сведения о методиках (методах) измерений
отсутствуют.
Нормативные и технические документы, устанавливающие требования к аппаратуре
многоканальной измерительной управляющей SPIDER-101
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов.
Общие технические условия
ГОСТ6651-2009Государственнаясистемаобеспеченияединстваизмерений.
Термопреобразователи сопротивления из платины, меди и никеля. Общие технические
требования и методы испытаний
Техническая документация изготовителя
Изготовитель
Crystal Instruments Corporation, США
Адрес: 2370 Owen Street, Santa Clara, CA 95054, USA
Телефон: +1 (408) 986-8880
Факс: +1 (408) 834-7818
E-mail:
Заявитель
Индивидуальный предприниматель Туркалов Олег Игоревич (ИП Туркалов О. И.)
ИНН 780433321692
Адрес: 192012, г. Санкт-Петербург, проспект Обуховской Обороны, д. 271, литера А,
офис 809
Телефон: +7 (921) 301-78-15
E-mail:
Лист № 5
Всего листов 5
Испытательный центр
Общество с ограниченной ответственностью «Испытательный центр разработок в
области метрологии» (ООО «ИЦРМ»)
Адрес: 117546, г. Москва, Харьковский проезд, д. 2, этаж 2, пом. I, ком. 35,36
Телефон: +7 (495) 278-02-48
E-mail:
Аттестат аккредитации ООО «ИЦРМ» по проведению испытаний средств измерений в
целях утверждения типа № RA.RU.311390 от 18.11.2015 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииА.В. Кулешов
М.п.« ___ » _______________ 2020 г.
