Системы автоматизированные измерительные КТС КПА-06, ГРСИ 77286-20
Номер госреестра:
77286-20
Наименование СИ:
Системы автоматизированные измерительные
Обозначение типа:
КТС КПА-06
Производитель:
ООО "VXI-Системы", г.Москва
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
30.01.2025
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 76261
об утверждении типа средств измерений
Лист № 1
Всего листов 5
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Системы автоматизированные измерительные КТС КПА-06
Назначение средства измерений
Системы автоматизированные измерительные КТС КПА-06 (далее по тексту – системы)
предназначены для измерений напряжения постоянного тока, силы постоянного тока,
электрического сопротивления постоянному току.
Описание средства измерений
Системы выполнены по модульному принципу на основе стандарта VXI и представляют
собой набор функциональных модулей (мезонинов), размещенных в базовом блоке (крейте),
объединенных в зависимости от функционального назначения в измерительные каналы (далее
по тексту – ИК), управляемые от персональной электронной вычислительной машины (далее по
тексту – ПЭВМ). Принцип действия ИК основан на аналого-цифровом преобразовании
измеряемой по двухпроводным, изолированным друг от друга каналам величины входных
аналоговых сигналов напряжения постоянного тока в двоичный цифровой код, доступный для
чтения программой пользователя.
Конструктивно системы представляют собой две 19-дюймовые стойки СЭ172 и СЭ173,
с установленными в них источником питания переменного тока АКИП-1134-30-50, источником
питания Mean Well NES-25-5, источником питания ИП-400, МН8И-0,1В (мезонин), МН8И-10В
(мезонин), МН8И-50В (мезонин), ИС4 (модуль), ВВК5 (модуль) и блоком БЭ256. Для удобства
работы измерительные выходы МН8И-0,1В, МН8И-10В, МН8И-50В, ИС4, блока БЭ256 и
источник питания ИП-400 выведены на коммутационную панель КП-КТС-06. Система
состоящая из стоек СЭ172 и СЭ 173 с установленными в них измерительными приборами,
управляется при помощи ПЭВМ на операционной системе Windows 10.
Блок БЭ256 представляет собой базовый блок с носителями мезонинов НМ-М, в
которые установлены модули (мезонины).
Общий вид систем автоматизированных измерительных КТС КПА-06 и схема
пломбирования от несанкционированного доступа представлены на рисунках 1 и 2.

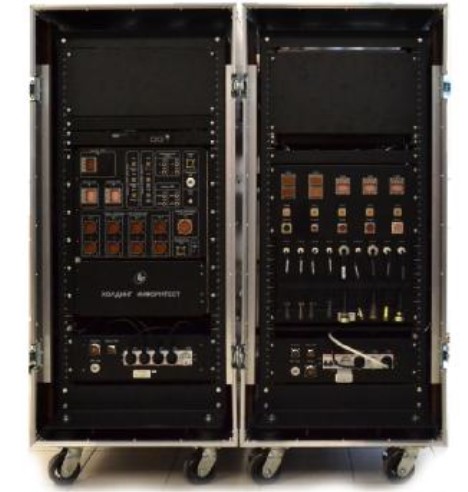

Рисунок 1 – Общий вид систем автоматизированных измерительных КТС КПА-06
Лист № 2
Всего листов 5
Программное обеспечение
Системы работают под управлением программного обеспечения (ПО), которое
выполняет следующие функции:
- считывание измерительной информации;
- передачу измерительной информации ПО верхнего уровня;
- протоколирование измерительной информации.
Метрологически значимая часть ПО выделена в файлы библиотеки математических
функций PovCalc.dll.
Метрологически значимая часть ПО и измеренные данные достаточно защищены
с помощью специальных средств защиты от непреднамеренных и преднамеренных изменений.
Защита программного обеспечения от непреднамеренных и преднамеренных изменений
соответствует уровню «высокий» по Р 50.2.077 – 2014.
Идентификационные данные (признаки) метрологически значимой части ПО приведены
в таблице 1.
Таблица 1 – Идентификационные данные программного обеспечения
Идентификационные данные (признаки)Значение
Идентификационное наименование ПОPovCalc.dll
Номер версии ПО (идентификационный код) не ниже 1.0
Цифровой идентификатор ПО 957294D4
Алгоритм вычисления цифрового идентификатора ПО CRC32
Место пломбировки

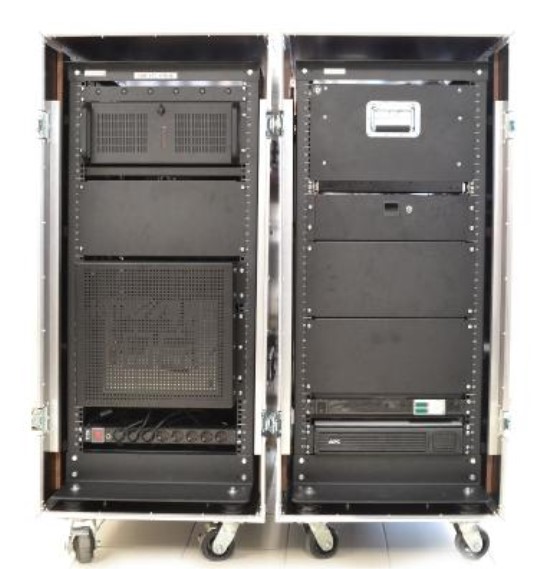

Рисунок 2 – Схема пломбировки от несанкционированного доступа систем
автоматизированных измерительных КТС КПА-06
Лист № 3
Всего листов 5
Метрологические и технические характеристики
от 5 до 50
±1
±
2
30
1
±1
100
100
Значение
от 0 до 10
Таблица 2 – Метрологические характеристики
Наименование характеристики
Диапазон измерений напряжения постоянного тока с источников питания
объекта контроля, В
Пределыдопускаемойотносительнойпогрешностиизмерений
напряжения постоянного токасисточниковпитания объекта
контроля, %
Диапазон измерений напряжения постоянного тока, В
Пределы допускаемой приведенной к верхнему верхней границе
диапазонаизмеренийпогрешностиизмеренийнапряжения
постоянного тока, %
Предел измерений силы постоянного тока от источников питания
объектов контроля, А
Дискретность измерений силы постоянного тока от источников питания
объектов контроля, мкА
Пределы допускаемой относительной погрешности измерений силы
постоянного тока от источников питания объекта контроля, %
Предел измерений сопротивления постоянному току по двухпроводной
схеме измерений, Ом
Дискретностьизмеренийсопротивленияпостоянномутокупо
двухпроводной схеме измерений, мкОм
Пределы допускаемой относительной погрешности измерений
сопротивления постоянному току по двухпроводной схеме измерений,
%:
- в диапазоне от 1·10
-4
до 10 включ. Ом
- в диапазоне св. 10 до 100 Ом
±0,9
±0,4
Значение
220±22
50±1
1300
1700
1290 × 660 × 1530
1290 × 660 × 1530
100
100
Таблица 3 – Основные технические характеристики
Наименование характеристики
Параметры электрического питания:
- напряжение переменного тока, В
- частота переменного тока, Гц
Потребляемая мощность, В·А, не более:
- стойка СЭ172
- стойка СЭ173
Габаритные размеры (длина × ширина × высота), мм, не более:
- стойка СЭ172
- стойка СЭ173
Масса, кг, не более:
- стойка СЭ172
- стойка СЭ173
Рабочие условия измерений:
- температура окружающего воздуха, °С
- относительная влажность при температуре +25
°
C, %, не более
- атмосферное давление, кПа
Средняя наработка на отказ, ч, не менее
Средний срок службы, лет, не менее
от +5 до +40
80
от 84,0 до 106,7
10000
10
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации методом компьютерной графики.
Лист № 4
Всего листов 5
Комплектность средства измерений
1 шт.
Обозначение
-
Количество
1 шт.*
1 шт.
1 экз.
1 экз.
ФТКС.305656.257
ФТКС.411713.300РЭ
ФТКС.411713.300ФО
-
Таблица 4 – Комплектность средства измерений
Наименование
Система автоматизированная измерительная
КТС КПА-06
Комплект ЗИП-О
Руководство по эксплуатации
Формуляр
Программное обеспечение на CD (компакт-
дисках)
* - В соответствии с заказом.
Поверка
осуществляется по разделу 13 «Методика поверки» документа ФТКС.411713.300РЭ «Системы
автоматизированныеизмерительныеКТСКПА-06.Руководствопоэксплуатации»,
утвержденному ООО «ИЦРМ» 23 октября 2019 г.
Основные средства поверки:
- калибраторуниверсальный9100E(регистрационныйномер в Федеральном
информационном фонде 25985-09);
- магазин электрического сопротивления Р4834 (регистрационный номер в Федеральном
информационном фонде 11326-90);
- нагрузка электронная программируемая АТН-8240 (регистрационный номер в
Федеральном информационном фонде 50595-12);
- источник питания повышенной мощности Б5-3050М (регистрационный номер в
Федеральном информационном фонде 49796-12).
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых систем с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и/или в формуляр в виде наклейки
или оттиска клейма.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к системам
автоматизированным измерительным КТС КПА-06
ГОСТ 22261-94 ГСИ. Средства измерений электрических и магнитных величин. Общие
технические условия
ГОСТ 8.027-2001 ГСИ. Государственная поверочная схема для средств измерений
постоянного электрического напряжения и электродвижущей силы
Приказ Федерального агентства по техническому регулированию и метрологии
от 15 февраля 2016 г. № 146 «Об утверждении Государственной поверочной схемы для средств
измерений электрического сопротивления»
ГОСТ Р 51884-2002 Магистраль VME, расширенная для контрольно- измерительной
аппаратуры (магистраль VXI) общие технические требования
ФТКС.411713.300ТУ Системы автоматизированные измерительные КТС КПА-06.
Технические условия
Лист № 5
Всего листов 5
Изготовитель
Обществосограниченнойответственностью«VXI-Системы»
(ООО «VXI-Системы»)
ИНН 7735126740
Адрес: 124460 г. Москва, г. Зеленоград, проезд 4801 дом 7, строение 5
Юридический адрес: 124482, г. Москва, Зеленоград, Савёлкинский проезд, д. 4., этаж 6,
пом. XIV ком. 1
Телефон/факс: +7 (495) 983-10-73
E-mail:
Испытательный центр
Общество с ограниченной ответственностью «Испытательный центр разработок в
области метрологии» (ООО «ИЦРМ»)
Адрес: 117546, г. Москва, Харьковский проезд, д. 2, этаж 2, пом. I, ком. 35, 36
Телефон: +7 (495) 278-02-48
E-mail:
Аттестат аккредитации ООО «ИЦРМ» по проведению испытаний средств измерений в
целях утверждения типа № RA.RU.311390 от 18.11.2015 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииА.В. Кулешов
М.п.« ___ » _______________ 2020 г.
