Тепловизоры инфракрасные портативные Fluke мод. PTi120, ГРСИ 77283-20
Номер госреестра:
77283-20
Наименование СИ:
Тепловизоры инфракрасные портативные
Обозначение типа:
Fluke мод. PTi120
Производитель:
Фирма "Fluke Corporation", США; Завод-изготовитель "Anhui Shifu Instruments Co., Ltd.", Китай
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
30.01.2025
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 76258
об утверждении типа средств измерений
Лист № 1
Всего листов 5
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Тепловизоры инфракрасные портативные Fluke модели PTi120
Назначение средства измерений
Тепловизоры инфракрасные портативные Fluke модели PTi120 (далее по тексту –
тепловизоры) предназначены для бесконтактных измерений пространственного распределения
радиационной температуры объектов по их собственному тепловому излучению в пределах
зоны, определяемой полем зрения оптической системы тепловизоров, и визуализации этого
распределения на дисплее тепловизора.
Описание средства измерений
Принцип действия тепловизоров основан на преобразовании теплового излучения от
исследуемого объекта, передаваемого через оптическую систему на приемник, в цифровой
сигнал и отображении его в виде термограммы на высококонтрастном сенсорном
жидкокристаллическом дисплее тепловизора. Приемник представляет собой неохлаждаемую
микроболометрическую матрицу инфракрасных высокочувствительных детекторов фокальной
плоскости (FPA). Тепловизоры измеряют температуру и отображают распределение температур
на поверхности объекта или на границе разделения различных сред.
Тепловизорыявляютсяпереносными(портативными)оптико-электронными
измерительными микропроцессорными приборами, работающими в инфракрасной области
электромагнитного спектра. В тепловизорах используется технология IR-Fusion для наложения
друг на друга совмещенных изображений в видимом и ИК-спектре.
Внутреннеепрограммноеобеспечениетепловизоровпозволяетопределять
максимальную, минимальную, среднюю температуру, температуру в любой точке теплового
изображения объекта и т.д. Измерительная информация, в т.ч. вместе с голосовой аннотацией,
может быть записана в память микропроцессора и передана посредством прямого подключения
к USB-порту или при помощи беспроводной передачи данных (WiFi) на персональный
компьютерили мобильноеустройство.В тепловизорахпредусмотрена поддержка
беспроводной системы Fluke Connect
TM
, которая позволяет соединять измерительные приборы
в приложении на вашем смартфоне или планшете.

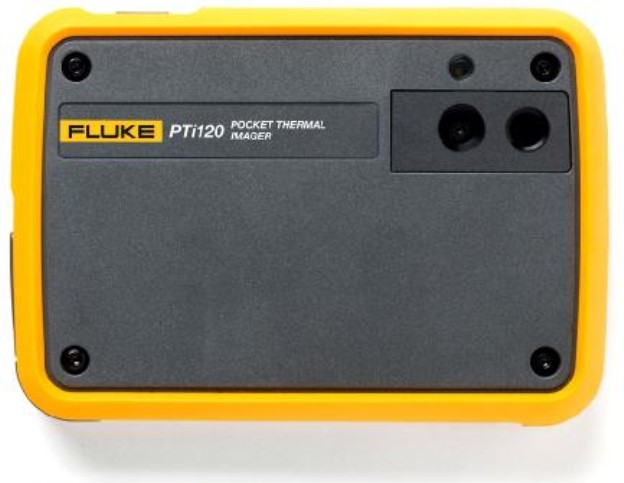

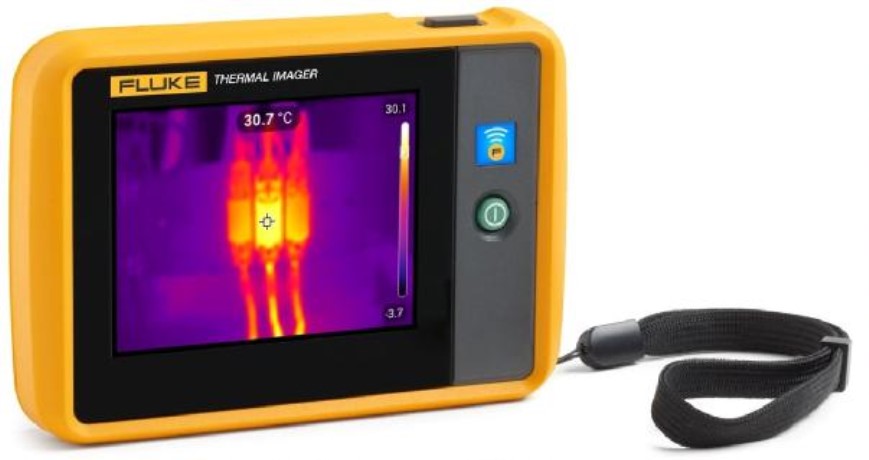

Фотографии общего вида тепловизоров инфракрасных портативных Fluke модели PTi120
приведены на рисунке 1.
Лист № 2
Всего листов 5
Рисунок 1 - Общий вид тепловизоров инфракрасных портативных Fluke модели PTi120
Пломбирование тепловизоров не предусмотрено.
Лист № 3
Всего листов 5
Программное обеспечение
Программное обеспечение (ПО) тепловизоров состоит из двух частей: из встроенного и
автономного ПО.
Метрологически значимым является только встроенное ПО, находящееся в ПЗУ,
размещенном внутри корпуса тепловизора, и недоступное для внешней модификации.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных
изменений – «высокий» в соответствии с рекомендацией по метрологии Р 50.2.077-2014,
программное обеспечение защищено от преднамеренных изменений с помощью специальных
программных средств.
Идентификационные данные встроенной части ПО приведены в таблице 1.
Таблица 1
Идентификационные данные (признаки)
Идентификационное наименование ПО
Номер версии (идентификационный номер) ПО, не ниже
Цифровой идентификатор программного обеспечения
Значение
FPGA
V1.0
отсутствует
Автономное программное обеспечение «SmartView» устанавливается на персональный
компьютер ипредназначено для анализа сохраненных в тепловизоре изображений и
составления различных отчетов по данным измерений.
Метрологические и технические характеристики
Метрологические и основные технические характеристики тепловизоров в зависимости
от модели приведены в таблице 2.
±2,0
±2,0
0,228
Напряжение питания, В
2 (без использования Wi-Fi)
Значение характеристики
от -20 до +150
£
0,06
от 8 до 14
50°
´
38°
Таблица 2
Наименование характеристики
Диапазон измерений температуры, °С
Пределы допускаемой абсолютной погрешности измерений
температуры в диапазоне от -20 до +100 °С включ., °С
Пределы допускаемой относительной погрешности измерений
температуры св. +100 °С, %
Порог температурной чувствительности
(при температуре объекта +30 °С), °С
Спектральный диапазон, мкм
Углы поля зрения, градус
по горизонтали
´
градус по вертикали
Минимальное фокусное расстояние
(в зависимости от объектива), м
Пространственное разрешение, мрад
Количество пикселей матрицы детектора, пиксели×пиксели
Масса (с аккумулятором), кг, не более
Запись изображений или частота обновлений, Гц
Габаритные размеры, мм (высота
´
ширина
´
длина)
7,6
120
´
90
0,233
9
89×127×25
7,2 (литий-ионная
аккумуляторная батарея)
Срок службы батареи при непрерывном использовании, ч,
не менее
Рабочие условия эксплуатации:
- температура окружающей среды, °C
- относительная влажность, %
Средняя наработка до отказа, ч, не менее
Средний срок службы, лет, не менее
от -10 до +50
от 10 до 95 (без конденсации)
14000
5
Лист № 4
Всего листов 5
Знак утверждения типа
наносится на титульный лист Руководства по эксплуатации на тепловизор типографским
способом, а также при помощи наклейки на корпус тепловизора.
Комплектность средства измерений
1 экз.
1 шт.
1 шт.
Количество
1 шт.
1 шт.
1 экз.
Таблица 3 – Комплектность средства измерений
НаименованиеОбозначение
ТепловизорPTi120
USB-кабель
Руководство по эксплуатации (на русском
языке)
Методика поверкиМП 207-037-2019
Прочный переносной кейс для
транспортировки
Регулируемый ремень для тепловизора
(лево- или правосторонний)
Гарантийный регистрационный талон
1 шт.
Поверка
осуществляется по документу МП 207-037-2019 «Тепловизоры инфракрасные портативные
Fluke модели PTi120. Методика поверки», утвержденному ФГУП «ВНИИМС» 12.11.2019 г.
Основные средства поверки:
Рабочие эталоны 2-го разряда по ГОСТ 8.558-2009 - источники излучения в виде модели
абсолютно черного тела, в т.ч. и протяженные, эталонные с диапазоном воспроизводимых
температур от минус 20 до плюс 150
°
С.
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к тепловизорам
инфракрасным карманным Fluke модели PTi120
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов.
Общие технические условия
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений
температуры
Техническая документация фирмы-изготовителя
Изготовитель
Фирма «Fluke Corporation», США
Адрес: P.O. Box 9090, Everett, WA 98206-9090, USA
Web-сайт:
Завод-изготовитель
ANHUI SHIFU INSTRUMENTS CO., LTD, Китай
Адрес: No. 66, Longteng Road Jiujiang Economic Development Zone Wuhu, Anhui 241000,
Anhui, China
Лист № 5
Всего листов 5
Заявитель
Общество с ограниченной ответственностью «Флюк СИАЙЭС»
(ООО «Флюк СИАЙЭС»)
ИНН 7714829526
Адрес: 125167, г. Москва, Ленинградский пр-т, д.37, к.9
Web-сайт:
E-mail:
Испытательный центр
Федеральноегосударственноеунитарноепредприятие«Всероссийскийнаучно-
исследовательский институт метрологической службы»
Адрес: 119361, г. Москва, ул. Озерная, д. 46
Тел./факс: (495) 437-55-77 / 437-56-66
E-mail:
Web-сайт:
АттестатаккредитацииФГУП«ВНИИМС»попроведениюиспытаний
средствизмерений в целях утверждения типа № 30004-13 от 29.03.2018 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииА.В. Кулешов
М.п.« ___ » _______________ 2020 г.
