Тепловизоры инфракрасные Fluke мод. Ti300+, Ti401 PRO, ГРСИ 77281-20
Номер госреестра:
77281-20
Наименование СИ:
Тепловизоры инфракрасные
Обозначение типа:
Fluke мод. Ti300+, Ti401 PRO
Производитель:
Фирма "Fluke Corporation", США
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
30.01.2025
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 76256
об утверждении типа средств измерений
Лист № 1
Всего листов 5
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Тепловизоры инфракрасные Fluke моделей Ti300+, Ti401 PRO
Назначение средства измерений
Тепловизоры инфракрасные Fluke моделей Ti300+, Ti401 PRO (далее по тексту –
тепловизоры) предназначены для бесконтактных измерений пространственного распределения
радиационной температуры объектов по их собственному тепловому излучению в пределах
зоны, определяемой полем зрения оптической системы тепловизоров, и визуализации этого
распределения на дисплее тепловизора.
Описание средства измерений
Принцип действия тепловизоров основан на преобразовании теплового излучения от
исследуемого объекта, передаваемого через оптическую систему на приемник, в цифровой
сигнал и отображении его в виде термограммы на высококонтрастном сенсорном
жидкокристаллическом дисплее тепловизора. Приемник представляет собой неохлаждаемую
микроболометрическую матрицу инфракрасных высокочувствительных детекторов фокальной
плоскости (FPA). Тепловизоры измеряют температуру и отображают распределение температур
на поверхности объекта или на границе разделения различных сред.
Тепловизорыявляютсяпереноснымиоптико-электроннымиизмерительными
микропроцессорными приборами, работающими в инфракрасной области электромагнитного
спектра.
Тепловизоры инфракрасные Fluke моделей Ti300+, Ti401 PRO отличаются друг от друга
по техническим и метрологическим характеристикам и имеют исполнения, различающиеся
частотой захвата изображений.
В тепловизорах используются:
- система оптической автофокусировки Fluke LaserSharp Auto Focus System, либо
расширенная система ручной фокусировки;
- система аннотации фотографий IR-PhotoNotes для создания и связывания с ИК-
изображением до пяти визуальных снимков различных объектов, текст или другую
информацию, относящуюся к анализу данных и созданию отчетов;
- технология IR-Fusion для наложения друг на друга совмещенных изображений в
видимом и ИК-спектре.
Внутреннеепрограммноеобеспечениетепловизоровпозволяетопределять
максимальную, минимальную, среднюю температуру, температуру в любой точке теплового
изображения объекта и т.д. Измерительная информация, в т.ч. вместе с голосовой аннотацией,
может быть записана в память микропроцессора или на съемную карту памяти типа microSD и
передана посредством прямого подключения к USB-порту, подключения через HDMI порт или
при помощи беспроводной передачи данных (WiFi, Bluetooth) на персональный компьютер или
мобильное устройство. В тепловизорах предусмотрена поддержка беспроводной системы Fluke
Connect
TM
, которая позволяет соединять измерительные приборы в приложении на вашем
смартфоне или планшете.

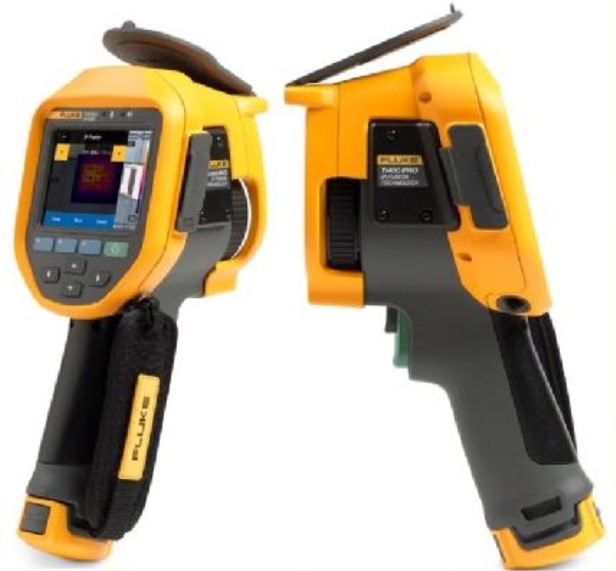

Фотографии общего вида тепловизоров инфракрасных Fluke моделей Ti300+, Ti401 PRO
приведены на рисунке 1.
Лист № 2
Всего листов 5
Рисунок 1 - Общий вид тепловизоров инфракрасных Fluke моделей Ti300+, Ti401 PRO
Пломбирование тепловизоров не предусмотрено.
Программное обеспечение
Программное обеспечение (ПО) тепловизоров состоит из двух частей: из встроенного и
автономного ПО.
Метрологически значимым является только встроенное ПО, находящееся в ПЗУ,
размещенном внутри корпуса тепловизора, и недоступное для внешней модификации.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных
изменений – «высокий» в соответствии с рекомендацией по метрологии Р 50.2.077-2014,
программное обеспечение защищено от преднамеренных изменений с помощью специальных
программных средств.
Идентификационные данные встроенной части ПО приведены в таблице 1.
Идентификационное наименование ПО
4.2.0
отсутствует
Таблица 1
Идентификационные данные (признаки)
Значение
CINB
FPGA
CINB
NIOS
CMB FPGASOC
7.1.451.7.96.2.6
Номер версии (идентификационный
номер) ПО, не ниже
Цифровой идентификатор программного
обеспечения
Автономное программное обеспечение «SmartView» устанавливается на персональный
компьютер и предназначено для анализа сохраненных в тепловизоре изображений и
составления различных отчетов по данным измерений.
Лист № 3
Всего листов 5
Метрологические и технические характеристики
Метрологические и основные технические характеристики тепловизоров в зависимости
от модели приведены в таблице 2.
±2,0
±2,0
34°
´
24°
17°
´
12°
0,15
0,45
1,04
277×122×167
Напряжение питания, В
Таблица 2
Наименование характеристики
Значение характеристики
Ti300+Ti401 PRO
от -20 до +650
£
0,075
от 7,5 до 14
Диапазон измерений температуры, °С
Пределы допускаемой абсолютной погрешности
измерений температуры в диапазоне от -20до
+100 °С включ., °С
Пределы допускаемой относительной погрешности
измерений температуры св. +100 °С, %
Порог температурной чувствительности (при
температуре объекта +30 °С), °С
Спектральный диапазон, мкм
Углы поля зрения, градус
по горизонтали
´
градус по вертикали:
- стандартный ИК-объектив
- телескопический интеллектуальный объектив 2-
кратного увеличения
(*)
- телескопический интеллектуальный объектив 4-
кратного увеличения
(*)
- широкоугольный интеллектуальный объектив
*
- интеллектуальный объектив для макросъемки
(*)
6°
´
4,5°
48°
´
43°
36,1°
´
27,1°
Минимальное фокусное расстояние
(в зависимости от объектива), м:
- стандартный ИК-объектив
- телескопический интеллектуальный объектив 2-
кратного увеличения
(*)
- телескопический интеллектуальный объектив 4-
кратного увеличения
(*)
- широкоугольный интеллектуальный объектив
(*)
- интеллектуальный объектив для макросъемки
(*)
1,5
0,15
0,01
1,850,93
0,930,47
0,47 0,23
2,62 1,31
320
´
240640
´
480
9 или 60
Пространственное разрешение, мрад:
- стандартный ИК-объектив
- телескопический интеллектуальный объектив 2-
кратного увеличения
(*)
- телескопический интеллектуальный объектив 4-
кратного увеличения
(*)
- широкоугольный интеллектуальный объектив
(*)
Количество пикселей матрицы детектора,
пиксели×пиксели
Масса (с аккумулятором и со стандартным ИК-
объективом), кг, не более
Запись изображений или частота обновлений, Гц
Габаритные размеры, мм
(высота
´
ширина
´
длина)
7,2 (литий-ионная аккумуляторная
батарея)
от 12 до 24 (внешний адаптер
постоянного тока)
Лист № 4
Всего листов 5
использовании, ч
Наименование характеристики Значение характеристики
Ti300+Ti401 PRO
Срок службы батареи при непрерывном
от 2 до
3 непрерывной работы
Рабочие условия эксплуатации:
- температура окружающей среды, °Cот -10 до +50
- относительная влажность, %от 10 до 95 (без конденсации)
Средняя наработка до отказа, ч, не менее 14000
Средний срок службы, лет, не менее5
Примечание:
(*)
– по дополнительному заказу
Допускается применять тепловизоры в сокращенном диапазоне измерений температуры,
лежащим внутри диапазона измерений, приведенного в таблице.
Знак утверждения типа
наносится на титульный лист Руководства по эксплуатации на тепловизор типографским
способом, а также при помощи наклейки на корпус тепловизора.
Комплектность средства измерений
PRO
Таблица 3 – Комплектность средства измерений
НаименованиеОбозначениеКоличество
Тепловизор (модель в соответствии с заказом) Ti300+, Ti401
1 шт.
1 шт.
1 шт.
1 экз.
2 шт.
1 шт.
1 шт.
Блок питания переменного тока с сетевыми
переходниками
Зарядное устройство с двумя отсеками для
батареи
USB-кабель1 шт.
Кабель HDMI1 шт.
Сменная карта памяти типа microSD (4 Gb)1 шт.
Руководство по эксплуатации (на русском
языке)
Методика поверкиМП 207-035-20191 экз.
Аккумуляторные литий-ионные батареи (с
индикацией оставшегося заряда)
Прочный переносной кейс для транспортировки1 шт.
Регулируемый ремень для тепловизора (лево-
или правосторонний)
Диск с руководствами по эксплуатации1 шт.
Диск с программным обеспечением
«SmartView»
Гарантийный регистрационный талон1 шт.
По дополнительному заказу могут поставляться: телескопический интеллектуальный
объектив 2-кратного увеличения FLK-LENS/TELE2, широкоугольный интеллектуальный
объектив FLK-LENS/WIDE2, телескопический интеллектуальный объектив 4-кратного
увеличения FLK-LENS/4XTELE2, интеллектуальный объектив для макросъемки FLK-
LENS/25MAC2.
Лист № 5
Всего листов 5
Поверка
осуществляется по документу МП 207-035-2019 «Тепловизоры инфракрасные Fluke моделей
Ti300+, Ti401 PRO. Методика поверки», утвержденному ФГУП «ВНИИМС» 12.11.2019 г.
Основные средства поверки:
Рабочие эталоны 2-го разряда по ГОСТ 8.558-2009 - источники излучения в виде модели
абсолютно черного тела, в т.ч. и протяженные, эталонные с диапазоном воспроизводимых
температур от минус 20 до плюс 650
°
С.
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к тепловизорам
инфракрасным Fluke моделей Ti300+, Ti401 PRO
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов.
Общие технические условия
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений
температуры
Техническая документация фирмы-изготовителя
Изготовитель
Фирма «Fluke Corporation», США
Адрес: P.O. Box 9090, Everett, WA 98206-9090, USA
Web-сайт:
Заявитель
Общество с ограниченной ответственностью «Флюк СИАЙЭС»
(ООО «Флюк СИАЙЭС»)
ИНН 7714829526
Адрес: 125167, г. Москва, Ленинградский пр-т, д.37, к.9
Web-сайт:
E-mail:
научно-
средств
Испытательный центр
Федеральноегосударственноеунитарноепредприятие«Всероссийский
исследовательский институт метрологической службы»
Адрес: 119361, г. Москва, ул. Озерная, д. 46
Тел./факс: (495) 437-55-77 / 437-56-66
E-mail:
Web-сайт:
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний
измерений в целях утверждения типа № 30004-13 от 29.03.2018 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииА.В. Кулешов
М.п.« ___ » _______________ 2020 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 48402-11 | Тепловизоры | PCE TC 2, PCE TC 3, PCE TC 4 | Фирма "PCE Deutschland GmbH & Co. KG", Германия | 1 год | Перейти |
| 64011-16 | Тепловизоры инфракрасные | Fluke мод. TiX500, TiX520, TiX560 | Фирма "Fluke Corporation", США | 1 год | Перейти |
| 49529-12 | Камеры инфракрасные портативные | FLIR мод. i3, T620, T640, T620bx, T640bx, E30, E40, E50, E60, E30bx, E40bx, E50bx, E60bх | Фирма "FLIR Systems AB", Швеция | 1 год | Перейти |
| 17679-06 | Газоанализаторы инфракрасные | ПГА | ЗАО "НПП "Электронстандарт", г.С.-Петербург | 1 год | Перейти |
| 79162-20 | Пирометры инфракрасные тепловизионные | FLIR серии TG мод. TG267, TG275, TG297 | Фирма "FLIR Systems AB", Швеция; Завод-изготовитель Фирма "Qisda Corporation", Тайвань | 1 год | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
