Анализаторы параметров коаксиальных трактов VIEW900, ГРСИ 77270-20
Номер госреестра:
77270-20
Наименование СИ:
Анализаторы параметров коаксиальных трактов
Обозначение типа:
VIEW900
Производитель:
Фирма "INNO Instrument Inc.", Корея
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
30.01.2025
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 76245
об утверждении типа средств измерений
Лист № 1
Всего листов 5
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Анализаторы параметров коаксиальных трактов VIEW900
Назначение средства измерений
Анализаторы параметров коаксиальных трактов VIEW900 (далее – анализаторы)
предназначеныдляизмеренийпараметровкоаксиальныхрадиотехничесихтрактов:
коэффициента стоячей волны по напряжению (далее − КСВН), обратных потерь, а также
совместно с датчиком мощности V90 измерений мощности сигнала.
Описание средства измерений
Принцип действия анализаторов при измерении параметров коаксиальных трактов
основан на генерировании сканирующего радиосигнала и приёме его отражения от
неоднородностей в коаксиальном тракте. На основе соотношений параметров излучаемого и
принимаемого радиосигналов анализаторы рассчитывают параметры коаксиальных трактов.
Дляполучениядостоверныхиточныхрезультатовизмеренийиспользуются
опциональные комплекты электрической калибровки V95 или механической калибровки V96.
Питание анализаторов осуществляется от литиево-ионной батареи или через адаптер
переменного/постоянного тока 12 В, 3А, входящих в комплект поставки. К анализаторам для
измерений мощности сигнала возможно подключение датчика поглощаемой мощности V90.
Принцип измерений мощности с применением датчика мощности основан на преобразовании
энергии сверхвысокой частоты (СВЧ) в напряжение, пропорциональное рассеиваемой
мощности. Режимы работы анализаторов задаются с помощью клавиатуры, расположенной на
передней панели корпуса, и сенсорной панели на цветном жидкокристаллическом дисплее.
Результаты измерений параметров коаксиальных трактов и мощности сигнала отображаются на
цветном жидкокристаллическом дисплее. Конструктивно анализаторы выполнены в виде
моноблочного переносного прибора.

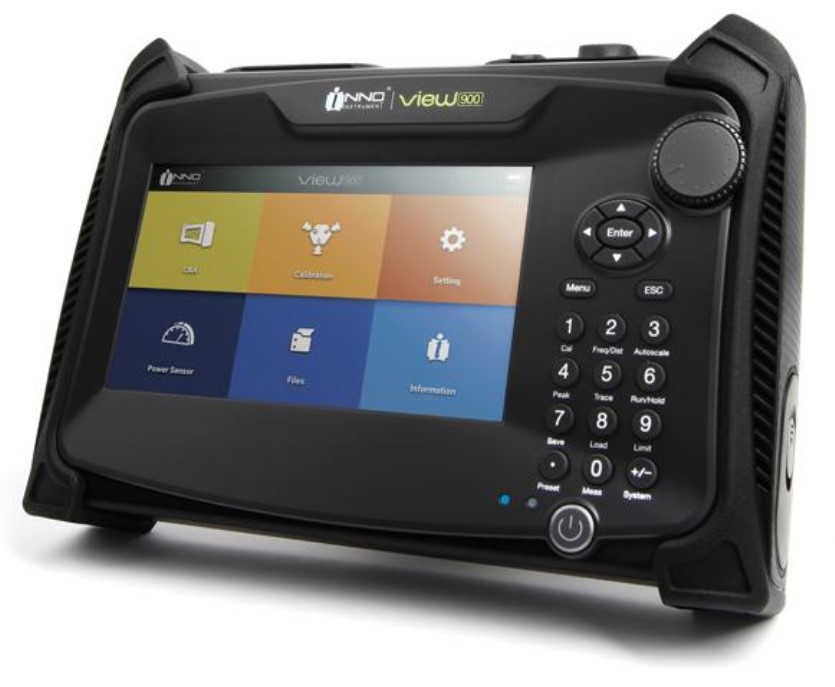

Общий вид анализаторов с указанием места нанесения знака утверждения типа
представлен на рисунке 1. Схема пломбирования от несанкционированного доступа
представлена на рисунке 2. Пломбировка осуществляется путем нанесения защитной наклейки
на стык панелей корпуса.
Лист № 2
Всего листов 5
Рисунок 2 – Схема пломбировки анализаторов от несанкционированного доступа (Б)
Б

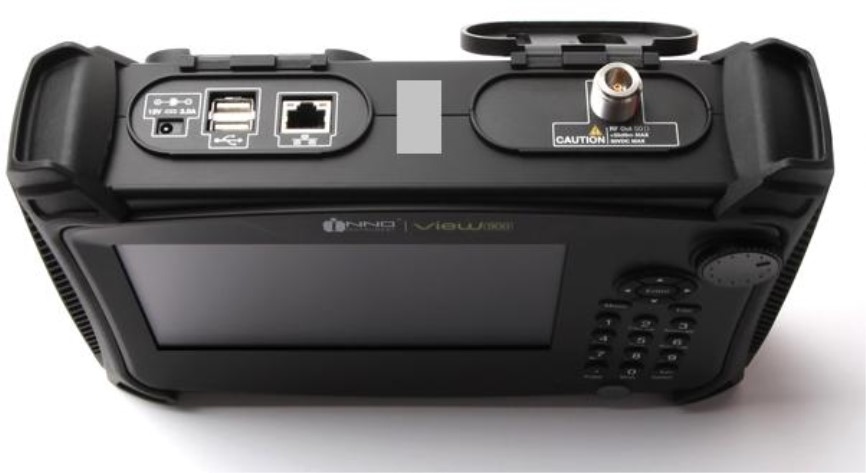

Рисунок 1 – Общий вид анализаторов, место нанесения знака утверждения типа (А)
А
Лист № 3
Всего листов 5
Программное обеспечение
анализаторов встроено в защищенную от записи память микроконтроллера, что исключает
возможность непреднамеренного и преднамеренного вмешательства в настройки, влияющие на
достоверность результатов измерений.
Метрологические характеристики анализаторов нормированы с учетом влияния
программного обеспечения.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных
изменений в соответствии с Р 50.2.077-2014 – «средний».
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 – Идентификационные данные программного обеспечения
Идентификационные данные (признаки)
Идентификационное наименование ПО
Номер версии (идентификационный номер ПО)
Значение
VIEW900
1.1.29 и выше
Метрологические и технические характеристики
приведены в таблице 2
Таблица 2 – Метрологические характеристики анализаторов при измерениях параметров
коаксиальных трактов
Значение
Наименование характеристики
характеристики
Диапазон частот, МГц от 5 до 6000
Пределы допускаемой относительной погрешности установки частоты±3·10
-6
Диапазон измерений КСВН от 1 до 65
Пределы допускаемой относительной погрешности измерений КСВН, %
– при значениях КСВН от 1 до 1,5 включ.,±2,67
– при значениях КСВН св. 1,5 до 2 включ. ±4,5
Диапазон измерений обратных потерь, дБот 0 до 60
Пределы допускаемой абсолютной погрешности измерений обратных
потерь, дБ
– при значении обратных потерь от 0 до -6,5 включ.,±0,5
– при значении обратных потерь св. -6,5 до -16 включ.,±1,0
– при значении обратных потерь св. -16 до -60 включ. ±2
при измерении поглощаемой
Наименование характеристики
±7
Таблица 3 – Метрологические характеристики анализаторов
мощности с датчиком мощности V90
Диапазон частот, МГц
Диапазон измерений поглощаемой мощности, дБм
Значение
характеристики
от 50 до 6000
от -45 до +10
Пределы допускаемой относительной погрешности измерений
поглощаемой мощности синусоидального гармонического сигнала, %
Примечание
дБм – уровень мощности в дБ относительно 1 мВт
Значение характеристики
Таблица 4 – Основные технические характеристики
Наименование характеристики
Коаксиальный соединитель
– анализаторов
– датчиков мощности
Диапазон индикации потерь в кабеле, дБ
Диапазон индикации расстояния до неоднородности, м
тип N розетка
тип N вилка
от 0 до 30
от 0 до 1250
Лист № 4
Всего листов 5
Наименование характеристики
от -10 до +50
95
Продолжение таблицы 4
Значение
характеристики
Адаптер питания:
– напряжение и сила тока потребления от сети переменного тока
– напряжение и сила постоянного тока на выходе
от 100 до 240 В; 1,5 А
12 В; 3 А
7
7800
272х188х65
1,99
Батарея питания (аккумулятор Li-Ion):
– номинальное напряжение, В
– номинальная ёмкость, мА·ч
Габаритные размеры (ширина
´
высота
´
глубина), мм, не более
Масса с батареей питания, кг, не более
Рабочие условия эксплуатации:
– температура окружающего воздуха, °С
– относительная влажность воздуха при температуре +25 °С, %, не более
(без конденсации)
– атмосферное давление, кПа
от 84 до 106,7
Знак утверждения типа
наносится на переднюю панель анализаторов методом наклейки и на титульный лист
руководства по эксплуатации типографским способом
Комплектность средства измерений
Обозначение
V90
V95
V96
Таблица 5 – Комплектность анализаторов
Наименование и обозначение
Анализатор
Адаптер питания AC-DC
Батарея питания (аккумулятор Li-Ion)
Сумка переносная мягкая
Датчик поглощаемой мощности
Комплект электрической калибровки
Комплект механической калибровки
Кабель измерительный СВЧ
Руководство по эксплуатации
Методика поверки
ПР-12-2019МП
Количество
1 шт.
1 шт.
1 шт.
1 шт.
по отдельному заказу
по отдельному заказу
по отдельному заказу
по отдельному заказу
1 экз.
1 экз.
Поверка
осуществляется по документу ПР-12-2019МП «ГСИ. Анализаторы параметров коаксиальных
трактов VIEW900. Методика поверки», утвержденному АО «ПриСТ» 29 марта 2019 г.
Основные средства поверки:
- частотомер универсальный CNT-90XL (регистрационный номер в Федеральном
информационном фонде (регистрационный номер) 70888-18);
- набор мер Н3M: нагрузки рассогласованные НР1-18-11 и НР3-18-11 со значениями
КСВН 1,2 и 2,0 (регистрационный номер 70750-18, 1 разряд по ГОСТ Р 8.813-2013);
- калибраторы мощности СВЧ NRPC18 (регистрационный номер 54535-13, вторичный
эталон по ГОСТ Р 8.562-2007);
- генератор сигналов Agilent 8257D (регистрационный номер 53941-13).
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки, в виде оттиска поверительного клейма, наносится на свидетельство о
поверке.
Лист № 5
Всего листов 5
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к анализаторам
параметров коаксиальных трактов VIEW900
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие
технические условия
ГОСТ Р 8.813-2013 ГСИ. Государственная поверочная схема для средств измерений
волнового сопротивления, комплексных коэффициентов отражения и передачи в коаксиальных
волноводах в диапазоне частот от 0,01 до 65 ГГц
ГОСТ Р 8.562-2007 Государственная система обеспечения единства измерений.
Государственная поверочная схема для средств измерений мощности и напряжения
переменного тока синусоидальных электромагнитных колебаний
Техническая документация изготовителя
Изготовитель
INNO Instrument Inc., Республика Корея
Адрес: E-2206, Songdo Smartvalley Knowledge Industry Center 30, Songdomirae-ro, Yeonsu-
gu, Incheon, Республика Корея
Телефон: +82 328375600
Web-сайт:
E-mail:
Заявитель
Обществосограниченнойответственностью«ЭйДиАрГрупп»
(
ООО «ЭйДиАр ГРУПП»)
ИНН 7721212396
Юридический адрес: 105066, г. Москва, ул. Нижняя Красносельская, д. 35, стр. 64, э 7,
пом. I, комн. 26
Адрес:105066,г.Москва,ул.НижняяКрасносельская,д.35,стр.64,
Бизнес центр «Виктория Плаза», офис 715
Телефон/факс: +7 (495) 798-73-05
Web-сайт:
E-mail:
Испытательный центр
Акционерное общество «Приборы, Сервис, Торговля» (АО «ПриСТ»)
Адрес: 115419, г. Москва, 2-й Донской проезд, д. 10, стр. 4, комната 31
Телефон: +7 (495) 777-55-91, факс: +7 (495) 640-30-23
Web-сайт:
E-mail:
Аттестат аккредитации АО «ПриСТ» по проведению испытаний средств измерений в
целях утверждения типа № RA.RU.312058 от 02.02.2017 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииА.В. Кулешов
М.п.« ___ » _______________ 2020 г.
